AutoCAD复习题第一套试题一、单选题1、画完一幅图后，在保存该图形文件时用扩展名。
A、cfgB、dwtC、bmpD、dwg2、保存一个未命名的图形文件用命令。
A、File/asB、Save asC、OpenD、Qsave3、要始终保持图元的颜色与图层的颜色一致，图元的颜色应设置为。
A、BYLAYERB、BYBLOCKC、COLORD、RED4、在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将。
A、在X方向及Y方向均发生变化B、在X方向发生变化，Y方向不发生变化C、在X方向及Y方向均不发生变化D、在Y方向发生变化，X方向不发生变化5、当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用来设置线型的比例因子。
A、LINETYPEB、LTYPEC、FACTORD、LTSCALE6、用LINE命令画出一个矩形，该矩形中有图元实体。
A、1个B、4个C、不一定D、5个7、用STRETCH命令中的窗口方式完全将实体选中，则该操作与执行命令相同。
A、PANB、MOVEC、SCALED、COPY8、在Select objects操作中，欲选择最近输入的图元，应键入。
A、WB、PC、LD、All9、在执行FILLET命令时，先应设置。
A、圆弧半径RB、距离DC、角度值D、内部块Block10、在执行了WBLOCK命令后，图元消失，用命令可恢复图元。
A、UNDOB、REDOC、ERASED、OOPS11、用TEXT命令书写直径符号时应使用。
A、％％dB、％％pC、％％cD、％％u12、剪切图元实体需用命令。
A、TrimB、ExtendC、StretchD、Chamfer13、在圆上捕捉圆心时，靶框应压在。
A、圆周上B、圆心C、圆外D、圆内14、当使用LINE命令封闭多边形时，最快的方法是。
A、输入C回车B、输入B回车C、输入PLOT回车D、输入DRAW回车15、改变长度命令是。
cad初级等级考试题库「附答案」2017年cad初级等级考试题库「附答案」一、单项选择1、如需对所选图形作出规则的复制，该使用( B)A、执行COPY(复制)命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令2、AUTOCAD的坐标体系，包括世界坐标和( D)坐标系。
A、绝对坐标B、平面坐标C、相对坐标D、用户坐标3、当进入了AUTOCAD环境中(即AUTOCAD的图形编辑器)时，缺省时所建立的坐标系统为( B)A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系4、使用下面的哪个操作可以完成对所选图形的移动( A)A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。
A.1个B.4个C.不一定D.5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。
A.PANB.MOVEC.SCALED.COPY7、在执行FILLET命令时，先应设置__A____。
A.圆弧半径RB.距离DC.角度值D.内部块Block8、剪切物体需用___A___命令。
A.TrimB.ExtendC.StretchD.Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。
A.输入C回车B.输入B回车C.输入PLOT回车D.输入DRAW回车10、AutoCAD中的图层数最多可设置为__B____。
A.10层B.没有限制C.5层D.256层11、CP是哪个命令的热键名__B____。
A.CIRLCEB.COPYC.CHAMFERD.SPLINEDIT12.ARC子命令中的(S，E，A)指的是哪种画圆弧方式__D____。
A.起点、圆心、终点B.起点、终点、半径C.起点、圆心、圆心角落D.起点、终点、圆心角13、CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。

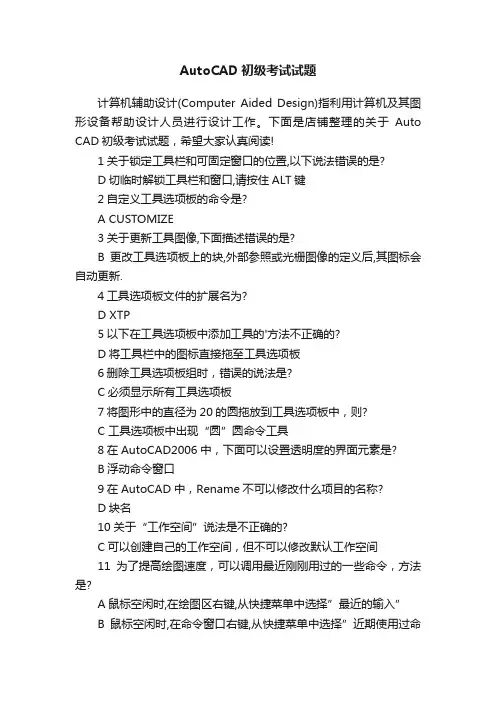

AutoCAD初级考试试题计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。
下面是店铺整理的关于Auto CAD初级考试试题，希望大家认真阅读!1关于锁定工具栏和可固定窗口的位置,以下说法错误的是?D切临时解锁工具栏和窗口,请按住ALT键2自定义工具选项板的命令是?A CUSTOMIZE3关于更新工具图像,下面描述错误的是?B更改工具选项板上的块,外部参照或光栅图像的定义后,其图标会自动更新.4工具选项板文件的扩展名为?D XTP5以下在工具选项板中添加工具的'方法不正确的?D将工具栏中的图标直接拖至工具选项板6删除工具选项板组时，错误的说法是?C必须显示所有工具选项板7将图形中的直径为20的圆拖放到工具选项板中，则?C 工具选项板中出现“圆”圆命令工具8在AutoCAD2006中，下面可以设置透明度的界面元素是?B浮动命令窗口9在AutoCAD中，Rename不可以修改什么项目的名称?D块名10关于“工作空间”说法是不正确的?C可以创建自己的工作空间，但不可以修改默认工作空间11为了提高绘图速度，可以调用最近刚刚用过的一些命令，方法是?A鼠标空闲时,在绘图区右键,从快捷菜单中选择”最近的输入”B鼠标空闲时,在命令窗口右键,从快捷菜单中选择”近期使用过命令”DA各B12选择对象，右键，从快捷菜单中是否可以调节器用最近使用过的一些命令C可以13在鼠标空闲时,在状态栏的坐标值上右键,右以?若画线命令要求指定下一点时,也在状态栏的坐标值上右键,还可以C关闭坐标的动态显示\切换相对坐标和绝对坐标14已知金属板各凹凸部分各角角度为30度的倍角,线段长度为10的倍数,要快速绘制凹凸部分,如何绘制?(图)C用极轴追踪,并在”草图设置—捕捉和栅格—捕捉类型和样式中—极轴捕捉,然后设置—极轴距离为1015已知三角形的底边,并且圆心在底边的端点上,使用夹点编辑将图中圆移动到三角形或高点, 则?(图)A利用极轴追踪和对象追踪可以实现16命令:Line,指定第一点:@,指定下一点或(放弃):1,1A从上一休命令的终点画一条线段到(1,1)17在对图形对象进行移动操作时,给定了基点人材为(120,90),系统要求给定第二点时直接回车,那么图形对象移动量是?A 120,9018图形中的圆心距离为?(图)C 62….19如图所示,将块(粗糙度符号)放置至曲线中,放置时要注意?(图) A定义块的插入点为符号的顶点,用定距等分(Measuer)时中的‘块(B)选项并用选择对齐。
AutoCAD测试题一、单选题:（共50分，每题2分）1、应用倒角命令"chamfer”进行倒角操作时：（C）A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、在AutoCAD中默认存在的命名图层过滤器不包括：（C）A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层3、AutoCAD软件可以进行三维设计，但不能进行：（D）A、线框建模B、表面建模C、实体建模D、参数化建模4、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：（B）A、单一命令B、新命令和增强命令C、在不需要时D、不仅对话框5、在AutoCAD中绘制土木工程图经常需要使用多线.由于一次绘出的多线被当作一个实体对待,因此对多线的编辑应该使用命令：（B）A、breakB、mleditC、explodeD、trim6、在绘制直线时，可以使用以下快捷输入方式:（B）A、cB、LC、panD、E7、要创建与3个对象相切的圆可以:（A）A、选择【绘图】【圆】【相切、相切、相切】命令B、选择【绘图】【圆】【相切、相切、半径】命令C、选择【绘图】【圆】【三点】命令D、单击【圆】按钮，并在命令行内输入3P命令8、下面关于选取对象的说法正确的是:（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角,再向右下角拖动，框在选择框内的对象被选中C、交叉选取对象时先确定右上角，再向右下角拖动,框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮,命令行内输入WP,然后确定选择范9、不是环形阵列定义阵列对象数目和分布方法的是：（C）A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度10、用缩放命令“seal缩放对象时：（D）A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象11、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板,除了：（A）C 、真彩色 A 、灰度颜色B 、索引颜色D 、配色系统12、在AutoCAD 中可以给图层定义的特性不包括：（D ）A 、颜色B 、线宽C 、打印/不打印D 、透明/不透明13、移动圆对象，使其圆心移动到直线中点，需要应用:（D ）A 、正交B 、捕捉C 、栅格D 、对象捕捉14、在AutoCAD 中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：（B ） A 、自动保存文件B 、AutoCAD 主应用程序文件C 、菜单文件D 、样板图形文件15、在AutoCAD 中默认存在的命名图层过滤器不包括：（C ）A 、显示所有图层B 、显示所有使用图层C 、显示所有打印图层D 、显示所有依赖于外部参照的图层16、AutoCAD 软件不能用来进行：（A ）A 、文字处理B 、服装设计C 、电路设计D 、零件设计17、28、用偏移命令“offset”偏移对象时：（D ）A 、必须指定偏移距离B 、不可以指定偏移通过特殊点C 、不可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失18、用复制命令“copy”复制对象时，不可以：（D）A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层19、在AutoCAD中，不可以通过以下方法改变一个系统变量的值：（B）A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置20、用缩放命令"scale”缩放对象时：（C）A、可以只在X轴方向上缩放B、不可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、不可以缩放小数倍21、在工作移动图形时，可利用以下方式实现：（C）A、利用ctrl+p键B、利用shifl+p键C、按住鼠标中键拖动D、滚动鼠标中键移动22、下面关于选取对象的说法正确的是：（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角，再向右下角拖动,框在选择框内的对象被选中C、交叉选取对象时先确定右上角,再向右下角拖动，框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮，命令行内输入WP,然后确定选择范围23、下面关于拉伸对象的说法不正确的是:（A）A、直线在窗口内的端点不动，在窗口外的端点移动B、在对区域填充部分拉伸对象时,窗口外的端点不动，窗口内的端点移动C、在拉伸圆弧时,圆弧的弦高不变,主要调整圆心的位置和圆弧的起始角和终止角D、多段线两端的宽度、切线方向以及曲线及拟合信息均不改变24、拉伸命令"stretch"拉伸对象时,不能：（A）A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象25、不能应用修剪命令“trim"进行修剪的对象是：（D）A、圆弧B、圆C、直线D、文字二、判断正误（共20分，每题2分）26、在AutoCAD中无法使用透视方式观察三维模型。
cad基础试题考试试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用来绘制直线的命令是什么？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，如何快速选择多个对象？A. 使用鼠标拖动选择框B. 按住Ctrl键点击每个对象C. 使用鼠标右键选择D. 使用鼠标滚轮选择答案：B3. 下列哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. POLYGOND. SPLINE答案：A4. 在CAD中，如何复制对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A5. 下列哪个命令用于创建矩形？A. RECTANGLEB. POLYLINEC. POLYGOND. SPLINE答案：A6. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用AREA命令D. 使用LENGTHEN命令答案：A7. 下列哪个命令用于创建多边形？A. POLYLINEB. POLYGONC. RECTANGLED. CIRCLE答案：B8. 在CAD中，如何快速缩放视图？A. 使用ZOOM命令B. 使用PAN命令C. 使用REGEN命令D. 使用ERASE命令答案：A9. 下列哪个命令用于创建椭圆？A. CIRCLEB. ELLIPSEC. POLYGOND. SPLINE答案：B10. 在CAD中，如何移动对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：B二、填空题（每题2分，共20分）1. 在CAD中，________命令用于创建圆弧。
答案：ARC2. 要将CAD文件保存为PDF格式，可以使用________命令。
答案：PLOT3. 在CAD中，________命令允许用户创建具有不同半径的圆弧。
答案：REVOLVE4. 使用________命令可以测量对象的面积。
cad初级证试题及答案一、单选题（每题2分，共10分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，以下哪个命令用于修改对象属性？A. COPYB. MOVEC. PROPERTIESD. ERASE答案：C3. 以下哪个选项不是CAD中图层的属性？A. 颜色B. 线型C. 线宽D. 填充答案：D4. 在CAD中，如何快速选择所有对象？A. 使用鼠标左键框选B. 使用鼠标右键框选C. 按住Ctrl键点击对象D. 输入命令“SELECTALL”答案：D5. CAD中，用于创建圆形的命令是：A. CIRCLEB. ELLIPSEC. ARCD. POLYLINE答案：A二、多选题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用于复制对象？A. COPYB. OFFSETC. MIRRORD. ARRAY答案：ABCD2. CAD中，以下哪些选项是图层的属性？A. 颜色B. 线型C. 线宽D. 打印样式答案：ABCD3. 在CAD中，以下哪些命令用于创建多边形？A. POLYLINEB. RECTANGLEC. CIRCLED. POLYGON答案：ABD4. CAD中，以下哪些命令用于创建和编辑文本？A. TEXTB. MTEXTC. DIMD. LEADER答案：AB5. 在CAD中，以下哪些操作可以修改对象？A. MOVEB. ROTATEC. SCALED. ERASE答案：ABC三、判断题（每题1分，共5分）1. CAD中，使用“LINE”命令可以创建直线和射线。
（对）2. CAD中，图层可以设置为不打印。
（对）3. CAD中，使用“OFFSET”命令只能创建平行线。
（错）4. CAD中，所有对象都可以被选中并进行操作。
（对）5. CAD中，使用“ARRAY”命令可以创建矩形阵列。
（对）四、简答题（每题5分，共10分）1. 请简述CAD中图层的作用。
autocad练习题及答案Autocad练习题及答案Autocad是一款广泛应用于工程设计和绘图的计算机辅助设计软件。
它可以帮助工程师、建筑师和设计师们更高效地完成各种绘图任务。
然而，要熟练掌握Autocad的使用，需要不断的练习和实践。
本文将为大家提供一些Autocad练习题及其答案，希望能够帮助大家提高自己的Autocad技能。
练习题一：请绘制一个简单的矩形，边长分别为10个单位和5个单位。
答案一：在Autocad中，绘制一个矩形可以通过“矩形”命令来完成。
具体操作步骤如下：1. 打开Autocad软件，在绘图界面中选择“绘图”选项卡。
2. 在“绘图”选项卡中找到“绘图辅助工具”面板，点击“矩形”命令图标。
3. 在命令提示行中输入“10,5”，按下回车键。
4. 在绘图界面中点击鼠标左键，确定矩形的一个角点。
5. 再次点击鼠标左键，确定矩形的另一个角点。
6. 完成绘制。
练习题二：请绘制一个由四个相等边长的正方形组成的大正方形，其中每个小正方形的边长为2个单位。
答案二：在Autocad中，绘制一个由四个相等边长的正方形组成的大正方形可以通过以下步骤完成：1. 打开Autocad软件，在绘图界面中选择“绘图”选项卡。
2. 在“绘图”选项卡中找到“多段线”命令，点击该命令图标。
3. 在命令提示行中输入“4”，按下回车键。
4. 在绘图界面中点击鼠标左键，确定第一个正方形的一个角点。
5. 再次点击鼠标左键，确定第一个正方形的另一个角点。
6. 重复步骤4和步骤5，绘制出另外三个正方形。
7. 在绘图界面中选择“绘图”选项卡中的“画线”命令。
8. 在命令提示行中输入“2”并按下回车键。
9. 在绘图界面中点击鼠标左键，连接四个正方形的中心点。
10. 完成绘制。
练习题三：请绘制一个由三个相等边长的等边三角形组成的大等边三角形，其中每个小等边三角形的边长为3个单位。
答案三：在Autocad中，绘制一个由三个相等边长的等边三角形组成的大等边三角形可以通过以下步骤完成：1. 打开Autocad软件，在绘图界面中选择“绘图”选项卡。
cad初级考试试题「附答案」一、单选题第1题：在进行协同设计的时候，插入DWF底图进行设计的有点不包括1、底图文件大小更精简2、 DWF支持对文件进行红圈与标记3、有助于保持设计图形的直观感觉和数据保真度4、可以根据底图图形中的信息创建新的图形，并可以改变这些参照信息答案：4第2题：按照AUTOCAD的默认设置，启用或关闭动态输入功能的临时替代键是什么?1、 F22、 F83、 F104、 F12答案：4第3题：图形标准文件的后缀名是什么?1、 DWT2、 DWS3、 DSS4、 DST答案：2第4题：通过图层过滤器不能对以下哪些特性进行操作?1、打开2、锁定3、颜色4、冻结答案：3第5题：设置多行文字高度为5，注释比例为1：2，在模型空间中添加文字高度值为?1、52、103、2.5答案：2第6题：如果与当前图形相关联的几个标准(DWS)文件之间发生冲突，在执行标准件查哪个说法正确?1、首先显示标准文件优先级最高2、优先级按文件名排列3、优先级按文件创建时间先后排序4、优先级按文件大小排序答案：1第7题：录制动作后，在录制第一次绘制圆的过程树上，在指定圆心点上，不可以执行的操作有1、编辑2、插入用户信息3、暂停以请求用户输入4、相对于上一个答案：1第8题：使用设计中心，下面能完成的是?1、更新块定义2、浏览计算机上的图形3、查看图形中的定义4、以上说法均正确答案：4第9题：图形标准配置对话框中，默认的插件不包括哪一项?1、图层2、文字样式3、标注样式答案：4第10题：关于在布局空间中的尺寸标注，说法不正确的是1、可以通过选择模型空间对象在图纸空间创建标注2、图纸空间标注和模型空间对象之间没有关联性3、使用关联标注在图纸空间中标注模型空间对象时，将根据每个视口的显示比例自动调整标注值4、对于非关联标注，必须手动设置DIMFAC答案：2第11题：以下是关于切换打印样式表类型的说法，哪项是错误的?1、可以使用CONVERTCTB 将颜色相关的`打印样式表转换为命名打印样式表，但是不能将命名样式表转换为颜色相关打印样式表2、用户可以使用CONVERTPSTYLES 将颜色相关打印样式表转换为命名打印样式表3、用户可以使用 CONGVERTPSTYLES 将命名打印样式表转换为颜色相关打印样式表4、将图形从使用命名打印样式表转换为使用颜色相关打印样式表时，指定给图形中的对象的打印样式表名仍将存在答案：4第12题：发布图纸(文件—网上发布)时，默认的主体不包含以下哪些选项1、多云的天空2、海浪3、雨天4、温润的春天答案：4第13题：以下哪个命令的功能和工具(T)--自定义(C)--界面(T)是一样的?1、 CUI2、 CUILOAD4、 MENULOAD答案：1第14题：图形样板文件的路径可以在哪里进行设置?(工具—选项—图形样板)1、“草图设置”对话框2、“选项”对话框3、“今日”对话框4、微软Explorer窗口答案：2第15题：显示光栅图像边框的命令是1、 Imageframe=12、 Imagequality=13、 Imageattach=04、 Imageframe=0答案：1第16题：工具栏锁定后，要暂时解除锁定，需按什么键?1、 SHIFT2、 CTRL3、 ALT4、 SHIFT+CTRL答案：2第17题：在临时解锁工具栏或选项板的时候，需要在同时移动工具栏或选项板的时候按下哪个键?1、 CTRL2、 SHIFT3、 CTRL+SHIFT4、 ALT答案：3第18题：缺省情况下，工具选项板是可以拖动的，要将其固定，锁定下列哪一项?1、浮动工具栏/面板2、固定的工具栏/面板3、浮动窗口4、固定窗口答案：3第19题：如何使用.bak文件恢复AUTOCAD图形?1、使用RECOVER来进行修复2、更改.BAK扩展名为.DWG3、导出文件为DXF，然后再把 dxf文件导入到一个新文件中4、以上说法均可以答案：4【2017年cad初级考试试题「附答案」】。
cad初级考试试题及答案CAD初级考试试题及答案CAD（计算机辅助设计）是现代工程设计中不可或缺的工具，它通过计算机技术帮助工程师们更高效地进行设计和制图工作。
对于想要进入CAD行业或者提升自己CAD技能的人来说，通过初级考试是一个很好的起点。
下面将介绍一些常见的CAD初级考试试题及答案，希望对大家有所帮助。
一、选择题1. CAD是以下哪个领域的缩写？a) 计算机辅助设计b) 计算机应用开发c) 计算机算法设计d) 计算机网络安全答案：a) 计算机辅助设计2. CAD软件常用于以下哪些行业？a) 建筑设计b) 机械制造c) 电子工程d) 所有以上行业答案：d) 所有以上行业3. CAD软件的主要功能是什么？a) 辅助设计b) 数据分析c) 网络安全d) 游戏开发答案：a) 辅助设计二、填空题1. CAD软件中的2D表示什么意思？答案：二维，即平面表示。
2. CAD软件中的3D表示什么意思？答案：三维，即立体表示。
3. CAD软件中的图层是什么作用？答案：图层可以用来分离不同的元素，方便编辑和控制可见性。
三、简答题1. 请简要介绍CAD软件的优势。
答：CAD软件可以提高设计效率和准确性，减少设计错误和重复工作。
它还可以方便地进行修改和更新，节省时间和成本。
此外，CAD软件还可以进行模拟和分析，帮助设计师更好地理解和优化设计。
2. 请简要介绍CAD软件中的坐标系。
答：CAD软件中的坐标系用于确定和定位图形元素的位置。
通常有三种坐标系：绝对坐标系、相对坐标系和极坐标系。
绝对坐标系是以原点为参考点，通过指定X、Y、Z轴上的数值来确定位置。
相对坐标系是以上一个点为参考点，通过指定相对于上一个点的偏移量来确定位置。
极坐标系是以原点为参考点，通过指定距离和角度来确定位置。
四、实践题1. 请使用CAD软件绘制一个简单的机械零件图纸。
答：这道题目需要读者具备一定的CAD软件操作能力，通过绘制机械零件图纸来展示自己的技能。

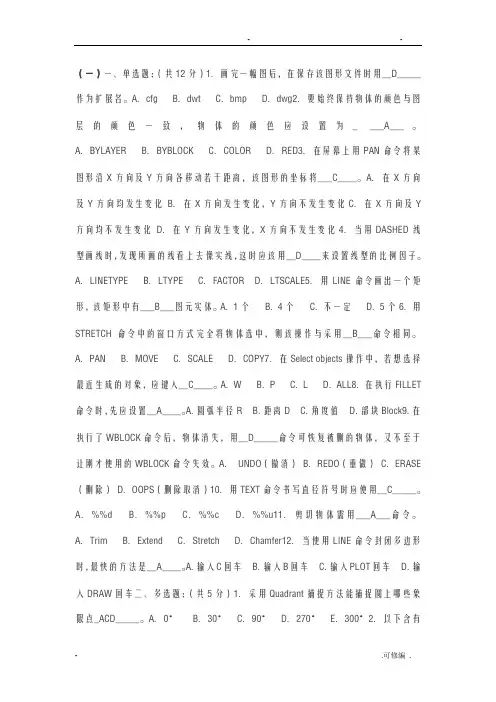

（一）一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。
A．cfg B．dwt C．bmp D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_ ___A___。
A．BYLAYER B．BYBLOCK C．COLOR D．RED3．在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将___C____。
A．在X方向及Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向及Y方向均不发生变化D．在Y方向发生变化，X方向不发生变化4．当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用__D____来设置线型的比例因子。
A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE5．用LINE命令画出一个矩形，该矩形中有___B___图元实体。
A．1个B．4个C．不一定D．5个6．用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。
A．PAN B．MOVE C．SCALE D．COPY7．在Select objects操作中，若想选择最近生成的对象，应键入__C____。
A．W B．P C．L D．ALL8．在执行FILLET命令时，先应设置__A____。
A．圆弧半径R B．距离D C．角度值 D．内部块Block9．在执行了WBLOCK命令后，物体消失，用__D_____命令可恢复被删的物体，又不至于让刚才使用的WBLOCK命令失效。
A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）10．用TEXT命令书写直径符号时应使用__C_____。
A．%%d B．%%p C．%%c D．%%u11．剪切物体需用___A___命令。
A．Trim B．Extend C．Stretch D．Chamfer12．当使用LINE命令封闭多边形时，最快的方法是__A____。
A．输入C回车 B．输入B回车 C．输入PLOT回车 D．输入DRAW回车二、多选题：（共5分）1．采用Quadrant捕捉方法能捕捉圆上哪些象限点_ACD_____。
A．0° B．30° C．90° D．270° E．300°2．以下含有复制功能的编辑命令有__ABCD____。
A．COPY B．OFFSET C．ARRAY D．MIRROR3．AutoCAD中使用图案填充命令时可用下列哪些方法选择填充区域__AB____。
A．Pick Points B．Select Object C．REGEN D．RECTANG4．执行FILL命令后，再输入OFF参数，这将对下列哪些命令产生影响__ACD______。
A．SOLID（绘制实多边形）B．POLYGON（绘制正多边形）C．DONUT（绘制圆环）D．RECTANG（绘制矩形）5．对"0"层的正确描述是__ABD____。
A．是每个绘图文件中必须有的B．不能被删除，也不能被重命名C．它总是用实线绘制位于其上且线型为BYLAYER的图元D．是AutoCAD自动建立的三、是非题：（共15分）（正确的请在题后的横线上划上√，错误划上×）a) 在绘图时，一旦打开正交方式ORTHO后，屏幕上只能画水平线和垂直线。
__√____b) 特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。
___√___c) 所有的图层都能被删除。
__×____d) 用Ltscale命令可调整中心线、虚线等不连续线型在屏幕上显示的间隙大小。
__√____e) 执行Redraw和Regen命令的结果是一样。
__×____f) 执行ZOOM命令后，图形在屏幕上放大缩小的结果和执行SCALE命令结果一样。
__×____g) MIRROR，OFFSET，ARRAY命令实际上都是广义的物体复制命令。
__√____h) 对于物体颜色和线型均为BYLAYER特性的0层块，无论其被插入到哪一层，其颜色和线型特性都使用插入时当前层的颜色和线型。
__√____i) 在同一张图纸上不能同时存在不同字体的文字。
___×___j) 图块在插入到图中时可调整图块中图形的大小和角度。
__√____k) LENGTHEN命令不能改变圆弧的长度。
__×____l) 用MLINE命令只能同时绘制两条线。
___×___m) 在执行PAN命令将物体移动位置后，其坐标保持不变。
__√____n) RECTANG命令可在屏幕上绘出带有一定线宽和圆角的实体。
__√____o) 除0层外，用户自定义的图层均可被冻结。
__×___（二）一、单选题：（共12分）1．以下哪个设备属于图形输出设备__C_____。
A．扫描仪B．复印机C．自动绘图仪D．数字化仪2．用TEXT命令书写公差符号时应使用__C____。
A．%%C B．%%D C．%%P D．U3．AutoCAD中模板文件的扩展名是__D____。
A．CFG B．DWG C．SHX D．DWT4．打开/关闭正交方式的功能键为___B___。
A．F1 B．F8 C．F6 D．F95．设置图形编辑窗口背景颜色的操作为__C____。
A．LAYER/COLOR B．COLOR C．Options/Display/Colors D．Options/Printer 6．AutoCAD中的图层数最多可设置为__B____。
A．10层 B．没有限制 C．5层 D．256层7．在Select objects操作中，想选择最近编辑过的物体，应键入__C____。
A．W B．P C．L D．ALL8．一行文字在镜像之后，要使其仍保持原来的排列方式，则应将MIRRTEXT变量的值设置为__A___。
A．0 B．1 C．ON D．OFF9．图形编辑窗口与文本窗口的快速切换用__C____功能键。
A．F6 B．F7 C．F2 D．F810．CP是哪个命令的热键名__B____。
A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT11．ARC子命令中的（S，E，A）指的是哪种画圆弧方式__D____。
A．起点、圆心、终点B．起点、终点、半径C．起点、圆心、圆心角落D．起点、终点、圆心角12．临时特殊点捕捉方式的启用方法为__A___。
A．Shift+鼠标右键单击B．直接鼠标右键单C．Ctrl+鼠标左键单击 D．直接鼠标左键单击二、多选题：（共5分）1．以下属于图形输入设备的是__ABCDE____。
A．键盘 B．鼠标C．光笔 D．数字化仪 E．扫描仪 F．显示器2．下列哪些属于PLINE命令中的选项__ABCEF____。
A．ARC B．LENGTH C．CLOSE D．JOIN E．WIDTH F．UNDO 3．以下哪些命令具有重画功能_AB_____。
A．REDO B．REDRAW C．REGEN D．RECTANG4．以下属于线性尺寸标注的是_BDE_____。
A．DIMANGULAR B．DIMBASELINEC．DIMORDINATE D．DIMCONTINUE E．DIMALIGNED5．图案填充命令HATCH有三种样式可供选择，它们是_ABD_____。
A．OUTER B．NORMAL C．INSIDE D．IGNORE三、是非题：（共15分）（正确的请在题后的横线上划上√，错误划上×）a）ZOOM-EXTENTS命令可将当前文件内的所有图形在视区内极大限度地显示出来。
__√____b）在一张图中不能用DTEXT命令写不同样式的文字。
_√_____c）STRETCH命令只能将实体拉长。
___×___d）用BLOCK命令建立的图块是外部图块，可插入到不同的图形文件中去。
_×_____e）执行HATCH命令后所选区域内仍然一片空白，原因之一是SCALE值选用不当。
___√___f）执行ZOOM↙2↙操作后图形的实际尺寸被放大了2倍。
__×____g）只有在插入图块时选中EXPLODE选项才能在以后对该图块作部分编辑处理。
__√____h）尺寸标注OVERALL SCALE（全局比例）对包括尺寸文字在内的各要素的大小均有影响。
___√___i）把正在编辑的图形保存到磁盘上而不退出图形编辑，只能使用SAVE命令。
_×_____j）OOPS能把上一次被ERASE命令删除的实体恢复出来，且只能恢复一次。
__√____k）执行SOLID命令后不希望所画的图形在其内部进行填充，则必须设置变量FILL为ON。
___×___l）在FORMAT/UNITS中设置好数值精度后将对测量坐标和尺寸标注都起作用。
__×____m）用命令行方式插入图块时，图块名前可用或不用星号前缀，二者并无区别。
__×____n）LENGTHEN命令不能改变圆弧的长度。
__×____o）执行ZOOM命令后，图形在屏幕上放大缩小的结果和执行SCALE命令结果一样。
__×____（三）一、单选题：（共12分）1．在其他命令执行时可输入执行的命令称为__C____。
A．编辑命令B．执行命令C．透明命令D．绘图命令2．对实体进行编辑时，如果要从选择集中剔除所有已选对象，以下不可采用的方法为___D___。
A．按ESC键撤消本次操作B．先键入R再键入AC．先键入R再键入ALL D．按住SHIFT键同时用鼠标再度选中它们3．用__C____命令可以设置图形界限。
A．SCALE B．EXTEND C．LIMITS D．LAYER4．用__B____命令可以恢复最近一次被ERASE命令删除的图元。
A．UNDO B．U C．OOPS D．REDO5．CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。
A．端点、端点、直径B．端点、端点、半径C．切点、切点、直径D．切点、切点、半径6．在执行SOLID命令后，希望所画的图元内部填充，必须设置_A_____。
A．FILL为ON B．FILL为OFF C．LTSCALE D．COLOR7．将矩形作STRETCH拉伸操作，选择实体时要保证__B____。
A．矩形全部在选择窗口内B．移动端在选择窗口内C．任选 D．固定端在选择窗口内8．OFFSET命令前，必须先设置__C_____。
A．比例 B．圆 C．距离 D．角度9．用一段直线剪去另一段直线，应该用__B____。
A．EXTEND B．TRIM C．BREAK D．LENGTHEN10．图块中的"0"层实体插入到当前图中，如当前层的颜色为红色，则插入后的"0"层实体的颜色为___A____。
