螺牙标准

螺纹牙距标准螺纹牙距标准公制公制美制美制直径（毫米）直径（毫米）牙距（毫米）牙距（毫米） 直径（英寸）直径（英寸）牙数（粗牙数（粗//细）每英寸细）每英寸M1.40.30 标准标准 0#80M1.6 0.35 标准标准 1# 64 UNC M2 0.40 标准标准 72 UNF M2.5 0.45 标准标准 2#56 UNC M3 0.50 标准标准 64 UNF M4 0.70 标准标准 3# 48 UNC M5 0.80 标准标准 56 UNF M6 1.00 标准标准 4# 40 UNC M81.25 标准标准 48 UNF 1.00 细 5# 40 UNC M101.5 标准标准 44 UNF 1.25 细 6# 32 UNC 1.00 细 40 UNF M121.75 标准标准 8# 32 UNC 1.25 细 36 UNF 1.5 细 10#24 UNC M14 2.00 标准标准 32 UNF 1.5 细 12#24 UNC M162.00 标准标准 28 UNF 1.50 细 1/4- 20 UNC M182.50 标准标准 28 UNF 2.00 细 5/16- 18 UNC 1.50 细 24 UNF M202.50 标准标准 3/8- 16 UNC 2.00 细 24 UNF 1.50 细 7/16- 14 UNC M222.50 标准标准 20 UNF 2.00 细 1/2- 13 UNC 1.50 细 20 UNF M243.00 标准标准 9/16- 12 UNC 18 UNF2.00 细 5/8- 11 UNC M273.00 标准标准 18 UNF 2.00 细 3/4- 10 UNC M303.50 标准标准 16 UNF2.00 细7/8-9 UNCM33 3.50 标准标准 14 UNF 2.00 细 1” 8 UNCM36 4.00 标准标准 12 UNF 3.00 细 1-1/8-7 UNC M42 4.50 标准标准 8 UNF 3.00 细 1-1/4- 7 UNC M45 4.50 标准标准 8 UNF M48 5.00 标准标准 1-3/8- 6 UNC 3.00 细 8 UNF M52 5.00 标准标准 1-1/2-6 UNC M565.50 标准标准 8 UNF 4.00 细 1-3/4-5 UNC M605.50 标准标准8 UNF螺纹牙距表螺纹牙距表2009-06-12 09:19螺距（P ）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

国家标准的公制螺纹螺距,标准螺纹螺距M1.6*0.35 M2*0.4 M2.5*0.45 M3*0.5 M4*0.4 M5*0.8 M6*1.0 M8*1.25 M10*1.5 M12*1.75 M14*2.0 M16*2.0 M18*2.5 M20*2.5 M22*2.5 M24*3.0 M27*3.0 M30*3.5 M33*3.5M36*4.0公制螺纹螺距粗牙223 公称尺寸 d 螺距 P 全长 L 刃长I M4 0.70 53 13 M5 0.80 58 16 M6 1 66 19 M7 1 66 19 M8 1.25 72 22 M9 1.25 7222 M10 1.5 80 24 M11 1.5 85 25 M12 1.75 89 29 M14 2 95 30 M16 2 102 32 M18 2 .5 112 37 M20 2.5 112 37 M22 2.5 118 38 M24 3 130 45 M27 3 135 45 M30 3.5 13 8 48 M33 3.5 151 51 M36416257M39 4 170 60 M42 4.5 170 60 M45 4.5 187 67 M48 5 187 67 M52 520070细牙 224公称尺寸 d 螺距 P 全长 L 刃长I M4*0.5 0.5 53 13 M5*0.5 0.5 58 16 M6*0.75 0.75 66 19 M7*0.75 0.75 66 19 M8*0 .75 0.75 66 19 M8*1 1 72 22 M9*0.75 0.75 66 19 M9*1 1 72 19 M10*0.75 0.7573 20 M10*1 1 80 24 M10*1.25 1.25 80 24 M11*0.75 0.75 73 22 M11*1 1 80 22 M12*1180 22 M12*1.25 1.25 89 29 M12*1.5 1.5 89 29 M14*1 1 87 22 M14*1.25 1.25 95 30 M14*1.5 1.5 95 30 M16*1 1 92 22 M16*1.5 1.5 102 32 M18*1 1 97 22 M18*1.5 1.5 112 37 M18*2 2 112 37 M20*1 1 102 22 M20*1.5 1.5 112 37 M20*2 2 112 37 M22* 1 1 109 24 M22*1.5 1.5 118 38 M22*2 2 118 38 M24*1 1 114 24 M24*1.5 1.5 130 4 5 M24*2213045国家标准的公制螺纹螺距,标准螺纹螺距：M1.6*0.35、M2*0.4、M2.5*0.45、M3*0.5、M4*0.4、M5*0.8、M6*1.0、M8*1.25、M10**1.5、M12*1.75、M14*2.0、M16*2.0、M18*2.5、M20*2.5、M22*2.、M24*3.0、M27*3.0、M30*3.5、M33*3.5、M36*4.0。

螺纹标准大全1 （总16页）本页仅作为文档封面，使用时可以删除This document is for reference only-rar21 year.March螺纹标准大全英制圆柱管螺纹(BSPP)常用规格-41/479-63/8F9-81/2”・14-123/474-16r-u-20美制圆锥管螺纹(NPT)1/8"・2741/4/#-1843/8”・181/2W-143/4F4r-n(i/2y,标签:螺纹大全quot规格JICNPT螺纹PT螺纹G螺纹和公制螺纹的区别NPT, PT, G都是管螺纹.NPT是National (American) Pipe Thread的缩写，属于美国标准的60度锥管螺纹,用于北美地区.国家标准可查阅GB/T12716-1991PT是Pipe Thread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家.常用于水及煤气管行业，锥度规定为1:16.国家标准可查阅GB/T7306-2000G是55度非螺纹密封管螺纹，属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英吋•行内人通常用分来称呼螺纹尺寸，一吋等于8分，1/4吋就是2分，如此类推・G就是管螺纹的统称(Guan), 55, 60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹山一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。

1/4, 1/2, 1/8是英制螺纹的公称直径，单位是英寸。

最全螺纹标准UNC：统一粗牙螺纹5/16：螺纹公称尺寸，单位为英寸18：螺距为1/18，即每英寸18牙3A：公差等级，三级，外螺纹（B为内螺纹）R.H：右旋普螺纹与英制螺纹有何区别？公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸最好的办法是:量两个螺纹尖的距离.如果是整数或小数是能被5整除的就是公制螺纹.如:1MM 1.5MM 1.75MM 2MM 2.5MM 3MM 3.5MM 4MM``'''''''英制螺纹锥度问题1、BSP是英制管螺纹。

不过，有BSP.Tr., BSP.PI., BSP.F.之分。

BSP.Tr.是锥管螺纹，用于密封接合。

BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。

BSP.F.为平行管螺纹，用于一般的接合。

光知道BSP，可不能乱加工。

最好再做详细确认。

要不然漏了油或者煤气什么的，麻烦大了。

2、螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55度3、英制螺纹有几种？BSP螺纹的特点及表示法？两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。

G螺纹与Rp螺纹都是55°圆柱管螺纹。

只是国别(组织)不同而产生了不同的代号而已。

G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。

螺牙的尺寸规格标准螺牙是指螺纹的尺寸规格，常见的尺寸规格标准如下：- 国际公制标准螺纹：牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60度，规格以M表示。

公制螺纹可分粗牙及细牙两种。

- 美国标准螺纹：螺纹顶部与根部皆为平面，强度较佳。

螺纹角亦为60度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙（NC）、细牙（NF）、特细牙（NEF）三级。

- 统一标准螺纹：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙（UNC）、细牙（UNF）、特细牙（UNEF）。

- V型螺纹：顶部与根部均成尖状，强度较弱，亦坏不常使用。

螺纹角为60度。

- 惠氏螺纹：英国国家标准采用之螺纹。

螺纹角为55度，表示符号为“W”。

适用于滚压法制造。

- 圆螺纹：为德国DIN所定之标准螺纹。

适用于灯泡、橡皮管之连接。

表示符号为“Rd”。

- 管用螺纹：为防止泄漏用的螺纹，经常用于气体或液体之管件连结。

螺纹角为55度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”，其锥度为1:16，即每尺3/4寸。

- 方螺纹：传动效率大，仅次于滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。

一般用于虎钳之螺杆及起重机之螺纹。

- 梯形螺纹：又称爱克姆螺纹。

传动效率较方螺纹稍小，但磨损后可用螺帽调整。

公制之螺纹角为30度、英制之螺纹角为29度。

一般用于车床之导螺杆。

表示符号为“Tr”。

螺纹牙距标准公制美制直径（毫米）牙距（毫米） 直径（英寸）牙数（粗/细）每英寸M1.4 0.30标准 0#80 M1.6 0.35标准 1# 64UNC M2 0.40标准 72UNF M2.5 0.45标准 2# 56UNC M3 0.50标准 64UNF M4 0.70标准 3# 48UNC M5 0.80标准 56UNF M61.00标准 4# 40UNC M81.25标准 48UNF 1.00细 5# 40UNC M101.5标准 44UNF 1.25细 6# 32UNC 1.00细 40UNF M121.75标准 8#32UNC 1.25细 36UNF 1.5细 10# 24UNC M14 2.00标准 32UNF 1.5细 12# 24UNC M162.00标准 28UNF 1.50细 1/4- 20UNC M182.50标准 28UNF 2.00细 5/16- 18UNC 1.50细 24UNF M202.50标准 3/8- 16UNC 2.00细 24UNF 1.50细 7/16- 14UNC M222.50标准 20UNF 2.00细 1/2- 13UNC 1.50细 20UNF M243.00标准 9/16- 12UNC18UNF 2.00细 5/8- 11UNC M27 3.00标准 18UNF 2.00细 3/4-10UNC M303.50标准16UNF2.00细 7/8- 9UNC M333.50标准 14UNF 2.00细 1” 8UNC M364.00标准 12UNF 3.00细 1-1/8- 7UNC M42 4.50标准 8UNF 3.00细 1-1/4- 7UNC M45 4.50标准 8UNF M485.00标准 1-3/8- 6UNC 3.00细 8UNF M52 5.00标准 1-1/2-6UNC M565.50标准 8UNF 4.00细 1-3/4-5UNC M605.50标准8UNF螺纹牙距表2009-06-1209:19螺距（P ）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

第三部分螺帽第一章产品分类一、产品大类（一）、英制螺帽1、依据ANSI/ASME B18.2.2、ANSI/ASME B18.6.3.（机械螺帽）、BSW916、JIS B 1181。

按其特性又可分为：普通螺帽(FINISHED HEX NUTS )(1/4以上含1/4规格)–– FIN薄型螺帽(FINSHED HEX JAM NUTS)( (1/4以上含1/4规格)––JAM重型螺帽(HEA VY HEX NUTS) (1/4以上含1/4规格)––HVY机械螺帽(MACHINE SCREW NUTS)(#4-40-3/8规格)–– M/S2、美制螺帽之区别：普通型、重型、薄型螺帽其可制造规格为1/4-1 1/2，机械型螺帽可制造规格为3/8以下。

英制螺帽相互区别主要在厚度，对边上也略有不同。

A、薄型螺帽和普通型对边一样，但薄型螺帽厚度比普通螺帽厚度要小。

B、机械螺帽对边比普通型螺帽大，厚度比薄型大、比普通型小。

C、重型螺帽对边比机械螺帽大，厚度加厚，其厚度略小于称呼径。

现以3/8螺帽为例：（二）、公制螺帽注：表中尺寸均为规格上限。

二、产品的识别：（一）、螺帽各部位图示：标准名称呼径牙数（每寸）标准名称呼径牙距M/S ANSI #8 - 32 GB52-76 M8 - 1.25 三、性能等级：性能等级≥8以及05级的螺帽必须在其支承面或侧面打凹字，或在倒角面打凸字标记，并且螺纹直径≥5mm的六角螺帽才需要标记，根据国际标准要求，加入我司注册商标，规定对螺帽标识如下：四、螺帽螺纹的种类（一）、为各国所制定的螺纹种类很多，目前，本公司生产的螺纹种类有以下几种：M——公制粗牙、细牙、极细牙UNC——联合制粗牙（英制）UNF——联合制细牙（英制）W——韦氏牙粗牙、细牙（JIS）另外英制中还有8螺纹系列（8-UN）、12螺纹系列（12-UN）。

（二）、螺纹精度等级：1、公制（DIN、ISO、GB）分为6H、6G等级。

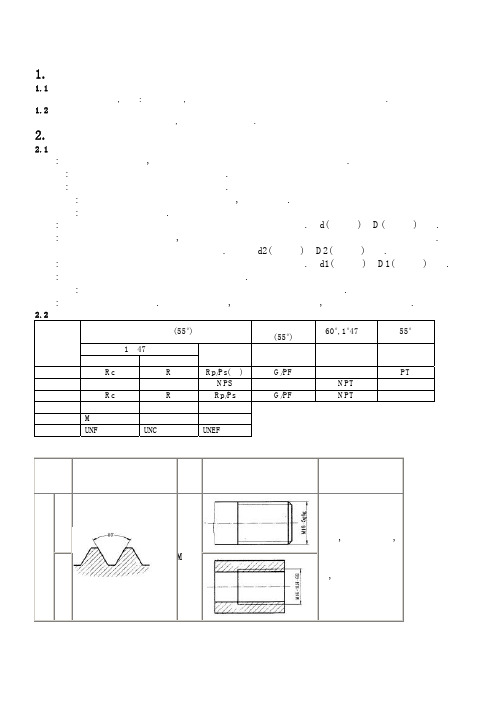

普通螺纹标准规格表螺纹基本知识一、螺纹的名词术语螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。

圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。

右旋螺纹：顺时针旋转时选入的螺纹。

左旋螺纹：逆时针旋转时选入的螺纹。

完整螺纹：牙顶和牙底具有完整形状的螺纹。

不完整螺纹：牙底完整而牙顶不完整的螺纹。

螺尾：向光滑表面过渡的牙底不完整的螺纹。

有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。

公称直径：代表螺纹尺寸的直径。

大径：外螺纹的顶径、内螺纹的底径。

小径：外螺纹的底径、内螺纹的顶径。

中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。

单一中径：牙型上沟槽宽度等于1/2基本螺距的地方。

作用中径：在规定的旋合长度内，恰好包容实际螺纹的一个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半角、及牙型高度，并在牙顶和牙底留有间隙，不与实际螺纹大、小径发生干涉。

牙型角：在螺纹牙型上，两相邻牙侧间的夹角。

螺距：相邻两牙在中径线上对应两点间的轴向距离。

螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。

二、.螺纹概述一般将螺纹分为圆柱螺纹和圆锥螺纹。

（一）圆柱螺纹1. 普通螺纹（又称米制或公制螺纹）螺纹代号M，牙形角60°，基本牙形为平顶。

精度等级：内螺纹4~8级，外螺纹3~9级。

2. 美标统一螺纹（又称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，牙形角60°，基本牙形为平顶。

精度等级：内螺纹1B~3B，外螺纹1A~3A。

3. 非螺纹密封的管螺纹（又称圆柱管螺纹）螺纹代号G，牙形角55°，基本牙形为圆顶圆底。

精度等级：内螺纹标准级和D级，外螺纹A、B级。

4. 梯形螺纹螺纹代号Tr，牙形角30°（美标为29°），基本牙形为平顶平底。

精度等级：7~9级，（美标为2G~6G）。

螺纹露出几牙的标准螺纹的露出牙数是由制造标准规定的，一般来说，露出的牙数越多，螺纹的牙距越短，螺栓的承载能力就会降低。

在设计和选择螺栓时，需要根据具体情况，权衡考虑螺纹的牙数和牙距的大小。

下面详细介绍一下标准中对螺纹牙数的规定。

螺纹的标准一般包括一系列规定，其中包括了螺纹的类型、尺寸、公差等重要的设计参数。

螺纹的牙数也是这些参数之一，是用以描述螺纹长度和距离的重要参数。

在国内，GB/T 90-2002和GB/T 196-2003是两个与螺纹相关的标准，它们分别规定了螺纹的牙数和牙型，下面具体来介绍一下：1. GB/T 90-2002标准中规定了螺纹的牙数GB/T 90-2002《普通螺纹》标准中，规定了多个螺纹的类型和尺寸，其中也包括了每种螺纹规格的牙数。

M6×1规格的螺纹，它的标准牙数为6牙。

同样地，M8×1.25规格的螺纹，它的标准牙数为8牙。

螺纹规格越大，标准的牙数也会越多。

在GB/T 90-2002标准中，还规定了一个特殊的螺纹类型——长螺纹，它是指在同一直径下，比标准螺纹多出3个牙。

长螺纹通常用于要求更高承载能力和更紧固的螺纹连接场合，例如风力发电机、汽车引擎等。

2. GB/T 196-2003标准中规定了螺纹的牙型GB/T 196-2003《螺纹用圆柱销轴心偏差标准》标准主要涉及到螺纹中牙型的定义和公差的规定。

根据GB/T 196-2003标准，通常将螺纹分为三种牙型：等高牙型、三棱牙型和矩形牙型。

等高牙型的牙距和牙高相等，三棱牙型的牙距最短，矩形牙型的牙距相对较宽。

在这三种牙型中，矩形牙型的常见牙数较少，多见于一些需要经常拆卸、连接的场合，例如木工、机械拆卸等。

螺纹的牙数是由制造标准规定的，在选择和设计螺栓时，需要根据具体的应用环境和承载要求，来选择合适的螺纹规格和牙型。

而在选择其中的牙数时，需要注意，牙数少的螺纹具有更高的承载能力，但也更难拆卸；而牙数多的螺纹则相对更容易拆卸，但承载能力也相对较低。
