10kv备自投工作原理
备自投工作原理是指在电力系统中，当主电源出现故障或故障时，备用电源会自动投入工作，以保障系统的稳定运行。
一般来说，备自投工作原理包括以下几个方面：
1. 检测主电源状态，备用电源系统会通过传感器或监测装置实
时监测主电源的状态，包括电压、频率等参数。
2. 比对设定值，备用电源系统会将监测到的主电源参数与预设
的设定值进行比对，以确定主电源是否处于正常工作状态。
3. 切换逻辑，一旦备用电源系统检测到主电源出现故障或不稳定，切换逻辑将被触发，自动启动备用电源并将其连接到系统中，
以维持系统的供电稳定性。
4. 人机交互，在一些情况下，备用电源系统还会设计有人机交
互界面，以便操作人员可以手动干预备用电源的投入工作，确保系
统的安全可靠。
总的来说，备自投工作原理是通过监测、比对和切换逻辑实现
的，其目的是在主电源故障时能够及时、自动地切换到备用电源，保障系统的供电可靠性。
变电站备自投装置动作原理及应用场景发布时间：2021-12-30T06:33:23.371Z 来源：《中国科技人才》2021年第25期作者：袁怡[导读] 随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。
国网绵阳供电公司变电运维中心四川绵阳 621000摘要：本文详细描述了变电站备自投装置动作原理、作用，分析了内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投的动作逻辑、启动条件、闭锁原则，并结合具体实例，阐述了不同接线方式的备自投应用场景。
0引言随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。
为了解决这些问题，引入了备自投装置，它是电力系统中十分重要的自动元器件，当系统主供电源消失时，由备用电源自投装置依靠自身判断做出正确动作，确保用电负荷及用户不失电，保障电网可靠运行。
1 备自投动作原理依据电力系统安全运行要求，备自投典型接线方式分为三种，分别是内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投，备自投装置有以下四点要求：（1）应保证工作电源断开后，才投入备用电源。
（2）工作电源上的电压，不论因何原因消失时，自动投入装置均应动作。
（3）应保证只动作一次。
（4）动作具有一定的延时。
备自投动作逻辑的控制条件分为两类：一类为启动条件，另一类为闭锁条件。
当启动条件都满足，闭锁条件都不满足时，备自投动作出口，因此备自投装置动作原理、启动条件、闭锁条件与其能否正确动作密切相关[2]。
1.1内桥接线分段备自投内桥接线分段备自投接线方式如图1所示，正常运行时，分段断路器3QF在分位，进线断路器1QF、2QF在合位，Ⅰ母、Ⅱ母均有压，备自投装置投入开关处于投入位置。
动作过程：1QF、2QF处于合闸位置，3QF在分位，当线路1或线路2失电时，在线路有压的情况下备自投经过一定延时跳开线路1或线路2，合上3QF。

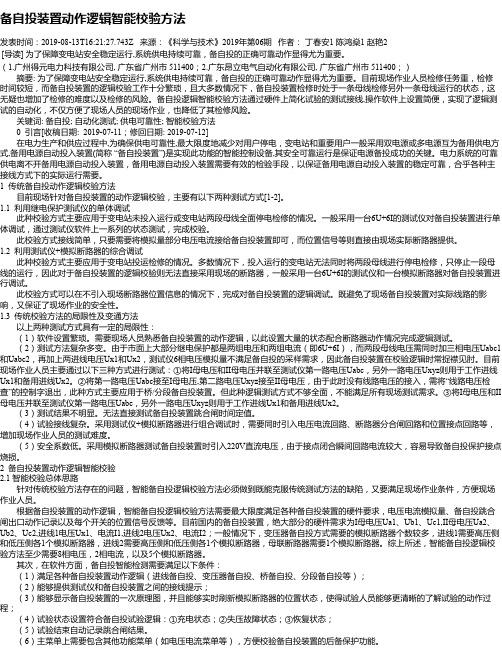

备自投装置动作逻辑智能校验方法发表时间：2019-08-13T16:21:27.743Z 来源：《科学与技术》2019年第06期作者：丁春安1 陈鸿燊1 赵艳2 [导读] 为了保障变电站安全稳定运行,系统供电持续可靠，备自投的正确可靠动作显得尤为重要。
（1.广州得元电力科技有限公司, 广东省广州市 511400；2.广东昂立电气自动化有限公司, 广东省广州市 511400；）摘要: 为了保障变电站安全稳定运行,系统供电持续可靠，备自投的正确可靠动作显得尤为重要。
目前现场作业人员检修任务重，检修时间较短，而备自投装置的逻辑校验工作十分繁琐，且大多数情况下，备自投装置检修时处于一条母线检修另外一条母线运行的状态，这无疑也增加了检修的难度以及检修的风险。
备自投逻辑智能校验方法通过硬件上简化试验的测试接线,操作软件上设置简便，实现了逻辑测试的自动化，不仅方便了现场人员的现场作业，也降低了其检修风险。
关键词: 备自投; 自动化测试; 供电可靠性; 智能校验方法0 引言[收稿日期: 2019-07-11；修回日期: 2019-07-12]在电力生产和供应过程中,为确保供电可靠性,最大限度地减少对用户停电，变电站和重要用户一般采用双电源或多电源互为备用供电方式,备用电源自动投入装置(简称 “备自投装置”)是实现此功能的智能控制设备,其安全可靠运行是保证电源备投成功的关键。
电力系统的可靠供电离不开备用电源自动投入装置，备用电源自动投入装置需要有效的检验手段，以保证备用电源自动投入装置的稳定可靠，合乎各种主接线方式下的实际运行需要。
1 传统备自投动作逻辑校验方法目前现场针对备自投装置的动作逻辑校验，主要有以下两种测试方式[1-2]。
1.1 利用继电保护测试仪的单体调试此种校验方式主要应用于变电站未投入运行或变电站两段母线全面停电检修的情况。
一般采用一台6U+6I的测试仪对备自投装置进行单体调试，通过测试仪软件上一系列的状态测试，完成校验。
备自投装置定值整定原则分析及优化建议文章通过对典型备自投装置的动作逻辑、定值整定原则进行具体分析，提出了优化建议。
标签：备自投；整定原则；优化建议引言随着社会经济不断发展，电力客户对电力系统供电可靠性的要求越来越高，备用电源自动投入装置（以下简称备自投装置）作为提高多电源供电变电站的供电可靠性、保障对客户连续供电的一种有效手段已被广泛应用在各级供电系统中。
由于电网规模不断扩大，电网结构日趋复杂，多级变电站或多套备自投装置需要相互配合，备自投装置的定值整定尤为重要。
文章将针对几种典型的备自投装置的定值整定进行分析和探讨。
1 备自投装置基本要求及动作逻辑1.1 备自投装置基本要求（1）当工作电源无压，而备用电源有压，且无其他闭锁条件时，备自投装置应能起动。
（2）当手动、遥控切除工作电源时，应闭锁该侧备自投。
（3）备自投装置每充电完成一次后，仅允许动作一次，下一次动作需重新充电。
（4）在备用电源投入前，需要确认工作电源开关确已断开。
（5）电源开关偷跳或继电保护跳开后而无需闭锁时备自投装置应动作。
（6）备自投装置除了备自投功能外，应具备联切功能，以便联切小火电、电容器或部分负荷。
1.2 备自投装置动作逻辑下面以内桥接线主接线变电站为例，介绍最常见的桥开关备自投方式及线路备自投方式动作逻辑，如图1所示。
由图1可见，变电站高压侧为内桥接线，线路1进线开关DL1对应Ⅰ母线，线路2进线开关DL2对应Ⅱ母线，桥开关DL3。
1.2.1 桥开关备自投装置动作逻辑正常运行时，Ⅰ、Ⅱ母线均有压，DL1、DL2在合位，桥开关DL3在分位。
（1）Ⅰ母失压、Ⅱ母有压时，跳开DL1开关，合上DL3开关恢复Ⅰ母供电。
（2）Ⅱ母失压、Ⅰ母有压时，跳开DL2开关，合上DL3开关恢复Ⅱ母供电。
（3）进线DL1或DL2开关偷跳时，合上DL3开关恢复Ⅰ母或Ⅱ母供电。
（4）为防止PT断线时备自投误动，用检线路无流的判据加以闭锁。
以上备投动作过程分解为下列动作逻辑：（1）动作逻辑1：当满足Ⅰ母无压、线路Ⅰ无流、Ⅱ母有压条件时启动，在DL1合位、DL3分位情况下，经跳闸延时跳开DL1开关。
10kV备自投装置原理及运行分析摘要：随着电网负荷增长及供电可靠性要求日益提高，10kV备自投重要性凸显。
10kV备自投装置的准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。
本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能，探讨相关的动作原理及闭锁条件。
关键词：备自投跳闸闭锁1.引言备自投装置又称为备用电源自动投入装置。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，当工作电源因故障断开后，备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，大大提高供电可靠性。
随着供电可靠性要求越来越高，10kV备自投装置广泛地应用于电力系统中。

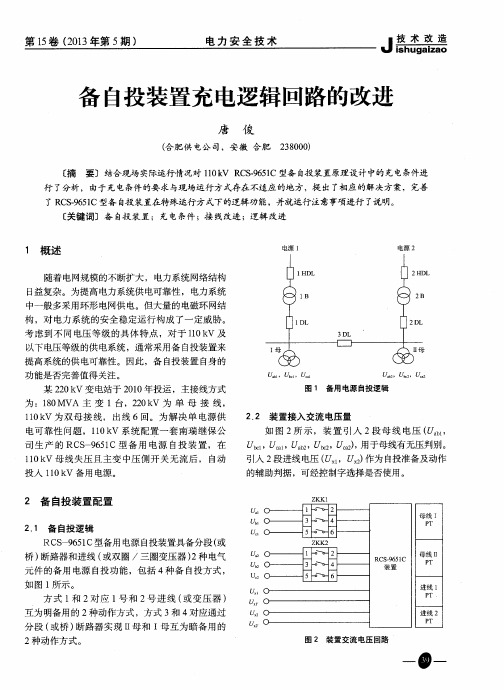

2.10kV备自投装置基本原理本文以10kV分段备投为例，主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。
2.1正常运行条件分段开关3DL处于分位，进线开关1DL、 2DL均处于合位；母线均有电压；备自投功能处于投入位置2.2启动条件●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压●I段备用II段， II段母线无压，2DL进线2无流，I段母线有压2.3动作过程启动条件1:若IDL处于合位，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位，则经延时合上3DL启动条件2:若2DL处于合位，则经延时跳开2DL，确认跳开后合上3DL；若2DL处于分位，则经延时合上3DL。
工作母线失压是备自投保护启动的条件，应设置启动延时躲开电压波动。
为防止备自投保护对线路倒送电，不论进线断路器是否断开，备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。
2.4退出条件3DL处于合位置；备自投一次动作完毕；有备自投闭锁输入信号；备自投投入开关处于退出位置。
2.5备自投保护闭锁条件：（1）手动断开工作电源，备自投不应动作；（2）为防止自投在故障上，内部故障时应闭锁备自投；（3）备自投停运。
备自投装置原理备自投装置是一种常用于火灾灭火系统中的自动控制装置，它能够监测并控制火灾相关设备的运行。
本文将介绍备自投装置的原理和工作机制。
一、备自投装置的概念备自投装置是指备用电源和自动投入装置的简称。
它由备用电源和自动投入装置两个部分组成，主要用于火灾灭火系统的自动启停和相应设备的操作。
二、备自投装置的工作原理备自投装置通过监测火灾探测系统中的信号，实现对火灾相关设备的控制和操作。
下面是一般的备自投装置工作原理的简述：1. 常规状态下，备自投装置接收来自火灾探测系统的信号，并将信号发送给控制器。
2. 当控制器接收到火灾探测系统的信号后，会根据设定的逻辑条件来判断是否触发灭火设备的操作。
3. 如果满足触发条件，控制器会发送指令给备用电源和自动投入装置。
4. 备用电源会立即切换为应急状态，为火灾灭火系统提供电力供应。
5. 自动投入装置会激活灭火设备，比如启动喷淋系统、自动关闭隔离门等。
6. 当火灾得到控制或者消除后，系统会自动恢复到常规状态，备用电源和自动投入装置也会恢复到正常工作状态。
三、备自投装置的重要性备自投装置在火灾灭火系统中扮演着重要的角色，它能够实现火灾探测和灭火设备的自动控制，提高灭火系统的响应速度和灵活性。
以下是备自投装置的主要优点：1. 实时性：备自投装置能够实时监测火灾探测系统的信号，并根据信号快速做出响应，避免火灾的进一步蔓延。
2. 自动化：备自投装置能够根据设定的逻辑条件自动启停灭火设备，无需人工干预，提高灭火系统的自动化水平。
3. 可靠性：备自投装置采用备用电源和自动投入装置的双重保障机制，确保在火灾发生时系统能够正常运行。
4. 灵活性：备自投装置可以根据不同的火灾情况自动调整灭火设备的操作，实现灭火控制的精准性。
5. 省时省力：备自投装置减少了人工介入的需求，减轻了人力负担，提高了灭火效率。
四、备自投装置的应用领域备自投装置广泛应用于各类建筑、工厂、仓库等场所的火灾灭火系统中。
