相位测量仪摘要：本设计以单片机和可编程逻辑器件FPGA为控制核心，实现数字信号的产生、逻辑信号的采集和示波器的显示。
系统主要由三个模块组成:信号发生，数据采集与波形显示。
本设计经过单片机产生逻辑信号，利用FPGA作为数据处理器和DAC控制器，能准确、清晰的在模拟示波器上显示出逻辑波形、触发标记、光标。
利用键盘输入和液晶显示，能实现逻辑预设和触发模式设置。
经验证，本方案完成了全部基本功能和扩展功能。
关键词：逻辑分析仪可编程逻辑器件单片机Abstract:The design of the microcontroller and FPGA programmable logic devices for the control of the core, digital signal generation, logic signal acquisition and oscilloscope display. System consists of three modules: signal, data acquisition and waveform display. After the microcontroller generates the logic signal design , as a data processor using FPGA and DAC controllers , accurate, clearly shows the logic waveforms. The use of keyboard and LCD display , and to achieve pre-trigger mode logic. Proven, the program completed all the basic features and extensions. Keywords:logical link control Programmable logic devices MCU一、方案设计与论证1、数字式移相信号发生器方案一：采用FPGA实现DDS直接频率合成技术。

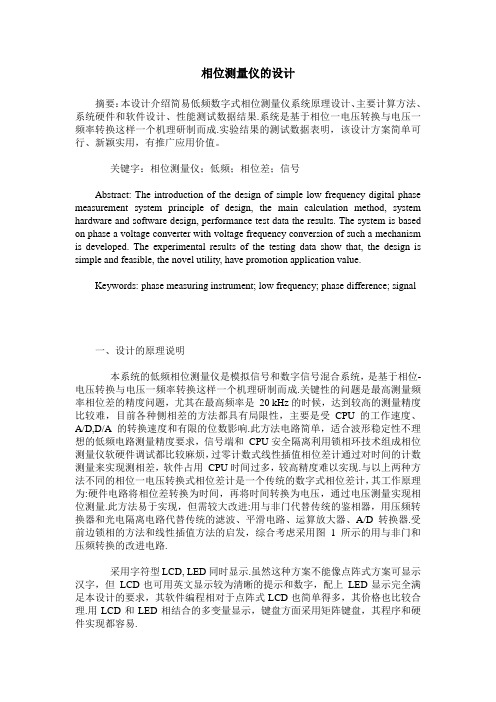

相位测量仪的设计摘要：本设计介绍简易低频数字式相位测量仪系统原理设计、主要计算方法、系统硬件和软件设计、性能测试数据结果.系统是基于相位一电压转换与电压一频率转换这样一个机理研制而成.实验结果的测试数据表明，该设计方案简单可行、新颖实用，有推广应用价值。
关键字：相位测量仪；低频；相位差；信号Abstract: The introduction of the design of simple low frequency digital phase measurement system principle of design, the main calculation method, system hardware and software design, performance test data the results. The system is based on phase a voltage converter with voltage frequency conversion of such a mechanism is developed. The experimental results of the testing data show that, the design is simple and feasible, the novel utility, have promotion application value.Keywords: phase measuring instrument; low frequency; phase difference; signal一、设计的原理说明本系统的低频相位测量仪是模拟信号和数字信号混合系统，是基于相位-电压转换与电压一频率转换这样一个机理研制而成.关键性的问题是最高测量频率相位差的精度问题，尤其在最高频率是20 kHz的时候，达到较高的测量精度比较难，目前各种侧相差的方法都具有局限性，主要是受CPU的工作速度、A/D,D/A的转换速度和有限的位数影响.此方法电路简单，适合波形稳定性不理想的低频电路测量精度要求，信号端和CPU安全隔离利用锁相环技术组成相位测量仪软硬件调试都比较麻烦，过零计数式线性插值相位差计通过对时间的计数测量来实现测相差，软件占用CPU时间过多，较高精度难以实现.与以上两种方法不同的相位一电压转换式相位差计是一个传统的数字式相位差计，其工作原理为:硬件电路将相位差转换为时间，再将时间转换为电压，通过电压测量实现相位测量.此方法易于实现，但需较大改进:用与非门代替传统的鉴相器，用压频转换器和光电隔离电路代替传统的滤波、平滑电路、运算放大器、A/D转换器.受前边锁相的方法和线性插值方法的启发，综合考虑采用图1所示的用与非门和压频转换的改进电路.采用字符型LCD, LED同时显示.虽然这种方案不能像点阵式方案可显示汉字，但LCD也可用英文显示较为清晰的提示和数字，配上LED显示完全满足本设计的要求，其软件编程相对于点阵式LCD也简单得多，其价格也比较合理.用LCD和LED相结合的多变量显示，键盘方面采用矩阵键盘，其程序和硬件实现都容易.二、原理框图及说明CPLD电路描述：首先经过扫描P1 1控制74257（2选1）电路，选择测频还是测相，如果为高电平则测频，利用单片机产生10次中断产生的秒信号，即在1 s中信号的脉冲数，其中计数器是由6个74193搭成的24位计数器，经锁存器锁存，等待单片机读出；如果为低电平则测相。
获全国一等奖作品之一（华中科技大学）作者：缪学进刘云王学虎赛前辅导：王少荣文稿整理辅导：涂仁发摘要：本作品由相位测量仪、数字移相信号发生器和移相网络3个模块构成，分别由两块单片机独立地实现控制与显示功能。
采用DDS技术生成两路正弦波信号，并通过改变存储器中数据读取的起始地址来实现数字移相的功能，用φ—T变换技术来实现相位差的测量，使得显示分辨率精确到0.01°，测得的频率与相位差值送LCD进行显示，加入红外键盘以及语音播报的功能，使得系统具有智能化，人性化的特色。
一、方案论证与设计1．相位测量方案方案一：将被测的两路正弦波信号经比较器整形成方波信号，利用异或门电路进行鉴相处理；将得到的脉冲序列经过RC平滑滤波取出其直流分量，该直流电平的幅值与两路信号的相位差成正比；将此信号送入A/D转换器由单片机进行运算处理，从而计算出相位差值。
方案二：采用脉冲填充计数法，将正弦波信号整形成方波信号，其前、后沿分别对应于正弦波的正相过零点与负相过零点，对两路方波信号进行异或操作之后，输出脉冲序列的脉宽，脉宽可以反映两列信号的相位差，以输入信号所整形成的方波信号作为基频，经锁相环倍频得到的高频脉冲作为闸门电路的计数脉冲，由单片机对获取的计数值进行处理得到两路信号的相位差。
方案三：鉴相部分同方案二，将两路方波信号异或后与晶振的基准频率进行与操作，得到一系列的高频窄脉冲序列；通过两片计数器同时对该脉冲序列以及基准源脉冲序列进行计数，一路方波信号送入单片机外部中断口，作为控制信号控制两片计数器，得到的两路计数值送入单片机进行处理得相位差值。
对以上3种方案进行比较，方案一在低频段时，RC滤波电路的输出波动很大，难以达到要求的相位精度，而方案二在所测频率较高时，受锁相环工作频率等参数的影响/相位差测量的误差会比较大。
采用方案三由高精度的晶振产生稳定的基准频率，可以满足系统高精度、高稳定度的要求，2．频率测量方案方案一：用专用频率计模块，如ICM7216芯片来测量频率，其内部带放大整形电路，可以直接输入正弦信号；用一块高精度晶振和两个低温度系数电容构成10MHz振荡电路，其转换开关具有0.01、0.l、l、10s四种闸门时间，量程可以自动切换，待计数过程结束时显示测频结果。

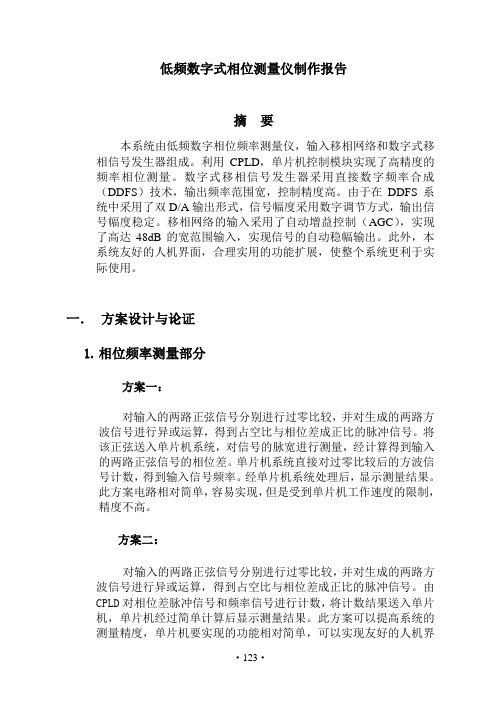

低频数字式相位测量仪制作报告摘要本系统由低频数字相位频率测量仪，输入移相网络和数字式移相信号发生器组成。
利用CPLD，单片机控制模块实现了高精度的频率相位测量。
数字式移相信号发生器采用直接数字频率合成（DDFS）技术，输出频率范围宽，控制精度高。
由于在DDFS系统中采用了双D/A输出形式，信号幅度采用数字调节方式，输出信号幅度稳定。
移相网络的输入采用了自动增益控制（AGC），实现了高达48dB的宽范围输入，实现信号的自动稳幅输出。
此外，本系统友好的人机界面，合理实用的功能扩展，使整个系统更利于实际使用。
一．方案设计与论证1.相位频率测量部分方案一：对输入的两路正弦信号分别进行过零比较，并对生成的两路方波信号进行异或运算，得到占空比与相位差成正比的脉冲信号。
将该正弦送入单片机系统，对信号的脉宽进行测量，经计算得到输入的两路正弦信号的相位差。
单片机系统直接对过零比较后的方波信号计数，得到输入信号频率。
经单片机系统处理后，显示测量结果。
此方案电路相对简单，容易实现，但是受到单片机工作速度的限制，精度不高。
方案二：对输入的两路正弦信号分别进行过零比较，并对生成的两路方波信号进行异或运算，得到占空比与相位差成正比的脉冲信号。
由CPLD对相位差脉冲信号和频率信号进行计数，将计数结果送入单片机，单片机经过简单计算后显示测量结果。
此方案可以提高系统的测量精度，单片机要实现的功能相对简单，可以实现友好的人机界面。
缺点是电路相对复杂，成本较高。
系统框图详见图2-1。
综合考虑，这里采用了方案二。
2.移相网络部分方案一：直接采用题目中提供的参考电路。
此电路实现简单，但对于不同幅度的输入信号，不能做到自动稳幅输出。
对于小信号输入，无法满足题目输出峰-峰值0.3～5V的要求，除非采用可变增益放大器，在没有单片机控制的情况下，显然带来诸多不便。
方案二：以题目中提供的参考电路为基础，在信号输入前端加入自动增益控制电路（AGC），以适应各种幅度的信号输入。
