至 配网跳闸分析报告

线路跳闸调研报告
根据对线路跳闸情况的调研，我们整理了以下报告：
1. 背景
线路跳闸是电力系统中常见的问题，会导致停电和设备损坏。

为降低线路跳闸率，提高供电可靠性，我们开展了一系列调研和分析。

2. 调研方法
我们选择了多个供电区域，包括城市和农村地区，以确保样本具有代表性。

通过与供电公司合作，我们获得了相关数据，包括跳闸次数、跳闸原因、修复时间等。

3. 情况分析
根据调研数据，我们发现线路跳闸主要由以下原因引起：
- 设备故障：设备老化、磨损、缺乏维护等导致设备故障，进
而导致线路跳闸。

- 短路故障：外界因素如天气、物体碰撞等引起的短路。

- 过载：电力需求过大，线路无法承载，进而引起跳闸。

4. 问题解决方案
基于调研结果，我们提出了以下解决方案以降低线路跳闸率：- 加强设备维护：定期检查和维护线路设备，发现并修复问题。

- 更新老化设备：及时更换老化设备，提高线路运行稳定性。

- 加强防护措施：安装保护装置，减少外界因素引起的线路跳闸。

- 进一步完善供电系统规划：根据电力需求情况，调整供电系
统规划，提高线路承载能力。

5. 结论
通过对线路跳闸情况的调研和分析，我们提出了一系列解决方案以改进该问题。

供电公司可根据具体情况采取相应措施，从而降低线路跳闸率，提高供电可靠性。

关于配网线路跳闸故障分析及处理摘要：在配电网运行的过程中，线路故障是常见的一种缺陷，面对各种异常的状态，发生故障跳闸是常见的问题，本文针对配网线路跳闸故障进行了分析，并制定了相关的方案进行解决。

关键词：配网线路；跳闸；故障1、10kV线路跳闸类型概述国内10kV配网系统基本采用两段式保护，即以速断保护作为主保护，过流保护作为后备保护。

10kV线路跳闸是因为线路发生速断或过流情况，导致上级变电站的10kV馈线柜断路器动作，使整条10kV线路断电，由于配网线路多且网构复杂，使得故障也比较多。

2、跳闸原因分析2.1自然灾害所导致的故障自然灾害极容易造成线路的跳闸，比如在雷雨季节之时容易导致用户设备和配电设备损坏，有研究表明，由于雷击而造成的10kV配电线路跳闸占比是比较高的，60～70%左右。

除雷击外还有台风和暴雨等恶劣天气，也很容易造成线路跳闸。

2.2外力破坏所导致的故障就某地区2015年而言，由于外力破坏（比如由于道路改造等原因而导致的交通车辆对电线杆的破坏所引发的事故；市政施工等）引起的故障有23次。

每年由于外力所致使供电线路故障所占比相对较高。

2.3配电设备自身问题所导致的故障常见的配设备故障通常分为配变故障和线路故障，有以下几种：一是负荷过大而造成的变压器超载运行；二是一些早期的设备由于未及时做预防性试验，在运行太长时间而造成设备老旧；三是一些设备或线路在某些污染比较重的地区因腐蚀或绝缘体长期受潮所致设备绝缘性能下降而使得线路产生放电现象；四是抢修工程、业扩工程、配网工程中工作人员未认真把关，不良设备投入线路运行。

2.4用户设备引起的故障用户电力设备普遍存在无人管理、配电房防护措施不完善、电缆沟坍塌积水等问题，运行着多年的老型号电力设备相对现行的要求，技术标准偏低，与此同时，其内部绝缘、瓷瓶老化严重，经高温或风吹雨淋后易发生故障。

3降低10kV线路跳闸率主要措施3.1电缆故障应对措施根据某局在2015年对辖区故障跳闸率的统计得出：电缆类故障引起的跳闸有22单，占比为31.2%。

跳闸事故分析报告1. 引言跳闸事故是电力系统中常见的故障类型之一，其发生可能导致供电中断、设备损坏甚至人身伤亡等严重后果。

为了确保电力系统运行的安全和稳定，对跳闸事故进行深入分析和研究具有重要意义。

本文将从跳闸事故的定义和分类入手，通过实例分析和对相关因素的考察，探讨跳闸事故发生的原因和可能的预防措施。

2. 跳闸事故的定义和分类跳闸事故是指电力系统中某个或某些设备突然失去电源供应，导致电路中断的异常情况。

根据跳闸事故的发生原因和性质，可以将其分为以下几类：2.1 过载跳闸过载跳闸是由于电路或设备长时间承受超过其额定负荷的电流而引起的跳闸事故。

过载跳闸常见于电力系统负荷突然增加或设备老化损坏等情况下。

2.2 短路跳闸短路跳闸是指电路中出现短路故障，导致电流突然增大，超过设备的承受能力而引起的跳闸事故。

短路跳闸常见于电路故障、设备绝缘损坏或人为操作失误等情况下。

2.3 漏电跳闸漏电跳闸是指电路中出现漏电故障，导致电流异常泄漏，超过保护装置的动作阈值而引起的跳闸事故。

漏电跳闸常见于设备绝缘损坏或设备内部故障等情况下。

3. 跳闸事故的分析为了进一步了解跳闸事故的发生原因，本文将以一起过载跳闸事故为例进行分析。

3.1 事故描述该起事故发生在某工业区的配电房中，导致该区域的生产线全部停工。

事故发生时，供电房的电源突然中断，所有设备无法正常运行。

经过排查，工作人员发现是一台额定电流为100A的设备发生过载跳闸。

3.2 事故原因经过进一步调查和分析，确定该起跳闸事故的原因如下：•设备负荷超载：该设备长时间运行时，额定负荷已接近或超过其额定电流，导致设备过热，进而引发过载跳闸。

•配电线路老化：供电线路老化严重，电阻增大，导致电流通过线路时产生过大的电压降，进而导致线路负荷增加，设备过载跳闸。

3.3 预防措施为了避免类似的跳闸事故再次发生，需要采取以下预防措施：•定期检查设备负荷情况，确保设备运行在额定负荷范围内。

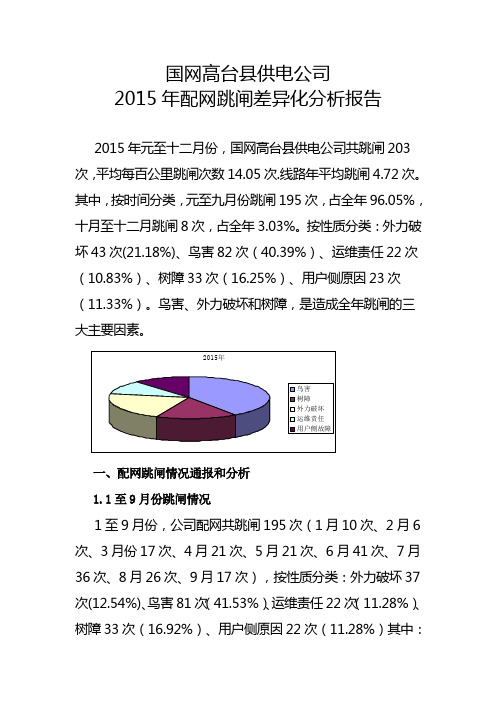

国网高台县供电公司2015年配网跳闸差异化分析报告2015年元至十二月份，国网高台县供电公司共跳闸203次，平均每百公里跳闸次数14.05次.线路年平均跳闸4.72次。

其中，按时间分类，元至九月份跳闸195次，占全年96.05%，十月至十二月跳闸8次，占全年3.03%。

按性质分类：外力破坏43次(21.18%)、鸟害82次（40.39%）、运维责任22次（10.83%）、树障33次（16.25%）、用户侧原因23次（11.33%）。

鸟害、外力破坏和树障，是造成全年跳闸的三大主要因素。

一、配网跳闸情况通报和分析1.1至9月份跳闸情况1至9月份，公司配网共跳闸195次（1月10次、2月6次、3月份17次、4月21次、5月21次、6月41次、7月36次、8月26次、9月17次），按性质分类：外力破坏37次(12.54%)、鸟害81次（41.53%）、运维责任22次（11.28%）、树障33次（16.92%）、用户侧原因22次（11.28%）其中：南华供电所49次、骆驼城供电所48次、城关供电所25次、新坝供电所20次、宣化供电所19次、黑泉供电所15次、正远供电所11次、许三湾供电所8次。

从以上数据分析，南华、骆驼城、城关、新坝、宣化等供电所是频繁跳闸的“重灾区”，正远供电所虽然跳闸次数不明显，但因为只有1条10千伏线路，也属于重点治理范围。

鸟害从跳闸性质看，元至九月份，鸟害是公司频繁跳闸的首要因素，公司将继续采取更换绝缘导线、加大相间距离、加装绝缘护套、安装防鸟刺、驱鸟器、更换绝缘引线、加装绝缘包覆带等各种措施严加预防，各供电所也必须因地制宜地制定防范措施，确保2016年春夏季跳闸势头不再反弹。

外力破坏外力破坏是公司频繁跳闸的第二要因，九月以来，公司组织各供电所加强建筑工地、市政施工点、道路施工等现场的巡视、监督，及时告知施工单位注意事项和可能对电网造成的安全隐患，在施工现场附近的电缆、线路装设了安全警示牌12处，警示施工单位及车辆规范作业，防止挖断电缆、车辆撞杆等外力破坏事件发生；组织各供电所认真排查道路旁边和占道杆塔情况，粘贴防撞警示贴68张，对占道但未迁移的杆塔，装设围栏并粘贴防撞警示贴2处，防止车辆撞杆引发的线路跳闸；认真开展了电缆线路排查，绘制电缆路径图32张、装设电缆警示桩118根，防范随意挖掘施工对地下电缆造成的威胁。

线路跳闸原因分析报告【漏电保护开关跳闸原因】线路跳闸原因分析报告【漏电保护开关跳闸原因】随着科技的发展迅猛，无线网络也进入家家户户，不管城市还是农村，居民生活对用电质量的要求提高，根据国家要求，现在每年计划的停电次数在逐渐减少，同时在发生故障之后能够及时处理设备，恢复用户用电。

1配网线路跳闸原因分析1.1外力的破坏配网线路一般放置于比较复杂的环境中，不可避免的要面对来自大自然的外力干扰，经调查外力的损坏占总比例高达30.2%，例如：狂风的破坏、暴雨的洗刷、雾霾的覆盖、寒冬暴雪的侵蚀，种种外力因素都可使线路的绝缘层遭到破坏导致绝缘层老化、变质，从而发生绝缘层断裂保护力下降等现象，最终导致跳闸。

由此可见，外力的破坏也成为配网线路跳闸的一大因素[1]。

1.2用户的原因用户对于设备的监督检查管理力度不够，也可导致线路的绝缘能力下降，供电管理部门的检查力度不夠也可引发故障，各项监管工作做不到位，使各种问题和存在的隐患都可导致配网线路的损坏。

一些用户存在对知识的匮乏，缺乏对配网线路规定的额定电压等级的认知，随意使用设备，从而导致设备故障。

用户自身原因或者监管不够的原因占发生故障总比例的17%，这些都是不可忽视的重要因素。

1.3设备的缺陷工作人员对于线路检查不够认真，态度随意，不能及时发现、处理问题，且发现问题不及时处理，都为设备造成缺陷致使引发跳闸。

检修人员不按照规定的周期检查，也没有对设备进行清扫和处理，导致设备运行老化、卡涩、变形等异常。

一旦发生异常，都可引发设备故障，导致跳闸。

1.4绝缘子串闪络放电引发的原因导致绝缘子串闪络的因素之一就是过电压，例如：配网系统自身的暂态过电压、供电的高峰期瞬间过电压等，四面八方的过电压叠加都可使电压值迅速上升，一旦超过系统的额定电压值，就会导致绝缘子串闪络问题，引发对地方电及短路等故障。

如果绝缘子的绝缘度不达标质量不合格时，都可引发短路、跳闸。

2配网线路跳闸治理措施2.1防范外力的破坏外力损坏是引发配网线路跳闸的外部因素最重要的原因，因此就需要加大力度排除这种干扰因素，保护好配网线路及设备的安全。

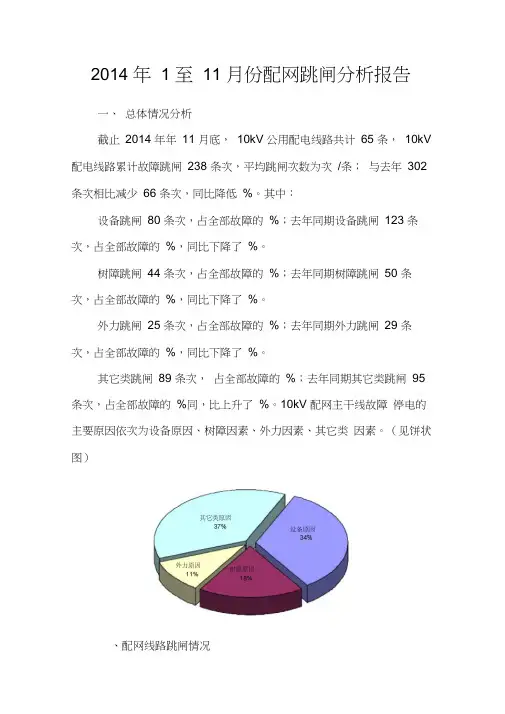

2014 年 1 至11 月份配网跳闸分析报告一、总体情况分析截止2014 年年11 月底，10kV 公用配电线路共计65 条，10kV 配电线路累计故障跳闸238 条次，平均跳闸次数为次/条；与去年302条次相比减少66 条次，同比降低%。

其中：设备跳闸80 条次，占全部故障的%；去年同期设备跳闸123 条次，占全部故障的%，同比下降了%。

树障跳闸44 条次，占全部故障的%；去年同期树障跳闸50 条次，占全部故障的%，同比下降了%。

外力跳闸25 条次，占全部故障的%；去年同期外力跳闸29 条次，占全部故障的%，同比下降了%。

其它类跳闸89 条次，占全部故障的%；去年同期其它类跳闸95 条次，占全部故障的%同，比上升了%。

10kV 配网主干线故障停电的主要原因依次为设备原因、树障因素、外力因素、其它类因素。

（见饼状图）、配网线路跳闸情况截止 11 月底， 10 千伏主干线故障 238 条次，比去年同期减 少 64 条次（见柱状图 4）一）配网主干及分支线路故障 238 条次1、其中因设备影响引起的故障为 80 条次，占配网故障的 %，具体分类（见柱状图）经过对设备影响引起的故障原因分析发现： 占前三位的依次 为导线原因 23 次、变压器原因 22次、避雷器原因 12次。

主要原因：一是我局 10 千伏配网设备大部分是农网一期以前的线路，当时建设标准低、线径细。

二是近几年负荷增长迅速，配电设备 长期在大负荷、重过负荷运行，老化严重，故障较多。

三是设备2013年2014年三、暴露问题 导线原因变压器原因 避雷器原因 绝缘子原因 开关原因 计量装置原因 变电站内原因1接地装置运行时间长，连接点氧化、锈蚀严重，连接不紧密。

四是管理因素：有部分配变未按照规程要求合理配置高压熔丝、低压熔断器和断路器。

有个别杆塔裂纹严重、倾斜或缺失拉线。

有配变高压避雷器更换安装不规范，直接捆绑或直接安装到变压器上。

有未及时发现修路或建房造成导线对地安全距离不够现象。

跳闸事故分析报告范文引言本报告旨在分析并总结跳闸事故的原因和可能的解决方案。

跳闸事故是一种常见的电力设备故障，经常导致电力中断和损坏设备。

在本报告中，我们将对跳闸事故进行详细的分析，并提出相应的解决方案。

事故概述跳闸事故是指电力设备在工作过程中突然断电的现象。

这种现象可能由多种原因引起，如电力负荷过大、设备老化等。

跳闸事故会给生产、生活带来不便和损失，因此对跳闸事故进行深入分析和解决至关重要。

事故分析跳闸事故的原因有多种可能，下面将对其中几种常见原因进行详细分析：1. 过载过载是导致跳闸事故的一个常见原因。

当电力负荷超过设备的额定容量时，设备会出现过载现象，进而引起跳闸。

过载可能是由于设备额定容量不足、负荷突增等原因引起的。

2. 短路短路也是导致跳闸事故的一个常见原因。

短路是指电流在电路中绕过正常路径，在不经过负载的情况下形成一个低阻抗的回路。

这会造成电流异常升高，导致设备保护装置动作跳闸，以保护电路和设备的安全。

3. 设备老化设备老化是跳闸事故的另一个可能原因。

随着设备的使用时间的增加，其内部部件可能会损坏或耗损，导致设备工作不正常，进而引起跳闸。

因此，定期对设备进行检修和维护非常重要，以防止设备老化导致的事故。

解决方案针对以上分析得出的跳闸事故可能的原因，我们提出以下几点解决方案：1. 升级设备容量对于过载问题，我们建议升级设备的额定容量。

通过增加设备的额定容量，可以提高其负荷承受能力，从而避免因电力负荷过大而引起的跳闸事故。

2. 定期检修维护设备设备老化是跳闸事故的一个重要原因，因此定期检修维护设备是非常重要的。

通过定期检查设备的工作状态，在发现问题之前及时修复和更换设备的损坏部件，可以有效防止设备老化导致的跳闸事故。

3. 安装过载保护装置为了防止跳闸事故的发生，可以安装过载保护装置。

这些装置可以监测电流并在超过设定值时自动切断电源。

通过安装过载保护装置，可以及时发现并切断因过载而引起的电流，保护设备和电路的安全。

第三季度k V配网线路跳闸调研报告Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】XX电网10kV配网线路跳闸调研报告10kV配电线路是县级供电企业电力设施的重要组成部分，它们担负着向城乡供电的重要任务，由于长期处于露天情况下运行，又具有点多、线长、面广等特点，10kV线路和设备发生故障不但给供电企业造成经济损失、影响广大居民的正常生产和生活用电，而且在很大程度上也反映出我们的优质服务水平。

根据我公司配电网络的实际运行状况，对今年1-8月期间所发生的10kV配电运行事故进行分类统计分析，找出存在的薄弱点，积极探索防范措施，这对于提高配电网管理水平具有重要意义。

本调研报告只针对属公司资产或运维的线路，不含属用户资产的供电线路或小水电上网线路。

一、总体情况分析截止2015年8月底，属公司运维10kV公用配电线路共计64条， 10kV配电线路累计故障跳闸停电146条次（不含重合闸成功次数,计划检修停电次数），平均故障停电次数为次/条；故障跳闸呈以下特点：（一）从故障性质上分：主要有单相接地和相间短路。

1-8月公司配网共发生单相接地60条次，占全部故障的%；相间短路86条次，占全部故障的%。

（二）从设备产权性质上分：公司资产(运维线路)故障和用户资产故障。

1-8月公司资产(运维线路)范围内发生故障90条次，占全部故障的62%，其中单相接地故障35条次占%，相间短路55条次占%；用户资产发生故障56条次，占全部故障的38%，其中单相接地故障25条次占%，相间短路30条次占%。

（三）从主线、支线上分：1-8月公司配网主干线发生故障停电19条次，占全部故障的13%，其中单相接地故障9条次占6%，相间短路故障10条次占7%；支线发生故障126条次，占全部故障的87%，其中单相接地故障51条次占%，相间短路故障75条次占%。

（四）从故障因素上分：1、设备自身故障跳闸42条次，占全部故障的%；其中：导线故障条8条次，避雷器故障4条次，变压器故障5条次，断路器故障1条次，绝缘子故障4条次，电缆故障2条次，故障原因不明（没有查出明显故障点）18条次。

配网线路故障总结汇报故障总结汇报：配网线路故障一、故障背景：近期，公司的配网线路出现了多次故障，严重影响了生产运行和业务发展。

为了解决这一问题，我对故障进行了详细调查和分析，希望通过本次汇报，能够帮助大家更好地理解问题的原因，为后续的维修工作提供一定的参考意见和建议。

二、故障描述：1. 故障频次：最近两个月，配网线路出现了10次以上的故障，包括线路跳闸、供电不稳定等问题。

2. 故障范围：故障发生在A区和B区之间的主干线路上，涉及到多个分支线路和配电箱。

三、故障原因分析：1. 线路老化：经过初步调查，发现部分线路存在严重老化问题，电缆绝缘层出现破损，导致导线间出现短路、漏电等问题。

2. 负载过大：当前业务量逐渐增加，但配网线路的负载能力并没有相应提升，导致负载过大，线路频繁跳闸。

3. 设备故障：部分配电箱和开关设备存在设计缺陷或老化现象，导致开关不灵敏，造成线路跳闸。

四、解决方案：1. 线路检修：对发生故障的线路进行全面检修，更换老化的电缆和设备，修复破损的绝缘层，并提升线路的负载能力。

2. 设备维护：加强对配电箱和开关设备的维护工作，定期检查和清洁设备，及时更换损坏的零部件，并进行常规的设备测试和维修。

3. 系统升级：在解决当前故障的基础上，考虑对整个配网系统进行升级，引入智能监控和调控技术，提高系统的稳定性和安全性。

五、预防措施：1. 定期巡检：建立定期巡检制度，对配网线路进行定期巡检，及时发现问题并进行修复。

2. 负载管理：根据实际负载情况，对配网系统进行合理的负载管理，避免负载过大导致线路故障。

3. 设备更新：定期更新和维护配电箱和开关设备，及时更换老化和损坏的零部件，提升设备的工作效率和可靠性。

六、结论：通过对配网线路故障进行调查和分析，我们发现问题主要是由于线路老化、负载过大和设备故障等因素导致的。

为了解决这些问题，我们提出了相应的解决方案和预防措施，希望能够有效避免类似故障的再次发生，提高配网系统的可靠性和稳定性。
