下载文档原格式
激光热处理中实际光束热作用的快速分析本文通过探讨激光热处理的实际光束热作用，讨论激光热处理的快速分析及其应用，旨在指导实际应用。
激光热处理是指在熔融和改变表面结构和外形的同时，使用激光能量对工件进行热处理的一种方法。
激光热处理是一种非常有效的加工方法，具有良好的热处理表面，低噪声，节能和环保等特点。
激光热处理实际上是将激光能量转换为热能，然后将这种热能转化为冷能，再将冷能转化为工件表面的加工变化，使其具有良好的加工性能。
实际上，激光热处理的光束热作用是指将激光束聚焦到激光热处理表面，使表面温度升高。
一般来说，激光热处理要求被处理表面位处极小的温度范围内，这样才能实现理想的加工结果。
因此，激光热处理的关键是实现正确的光束热作用，以便改善处理的表面性能。
激光热处理的快速分析是指在激光加工过程中，通过实时追踪光束加工区域的温度变化，确定光束的热作用以及加工质量的高低的过程。
可以采用实时表面温度测量、光束能量测量、反射热激励、热均匀度测量等技术，来完成这一分析。
目前，人们已经使用这些技术来研究激光热处理过程中表面温度变化、光束形状和能量等内容，评估加工过程中加工质量的好坏。
这些快速分析方法在实际应用中非常有效。
可以有效地提高激光热处理的表面处理质量，提高处理速度，减少生产成本等。
此外，可以应用快速分析技术来研究激光热处理中的表面形貌及其变化，以及激光热处理与加工工艺、加工工具和工件材料等多种因素之间的关联。
有助于更好地控制加工参数以及激光热处理的瞬时表象。
总之，激光热处理的实际光束热作用及其快速分析是激光热处理行业探索的重要课题，在工业应用中具有重要意义。
通过分析，可以有效地改善激光热处理过程，精确控制表面质量，从而提高激光热处理的效率和质量，为实际应用提供可靠的参考依据。

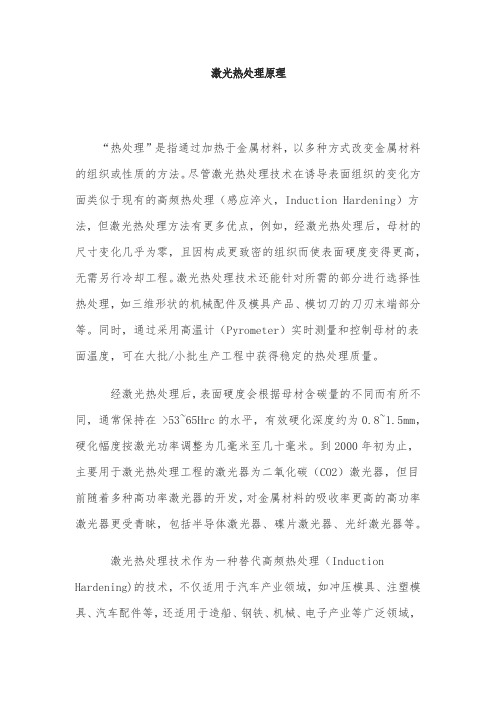

激光热处理原理“热处理”是指通过加热于金属材料，以多种方式改变金属材料的组织或性质的方法。
尽管激光热处理技术在诱导表面组织的变化方面类似于现有的高频热处理（感应淬火，Induction Hardening）方法，但激光热处理方法有更多优点，例如，经激光热处理后，母材的尺寸变化几乎为零，且因构成更致密的组织而使表面硬度变得更高，无需另行冷却工程。
激光热处理技术还能针对所需的部分进行选择性热处理，如三维形状的机械配件及模具产品、模切刀的刀刃末端部分等。
同时，通过采用高温计（Pyrometer）实时测量和控制母材的表面温度，可在大批/小批生产工程中获得稳定的热处理质量。
经激光热处理后，表面硬度会根据母材含碳量的不同而有所不同，通常保持在 >53~65Hrc的水平，有效硬化深度约为0.8~1.5mm，硬化幅度按激光功率调整为几毫米至几十毫米。
到2000年初为止，主要用于激光热处理工程的激光器为二氧化碳（CO2）激光器，但目前随着多种高功率激光器的开发，对金属材料的吸收率更高的高功率激光器更受青睐，包括半导体激光器、碟片激光器、光纤激光器等。
激光热处理技术作为一种替代高频热处理（Induction Hardening)的技术，不仅适用于汽车产业领域，如冲压模具、注塑模具、汽车配件等，还适用于造船、钢铁、机械、电子产业等广泛领域，且其适用范围逐渐扩展至需经局部性热处理而提升产品硬度及强度的多个领域。
就激光金属热处理技术的基本原理而言，通过将高能量密度的激光束照射到金属材料的表面上，将母材温度急剧上升至母材快要达到熔融温度时为止，并重新急剧冷却之，由此诱导其表面的组织变化。
照射到母材表面上的激光束会转换为热能，使母材表面加热，并通过利用母材的热传导特性重新使其降温（自猝灭，Self-Quenching)，最终提升材料的硬度及强度。
优点·仅对所需的部分进行局部性热处理·实时监测和控制母材的温度，提升热处理质量·采用适合不同热处理对象的多种激光束，提升工作灵活性及生产效率·以自猝火（Self-quenching）效果尽量减少产品变形，获得非常稳定、均匀的热处理效果·无论产品的生产量、大小、重量，都能获得稳定的热处理效果适用产品汽车、电子、造船、航空零部件、注塑/冲压磨具、道具、大型涡轮机、齿轮螺纹、刀刃及各种工具类等济南欧威激光有限公司，是韩国(株)EUROVISION LASER CO.,LTD 在中国的全资子公司，公司坐落于人杰地灵的山东省济南市，公司成立于2016年6月，在汽车、钢铁、电子、半导体、医疗等整个产业领域致力于开发和推广多种激光应用技术。

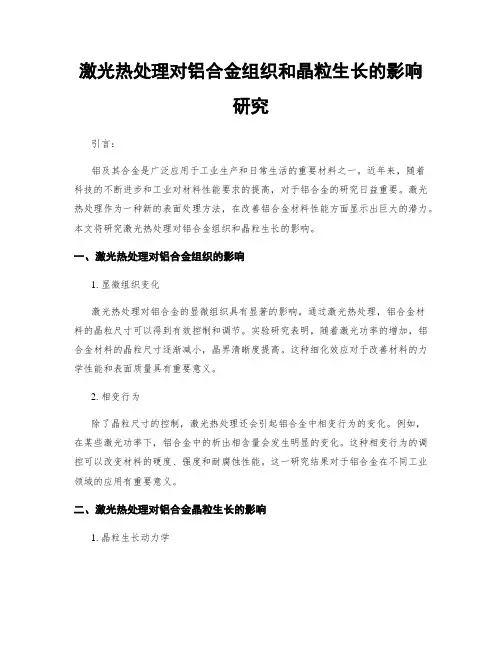

激光热处理对铝合金组织和晶粒生长的影响研究引言：铝及其合金是广泛应用于工业生产和日常生活的重要材料之一。
近年来，随着科技的不断进步和工业对材料性能要求的提高，对于铝合金的研究日益重要。
激光热处理作为一种新的表面处理方法，在改善铝合金材料性能方面显示出巨大的潜力。
本文将研究激光热处理对铝合金组织和晶粒生长的影响。
一、激光热处理对铝合金组织的影响1. 显微组织变化激光热处理对铝合金的显微组织具有显著的影响。
通过激光热处理，铝合金材料的晶粒尺寸可以得到有效控制和调节。
实验研究表明，随着激光功率的增加，铝合金材料的晶粒尺寸逐渐减小，晶界清晰度提高。
这种细化效应对于改善材料的力学性能和表面质量具有重要意义。
2. 相变行为除了晶粒尺寸的控制，激光热处理还会引起铝合金中相变行为的变化。
例如，在某些激光功率下，铝合金中的析出相含量会发生明显的变化。
这种相变行为的调控可以改变材料的硬度、强度和耐腐蚀性能。
这一研究结果对于铝合金在不同工业领域的应用有重要意义。
二、激光热处理对铝合金晶粒生长的影响1. 晶粒生长动力学激光热处理对铝合金晶粒生长动力学有一定的影响。
实验研究发现，通过激光热处理可以促进铝合金晶粒的再结晶行为，进而改善材料的塑性变形能力。
此外，激光热处理还可以调控晶粒的取向分布，进一步提高材料的力学性能。
2. 晶粒界面的特性激光热处理对铝合金晶粒界面的特性也具有一定的影响。
研究表明，激光热处理可以降低晶界能量，提高晶界的稳定性和力学强度。
这种改善晶界特性的效果对于材料的抗拉伸、疲劳和断裂行为具有重要影响。
总结：激光热处理对铝合金组织和晶粒生长具有明显的影响。
通过激光热处理可以控制和调节铝合金的晶粒尺寸、相变行为和晶粒界面特性。
这种表面处理方法为铝合金材料的应用提供了新的途径，有助于改善材料的力学性能、表面质量和耐腐蚀性能。
然而，目前对于激光热处理对铝合金组织和晶粒生长的影响研究还存在一些问题，例如对于激光功率、扫描速率和材料成分等参数的优化调控仍然需要进一步探索。
激光热处理技术在光学器件制造中的应用研究引言：随着现代科技的快速发展，光学器件作为光学系统的重要组成部分，正扮演着越来越重要的角色。
为了满足不断增长的需求，提高光学器件的性能和可靠性成为了制造业的重要课题之一。
作为一种高精度、高效率的材料加工技术，激光热处理技术逐渐引起了光学器件制造领域的关注。
本文将重点研究激光热处理技术在光学器件制造中的应用，并讨论其优势、挑战以及未来发展方向。
一、激光热处理技术的基本原理及分类：1.1 基本原理：激光热处理技术利用激光束的局部聚焦能量，通过光热转换作用改变材料的性质。
激光束聚焦在器件表面时，高能量的光子会与物质相互作用，导致材料的加热和相应的结构变化。
通过控制激光能量、扫描速度和聚焦形式等参数，可以实现对材料的局部加热、熔化、退火或淬火。
1.2 分类：根据处理方式和所使用的激光类型，激光热处理技术可以分为几个主要类别。
常见的包括激光刻蚀、激光熔化、激光退火、激光淬火等。
每种类型的激光热处理技术在光学器件制造中都有其特定的应用和优势。
二、激光热处理技术在光学器件制造中的应用：2.1 光学薄膜的热处理：光学薄膜的制备是光学器件制造过程中的关键步骤之一。
传统的方法使用真空沉积过程，但往往会导致薄膜的性能不稳定。
激光热处理技术可以通过调节激光的能量和扫描速度，实现对薄膜的精确控制，使得薄膜的表面光学性能更加均匀一致。
2.2 光学元件的表面改性：光学元件的表面性质直接影响其光学性能。
激光热处理技术可以对光学元件的表面进行微观调控，实现表面硬化、熔化、退火等处理，从而改善光学元件的光学透过率、抗刮伤性以及耐腐蚀性。
2.3 光学器件连接与封装：光学器件的连接与封装是关键的步骤，直接影响器件的性能和可靠性。
激光热处理技术可以通过局部加热的方式，实现光学器件的精确连接与封装。
与传统的焊接方法相比，激光热处理技术无需接触，避免了表面损伤和应力引起的失配问题。
三、激光热处理技术在光学器件制造中的优势：3.1 高精度：激光热处理技术可以实现对光学器件的高精度加工、表面改性和连接，保证了器件的几何形态、表面质量和尺寸精度的一致性。
激光表面热处理技术的特点激光表面热处理技术是利用聚焦后高能量的激光束由激光加工系统在数控控制下，对金属表面指定部位以106℃/s的加热速度作用于材料表面，使激光作用区温度急剧上升形成奥氏体，或表面熔化形成熔凝状态。
并利用材料自身的自冷作用使其迅速发生相变，形成马氏体淬硬层的过程。
激光表面热处理技术包含激光熔凝和激光淬火。
激光表面热处理的特点：1.激光表面处理后硬度层的深度依照零件材料成分、尺寸与形状以及激光工艺参数的不同，一般在0.3～1.5mm范围之间。
激光熔凝处理时硬度层深度可达1.5-2mm。
2.对表面粗糙度要求高的齿轮、大型轴类零件、模具、刀片、轴承座、阀门进行激光表面处理，表面粗糙度基本不变，不需要后续机械加工就可以满足实际工况的需求。
3.激光表面热处理通过数控精确控制激光加工轨迹，可以对任意尺寸的工件局部表面处理。
4.由于激光处理后组织位错密度高，淬火层为细针状马氏体，激光加热区与基体的过渡层很窄，不影响处理部位以外的基体组织和性能。
淬火层具有很高硬度的同时又具有一定的韧性，这是其它表面热处理方式很难实现的，得到了耐磨性与韧性的完美结合。
5.由于激光表面处理的加热和冷却速度比较快，热影响区很小，所以激光热处理前后工件的变形几乎可以忽略，适合高精度要求的零件表面处理。
6.激光相变硬化的硬度一般要比常规淬火方法得到的高15%左右。
江苏中科四象激光科技有限公司地处于江苏省丹阳市高新技术园区，是国内第一家专业从事高功率全固态激光器研发、生产和销售的高新技术企业。
公司由中科院半导体研究所和江苏天坤集团有限公司共同注资一亿元人民币于2010年9月组建成立，主要产品有高功率全固态激光器、激光焊接、激光熔覆等成套激光加工设备。
公司致力于争创国际一流品牌，生产一流产品,提供一流服务，产品主要应用于汽车、船舶以及航空航天等领域零部件的焊接和大型风机轴承等重型零部件的表面热处理（激光淬火）以及修复（熔覆）表面强化等工艺中。
激光热处理原理及应用激光热处理（Laser heat treatment）是利用激光器产生的高能量、高密度的激光束对材料进行加热处理的一种表面强化技术。
它通过瞬间的激光照射，使材料表面局部区域迅速加热到很高的温度，然后通过传热作用将高温局部含能量较高的物质重新排序，从而改变材料的微观结构和性能。
激光热处理的原理主要包括吸收过程、传热过程和相变过程三个方面。
首先是吸收过程。
激光束照射到材料表面时，会引起表面的光源吸收，激光能量被转化为热能。
此过程与激光在材料中的反射、散射以及折射有关。
材料的吸收率与其波长、光束形状、入射角度、材料本身的吸收特性等因素都有关系。
其次是传热过程。
激光光束在材料表面产生的热能会通过传热方式向材料内部传导，使得局部区域温度升高。
传热方式包括传导、对流和辐射三种形式。
当激光能量较大时，传热速度远远大于材料的热损失速率，就会导致局部区域温度升高。
最后是相变过程。
当局部区域温度达到材料的熔点或显著高于材料的临界温度时，相变就会发生。
相变过程包括熔化、淬火和回火等，由于瞬时的高温和快速的冷却速率，可以改变材料的晶体结构、显微组织和力学性能。
激光热处理技术广泛应用于金属、陶瓷、半导体等领域。
其中，金属材料是应用最广泛的对象。
在金属材料领域，激光热处理可以实现以下几个方面的应用。
首先，激光热处理可以改善金属材料的硬度和耐磨性。
通过瞬时的高温和快速的冷却，可以使金属材料的晶粒细化，减少缺陷和夹杂物的数量，从而显著提高材料的硬度和耐磨性。
其次，激光热处理可以改善金属材料的抗腐蚀性能。
通过调控激光加工参数和选择合适的加工介质，可以在金属表面形成致密的氧化膜或硬化层，提高金属材料的抗腐蚀性能。
再次，激光热处理可以改善金属材料的疲劳性能。
通过激光热处理抑制晶界腐蚀、消除内应力和缺陷，可以提高金属材料的疲劳寿命，延缓疲劳裂纹的扩展。
此外，激光热处理还可以修复金属材料的损伤。
通过局部加热和快速冷却，可以消除材料中的应力和缺陷，使损伤区域重新呈现良好的性能。
热处理中的激光热处理技术热处理技术是金属材料加工过程中的重要一环，而激光热处理技术则是其中的一个重要分支。
激光热处理技术采用激光束对金属表面进行点状、线状或面状的高温加热处理，以改变材料结构和性能，增强材料的耐磨、抗腐蚀、抗疲劳及强度等特性。
本文将重点探讨激光热处理技术在金属材料加工中的应用及其进展情况。
一、激光热处理技术原理激光热处理技术原理主要是利用激光束的高能量浓度和短脉冲宽度，对金属材料表面进行短暂的高温处理，以改善材料性能，提高工件的耐磨性、硬度和强度等。
激光在照射金属表面时，会引起金属表面温度的瞬间升高，然后在时间尺度为纳秒到微秒级别内，温度会快速降至原来的温度。
这种非常快速的热处理过程能够使金属材料的结构和物理性能发生变化。
二、激光热处理技术在金属材料加工中的应用1. 表面熔覆激光熔覆技术是激光热处理技术中最常用的一种。
表面熔覆可以在工件表面形成一个大约数毫米深度的熔层，增强材料抗磨损、腐蚀和抗氧化能力。
与传统热处理技术相比，激光熔覆使用的热源是点状的，这样就可以限制热影响区域，并且生成的熔池也更加浅、狭窄。
因此，可以熔覆硬质合金、陶瓷等材料，以增加零件金属表面的硬度和耐磨性。
2. 相变处理相变处理通过控制激光热处理时的温度梯度分布来实现。
这种方法是通过调整材料加热的速率和冷却速率来改变材料的结构和性质。
相变处理可以增加工件表面的硬度和强度，同时降低其疲劳极限和延展性。
3. 快速凝固处理快速凝固是一种最常用于合金制造的激光热处理方法，可以通过快速固化使合金达到非常高的强度和硬度。
通常，通过射入激光束来制造固态晶体和非晶体的薄片，以达到高强度、高硬度和低热导率的效果。
4. 表面改性表面改性主要是通过改变材料的表面形态和结构来增强材料的性能。
例如，可以使用激光热处理技术在材料表面形成微米级别的凹凸和纹路，以增加其表面摩擦系数和润滑性能。
三、激光热处理技术的进展激光热处理技术已经成为金属材料加工过程中不可或缺的一环。

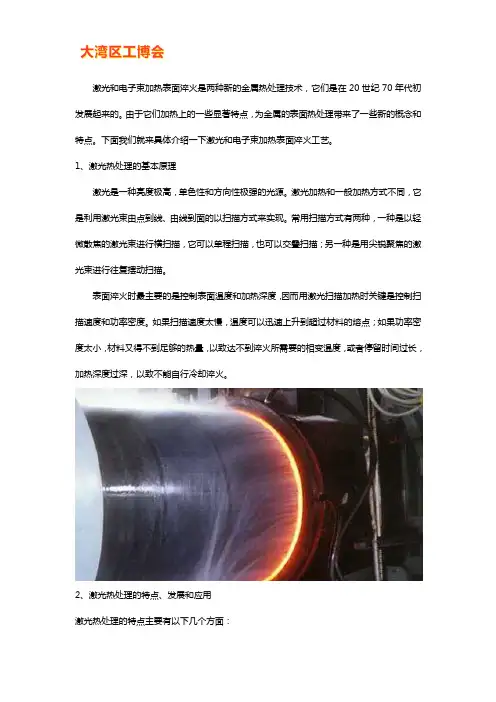

激光和电子束加热表面淬火是两种新的金属热处理技术，它们是在20世纪70年代初发展起来的。
由于它们加热上的一些显著特点，为金属的表面热处理带来了一些新的概念和特点。
下面我们就来具体介绍一下激光和电子束加热表面淬火工艺。
1、激光热处理的基本原理激光是一种亮度极高，单色性和方向性极强的光源。
激光加热和一般加热方式不同，它是利用激光束由点到线、由线到面的以扫描方式来实现。
常用扫描方式有两种，一种是以轻微散焦的激光束进行横扫描，它可以单程扫描，也可以交叠扫描；另一种是用尖锐聚焦的激光束进行往复摆动扫描。
表面淬火时最主要的是控制表面温度和加热深度，因而用激光扫描加热时关键是控制扫描速度和功率密度。
如果扫描速度太慢，温度可以迅速上升到超过材料的熔点；如果功率密度太小，材料又得不到足够的热量，以致达不到淬火所需要的相变温度，或者停留时间过长，加热深度过深，以致不能自行冷却淬火。
2、激光热处理的特点、发展和应用激光热处理的特点主要有以下几个方面：（1）加热速度快，淬火不用冷却剂。
因为激光能量密度大，故可使金属表面在百分之几甚至千分之几秒内升高到所需淬火温度。
由于升温快加热集中，因而停止照射时可以把热量迅速传至周围未被加热金属，被加热处可以迅速冷却，达到自行淬火的效果。
（2）可以进行局部的选择性淬火，由于激光具有高的方向性和相干性，可控制性能好，它可用光屏系统传播和聚焦。
因此，可以按任何复杂的几何图形进行局部选择性加热淬火，而不影响邻近部位的组织和粗糙度。
（3）几乎没有变形。
3、电子束加热表面淬火电子束加热是通过电子流轰击金属表面，电子流和金属中的原子碰撞来传递能量进行加热。
电子束加热表面时，表面温度和淬透深度除和电子束能量大小有关外，还和轰击时间有关，轰击时间长，温度就高，加热深度也增加。
激光加热和电子束加热相比较，电子束加热效率更高，消耗能量是所有表面加热中最小的；而激光加热本身的电效率低，成本较高。
大功率激光器维护也是比较复杂的，但是除了激光器本身以外，没有特殊要求，而电子束系统一定要真空度。
模具保养作业中的激光热处理与材料改性技术模具是现代工业生产中不可或缺的工具，其承担着零件成型、制造流程的关键性任务。
然而，模具的使用过程中，由于长时间受到重负荷的冲击，摩擦磨损等因素，容易导致模具寿命缩短、性能下降等问题的发生。
为了解决这些问题，激光热处理与材料改性技术被广泛应用于模具保养作业中。
本文将深入探讨激光热处理与材料改性技术在模具保养中的应用和发展。
一、激光热处理技术在模具保养中的应用1. 原理与技术特点激光热处理是通过激光束加热材料表面，使其达到临界温度以上，然后在控制冷却速度的条件下进行淬火或回火处理。
激光热处理技术具有高能量密度、瞬时性、局部性强等特点，能够达到传统热处理技术无法比拟的优势。
2. 硬化与淬火模具在使用过程中，表面易受到摩擦和冲击的影响，导致表面变硬和磨损，进而影响模具的寿命和性能。
激光热处理技术可以针对模具表面进行硬化与淬火处理，提高其硬度和耐磨性。
通过精确控制激光束的功率和作用时间，可以实现模具表面的局部硬化，从而延长模具的使用寿命。
3. 回火处理激光热处理技术还可以对模具进行回火处理，通过控制回火温度和时间，调节模具的结构组织，从而改善模具的硬度和韧性，提高其抗冲击性能。
回火处理不仅可以改善模具的性能，还可以减轻应力和组织的变化，提高模具的稳定性。
二、材料改性技术在模具保养中的应用1. 涂层技术涂层技术是将耐磨材料涂覆在模具表面，形成一层保护层，既能提高表面硬度，又能增加模具的耐磨性。
常用的涂层材料包括金属陶瓷涂层、氮化物涂层等。
涂层技术可以延长模具的使用寿命，提高模具的耐磨性和抗腐蚀性。
2. 表面改性表面改性技术是通过改变模具表面的化学成分和物理结构，提高其耐磨性和耐腐蚀性。
常见的表面改性技术包括等离子喷涂、离子渗氮、离子渗铬等。
这些技术可以在模具表面形成一层致密的硬化层，从而提高模具的耐用性和抗腐蚀性。
3. 材料合金化材料合金化是通过将模具材料与其他元素合金化，改变材料的结构和性能。
激光热处理激光热处理是七十年代出现了大功率激光器以后才开始研究的新技术。
由于激光热处理可以获得其他热处理技术所不能达到的效果，因而对它的研究应用日益广泛和深入。
激光热处理就是以激光作为热源的热处理。
将激光束扫描至零件表面上。
其红外线能量被零件表面吸收而迅速形成高温，可使金属产生相变甚至熔化。
随着激光束离开零件表面，其表面的热量迅速向内部传递而形成极高的冷却速度，而使零件的表面硬化。
激光热处理与常规热处理比较具有以下优点(1)加热快，工件热变形小。
因激光功率密度高，半秒内就可以将工件表面从室温加热到760度，因而热影响区小，变形极小。
这样，不仅节省能源，而且工作表面清洁，处理后无需修磨，可在零件经加工后作为最后一道工序。
(2)可对形状复杂的工件或其局部进行热处理，如盲孔、小孔、小曹、薄壁零件等;也可根据需要在同一零件的不同部位进行相应的处理；还可对价廉的零件表面进行高级金属的局部涂敖或合金化。
(3)通用性强。
由于激光焦深大，在离焦点75毫米左右的范围内功率密度基本相同。
因此，激光热处理对工件尺寸大小及表面是否平整均无严格的限制。
用一台带光学系统的激光器可以处理不同形状和各种尺寸的工件。
(4)操作简单。
便于实现自动化生产。
生产重复性好，质量稳定可靠，并可纳入流水线。
(5)无需处理介质。
有利于环境保护。
必要时又可使零件在特殊气氛（例如真空）中进行处理。
上述的优点是某些先进的热处理工艺难以达到的。
但是激光热处理的弱点是：它是一种表面处理方法，无法改变改善零件芯部性能；处理层太薄，不能用于重负荷零件，也不适用于大型零件。
国外采用的激光处理装置的形式颇多，但一般应包括以下几部分:激光器、功率调节系统、聚焦系统、导光系统、光束摆动机构、聚焦镜头、工作台及控制系统。
美国avco 公司在这方面处于领先地位，已有供自动生产使用的激光热处理装置出售。
附图AVCO Everett激光器及热处理装置示意图AVCO Everett实验研究所设计的HDL型工业用激光器及热处理装置示意图。
激光热处理介绍及应用一、公司简介大族激光〔深市代码002021〕是中国激光装备行业的领军企业，同时也是亚洲最大、世界第五大激光加工设备消费厂商。
武汉大族金石凯激光系统是大族激光的控股子公司，位于是武汉东湖高新技术开发区“中国光谷〞，主要从事高功率激光加工成套设备的研发、消费和销售，湖北省高新技术企业。
公司注册资金8000万元，首席科学家陈清明博士是原华中科技大学激光技术国家重点实验室主任，博士生导师，国家“百千万人才工程〞第一层次人才入选者，国家教委跨世纪人才方案入选者，是我国激光领域的学科带头人和技术权威。
我公司是一家技术领先型企业，拥有一支富有竞争力的技术团队，现有博士5名，硕士15名，80%员工具有大专以上学历。
拥有专利技术九项，各类专有技术十余项，被武汉市和湖北省认证为高新技术企业。
公司掌握了激光器核心技术，并拥有完好自主知识产权，是中国第一台实用化万瓦、2万瓦激光器诞生地，最高可做到五万瓦。
2007年又研制成功中国第一台万瓦TEA 和第一台一体化万瓦激光器，在高功率和超高功率激光领域处于行业指导地位，美国激光行业权威大卫•百福特博士评价为“金石凯激光代表了中国气体激光行业的最高技术程度〞。
我公司还拥有光通信核心技术----精细光学薄膜的完好自主知识产权，并到达国际先进程度。
凭借强劲的技术实力，公司承担了数十项各级政府科技工程。
其中国家发改委国家高技术产业化示范工程一项，湖北省十大重点工程一项，武汉市十大科技产业化专项一项。
另有三项产品被国家科技部列为国家火炬方案重点工程，多个工程分别获得国家创新基金、电子信息产业开展基金、国家发改委光电子专项基金以及湖北省和武汉市多项专项基金的支持。
以此为根底，公司在激光热处理设备、齿轮激光焊接设备、香烟激光打孔设备等多个细分市场赢得了市场占有率第一的地位，初步树立起高功率激光焊接和热处理领域第一品牌的形象。
湖北省和武汉市指导罗清泉、辜胜祖、陈训秋、李宪生等视察我公司时，对我公司的这些成绩予以了高度评价。
激光热处理在汽车模具制造中的应用摘要：目前，国内汽车模具表面热处理技术仍以火焰淬火、感应淬火或整体淬火为主，这种工艺存在淬火后模具表面变形量大、表面质量差、工艺质量不稳定等问题，而且，淬火后极易造成工件处理难度加大，提高了加工成本和工艺复杂度。
关键词：激光热处理；汽车模具制造；应用分析1 激光热处理技术激光热处理是一种表面热处理技术。
即利用激光加热金属材料表面实现表面热处理。
激光加热具有极高的功率密度，即激光的照射区域的单位面积上集中极高的功率。
由于功率密度极高，工件传导散热无法及时将热量传走，结果使得工件被激光照射区迅速升温到奥氏体化温度实现快速加热。
当激光加热结束，因为快速加热时工件基体大体积中仍保持较低的温度，被加热区域可以通过工件本身的热传导迅速冷却，从而实现淬火等热处理效果。
激光淬火效果：激光淬火层的硬度分布曲线激光淬火层的硬度分布激光淬火技术可对各种导轨、大型齿轮、轴颈、汽缸内壁、模具、减振器、摩擦轮、轧辊、滚轮零件进行表面强化。
适用材料为中、高碳钢，铸铁。
激光淬火的应用实例：激光淬火强化的铸铁发动机汽缸，其硬度提高HB230提高到HB680，使用寿命提高2～3倍。
2 激光热处理在汽车模具生产的应用现状汽车覆盖件模具表面的热处理是汽车模具制造中的关键工序和重要技术，直接关系到模具的工作质量和使用寿命，同时也很大程度上制约了模具制造成本和周期的改善。
目前，国内汽车模具表面热处理仍以火焰淬火、感应淬火或整体淬火为主，存在淬火后模具表面变形量大、表面质量差、工艺质量不稳定等问题，加大了淬火后工件处理难度，需要大量的数控加工和钳工修磨，从而大大提高了加工成本，降低了模具质量。
激光热处理具有局部淬火精确均匀，淬火后材料变形量小，以及表面质量变化小等优点，已经在材料热处理上得到广泛的推广，但由于汽车模具结构复杂，曲面较多，淬火轨迹多变，目前国内激光淬火过程中的手动采点记录后进行简单编程的方式（即示教模式）不适用汽车模具生产对效率的极大要求，制约了激光热处理在汽车覆盖件模具制造中的推广应用，无论从设备的完善，软件的配套，还是淬火工艺的合理方面，与预期的使用效果相比都存在一定距离。
激光热处理技术在金属材料中的应用研究引言：金属材料作为一种常见的材料，广泛应用于工业生产和科学研究领域，其性能对各个行业的发展起着重要作用。
然而，传统热处理技术在一些特殊情况下无法满足要求，这就需要采用一些新的技术来改善材料性能。
激光热处理技术作为一种新兴的表面改性技术，在金属材料的处理中显示出了巨大的潜力。
本文将探讨激光热处理技术在金属材料中的应用，并讨论其对材料性能的影响。
1. 激光热处理技术简介激光热处理技术是一种利用高能激光对金属材料进行非接触式的加热处理的技术。
通过调整激光的能量密度和照射时间，可以实现对金属材料表面的快速升温和冷却。
激光热处理技术具有局部性好、加热速度快、变形小等优点，因此被广泛应用于金属材料的表面改性和性能提升。
2. 激光热处理技术在金属材料强化中的应用激光热处理技术可以通过改变金属材料的微观结构，在不改变整体成分的情况下提高材料的硬度和强度。
例如，通过激光表面熔化和淬火处理，可以在金属材料表面形成一层致密的晶须组织，从而改善材料的耐磨性和抗腐蚀性能。
此外，利用激光热处理技术还可以实现金属材料的局部强化，例如通过激光熔化和再结晶处理，在焊接接头附近提高材料的强度和耐疲劳性能。
3. 激光表面合金化技术的研究进展激光表面合金化技术是激光热处理技术的一种重要应用，它通过激光照射时的快速加热和冷却过程，将预先喷涂的合金粉末与金属基体表面进行熔化和混合，形成一层合金化的表面层。
这种技术可以改善金属材料的耐磨性、耐腐蚀性和高温氧化抗性等性能。
研究人员通过探究不同的合金粉末成分、加热和冷却速度等参数对合金化层性能的影响，逐步优化激光表面合金化技术，使之成为金属材料表面处理的有效手段。
4. 激光热处理技术在3D打印金属材料中的应用随着3D打印技术的快速发展，激光热处理技术在3D打印金属材料中的应用也得到了广泛关注。
通过激光热处理技术，可以消除3D打印金属材料中的缺陷和残余应力，提高材料的密实性和力学性能。
激光选区熔化成形gh3230的热处理方法一、gh3230简介。
gh3230是一种很厉害的材料呢。
它有着独特的性能，在很多高端的工业领域都有用武之地。
比如说在航空航天领域，那些在高温环境下还得保持稳定性能的部件，就有可能用到它。
它的耐高温性、机械性能啥的都很不错，所以我们用激光选区熔化成形它之后，热处理就显得特别重要啦。
二、热处理前的准备。
1. 材料的检查。
我们得先好好检查一下用激光选区熔化成形后的gh3230材料。
看看有没有一些明显的缺陷，像是气孔啊，裂纹啥的。
要是有这些问题，那热处理效果可能就会大打折扣。
这就好比我们要给一个人治病，得先知道这个人身体哪里有毛病一样。
2. 设备的选择。
对于热处理设备的选择可不能马虎。
要选择那种温度控制比较精准的设备。
因为gh3230这种材料对热处理的温度要求很严格。
如果温度控制不好，可能会改变它的微观结构，从而影响它的性能。
就像做饭一样，火候掌握不好，菜的味道就不对了。
三、热处理的方法。
1. 退火处理。
退火处理对gh3230来说是很重要的一步。
我们把材料加热到一个合适的温度，这个温度的选择要根据很多因素来确定，像是材料的初始状态啦，我们想要达到的最终性能啦。
然后在这个温度下保持一段时间，这个时间也不是随便定的，要经过一些试验和计算。
在保持的过程中，材料内部的应力会慢慢释放，微观结构也会发生一些变化。
就好像给紧绷的肌肉做个按摩，让它放松下来。
2. 淬火处理。
淬火处理就比较刺激啦。
我们迅速把加热后的gh3230材料放到冷却介质中，让它快速冷却。
这个冷却介质的选择也很有讲究，不同的冷却介质会给材料带来不同的性能影响。
比如说用水淬火可能冷却速度很快，但是也可能会让材料产生一些裂纹。
而用油淬火的话，冷却速度相对慢一些，但是可以减少裂纹的产生。
这就像我们从热水里突然跳到冷水里，身体会受到很大的冲击一样，材料也是这样。
3. 回火处理。
经过淬火处理后，材料会变得比较脆。
这时候就需要回火处理来拯救一下啦。
