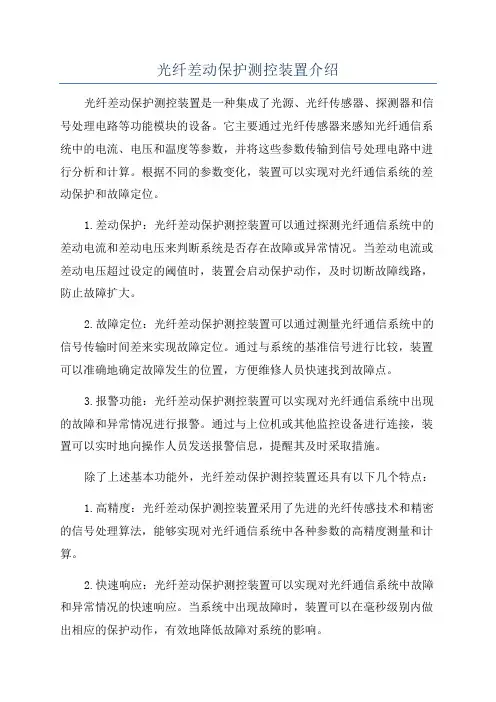

光纤差动保护测控装置介绍光纤差动保护测控装置是一种集成了光源、光纤传感器、探测器和信号处理电路等功能模块的设备。
它主要通过光纤传感器来感知光纤通信系统中的电流、电压和温度等参数，并将这些参数传输到信号处理电路中进行分析和计算。
根据不同的参数变化，装置可以实现对光纤通信系统的差动保护和故障定位。
1.差动保护：光纤差动保护测控装置可以通过探测光纤通信系统中的差动电流和差动电压来判断系统是否存在故障或异常情况。
当差动电流或差动电压超过设定的阈值时，装置会启动保护动作，及时切断故障线路，防止故障扩大。
2.故障定位：光纤差动保护测控装置可以通过测量光纤通信系统中的信号传输时间差来实现故障定位。
通过与系统的基准信号进行比较，装置可以准确地确定故障发生的位置，方便维修人员快速找到故障点。
3.报警功能：光纤差动保护测控装置可以实现对光纤通信系统中出现的故障和异常情况进行报警。
通过与上位机或其他监控设备进行连接，装置可以实时地向操作人员发送报警信息，提醒其及时采取措施。
除了上述基本功能外，光纤差动保护测控装置还具有以下几个特点：1.高精度：光纤差动保护测控装置采用了先进的光纤传感技术和精密的信号处理算法，能够实现对光纤通信系统中各种参数的高精度测量和计算。
2.快速响应：光纤差动保护测控装置可以实现对光纤通信系统中故障和异常情况的快速响应。
当系统中出现故障时，装置可以在毫秒级别内做出相应的保护动作，有效地降低故障对系统的影响。
3.可靠性高：光纤差动保护测控装置采用了工业级的硬件和软件设计，具有较高的防护等级和抗干扰能力，能够在恶劣的环境条件下稳定运行。
总之，光纤差动保护测控装置是一种重要的设备，可以在光纤通信系统中起到差动保护、故障定位和报警等功能。
它的高精度、快速响应和可靠性高等特点，为光纤通信系统的稳定运行提供了强大的保障。
随着光纤通信技术的广泛应用，光纤差动保护测控装置在相关领域的需求将进一步增加和扩展。

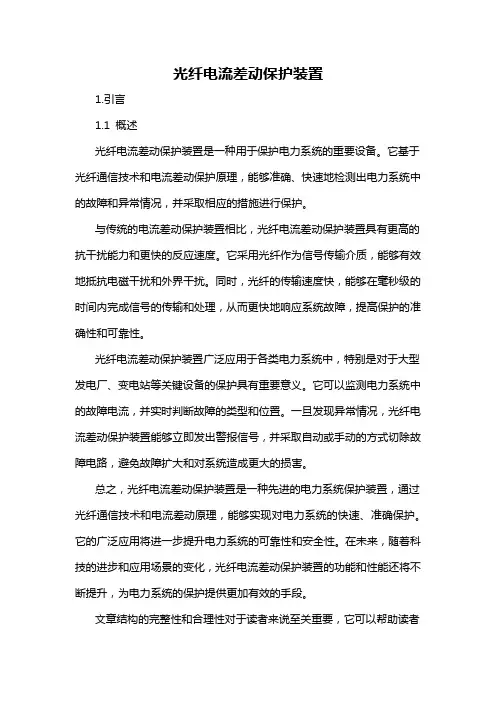

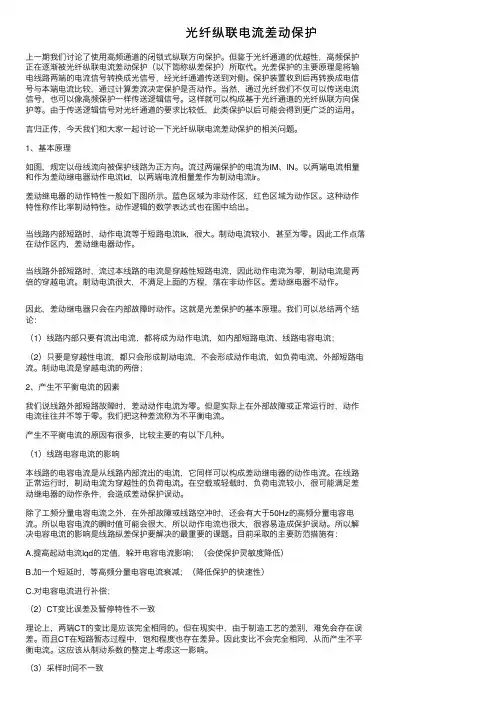

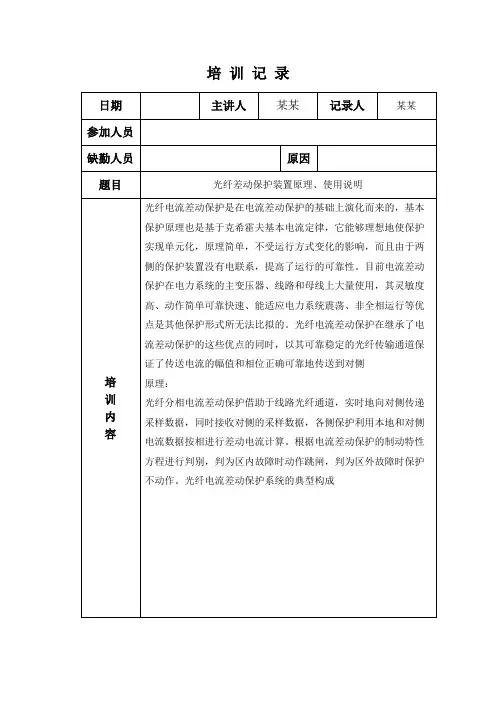

光纤电流差动保护装置1.引言1.1 概述光纤电流差动保护装置是一种用于保护电力系统的重要设备。
它基于光纤通信技术和电流差动保护原理，能够准确、快速地检测出电力系统中的故障和异常情况，并采取相应的措施进行保护。
与传统的电流差动保护装置相比，光纤电流差动保护装置具有更高的抗干扰能力和更快的反应速度。
它采用光纤作为信号传输介质，能够有效地抵抗电磁干扰和外界干扰。
同时，光纤的传输速度快，能够在毫秒级的时间内完成信号的传输和处理，从而更快地响应系统故障，提高保护的准确性和可靠性。
光纤电流差动保护装置广泛应用于各类电力系统中，特别是对于大型发电厂、变电站等关键设备的保护具有重要意义。
它可以监测电力系统中的故障电流，并实时判断故障的类型和位置。
一旦发现异常情况，光纤电流差动保护装置能够立即发出警报信号，并采取自动或手动的方式切除故障电路，避免故障扩大和对系统造成更大的损害。
总之，光纤电流差动保护装置是一种先进的电力系统保护装置，通过光纤通信技术和电流差动原理，能够实现对电力系统的快速、准确保护。
它的广泛应用将进一步提升电力系统的可靠性和安全性。
在未来，随着科技的进步和应用场景的变化，光纤电流差动保护装置的功能和性能还将不断提升，为电力系统的保护提供更加有效的手段。
文章结构的完整性和合理性对于读者来说至关重要，它可以帮助读者更好地理解文章的内容和逻辑。
本文将按照以下结构进行阐述：1. 引言1.1 概述：介绍光纤电流差动保护装置的背景和概念，强调其在电力系统中的重要性和应用场景。
1.2 文章结构：简要概述本文的结构，提供读者对文章内容的整体框架和逻辑的把握。
1.3 目的：明确本文的目标，即通过深入探讨光纤电流差动保护装置的原理和应用，为读者提供有关该装置的全面了解。
2. 正文2.1 光纤电流差动保护装置的原理：详细介绍光纤电流差动保护装置的工作原理、基本组成和关键技术。
包括光纤传感、电流差动保护原理和性能指标。
2.2 光纤电流差动保护装置的应用：探讨光纤电流差动保护装置在电力系统中的典型应用场景，如电力变电站和电力输配电网等。

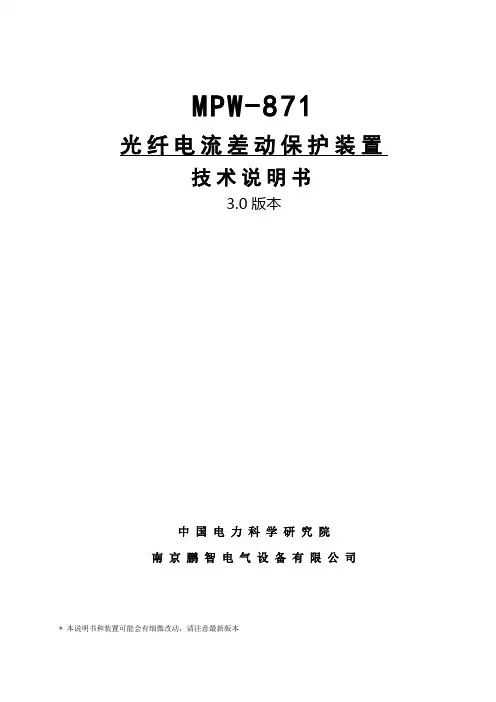

MPW-871光纤电流差动保护装置技术说明书3.0版本中国电力科学研究院南京鹏智电气设备有限公司* 本说明书和装置可能会有细微改动，请注意最新版本产品特点●发电厂、变电站保护、网控完整自动化解决方案●高性能32位微处理器构成功能强大的可信赖的通用硬件平台●多通道差分输入型16位AD转换器●先进的嵌入式实时多任务操作系统●间隔层和变电站层全部设备通过以太网互联，通信快速可靠●全封闭，抗震动，低功耗，内置操作回路，适合开关柜安装●跳、合闸电流0.5～5A自适应，对开关柜无要求●全汉化大液晶宽屏显示●整机免调节、免维护、长寿命●最高标准的四级电磁兼容性能，不需外接任何抗干扰模件●装置具有强大的录波功能,故障过程可再现安全标准GB/T 7261-2000 继电器及装置基本试验方法DL/T 478-2001 静态继电保护及安全自动装置通用技术条件GB/T 14285-2005 继电保护和安全自动装置技术规程GB/T 14598.9-2002 电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验(IEC 60255-22-3：2000，IDT)GB/T 14598.10-1996 电气继电器第22部分：量度继电器和保护装置的电气干扰试验第4篇快速瞬变干扰试验(idt IEC 60255-22-4：1992)GB/T 14598.13-1998 量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲干扰试验 (eqv IEC 60255-22-1：1988) GB/T 14598.14-1998 量度继电器和保护装置的电气干扰试验第2部分：静电放电试验(idt IEC 60255-22-2：1996)GB/T 14598.16-2002 电气继电器第25部分：量度继电器和保护装置的电磁发射试验(IEC60255-25：2000，IDT)DL/T871-2005 电力系统继电保护产品动模试验GB/T 2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温( idt IEC 60068-2-1：1990)GB/T 2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温( idt IEC 60068-2-2：1974)GB/T 2423.9-2001 电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热( idt IEC60068-2-56：1988)目录第一章概述 (1)第二章功能配置 (5)第一章概述1 适用范围MPW-8000综合自动化系统是在总结国内外同类产品的优点，充分考虑用户需求并结合发电厂、变电站现状及未来发展而开发研制的新一代系列化产品，涵盖了110KV及以下电压等级的输配电线路保护、主设备保护和测量控制系统，提供了110KV及以下变电站和各种容量的发电厂综合自动化的完整解决方案。
PMC-687F光纤电流差动保护装置操作使用说明书(V1.0版)深圳市中电电力技术有限公司2007年8月30日目录1装置简介 (1)1.1概述 (1)1.2产品特点 (1)1.3基本功能 (1)1.4产品使用 (2)2技术指标 (2)2.1工作环境条件 (2)2.2额定参数 (2)2.3精度及误差 (2)2.4遥信分辨率 (3)2.5过载能力 (3)2.6继电器输出 (3)2.7开关量输入 (3)2.8电气绝缘性能 (3)2.9机械性能 (4)2.10光纤接口 (4)2.11电磁兼容性能 (4)3功能说明 (5)3.1电流差动保护 (5)3.1.1 启动条件 (5)3.1.2 闭锁条件： (5)3.1.3 分相差动的动作方程： (5)3.1.4 TA断线 (6)3.1.5 长期有差流 (6)3.1.6 通信可靠性 (6)3.1.7 数据同步 (6)3.2后备保护功能 (7)3.2.1复压过流保护（I段、II段） (7)3.2.2反时限过流保护 (8)3.2.3过负荷保护 (8)3.2.4相电流加速 (9)3.2.5零序过流保护(I、II段) (9)3.2.6远跳保护 (9)3.2.7绝缘监视 (10)3.2.8TV断线 (10)3.2.9重要遥信处理 (10)3.3测量监视功能 (10)3.3.1测量 (10)3.3.2遥信功能 (11)3.4控制功能 (11)3.5通讯功能 (11)3.6记录功能 (12)3.6.1事件记录 (12)3.6.2故障录波记录 (12)4操作使用说明 (13)4.1按键操作 (13)4.2信号指示灯 (13)4.3默认显示页面 (13)4.4显示结构 (14)4.5画面详细说明 (15)4.5.1数据查询 (15)4.5.2定值查询 (16)4.5.3事件记录 (18)4.5.4参数设置 (20)4.5.5装置维护 (22)4.5.6装置信息 (24)4.5.7定值清单 (24)5安装调试说明 (26)5.1安装 (26)5.1.1装置安装图 (26)5.1.2背板端子布置 (27)5.1.3端子排总体布置： (27)5.1.4交流及模拟量输入 (27)5.1.5工作电源 (27)5.1.6接地线的连接 (28)5.1.7通信接线 (28)5.2开出继电器的应用 (28)5.3开关量输入的应用 (28)5.4通电试验 (28)5.5模拟试验 (28)5.6装置故障分析 (29)6接线原理图 (31)7售后服务承诺 (32)7.1质量保证 (32)7.2装置升级 (32)7.3质保范围 (32)附录1：手册变更信息 (33)1装置简介1.1概述PMC-687F光纤电流差动保护装置是在消化吸收国内外先进技术的基础上设计开发的用于110kV及以下电压等级的带电流差动的线路保护装置。
PMC-687F光纤电流差动保护装置采用了高端配置：高性能32位嵌入式单片机、高精度AD采样、大液晶人机界面、支持软件在线升级。
PMC-687F高可靠性的继电保护功能与自动装置功能、完备的遥控与出口输出功能，特别适合短线路保护。
1.2产品特点•针对企业用户的特别设计；•特别针对安装于开关柜上的设计结构；•齐全的保护功能适用于多种应用；•特别适合距离为4km以内的短线路，最大通信距离为10km；•灵敏小电流接地保护(可选)；•大容量的事件记录(分辨率1ms)；•长时间故障录波(掉电可保持10年)；•保护出口配置灵活，显示界面人性化；•完善的自检功能及报告；•PMC-687F具有2个RS-485通讯接口，规约为MODBUS；•支持软件在线升级。
1.3基本功能1.4产品使用a)适用于电力线路保护b)灵敏接地方向保护可以实现分散的接地选线c)装置可就地分散安装或集中组屏安装2技术指标2.1工作环境条件a)环境温度：-25℃～+70℃b)大气压力：80 kPa～110 kPac)相对湿度：5%～95%(产品内部不凝露，不结冰)2.2额定参数a)装置工作电源•直流：额定220V，110V，电压允许偏差-20%～+20%•交流：额定220V，电压允许偏差-20%～+20%b)额定相电流： 5A、1Ac)额定零序电流： 5A、1A、0.5Ad)额定交流相电压：57.7Ve)额定频率： 50Hzf)功耗•交流电流回路：5A配置，不大于1VA/相；1A配置，不大于0.5VA/相•交流电压回路：不大于0.5VA/相•工作电源回路：不大于8W2.3精度及误差a)保护定值误差•电流定值误差：<±3%或50mA(5A额定)<±3%或10mA(1A额定)<±3%或5mA(0.5A额定)•电压定值误差：<±3%或2V•延时定值误差：<±3%或55ms•功率方向角度精度：±5°b)测量精度误差•电压：误差：±0.5%(1V～120V)•电流：误差：±0.5%(0.01In～1.2In)•有功功率：误差：±1.0%•无功功率：误差：±2.0%•有功电能：误差：±1.0%•无功电能：误差：±2.0%•功率因数：误差：±1.0%2.4遥信分辨率遥信分辨率为1ms。
2.5过载能力a)交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1sb)交流电压回路：2倍额定电压，连续工作；3.0倍额定电压，允许10s2.6继电器输出a)接通容量：5A，连续，30A，0.2sb)动作时间：<10 msc)返回时间：<5 msd)分断能力：直流，阻性50W；感性30W(L/R = 0.04s)，交流，1250VA，最大5A2.7开关量输入激励电源：外部直流220V/110V(标准配置)，内部直流24V(可选)2.8电气绝缘性能a)介质强度符合GB/T14598.3-1993规定；工频电压2kV，时间1分钟。
b)绝缘电阻符合GB/T14598.3-1993的规定；1000V兆欧表测试，绝缘电阻值不小于 100MΩ。
c)冲击电压符合GB/T14598.3-1993规定；承受1.2/50μs峰值为5kV的标准雷电波的冲击。
2.9机械性能a)振动•振动响应：符合GB/T11287-2000标准规定，严酷等级为1 级；•振动耐久性：符合GB/T11287-2000标准规定，严酷等级为1级。
b)冲击•冲击响应：符合GB/T14537-1993标准规定，严酷等级为1级；•冲击耐久性：符合GB/T14537-1993标准规定，严酷等级为1级。
c)碰撞：符合GB/T14537-1993标准规定，严酷等级为1 级。
2.10光纤接口a)光纤种类：单模光纤，波长：1310nmb)发送功率：>-6dBmc)接收灵敏度：<-15dBmd)光纤接头方式：STe)传输速率： 1Mf)传输距离： <10km2.11电磁兼容性能a)振荡波干扰：符合GB/T 14598.13- 1998(IEC 60255-22-1：1988)规定，严酷等级为Ⅲ级。
b)静电放电干扰：符合GB/T 14598.14-1998(IEC 60255-22-2：1996)规定，严酷等级为IV级。
c)射频电磁场辐射干扰：符合GB/T 14598.9-2002(IEC 60255-22-3：2000)规定，满足10V/m最严酷等级（III级）。
d)电快速瞬变脉冲群干扰：符合GB/T 14598.10-1996(IEC 60255-22-4：1992)规定，严酷等级为IV级。
e)浪涌干扰：符合GB/T 17626.5-1999(IEC 61000-4-5：1995)规定，严酷等级为III级。
f)射频传导干扰：符合GB/T 17626.6-1998(IEC 61000-4-6：1996) 规定，严酷等级为Ⅲ级。
g)工频抗扰度：符合IEC 60255-22-7：2003规定，严酷等级为A级。
h)辐射发射限值：满足GB/T 14598.16-2002(IEC 60255-25：2000)标准规定的限值要求3功能说明3.1电流差动保护3.1.1启动条件本侧任一相差流大于分相差动定值；3.1.2闭锁条件：有下列条件之一差动保护即刻闭锁：a.未收到对侧差动动作信号；b.本侧TA断线投入并发生断线；c.长期有差流并选择闭锁差动保护；d.光纤通信通道检测故障；e.装置自检故障。
3.1.3分相差动的动作方程：I d＞I op ；I d＞0.6I r 0 ＜I d＜3I op ；I d＞0.8I r－I op I d≥3I op ；上式中：I op 为差动保护整定值I d= │ÌM + ÌN│，I r= │ÌM│+│ÌN│；ÌM、ÌN是经过TA变比换算的值，其动作区见下图：3.1.4TA断线a)动作条件：•I2 > 0.1I N；•I < 0.04I N；其中：In为额定电流两个条件同时满足，则该相TA断线b)TA断线闭锁该相电流差动保护，如果该相差流大于1.2In，TA断线闭锁失效。
3.1.5长期有差流a)计算出正常两侧的差电流连续12s 大于0.15In 时判为“长期有差流”。
b)“长期有差流”动作可选择闭锁差动保护。
3.1.6通信可靠性a)每帧数据进行CRC校验（由硬件实现），错误则舍弃。
b)每秒进行错误帧统计，错误帧数大于给定值时，将上一秒认为通讯异常。
c)通信为恒速率时每秒钟收到的帧数为恒定，如果丢失帧数大于给定值，报通道中断，以上检测到通道中断的情况发生后，则闭锁差动保护，一旦通信恢复，自动恢复保护。
3.1.7数据同步两侧装置一侧作为同步端（从），另一侧作为参考端（主），以同步方式交换信息。
参考端采样间隔固定，并在每一采样间隔中固定向对侧发送一帧信息；同步端随时调整采样间隔，如果满足同步条件，就向对侧传送当前点的三相电流采样值及保护所用到的相关信息；否则，启动同步过程，直到满足同步条件为止。
（主从设置由程序自动设置）采样同步原理见图：主机(M)参考端从机(N)同步端t1t2采样同步基本原理由图可知，M侧t2时刻发出的电流im与N侧t3-△tr时刻的电流in处于同一时刻。
如果△tks=t3-△tr-int(t3-△tn)=0其中int表示将数据取整△tn为从机(N侧)数据接收时刻与上一个发送时间点的时间间隔则表明两侧装置处于同步采样状态。
调整法方法：设定主机保护装置的采样时刻作为基准，对侧的装置(从)通过不断的调整，以使保护装置的采样时刻一致，从而达到满足差动保护的要求。
