电工电子技术基础与技能练习题（含答案）一、判断题（共100题，每题1分，共100分）1.反相比例运算放大器中引入的是电压串联负反馈。
A、正确B、错误正确答案：B2.漏电保护装置可用于过载、过压、欠压和缺相保护。
A、正确B、错误正确答案：B3.人体一般通过50mA的电流1秒钟以上，就足以致命。
A、正确B、错误正确答案：A4.两个不同频率的正弦交流电，相位差就等于初相之差。
A、正确B、错误正确答案：B5.变压器可以变换电流、电压、阻抗、相位和频率。
A、正确B、错误正确答案：B6.用万用表×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。
正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝ 。
A、正确B、错误正确答案：A7.通常万用表黑表笔所对应的是内电源的负极。
A、正确B、错误正确答案：B8.为了消除铁磁材料的剩磁，可在原线圈中通入适当的反向电流。
A、正确B、错误9.若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。
A、正确B、错误正确答案：B10.装用漏电保护器，是属于绝对保证安全技术措施。
A、正确B、错误正确答案：B11.不同类型的电容器，只要额定电压和标称电容相同，则都可以互换使用。
A、正确B、错误正确答案：B12.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。
A、正确B、错误正确答案：A13.在R-L-C串联电路中，感抗和容抗数值越大，电路中的电流就越小。
A、正确B、错误正确答案：B14.保护接地的作用是限制漏电设备的对地电压，使其不超出安全范围。
A、正确B、错误正确答案：A15.按正弦规律变化的交流电称为正弦交流电。
A、正确B、错误正确答案：A16.家庭安装的电表是测量电功率的仪表。
A、正确B、错误17.对已损坏的元器件，可先剪断其引线，再进行拆除。
这样可减少其他损伤，保护印刷电路板上的焊盘。
A、正确B、错误正确答案：A18.在R-L-C串联电路中，、、的数值都有可能大于端电压。
电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。
A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。
A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。
A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。
A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。
A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。
A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。
A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。
A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。
A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。
思考与习题1-1 1—35图中,已知电流I =—5A ，R =10Ω。
试求电压U ，并标出电压的实际方向。
图1-35 题1-1图解：a ）U=-RI=50V b ）U=RI=—50V.1—2 在1—36图所示电路中,3个元件代表电源或负载.电压和电流的参考方向如图所示，通过实验测量得知:I 1=-4A ，I 2=4A ，I 3=4A ，U 1=140V ，U 2=—90V,U 3=50V.试求(1)各电流的实际方向和各电压的实际极性。
（2）计算各元件的功率，判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡.图1—36 题1-2图解：(2)P 1=U 1I 1=-560W ，为电源；P 2=—U 2I 2=360W ，为负载；P 3=U 3I 3=200Ｗ，为负载。
(3)Ｐ发出＝Ｐ吸收，功率平衡。
1-3 图1-37中，方框代表电源或负载。
已知U =220V ，I = -1A,试问哪些方框是电源，哪些是负载？图1-37 题1-3图解:a)P=UI =-220W ，为电源；b)P=—UI=220W,为负载;c)P=—UI=220W ，为负载；d ）P=UI =—220W ，为电源。
1—4 图1—38所示电路中，已知A 、B 段产生功率1500W,其余三段消耗功率分别为1000W 、350W 、150W ，若已知电流I =20A,方向如图所示.a) b)Ia) b) c) d)(1)标出各段电路两端电压的极性。
（2）求出电压U AB 、U CD 、U EF 、U GH 的值。
(3)从(2)的计算结果中，你能看出整个电路中电压有什么规律性吗?解：(2） U AB =—75V,U CD =50V,U EF =17。
5V ，U GH =7.5V（3） U AB +U CD +U EF +U GH =0.1—5 有一220V 、60W 的电灯,接在220V 的电源上，试求通过电灯的电流和电灯在220V 电压下工作时的电阻。

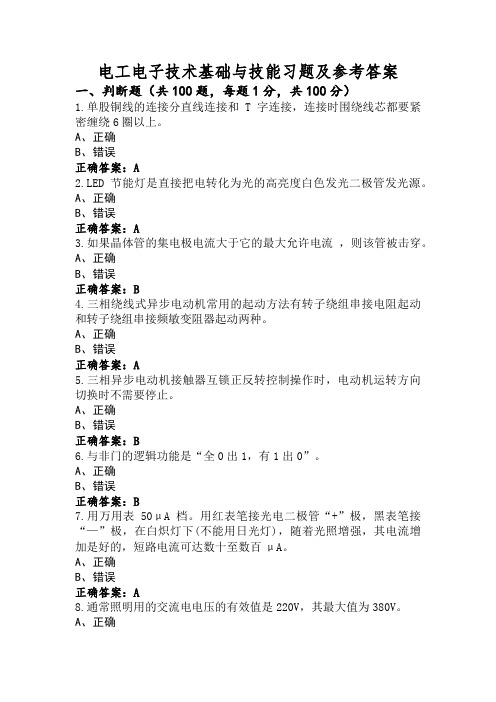

电工电子技术基础与技能习题及参考答案一、判断题（共100题，每题1分，共100分）1.单股铜线的连接分直线连接和T字连接，连接时围绕线芯都要紧密缠绕6圈以上。
A、正确B、错误正确答案：A2.LED节能灯是直接把电转化为光的高亮度白色发光二极管发光源。
A、正确B、错误正确答案：A3.如果晶体管的集电极电流大于它的最大允许电流，则该管被击穿。
A、正确B、错误正确答案：B4.三相绕线式异步电动机常用的起动方法有转子绕组串接电阻起动和转子绕组串接频敏变阻器起动两种。
A、正确B、错误正确答案：A5.三相异步电动机接触器互锁正反转控制操作时，电动机运转方向切换时不需要停止。
A、正确B、错误正确答案：B6.与非门的逻辑功能是“全0出1，有1出0”。
A、正确B、错误正确答案：B7.用万用表50μA档。
用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。
A、正确B、错误正确答案：A8.通常照明用的交流电电压的有效值是220V，其最大值为380V。
A、正确B、错误正确答案：B9.温度升高时，放大电路的静态工作点会上升，可能会引起饱和失真，为了稳定静态工作点，通常采用分压式偏置电路。
A、正确B、错误正确答案：A10.三极管工作时，通常在它的发射结加正向电压，集电结加反向电压。
A、正确B、错误正确答案：A11.按照功率分类，有小功率管和大功率管两种。
A、正确B、错误正确答案：A12.交流电就是大小和方向都随时间做周期性变化的电流。
A、正确B、错误正确答案：A13.装配中要严格执行“三按”，按图纸、按工艺、按操作习惯。
A、正确B、错误正确答案：B14.选择万用表量程的原则是：尽可能使万用表的指针在中心刻度线附近，因为这时的误差最小。
A、正确B、错误正确答案：A15.通常三相发电机都采用三角形联结而不采用星形联结。
A、正确B、错误正确答案：B16.在线性电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。
电工电子技术试题及答案一、选择题1. 以下哪个不是基本的电子元件？A. 电阻B. 电容器C. 电感器D. 变压器答案：D2. 欧姆定律描述了什么关系？A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系答案：A3. 在交流电路中，电感器对电流的阻碍作用称为：A. 电阻B. 电容C. 电抗D. 阻抗答案：C4. 以下哪个是半导体材料？A. 铜B. 银C. 硅D. 铝答案：C5. 一个完整的电路通常由哪些部分组成？A. 电源、导线、开关、负载B. 电源、开关、负载C. 导线、开关、负载D. 电源、导线、负载答案：A二、填空题6. 电流的单位是________。
答案：安培（A）7. 电压源和电流源的主要区别在于，电压源具有________，而电流源具有________。
答案：恒定电压特性；恒定电流特性8. 一个电路的功率P等于电压V和电流I的乘积，即P=V×I，其中P 的单位是________。
答案：瓦特（W）9. 正弦波交流电的频率f与周期T的关系是f=________。
答案：1/T10. 在数字电路中，最基本的逻辑门是________、与门（AND）、或门（OR）和非门（NOT）。
答案：异或门（XOR）三、简答题11. 什么是三相交流电？它有哪些特点？答案：三相交流电是由三个频率相同、幅值相等、相位相差120度的正弦波组成的交流电。
其特点是可以提供更稳定的功率输出，常用于工业电力系统。
12. 什么是基尔霍夫定律？请简述其内容。
答案：基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
KCL指出，进入一个节点的电流之和等于离开该节点的电流之和；KVL指出，在一个闭合回路中，沿着回路的电压降之和等于电压升之和。
四、计算题13. 一个串联电路中，电阻R1=100Ω，R2=200Ω，电源电压U=24V。
求电路的总电阻和总电流。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
电工电子技术基础与技能习题（附答案）一、判断题（共100题，每题1分，共100分）1.电感L越大，感抗也越大。
A、正确B、错误正确答案：B2.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B3.一个实际的电压源，不论它是否接负载，电压源端电压恒等于该电源电动势。
A、正确B、错误正确答案：B4.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A5.三相不对称负载星形联结，电路中总的视在功率为各相视在功率之和。
、A、正确B、错误正确答案：B6.交流电路中，容抗体现了电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A7.任一瞬时从电路中某点出发，沿回路绕行一周回到出发点，电位不会发生变化。
A、正确B、错误正确答案：A8.三相四线制供电系统一相负载断开，其他相电压不变。
A、正确B、错误正确答案：A9.所谓触头的常开和常闭是指电磁系统通电动作后的触点状态。
A、正确B、错误正确答案：B10.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。
A、正确B、错误正确答案：B11.最大值相等，频率相同，相位互差120度的三个正弦电动势，称为三相对称电动势。
A、正确B、错误正确答案：A12.异步电动机按电源相数可分为单相异步电动机和三相异步电动机两类。
A、正确B、错误正确答案：A13.三相四线制系统的中线电流通常不为零，为了防止中线电流过大，中线上应装熔断器。
A、正确B、错误正确答案：B14.就安全用电的内涵而言，它既是科学知识，又是专业技术，还是一种制度。
A、正确B、错误正确答案：A15.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。
A、正确B、错误正确答案：B16.端电压超前电流的交流电路一定是纯感性电路。
A、正确B、错误正确答案：B17.通常照明电路中灯开得越多，总的负载电阻就越大。
A、正确B、错误正确答案：B18.十进制数25用8421BCD码表示时，高位的bcd码是0010，低位的是0101。
电工电子技术 作业及习题解答【例】在下图所示的各段电路中，已知U ab =10V ， E =5V ，R =5Ω,，试求I 的表达式极其数值。
解： 串联各电压相加等于两端总电压，或由基尔霍夫电压定律，可列出以上各图电压方程，求出相应的电流I ;注意，端电压U ab 参考方向由a 到b ，电阻R 和电动势E 上电压参考方向与之相反时要取负号。
(a) )(E IR U ab -+= A R E U I ab 35510=+=+= (b) E IR U ab += A R E U I ab 15510=-=-=(c) )(E IR U ab -+-= A R E U I ab 35510-=--=--= (d) E IR U ab +-= A R E U I ab 15510-=+-=+-= 教材P33-34页【1.5.2题】在图1.04所示直流电路中，已知U S = 3V ，I S = 3A ，R=1Ω,求 a 、b 、c 三点的电位。
解：某点电位为此点到参考点（即接地点、零电位点）间的电压；a 点点位：V U V S a 3==b 点电位：V V U RI V S S b =+⨯=+=)331(c 点为参考点点位为：0=c V【1.6.3题】求图1.07示电路中通过恒压源的电流 I 1、I 2 及其功率，并说明是起电源作用还是起负载作用。
解： 设 2 Ω 电阻上电流为 I 3， 如右图。
该电阻与 10 V 恒压源并联，故其上电压为10 V ， 所以：I 3 = (10／2) A = 5 A 。
据KVL 定律，左回路：5I 1＋2I 3－40 = 0，则 I 1= 6 A 或外回路：5I 1＋10－40 = 0，有 I 1= 6 A 再用 KCL 定律，求得 I 2= I 1－I 3= 1 A图1.07左恒压源的功率 P 1＝240 W ，由于其电压和电流的实际方向从正极流出，故起电源作用； 右恒压源的功率P 2＝10 W ，由于其电压和电流的实际方向从负极流出，故起负载作用。
电工电子技术课后习题与答案(a)(b)图4-24 习题4、1的图解（a）(b)4、2 在图4-25所示电路中，已知I =10mA，R1 =3kΩ，R2 =3kΩ，R3 =6kΩ，C =2μF，电路处于稳定状态，在时开关S合上，试求初始值(0+)，(0+)。
图4-25解对点写结点电压方程有将有关数据代入有4、3 图4-26所示电路已处于稳定状态，在t = 0时开关S闭合，试求初始值(0+)、(0+)、(0+)、（0+）、(0+)。
图4-26解对结点写KCL方程有4、4 如图4-27所示电路，在t = 0时开关S由位置1合向位置2，试求零输入响应(t)。
图4-27 解开关合向位置1后有零输入响应为4、5 在图4-28所示电路中，设电容的初始电压为零，在t = 0时开关S闭合，试求此后的(t)、(t)。
图4-28解已知，开关在时合上，电路的响应是零状态响应，首先利用戴维南定理对电路进行化简4、6 如图4-29所示电路，开关S在位置a时电路处于稳定状态，在 t = 0时开关S合向位置b，试求此后的(t)、(t)。
图4--29解此时电路的响应是全响应开关由位置a合向位置 b后，零输入响应为零状态响应为全响应为4、7 图4-30所示电路在开关S打开前处于稳定状态，在t = 0时打开开关S，求(t)和t =2ms时电容储存的能量。
图4--30解零输入响应零状态响应全响应当时，4、8 电路如图4-31所示，设电感的初始储能为零，在t = 0时开关S闭合，试求此后的(t)、(t)。
解已知，开关合上后，利用戴维南定理对电路进行化简有图4-31已知，开关合上后，利用戴维南定理对电路进行化简有4、9 图4-32所示为一个继电器线圈。
为防止断电时出现过电压，与其并联一放电电阻，已知V,，线圈电感H，,试求开关S断开时(t)和线圈两端的电压(t)、。
设S断开前电路已处于稳定状态。
解4、10 电路如图4-33所示，在t = 0时开关S合上，试求零输入响应电流(t)。
电工电子技术试题及答案一、选择题1. 什么是电流的基本单位？A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 在电路中，电压与电流的关系是什么？A. 电压等于电流乘以电阻B. 电压等于电流除以电阻C. 电流等于电压除以电阻D. 电流等于电压乘以电阻答案：A3. 欧姆定律适用于哪种电路？A. 仅直流电路B. 仅交流电路C. 直流和交流电路D. 都不适用答案：A二、填空题1. 电阻的单位是______，用符号______表示。
答案：欧姆，Ω2. 一个电路中的总电阻等于各个分电阻的______。
答案：和3. 电流的单位是安培，如果一个电路中的电流为2安培，那么这个电路的电流可以表示为______。
答案：2A三、简答题1. 请简述什么是串联电路，并说明其特点。
答案：串联电路是指电路中的元件首尾相接，形成一个单一的闭合路径。
其特点是通过各个元件的电流相同，总电压等于各个元件电压之和。
2. 什么是并联电路？并联电路的电压和电流有何特点？答案：并联电路是指电路中的元件两端分别连接，形成多个闭合路径。
其特点是各个元件两端的电压相同，总电流等于各个元件电流之和。
四、计算题1. 已知一个电路中的电阻R1为100Ω，R2为200Ω，求当它们串联时电路的总电阻。
答案：总电阻R总= R1 + R2 = 100Ω + 200Ω = 300Ω2. 如果上述电路两端的电压为12V，求通过电路的电流。
答案：根据欧姆定律，电流I = V / R总= 12V / 300Ω = 0.04A3. 如果电路中增加了一个300Ω的电阻R3，并与R1和R2并联，求并联后的总电阻。
答案：首先计算R1和R2并联的电阻R并 = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω = 66.67Ω。
然后计算R并与R3并联的总电阻R总并 = (R并 * R3) / (R并+ R3) = (66.67Ω * 300Ω) / (66.67Ω + 300Ω) ≈ 40Ω请注意，以上内容是虚构的，仅用于示例。
电工电子技术试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件包括电阻、电容和（）。
A. 电感B. 变压器C. 电源D. 继电器2. 欧姆定律描述的是电流、电压和电阻之间的关系，其表达式为（）。
A. V = IRB. I = V/RC. R = V/ID. All of the above3. 以下哪个不是半导体材料？（）A. 硅B. 锗C. 铜D. 砷化镓4. 在三相交流电中，相电压指的是（）。
A. 任意一相与中性点之间的电压B. 任意两相之间的电压C. 任意一相与另一相之间的电压D. 电源线之间的电压5. 电流的单位是（）。
A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）6. 电容器在交流电路中起到的作用是（）。
A. 阻抗B. 短路C. 滤波D. 整流7. 以下哪个是数字电路的基本逻辑门？（）A. 与门（AND）B. 非门（NOT）C. 异或门（XOR）D. All of the above8. 电磁感应定律是由哪位科学家发现的？（）A. 牛顿B. 法拉第C. 欧姆D. 爱迪生9. 在电子电路中，二极管的主要作用是（）。
A. 放大信号B. 整流C. 滤波D. 稳压10. 以下哪个不是电子元件的测量工具？（）A. 万用表B. 示波器C. 电阻箱D. 电烙铁二、填空题（每题2分，共20分）11. 电流的国际单位是______。
12. 电感元件在直流电路中相当于______。
13. 晶体管的三个主要极是发射极、基极和______。
14. 电路中的功率P可以表示为P = VI，其中I是______。
15. 电阻的单位是欧姆，符号为______。
16. 一个完整的正弦波周期包括正半周期和______。
17. 电子电路中的寄生电容通常会引起______效应。
18. 稳压二极管的主要作用是______电压。
19. 运算放大器是一种具有______特性的放大器。
20. 电流的热效应可以用来进行______。
第14章 习题一、选择题1.二极管电路如下图所示，考虑二极管的正向压降为时，输出电压Uo=( )。
A ． B. C. -12V D. -15V2. PN 结加反向电压时，其反向饱和电流是由（ ）。
A. 多子扩散而成 B. 少子扩散而成 C. 少子漂移而成 D. 多子漂移而成3. 一个晶体管的极限参数为P CM =100mW ，ICM=20mA ，U (BR)CEO =15V, 则下列哪种是正常工作状态（ ）。
A. U CE =3V, I C =10mAB. U CE =2V, I C =40mAC. U CE =6V, I C =20mAD. U CE =16V, I C =30mA4.某一正常工作的晶体三极管测得三个管脚对“地”的电位分别为：, 6V, , 则该三极管为（ ）。
A ．NPN 型锗管 B. NPN 型硅管 C. PNP 型锗管 D. PNP 型硅管5. 图示电路中，D 1、D 2为理想二极管，则ao 两端的电压为（ ）。
A ．－3V B ．0V C ．1V D ．4V6.二极管电路如图所示，考虑二极管的正向压降为时，输出电压u o =( )。
A ． B ． C ．-12V D ．-15V7．N 型半导体的多数载流子是电子，因此它应（ ）。
A ．带负电 B. 带正电 C. 不带电8．半导体二极管的主要特点是具有（ ）。
A ．电流放大作用B ．单向导电性C ．电压放大作用9．二极管接在电路中，若测得a 、b 两端电位如图所示，则二极管工作状态为（ ）。
A ．导通 B ．截止 C ．击穿1K Ω12V15VE 1E 1D 1D 2+-U 0(图1)VD10．如果把一个小功率二极管直接同一个电源电压为、内阻为零的电池实行正向连接，电路如图所示，则后果是该管（）。
A．击穿 B．电流为零 C．电流正常 D．电流过大使管子烧坏二、填空题：1．所谓PN结的正向偏置，是指将电源的正极与_____区相接，负极与______区相接，在正向偏置电压大于死区电压的条件下，PN结将_______。
2．PNP型三极管处在放大状态时，3个电极电位以_______极电位最高，______电位最低。
3．三极管工作在放大状态时，发射结需加______电压，集电结需加______电压。
4．稳压管的稳压区是工作在______状态。
5．工作在放大区的某三极管，当IB从20μA增大到40μA时，IC从1mA变为2mA，则它的β值约为__________。
6．二极管具有______，即正向导通，反向截止。
7．当二极管所加的反向电压过高时，反向电流将突然增大，这种现象称为______。
8．NPN型三极管处在放大状态时，3个电极电位以_______极电位最高，______电位最低。
9．在本征半导体硅中，掺入微量三价元素，则成为________________ 半导体。
10．电路如图所示，二极管为同一型号的理想元件，电阻R=4kΩ，电位uA=1V，uB=3V，则电位u F等于_______。
uAuBuF三、综合题1．图示各电路中，E=5V，u i=10sinωtV，二极管的正向压降可忽略不计，试分别画出输出电压u o的波形。
2．电路如图所示，已知iu ＝10sin ωt(V)，试画出iu 与u 的波形。
设二极管正向导通电压可忽略不计。
+u i+uo3. 电路如图1所示，设输入信号u I1,u I2的波形如图2所示，若忽略二极管的正向压降，试画出输出电压u O 的波形，并说明t1,t2时间内二极管D1，D2的工作状态。
u I2D 1图1图2u I1u4．电路如图1所示，设D 1，D 2均为理想元件，已知输入电压u i =150sin t V 如图2所示，试画出电压u O 的波形。
D(a)(b)(c)(d)D 2D 1u O+- 图1图25．电路如图所示，试分析当u I V =3时，哪些二极管导通当u I V =0时，哪些二极管导通（写出分析过程并设二极管正向压降为0.7 V ）。
D D D 346D 1，D 2为理想元件，试计算电路中电流I 1，I 2的值。
23k +-第15章习题一、选择题1．选用差动放大电路的最大优点是（ ）。
A ．差模电压放大倍数高 B. 输出阻抗小 C. 输入阻抗高 D. 温漂小2．差模输入信号是差动放大电路2个输入端信号的（ ）。
A. 和 B. 差 C. 比值 D. 平均值3．与甲类功率放大方式比较，乙类OCL 互补对称功放的主要优点是( )。
A. 不用输出变压器 B.不用输出端大电容C. 效率高D.无交越失真4. 对于基本共射放大电路的特点，其错误的结论是（）。
A．输出电压与输入电压相位相同 B．输入电阻，输出电阻适中C．电压放大倍数大于1 D．电流放大倍数大于15．某共射放大电路如图所示，其中R b=470Ω，Rc=2kΩ，若已知Ic=1mA，V CE =7V, V BE=, r be=Ω, β=50，则说明( )。
A．7100.7o CEui BEu uAu u====B.1230.7o C cui BEu I RAu V--⨯====-C.62.5//o C c c cui b i i b beu I R R RAu I R R R rββ-===-=-≈-D.25062.51.6oui beu RcAu rβ==-=-⨯=-6.直接耦合放大电路存在零点漂移的原因是( )。
A. 电阻阻值有误差B. 晶体管参数的分散性C. 晶体管参数受温度影响D. 电源电压不稳定7.用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使单端电路的（）。
A. 差模放大倍数数值增大B. 抑制共模信号能力增强C. 差模输入电阻增大D. 抑制共模信号能力减弱8.电路如图所示，设晶体管工作在放大状态，欲使静态电流I C减小，则应（〕。
A. 保持U CC，R B一定，减小R CB. 保持U CC，R C一定，增大R BC. 保持R B，R C一定，增大U CC++ C1C2RBRC+UCC+ -+ -uoui9．电路如图所示，已知R15k，R215k，R310k，R C2k，R E2k,当电阻R2不慎被短路后,(如图),该电路中的晶体管处于〔〕。
A. 截止状态B. 放大状态C. 饱和状态R 1R C TR 2R 3R E+U CC+12 V10．对放大电路进行静态分析的主要任务是（ ）。
A. 确定电压放大倍数Au B. 确定静态工作点QC. 确定输入电阻r i ，输出电阻r o二、填空题： 1．在NPN 型共射极放大电路中，输出电压的底部失真是__________失真，顶部失真是__________失真。
2．电路如图所示，设VCC ＝12V ，Rb=300K Ω,Re=Ω,UBE=,β=100,则静态电流IC ≈__________ 。
3．在OCL 互补对称功放电路中，当电源电压为±18V ，负载电阻RL ＝8Ω，UCES ＝2V 时，则最大输出功率POM 为______________ 。
4．电压放大倍数、__________和__________是放大电路的三个主要性能指标。
5．共集放大电路的的主要特点：电压放大倍数__________；输入电阻__________；输出电阻__________。
6．直接耦合放大电路的最大问题是__________。
7．在功率放大电路中为了获得较大的输出功率，往往要考虑到晶体管的极限参数__________、__________和__________。
8．放大电路如图所示，其中的晶体管工作在__________。
++β=50C 1C 2R L500k Ω4k Ω+-+u i u o +12V9．射极输出器的输入输出公共端是__________。
10．如图示放大电路中接线有错误的元件是__________。
+T-R BR Lu oU CC－+C 1C 2R Cu i+-+-三、计算题1．在下图所示电路中，R B1=Ω, R B2=Ω, R C =2K Ω, U BE =, R E =1K Ω, R L =2 K Ω, E C =12V, 三极管的β=30 ,r be =Ω,。
试求：（1）此放大电路的静态工作点；（2）画出该电路的微变等效电路图；（3）计算电压放大倍数AU ，输入电阻R i ，输出电阻R o 。
2．有三个参数不同的共发射极放大电路，在输入正弦信号后，用示波器观察到各输出电压波形分别如图(a)、(b ）、（c ）所示。
试说明它们各属于什么失真（饱和、截止）如何才能消除失真（假定V CC 、R C 不可调，可调节的是输入信号u i 、R B 的大小）3．在图所示放大电路中，已知R c =2k Ω R E =2k Ω,晶体管的β=30，r be =1k Ω,试画出该放大电路的微变等效电路，推导出由集电极输出和由发射极输出时的电压放大倍数，求出U i =1mv 时的U O1和U O2。
4．电路如图所示，晶体管的β＝80，r bb’ =100Ω。
分别计算R L =∞和R L =3k Ω时的Q 点、uA 、i R 和oR 。
R CR b +E CU sV o +R s 3k Ω56k Ω5k ΩR L15V5．放大电路如下图所示，晶体管的电流放大系数β=50，U BE .V =06，R B1=110 k Ω， R B2=10 k Ω， RC = 6 k ，RE = 400 ，RL ＝6 k ， 要 求：(1) 计算静态工作点；(2)画出微变等效电路；(3)计算电压放大倍数。
+R B1R B2R CR ERLu o u i +C 2C 112VCBE +－+－6．放大电路如图所示，要求：(1)画出电路的直流通道， 交流通道以及微变等效电路图；(2) 电 容1C 、2C 、EC 在电路中起什么作用(3)电阻1E R 与2E R 在电路中的作用有何异同点+++R B1R B2R CR E1R E2u ou i+U CCC 1C 2C E+－+－7．固定偏置放大电路如图所示，已知U CC V =20，U BE .V =07，晶体管的电流放大系数β=100，欲满足I CmA =2，U CE V =4的要求，试求电阻R B ，R C 的阻值。
oU CC8．放大电路如图所示，已知晶体管的=100，C k=24.Ω,R E k =15.Ω,U CC V =12，忽略U BE 。
若要使U CE 的静态值达到，估算R B 1，R B2的阻值。
+U CC9．电路如图1所示，晶体管T 的输出特性如图2所示，已知U CC =20V ，R C =05. k Ω，晶体管工作在Q 点时的I B =200μA ，要求：(1)试计算偏置电阻R B ，此时的电流放大系数β，晶体管的集射极电压降U CE 。
