(完整版)电工电子技术试题

电工电子技术考试题库一、选择题1. 电流的单位是：A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)2. 电阻的基本单位是：A. 欧姆(Ω)B. 千欧姆(kΩ)C. 兆欧姆(MΩ)D. 微欧姆(μΩ)3. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 变压器4. 欧姆定律的公式是：A. V = I * RB. V = I / RC. I = V / RD. I = V * R5. 串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻之差D. 各电阻之商6. 并联电路中，总电阻的倒数等于：A. 各电阻之和的倒数B. 各电阻倒数之和C. 各电阻倒数之积D. 各电阻之商的倒数7. 交流电的频率单位是：A. 赫兹(Hz)B. 伏特(V)C. 安培(A)D. 欧姆(Ω)8. 以下哪个是半导体材料？A. 铜B. 铁C. 硅D. 铝9. 三极管的放大作用是利用：A. 电流控制电流B. 电压控制电流C. 电流控制电压D. 电压控制电压10. 整流电路的作用是将：A. 直流电转换为交流电B. 交流电转换为直流电C. 直流电转换为高频信号D. 高频信号转换为直流电二、填空题11. 电路的基本组成部分包括电源、_________和负载。

12. 电容器的单位是法拉(F)，1微法拉(μF)等于_________法拉。

13. 电流的流动方向是_________电荷的移动方向。

14. 电路中，电压与电流的关系可以用_________定律来描述。

15. 串联电路的总电阻等于各个电阻的_________。

16. 并联电路的总电阻的倒数等于各个电阻倒数的_________。

17. 交流电的周期性变化可以用_________来表示。

18. 半导体材料的导电能力介于_________和绝缘体之间。

19. 三极管的三个极分别是发射极、基极和_________。

20. 整流电路的输出波形是_________。

电工电子技术试题一、填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。

2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。

3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及之和成反比。

5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。

7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为 218 伏。

8、串联电路中的处处相等，总电压等于各电阻上之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则 15 瓦灯泡较亮，而 100 瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。

11、频率是单位时间内交流电重复变化的次数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为 u=20sin(314t- ４０°) ，相量式为。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为 537 伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1A 安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗X L＝ 25.12 欧。

如通过电流的频率为10000赫，其感抗X L＝ 5024 欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝ 318 欧，如接在2000赫的交流电源上，它的容抗X C＝ 7.95 欧。

17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝ 1000Hz ，周期Ｔ＝ 0.001 秒，角频率ω＝ 6280 ，最大值Im= 100mA ，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。

电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。

A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。

A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。

A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。

A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。

A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。

A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。

A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。

A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。

A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。

A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。

电工电子技术试题及答案一、选择题1. 以下哪个不是基本的电子元件？A. 电阻B. 电容器C. 电感器D. 变压器答案：D2. 欧姆定律描述了什么关系？A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系答案：A3. 在交流电路中，电感器对电流的阻碍作用称为：A. 电阻B. 电容C. 电抗D. 阻抗答案：C4. 以下哪个是半导体材料？A. 铜B. 银C. 硅D. 铝答案：C5. 一个完整的电路通常由哪些部分组成？A. 电源、导线、开关、负载B. 电源、开关、负载C. 导线、开关、负载D. 电源、导线、负载答案：A二、填空题6. 电流的单位是________。

答案：安培（A）7. 电压源和电流源的主要区别在于，电压源具有________，而电流源具有________。

答案：恒定电压特性；恒定电流特性8. 一个电路的功率P等于电压V和电流I的乘积，即P=V×I，其中P 的单位是________。

答案：瓦特（W）9. 正弦波交流电的频率f与周期T的关系是f=________。

答案：1/T10. 在数字电路中，最基本的逻辑门是________、与门（AND）、或门（OR）和非门（NOT）。

答案：异或门（XOR）三、简答题11. 什么是三相交流电？它有哪些特点？答案：三相交流电是由三个频率相同、幅值相等、相位相差120度的正弦波组成的交流电。

其特点是可以提供更稳定的功率输出，常用于工业电力系统。

12. 什么是基尔霍夫定律？请简述其内容。

答案：基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

KCL指出，进入一个节点的电流之和等于离开该节点的电流之和；KVL指出，在一个闭合回路中，沿着回路的电压降之和等于电压升之和。

四、计算题13. 一个串联电路中，电阻R1=100Ω，R2=200Ω，电源电压U=24V。

求电路的总电阻和总电流。

答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。

一选择题：1、理想二极管的反向电阻为（ B ）。

A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。

(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。

(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω （d ）30)t ω+o 6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。

(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω1、3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。

A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。

A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。

A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。

电工与电子技术试题及答案电工与电子技术试题（一）一、名词解释１）电路２）电流３）电阻二、填空题１）电路是电流通过的路径，通常由电源、负载和中间环节三部分组成。

电路的作用有两个，一是实现电能的传输和转换，二是实现信号处理２）电源电动势是表示非静电力做功能力的物理量，在数值上等于把单位正电荷从负极经电源内部移至正极时，非静电力所做的功。

３）正弦交流电的三要素是最大值、角频率和初相位。

４）正弦交流电u=311sin(314t+600)V,其峰值电压为311V，有效值电压为220V，角频率为314rad/s,频率为50Hz,周期为0.02s,初相位为600。

5) 通常规定36V的电压为安全工作电压6 ) 三相对称负载作星形连接时，Ut= Up.7) 原绕组为660匝的单相变压器，接入220V交流电源后，副绕组电压为110V，则副绕组的匝数为330匝。

8) 发生触电事故,必须对触电者进行急救,急救的首要措施是切断电源。

9) 物质对电流的阻碍作用叫做电阻。

10) 供电系统的保护接地，其接地电阻应小于4欧。

三、选择题1）电阻的倒数称为电导,40Ω的电阻,电导是( D )S.A) 1 B) 10 C) 0.5 D)0.0252) 线性电阻元件的特点是( A )A)电阻值R是一个常数B)U与I成反比C)伏安特性是一条曲线D)电阻值R随端电压U的改变而改变3）用电器所标或仪表所指示的交流电压、电流的数值是（ B ）A）最大值B）有效值C）平均值D）瞬时值4)符号表示( C )A)电容B)电阻C)熔断器D)灯泡5）把用电设备的金属外壳用电阻很小的导线与接地体可靠地连接起来，这种接地方式叫（ C ）A）工作接地B）保护接零C）保护接地D）重复接地6）原绕组为660匝的单相变压器，接入220V交流电源后，副绕组电压为110V，则副绕组的匝数为（ A ）匝A）330匝B）33匝C）11匝D）110匝7)N型半导体的形成是在本征半导体中掺入( C )A）三价元素B）四价元素C）五价元素D）硅和锗8)在单相桥式整流电路中,流过二极管的平均电流为( C )A）I0 B）2I0 C）I0/2 D）0.78I09）当负载作星形连接时,负载越趋于称,中线电流就越( C )A)大B) 不变C) 趋近于零D)不能确定10）供电系统的保护接地，其电阻应小于（B ）A）2ΩB）4ΩC）8ΩD）12Ω11)为使三极管具有电流放大作用必须使三极管( B )A）发射结正偏、集电结正偏B）发射结正偏、集电结反偏C）发射结反偏、集电结正偏D）发射结反偏、集电结反偏四、计算题1）两个10μF的电容串联，总电容等于多少？2）一台变压器原、副绕组分别为1000匝和100匝，空载接入电压为220V的交流电源，则副绕组的电压为多少伏？3）三个电工与电子技术试题（二）一、名词解释1)交流电2) 节点3) 网孔二、填空１）基尔霍夫电流定律指出，在任一瞬间，流入某一节点的电流之和应该应该等于流出该节点的电流之和。

电工学模拟试题（一）一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在 图 示 电 路 中，已 知 U S = 2 V ，I S = -2 A 。

A 、B 两 点 间 的 电 压 U AB 为 ( )。

(a) -3 V(b) -1 V(c) -2 V1题2题2、在 图 示 电 路 中 ，U S，I S 均 为 正 值，其 工 作 状 态 是 ( )。

(a) 电 压 源 发 出 功 率 (b) 电 流 源 发 出 功 率 (c) 电 压 源 和 电 流 源 都 不 发 出 功 率3、半 导 体 二 极 管 的 主 要 特 点 是 具 有（ ）。

(a) 电 流 放 大 作 用 (b) 单 向 导 电 性 (c) 电 压 放 大 作 用 4、旋 转 磁 场 的 转 速 n 1 与 极 对 数 p 和 电 源 频 率 f 的 关 系 是( ) 。

(a) n fp160=(b) n f p 1602= (c) n p f160= 5、若 把 电 路 中 原 来 电 位 为 －2 V 的 一 点 改 为 电 位 参 考 点，则 改 后 的 电 路 中，各 点 电 位 比 原 来( )。

(a) 变 高 (b) 变 低 (c) 不 能 确 定 6、某 三 相 电 源 的 电 动 势 分 别 为 e t A =+︒2031416sin()V ，e B = 20 sin (314 t －104︒) ，e t C V =+︒20314136sin()，当 t = 13 s 时，该 三 相 电 动 势 之 和 为 ( )。

(a) 20 V (b)202V(c) 0 V7、 某 三 角 形 联 接 的 纯 电 容 负 载 接 于 三 相 对 称 电 源 上，已 知 各 相 容 抗 X C = 6 Ω，线 电 流 为 10 A ，则 三 相 视 在 功 率 ( )。

(a) 1 800 V A (b) 600 V A (c) 600 W8、 图 示 电 路 中，R = X L = X C = 1 Ω，则 电 压 表 的 读 数 为 ( )。

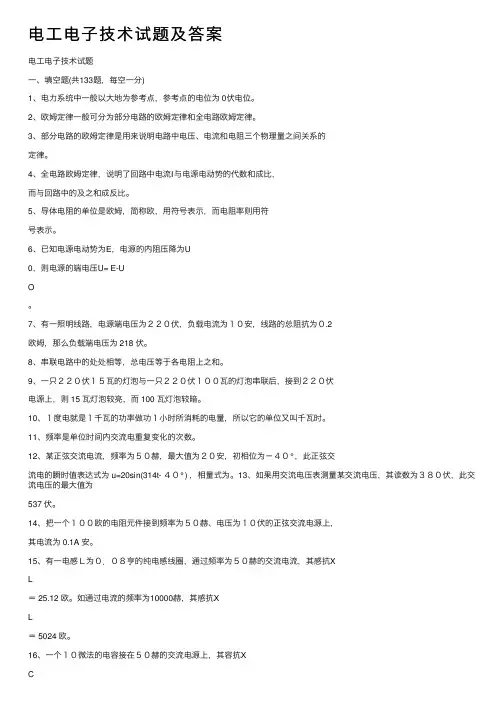

电⼯电⼦技术试题及答案电⼯电⼦技术试题⼀、填空题(共133题，每空⼀分)1、电⼒系统中⼀般以⼤地为参考点，参考点的电位为 0伏电位。

2、欧姆定律⼀般可分为部分电路的欧姆定律和全电路欧姆定律。

3、部分电路的欧姆定律是⽤来说明电路中电压、电流和电阻三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成⽐，⽽与回路中的及之和成反⽐。

5、导体电阻的单位是欧姆，简称欧，⽤符号表⽰，⽽电阻率则⽤符号表⽰。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-UO。

7、有⼀照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为 218 伏。

8、串联电路中的处处相等，总电压等于各电阻上之和。

9、⼀只２２０伏１５⽡的灯泡与⼀只２２０伏１００⽡的灯泡串联后，接到２２０伏电源上，则 15 ⽡灯泡较亮，⽽ 100 ⽡灯泡较暗。

10、１度电就是１千⽡的功率做功１⼩时所消耗的电量，所以它的单位⼜叫千⽡时。

11、频率是单位时间内交流电重复变化的次数。

12、某正弦交流电流，频率为５０赫，最⼤值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为 u=20sin(314t- ４０°) ，相量式为。

13、如果⽤交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最⼤值为537 伏。

14、把⼀个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1A 安。

15、有⼀电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝ 25.12 欧。

如通过电流的频率为10000赫，其感抗XL＝ 5024 欧。

16、⼀个１０微法的电容接在５０赫的交流电源上，其容抗XC＝ 318 欧，如接在2000赫的交流电源上，它的容抗XC＝ 7.95 欧。

17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝ 1000Hz ，周期Ｔ＝ 0.001 秒，⾓频率ω＝ 6280 ，最⼤值Im= 100mA ，有效值Ｉ＝100/1.414 mA ，初相位φ＝π／4 。

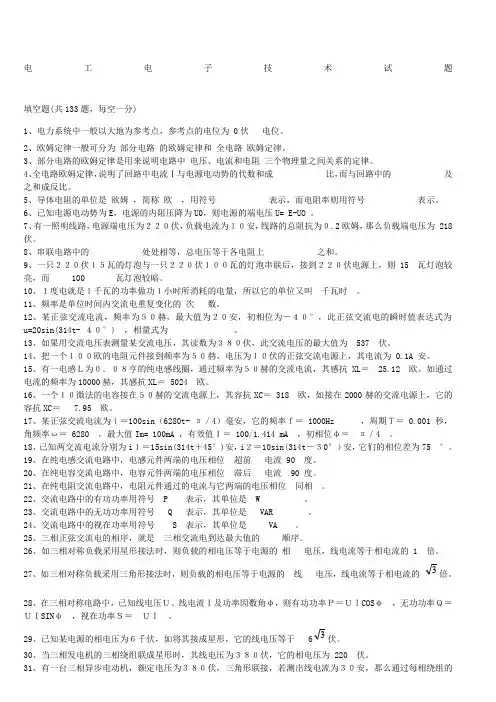

电工电子技术试题填空题(共133题，每空一分)1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。

2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。

3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及之和成反比。

5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-UO 。

7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为 218 伏。

8、串联电路中的处处相等，总电压等于各电阻上之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则 15 瓦灯泡较亮，而 100 瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。

11、频率是单位时间内交流电重复变化的次数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为u=20sin(314t- ４０°) ，相量式为。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为 537 伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为 0.1A 安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝ 25.12 欧。

如通过电流的频率为10000赫，其感抗XL＝ 5024 欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗XC＝ 318 欧，如接在2000赫的交流电源上，它的容抗XC＝ 7.95 欧。

17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝ 1000Hz ，周期Ｔ＝ 0.001 秒，角频率ω＝ 6280 ，最大值Im= 100mA ，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。

电工电子技术试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件包括电阻、电容和（）。

A. 电感B. 变压器C. 电源D. 继电器2. 欧姆定律描述的是电流、电压和电阻之间的关系，其表达式为（）。

A. V = IRB. I = V/RC. R = V/ID. All of the above3. 以下哪个不是半导体材料？（）A. 硅B. 锗C. 铜D. 砷化镓4. 在三相交流电中，相电压指的是（）。

A. 任意一相与中性点之间的电压B. 任意两相之间的电压C. 任意一相与另一相之间的电压D. 电源线之间的电压5. 电流的单位是（）。

A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）6. 电容器在交流电路中起到的作用是（）。

A. 阻抗B. 短路C. 滤波D. 整流7. 以下哪个是数字电路的基本逻辑门？（）A. 与门（AND）B. 非门（NOT）C. 异或门（XOR）D. All of the above8. 电磁感应定律是由哪位科学家发现的？（）A. 牛顿B. 法拉第C. 欧姆D. 爱迪生9. 在电子电路中，二极管的主要作用是（）。

A. 放大信号B. 整流C. 滤波D. 稳压10. 以下哪个不是电子元件的测量工具？（）A. 万用表B. 示波器C. 电阻箱D. 电烙铁二、填空题（每题2分，共20分）11. 电流的国际单位是______。

12. 电感元件在直流电路中相当于______。

13. 晶体管的三个主要极是发射极、基极和______。

14. 电路中的功率P可以表示为P = VI，其中I是______。

15. 电阻的单位是欧姆，符号为______。

16. 一个完整的正弦波周期包括正半周期和______。

17. 电子电路中的寄生电容通常会引起______效应。

18. 稳压二极管的主要作用是______电压。

19. 运算放大器是一种具有______特性的放大器。

20. 电流的热效应可以用来进行______。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将 。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为 。

完整版电⼯电⼦技术检测题习题含答案第1章检测题（共100分，120分钟）⼀、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备, 负载是把—电—能转换成其它形式能量的设备。

2、对电阻负载⽽⾔，当电压⼀定时，负载电阻越⼩，则负载越⼤，通过负载的电流和负载上消耗的功率就越⼤；反之，负载电阻越⼤，说明负载越⼩。

3、实际电路中的元器件，其电特性往往多元⽽复杂，⽽理想电路元件的电特性则是单⼀和确切的。

4、电⼒系统中构成的强电电路，其特点是⼤电流、⼤功率；电⼦技术中构成的弱电电路的特点则是⼩电流、⼩功率。

5、常见的⽆源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正⽐变化的电路称为线性电路。

此类电路中各⽀路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的⽅向取向称为关联⽅向，这种⽅向下计算的功率为正值时,说明元件吸收电能；电流沿电压升⾼的⽅向取向称为⾮关联⽅向，这种⽅向下计算的功率为正值时，说明元件供出电能。

&电源向负载提供最⼤功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最⼤功率为U S2/4R S。

9、电压是产⽣电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束：电路中各⽀路电流任意时刻均遵循KCL定律;回路上各电压之间的关系则受KVL定律的约束。

这三⼤定律是电路分析中应牢固掌握的三⼤基本规律。

⼆、判断正误：（每⼩题1分，共10分）1、电路分析中描述的电路都是实际中的应⽤电路。

（错）2、电源内部的电流⽅向总是由电源负极流向电源正极。

（错）3、⼤负载是指在⼀定电压下，向电源吸取电流⼤的设备。

A B C AB 电工电子技术试题一及答案一、填空题(30 分，每题 2 分) 1、基尔霍夫电流定律的文字描述为。

2、电路中 A 、B 、C 三点的电位： V ＝2V ，V ＝5V ，V ＝0V ，则： U ＝( )Ｖ，参考点是( )点。

如果以 A 点为参考点，则：V ＝( )V ，V ＝( )V ，V ＝( )V 。

A B C3、两个均为 40 μF 的电容串联后总电容为 μF ，它们并联后的总电容为μF 。

4 、 十 进 制 151 ， 二进 制 是 ， 十六 进 制是。

5、二极管的主要特性就是。

6、我国交流电的频率为 50Hz ，其周期为 秒。

7 、 磁 感应强度是表示磁场内某点的磁场 和的物理量。

8、触 发 器 有 个 稳 态 ， 存 储 8 位 二 进 制 信 息 要 个 触 发器 。

9、一 个 基 本 R S 触 发 器 在 正 常 工 作 时 ，不 允 许 输 入 R = S = 1 的 信 号 ， 因 此 它 的 约 束 条 件 是。

10、半导体数 码 显 示 器 的 内 部 接 法 有 两 种 形 式 ： 共 接 法 和 共接 法 。

1 1 、寄 存 器 按 照 功 能 不 同 可 分 为 两 类 ： 寄 存 器 和 寄存 器 。

1 2 、 带 电 装 表接 电 工 作 时 ， 应 采 取 防 止 和的 安全 措 施 。

1 3 、 在正弦交流电路中，电容 C 越大，频率 f 越高，则其容抗越 。

1 4 、 若电流的计算值为负，则说明其参考方向与实际方向。

15、一电感线圈接到 f=50Hz 的交流电路中，感抗 XL=50Ω，若改接到 f=150Hz 的电源时，则感抗 XL 为Ω。

32二、选择题（20 分，每题 2 分） 1、（）电荷运动的方向为电流的正方向。

A 、正B 、负2、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（）。

Ａ、发热量较大Ｂ、发热量较小Ｃ、没有明显差别3、万用表的转换开关是实现（ ）。

电工电子技术试题一及答案一、填空题(30分，每题2分)1、基尔霍夫电流定律的文字描述为 。

2、电路中A 、B 、C 三点的电位：V A ＝2V ，V B ＝5V ，V C ＝0V ，则：U AB ＝( )Ｖ，参考点是( )点。

如果以A 点为参考点，则：V A ＝( )V ，V B ＝( )V ，V C ＝( )V 。

3、两个均为40的电容串联后总电容为 ，它们并联后的总电容为 。

4、十进制151，二进制是 ，十六进制是 。

5、二极管的主要特性就是 。

6、我国交流电的频率为50Hz ，其周期为 秒。

7、磁感应强度是表示磁场内某点的磁场 和 的物理量。

8、触发器有 个稳态，存储8位二进制信息要 个触发器。

9、一个基本RS 触发器在正常工作时，不允许输入R=S=1的信号，因此它的约束条件是 。

10、半导体数码显示器的内部接法有两种形式：共 接法和共 接法。

11、寄存器按照功能不同可分为两类： 寄存器和 寄存器。

12、带电装表接电工作时，应采取防止 和 的安全措施。

13、在正弦交流电路中，电容C 越大，频率f 越高，则其容抗越________。

14、若电流的计算值为负，则说明其参考方向与实际方向________。

15、一电感线圈接到f=50Hz 的交流电路中，感抗XL=50Ω，若改接到f=150Hz的电源时，则感抗XL 为 Ω。

F μF μF μ二、选择题（20分，每题2分）1、（）电荷运动的方向为电流的正方向。

A、正B、负2、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（）。

Ａ、发热量较大Ｂ、发热量较小Ｃ、没有明显差别3、万用表的转换开关是实现（）。

Ａ、各种测量种类及量程的开关Ｂ、万用表电流接通的开关Ｃ、接通被测物的测量开关4、产生串联谐振的条件是（）。

A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL ≤Xc5、额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（）。

温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.据一些资料表明,心跳呼吸停止,在( )min内进行抢救,约80%可以救活。

A. 1B. 2C. 3答案:A2. 相线截面＞35mm2时，PE线截面为( )。

A.16mm2B.相线截面的一半C.与相线相同D.4mm2答案:B3. 我国电缆产品的型号由大写的汉语拼音字母和阿拉伯数字组成。

数字除标注电缆的一些参数外，还标注电缆的( )。

A.导体材料B.内护层材料C.绝缘材料D.外护层材料答案:D4. 高压断路器的弹簧储能操作机构可采用( )操作电源。

A.交流B.交流或直流C.直流答案:B5. 对于直接触电可采取( )等措施。

A.加强绝缘B.布置安全电压C.电气隔离D.等电位环境答案:B6. 万用表电压量程2.5V是当指针指在( )位置时电压值为2.5V。

A.1/2量程B.满量程C.2/3量程答案:B7. 如果发电机的电流达到额定值而其电压不足额定值，则需( )线圈的匝数。

A.减小淬火变压器一次B.增大淬火变压器一次C.减小淬火变压器二次D.增大淬火变压器二次答案:B8. 电气火灾的引发是由于危险温度的存在,其中短路.设备故障.设备非正常运行及( )都可能是引发危险温度的因素。

A.导线截面选择不当B.电压波动C.设备运行时间长答案:A9. 测量轧钢机的轧制力时，通常选用( )做为传感器。

A.压力传感器B.压磁传感器C.霍尔传感器D.压电传感器答案:B10. 如果是在交班的过程中，需要进行重要操作，仍由( )负责处理，必要时可请接班人员协助工作。

A.交班人员B.接班人员C.调度人员答案:A11. 额定漏电动作电流30mA及30mA以下的漏电保护装置，当漏电电流为额定漏电动作电流时，动作时间不得超过( )s。

A.0.5B.0.2C.0.1D.0.04答案:B12. 下列关于晶体三极管的叙述( )是正确的。

电工电子技术习题（附答案）一、单选题（共30题，每题1分，共30分）1、目前铁路IP网的IP地址属于( )地址。

A、A类B、B类C、C类D、D类正确答案：A2、Ethernet Switch的100Mbit/s全双工端口的带宽为( )。

A、100Mbit/sB、20Mbit/sC、200Mbit/sD、10/100Mbit/s正确答案：C3、扩音机与扬声器直接配接,通常叫低阻配接,适用于( )输出的扩音机。

A、小功率定压B、小功率C、小功率定阻D、大功率正确答案：C4、华为接入网ESC显示故障或者离线,可能原因( )。

A、数据配置错误B、ESC板故障或者跳线错误C、与ESC通信的RSA,RSP,PV8,PV4故障D、以上都有可能正确答案：D5、100W扩音机输出阻抗是( )。

A、36欧B、50欧C、30欧D、60欧正确答案：A6、(考题). 郑西高铁ZXMP S385设备SE以太网板用户端口( )A、16个B、9个C、24个D、4个正确答案：B7、话路CH17对应的时隙是( )。

A、TS16B、TS17C、TS18D、TS19正确答案：C8、视频信号画面的像素数量4CIF指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：B9、通信段管内各站段会议系统通道均为主备用通道,主用通道为64 kbit/s可视会议,备用通道为四线音频会议。

当会议主通道故障时可通过会议汇接机操作台瞬间转换为备用通道,对会议过程无影响。

( )A、对B、错数据网正确答案：B10、应急通信线路设备的日常维护项目以下哪一项不属于月周期测试( )。

A、连接线、插件检查B、通话柱通话试验C、抢险工具等其他器材性能检查数量核对D、电缆复用器检查、室外连接试验正确答案：D11、(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C12、以下不是数据链路层的功能是( )A、帧同步B、对“帧”的差错检测与恢复C、链路连接的建立和分离D、对“比特流”的差错检测与恢复正确答案：B13、综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-5C、10-4D、10-3正确答案：D14、一般情况下,路由器与路由器之间的连接需要使用( )网线。

电工电子技术考试题及答案大全考试题一：直流电路计算1. 在一个具有10 Ω 电阻和5 V 电源的电路中，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 5V / 10Ω = 0.5A。

2. 如果一个电路中有两个并联的电阻，一个是4 Ω，另一个是6 Ω，计算并联电路的等效电阻。

答案：根据并联电阻公式，1/等效电阻= 1/4Ω + 1/6Ω = 3/12Ω +2/12Ω = 5/12Ω。

所以，等效电阻= 12Ω / 5 = 2.4Ω。

3. 一个电阻为8 Ω 的电路中有一个 12 V 的电源，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 12V / 8Ω = 1.5A。

考试题二：交流电路计算1. 在一个具有50 Ω 电阻和 100 V 峰值电压的交流电路中，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 100V / 50Ω = 2A。

2. 一个交流电路中有一个8 Ω 的电阻和一个2 μF 的电容，电源的频率为 50 Hz，求电路中的电抗和相位角。

答案：电阻的电抗 XR = 8Ω，电容的电抗XC = 1 / (2πfC) = 1 / (2π × 50 × 2 × 10^-6) = 159.155Ω。

总电抗XT = √（XR^2 + XC^2）= √（8^2 + 159.155^2）≈ 159.161Ω。

相位角θ = arctan (XC / XR) = arctan (159.155 / 8) ≈ 86.431°。

3. 一个电路中有一个10 Ω 的电阻和一个 5 mH 的电感，电源的频率为 1000 Hz，求电路中的电抗和相位角。

答案：电阻的电抗 XR = 10Ω，电感的电抗XL = 2πfL = 2π × 1000 ×5 × 10^-3 ≈ 31.416Ω。
