汽车发动机电控系统概述

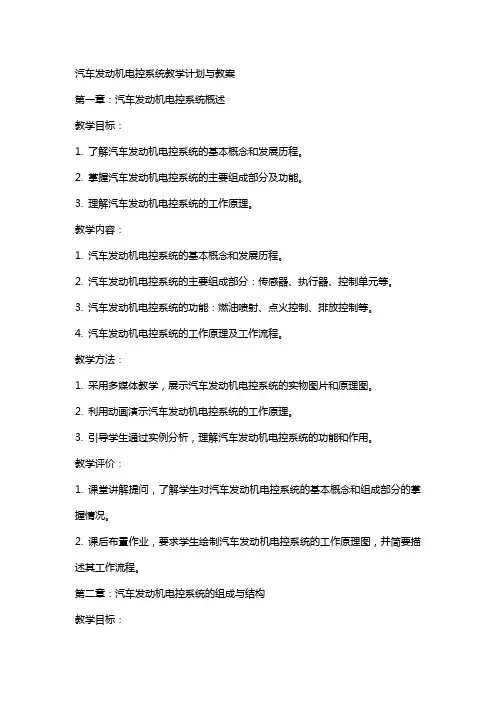

汽车发动机电控系统教学计划与教案第一章：汽车发动机电控系统概述教学目标：1. 了解汽车发动机电控系统的基本概念和发展历程。

2. 掌握汽车发动机电控系统的主要组成部分及功能。

3. 理解汽车发动机电控系统的工作原理。

教学内容：1. 汽车发动机电控系统的基本概念和发展历程。

2. 汽车发动机电控系统的主要组成部分：传感器、执行器、控制单元等。

3. 汽车发动机电控系统的功能：燃油喷射、点火控制、排放控制等。

4. 汽车发动机电控系统的工作原理及工作流程。

教学方法：1. 采用多媒体教学，展示汽车发动机电控系统的实物图片和原理图。

2. 利用动画演示汽车发动机电控系统的工作原理。

3. 引导学生通过实例分析，理解汽车发动机电控系统的功能和作用。

教学评价：1. 课堂讲解提问，了解学生对汽车发动机电控系统的基本概念和组成部分的掌握情况。

2. 课后布置作业，要求学生绘制汽车发动机电控系统的工作原理图，并简要描述其工作流程。

第二章：汽车发动机电控系统的组成与结构教学目标：1. 掌握汽车发动机电控系统各组成部分的结构和功能。

2. 了解汽车发动机电控系统各组成部分的相互关系。

3. 熟悉汽车发动机电控系统的故障诊断方法。

教学内容：1. 传感器：进气温度传感器、氧传感器、爆震传感器等。

2. 执行器：喷油器、点火器、节气门控制单元等。

3. 控制单元：发动机控制单元（ECU）的结构和功能。

4. 故障诊断方法：故障自诊断系统（OBD）、故障码读取与清除等。

教学方法：1. 采用实物展示，引导学生了解汽车发动机电控系统各组成部分的结构和功能。

2. 通过示意图，展示汽车发动机电控系统各组成部分的相互关系。

3. 利用模拟故障实例，讲解故障诊断方法及故障排除技巧。

教学评价：1. 课堂讲解提问，了解学生对汽车发动机电控系统各组成部分的结构和功能的掌握情况。

2. 课后布置作业，要求学生分析实际故障案例，运用故障诊断方法解决问题。

第三章：汽车发动机电控系统的燃油喷射控制教学目标：1. 掌握汽车发动机电控系统燃油喷射控制的基本原理。

汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。

二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。

它们的作用是将各种参数转换为电信号，供电脑进行处理。

常见的传感器包括氧气传感器、水温传感器、空气流量计等。

2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。

它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。

不同型号和品牌的汽车使用不同类型和规格的电脑。

3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。

常见的执行机构包括喷油嘴、点火线圈等。

4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。

它可以分为CAN总线、LIN总线等。

5. 电源系统电源系统是汽车发动机电控系统的基础。

它包括蓄电池、发电机等。

三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。

2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。

3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。

4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。

比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。

5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。

比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。

四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

汽车发动机电控系统教学计划与教案第一章：汽车发动机电控系统概述1.1 教学目标1. 了解汽车发动机电控系统的基本概念和发展历程。

2. 掌握汽车发动机电控系统的主要组成部分及其功能。

3. 理解汽车发动机电控系统的工作原理。

1.2 教学内容1. 汽车发动机电控系统的基本概念和发展历程。

2. 汽车发动机电控系统的主要组成部分：传感器、执行器、控制单元等。

3. 汽车发动机电控系统的功能：燃油喷射、点火控制、排放控制等。

4. 汽车发动机电控系统的工作原理及工作流程。

1.3 教学方法1. 采用讲授法，讲解汽车发动机电控系统的基本概念、发展历程、组成部分、功能及工作原理。

2. 采用案例分析法，分析具体汽车发动机电控系统的工作流程。

3. 采用小组讨论法，让学生分组讨论汽车发动机电控系统的优势和应用。

1.4 教学评价1. 课堂问答：检查学生对汽车发动机电控系统基本概念的理解。

2. 小组讨论：评估学生在讨论中的表现，了解他们对汽车发动机电控系统的认识。

第二章：传感器及其在电控系统中的应用2.1 教学目标1. 了解传感器在汽车发动机电控系统中的作用和重要性。

2. 掌握常见汽车发动机传感器的基本原理和结构。

3. 理解传感器信号的处理和输出方式。

2.2 教学内容1. 传感器在汽车发动机电控系统中的作用和重要性。

2. 常见汽车发动机传感器：进气温度传感器、氧传感器、爆震传感器等。

3. 传感器信号的处理和输出方式：模拟信号、数字信号等。

2.3 教学方法1. 采用讲授法，讲解传感器在汽车发动机电控系统中的作用、常见传感器的原理和结构。

2. 采用演示法，展示传感器信号的处理和输出方式。

3. 采用实验法，让学生动手检测传感器信号。

2.4 教学评价1. 课堂问答：检查学生对传感器在汽车发动机电控系统中作用和重要性的理解。

2. 实验报告：评估学生对传感器信号检测的掌握程度。

第三章：执行器及其在电控系统中的应用3.1 教学目标1. 了解执行器在汽车发动机电控系统中的作用和重要性。

汽车电控系统工作原理与结构汽车电控系统是指用电子技术控制汽车运行和操作的系统。

它是汽车电子技术的重要应用，通过精确控制发动机、传动系统、制动系统、灯光系统等汽车的相关部件，提高汽车的性能、安全性和舒适性。

本文将从工作原理和结构两个方面，详细介绍汽车电控系统的相关知识。

一、工作原理1.传感器感知：汽车电控系统通过传感器感知车身的各种物理、化学和电学参数。

例如，氧传感器能够感知排气中的氧含量，进而判断发动机的燃烧情况；油温传感器能够感知发动机的油温，从而为油路提供适当的油量和油压。

2.信号转化：传感器将感知到的参数转化为电信号，从而为后续的电子元件处理和传输提供基础。

例如，氧传感器将氧含量转化为电压信号，通过电缆传输给电控单元。

3.信号处理：电控单元作为汽车电控系统的核心部件，接收各个传感器传来的电信号，进行数字化处理，计算各参数的值，并根据预先设定的控制策略制定相应的控制命令。

例如，在发动机控制方面，电控单元根据氧传感器的信号计算空燃比，再根据设定的控制策略调整喷油时间和量。

4.执行器控制：执行器根据电控单元发送的控制信号，控制相应部件的工作状态。

例如，喷油器根据电控单元的命令，调节燃油的喷入量和喷射时间，从而实现发动机功率和排放控制。

二、结构1.感知系统：感知系统由各种传感器组成，用于感知控制参数。

例如，汽车发动机控制系统常用的传感器包括氧传感器、油温传感器、速度传感器等。

2.信号调理系统：信号调理系统用于将传感器感知到的信号进行处理和转化。

例如，模拟信号经过模拟电路处理后，转化为数字信号，再传输给电控单元进行处理。

3.控制器：控制器是整个电控系统的核心部件，负责接收和处理感知到的信号，并根据设定的控制算法制定控制策略。

控制器一般由微处理器和相应的存储器组成。

4.执行器：执行器根据控制器的命令，控制汽车各个部件的工作状态。

例如，喷油器根据控制器的控制信号，调整喷油时间和量；制动系统根据控制器的信号，调节制动力度。

第一篇汽车发动机电控技术第一章电子化与发动机电控技术1.汽车上第一个电子装置：电子管收音机（标志汽车进入了电子化时代）2.汽车电子化可分为四个阶段第一阶段：20世纪50年代初期到1974年，解决了电子装置在汽车上应用的技术难点，是初级阶段。

第二阶段：1974-1982年，以微处理器为控制核心，以完成特定控制内容或功能为基本目的第三阶段：1982-1995年，以微型计算机为控制核心能够同时完成多种控制功能的计算机集中管理系统为基本控制模式。

第四阶段：1995年以后随着CAN总线技术和高速车用微型计算机的应用，汽车电子开始步入只能化控制的技术高点。

第二章汽车发动机电控系统概述1.汽车发动机电控系统的组成：传感器、电控单元（ECU）和执行元件。

2.汽车发动机电控系统的主要控制功能：1）汽油喷射控制：喷油正时控制、喷油持续时间控制、停油控制和电动汽油泵控制停油控制包括减速停油控制、超速停油控制及停油后的恢复供油2）点火控制：点火正时控制、闭合角控制和爆震反馈控制3）怠速控制：包括无负荷怠速控制和有负荷怠速控制4）排气净化控制：空燃比反馈控制、废弃再循环控制、活性炭罐清洗控制和二次空气喷射控制等5）进气控制：进气谐振增压控制、配气定时控制、增压压力控制和进气涡流控制6）故障自诊断控制：包括故障自诊断和带故障运行控制3.汽油发动机电控燃油喷射系统的分类按汽油喷入的位置分：缸内直接喷射方式和进气管喷射方式（进气管喷射方式又分为单点喷射和多点喷射）按汽油喷射的方式分：连续喷射方式和间歇喷射方式（间歇喷射方式分为同时喷射、分组喷射和顺续喷射）按汽油喷射系统喷射方式分：机械控制方式和电控方式（电控方式分电控汽油喷射系统和发动机集中管理系统）按进气量测量方式分：间接测量方式（节流-速度式和速度-密度式）和直接测量方式（体积流量式和质量流量）4缸内直喷实现了分层稀薄燃烧式未来电控汽油发动机的主要技术发展方向现代轿车电控汽油发动机主要采用多点喷射系统体积流量式采用翼片式和卡门涡旋式，质量流量式采用热线式和热模式5.电控汽油喷射的主要优点1）改善了各缸混合气浓度的均匀性2）使汽油机发动机的动力性和经济性有一定的影响3）式汽油发动机有害物排放量显著减少4）改善了汽油发动机过度工况的响应特性5）使汽油发动机在不同地理及气候条件下都能保持良好的排放性能6）提高了汽油发动机高低温启动性能和暖机性能6.顺序喷射中喷油时刻一般为排气行程上止点前60~70度曲轴转角第三章电控汽油喷射系统1.推动汽油发动机电控系统发展的直接原因是法规对汽油发动机排放性能指标的不断提高2.电控汽油喷射系统组成：空气供给系统、燃油供给系统和汽油喷射电子控制系统3.空气供给系统1）空气供给系统组成：空气滤清器、空气量计量装置、节气门体、节气门位置传感器、进气总管和进气歧管等2）直接测量方式采用空气流量计，间接测量方式采用进气歧管绝对压力传感器3）空气流量计：翼片式、卡门涡旋式、热线式和热模式4）翼片式空气流量计组成：测量翼片组件、电位计组件和空气旁通通道原理：发动机工作时具有一定流速的空气推开测量翼片，经主空气道进入发动机气缸，测量翼片被气流推开角度a的大小，与空气流速和扭簧的回复力矩有关，对于某一具体的流量计在空气道几何尺寸一定的情况下，对于每一偏转角a，就有一个确定的主通道流通截面积因此就有一个确定的空气流量值。

简述发动机电控系统的功能和组成发动机电控系统是现代汽车中非常重要的一个系统，它负责控制发动机的运行，保证发动机能够高效、稳定地工作。

本文将从功能和组成两个方面来介绍发动机电控系统。

功能：1. 点火控制：发动机电控系统通过控制点火时机和点火能量，确保发动机在每个气缸的最佳点火时刻点火，以提高燃烧效率和动力输出。

2. 燃油供给控制：根据发动机工况和驾驶员的需求，发动机电控系统可以精确控制燃油的供给量，以满足发动机的动力需求，并同时保证燃油经济性和排放要求。

3. 怠速控制：发动机电控系统通过控制气门和燃油喷射量，使发动机在怠速工况下保持稳定的转速，以确保供电系统和辅助设备正常工作。

4. 过热保护：发动机电控系统通过监测冷却液温度和油温等参数，当温度过高时会触发警告或保护措施，以防止发动机过热造成损坏。

5. 故障诊断：发动机电控系统具有故障自诊断功能，能够实时监测发动机各个传感器和执行器的工作状态，并通过故障码诊断出具体故障原因，方便技师进行维修和故障排除。

组成：1. 传感器：发动机电控系统依靠各种传感器来获取发动机运行的实时数据，如气流传感器、氧气传感器、水温传感器等。

这些传感器将采集到的数据传输给电控单元，供其进行处理和判断。

2. 电控单元：电控单元是发动机电控系统的核心部件，它接收传感器传来的数据，并根据预设的程序和策略进行处理，控制点火和燃油喷射等操作。

电控单元还具备自我学习和故障诊断功能，能够根据运行状况和环境变化进行实时调整和优化。

3. 执行器：发动机电控系统通过执行器来实现控制命令的执行，常见的执行器包括点火线圈、喷油嘴和节气门等。

这些执行器受到电控单元的控制，按照指令进行工作，以保证发动机的正常运行。

4. 供电系统：发动机电控系统需要稳定的电源供应，以保证电控单元和执行器的正常工作。

供电系统由电瓶、发电机和各种线束组成，能够提供足够的电能供给发动机电控系统使用。

总结：发动机电控系统的功能和组成十分复杂，它通过精确的控制和调节，使发动机能够高效、稳定地运行。

汽车发动机电控系统实训一、实训目的在汽车维修领域，发动机电控系统是一项重要的技术。

掌握了发动机电控系统的原理和操作方法，能够快速准确地对发动机进行故障诊断和修复，提高维修效率。

本次实训的目的是让学员了解汽车发动机电控系统的工作原理和调试方法，培养其实际操作能力。

二、实训内容1. 发动机电控系统简介发动机电控系统是控制汽车发动机运行的核心系统，包括发动机控制单元（ECU）、传感器、执行器等组成。

通过对各个模块的信号采集、处理和控制，实现对发动机燃油喷射、点火时机等关键参数的精确控制，从而保证发动机的高效运行。

2. 发动机传感器的作用与原理在发动机电控系统中，传感器起到了采集各种参数信号的作用。

常见的传感器包括氧气传感器、曲轴位置传感器、进气压力传感器等。

它们通过测量相应的物理量，并将其转换成电压信号，再传输给发动机控制单元进行处理。

3. 发动机执行器的作用与原理发动机执行器是控制发动机运行状态的重要组成部分。

常见的执行器包括喷油器、点火器等。

喷油器根据发动机控制单元的指令，喷射适量的燃油到气缸内，控制燃油的供给量和喷射时机；点火器则根据发动机控制单元的指令，准确地点火，提供点火能量。

4. 发动机电控系统故障诊断与排除发动机电控系统的故障排除是一项复杂的任务，需要维修人员掌握一定的技巧和经验。

在实训过程中，学员将学习故障诊断的基本步骤和方法，并通过模拟实际故障情况，进行故障排除实践。

在实训过程中，学员将学习故障诊断的基本步骤和方法，并通过模拟实际故障情况，进行故障排除实践。

三、实训流程1.学员将会首先了解发动机电控系统的工作原理和结构组成，包括发动机控制单元、传感器和执行器等。

2.接下来，学员将进行氧气传感器的检测与调试。

包括传感器的安装和接线、使用示波器检测传感器输出信号等步骤。

3.随后，学员将学习进气压力传感器的检测与调试方法。

包括传感器的安装和接线、使用多用表检测传感器输出信号等步骤。

4.在学习了传感器的检测与调试后，学员将进一步学习发动机执行器的检测与调试方法。
