学士学位毕业论文（设计）利用Pro/E实现从设计到自动编程的NC加工学生姓名：学号：指导教师：所在学院：专业：中国·大庆2009年6月摘要本文着重讲述Proe/NC的功能，以及Proe/NC模拟、加工的现状和应用，详细介绍模拟和加工的演示过程，经过计算机的模拟加工模拟加工，生成刀具路径，通过对刀具路径的计算，生成数控代码，并利用PCIN接口输出数控加工程序。
关键词：现状；应用；模拟；加工；代码的生成；PCIN接口。
.AbsractThe article important introduce function of two fire,which Proe/NC。
It detailed introduce Proe/NC’s Imitate、Process、Present Conitiongs、Apply。
Instead of using PCIN output order of CNC、code of NC and The Contract of Computer and CNC.Key words: Present Conitiongs；Apply；Imitate；Process；The Code Produced of CNC；The Contract of Computer and CNC。
目录摘要.................................................. I Absract ................................................ II 前言................................................. IV 1.ProE/NC的现状 . (1)1.1 ProE/NC的现状的介绍 (1)2.ProE/NC的应用 (2)2.1设定加工规划 (2)2.2设定加工参数 (2)2.3设置退刀高度 (2)2.4选择加工表面 (2)2.5进行NC加工 (3)2.6检测刀具路径 (3)2.7 ProE/NC的应用小结 (3)3.具体的研究方法以及模拟、加工的实际操作步骤 (4)3.1模拟功能简单介绍 (4)3.2相关参数的介绍 (4)3.2.1与体积加工的相关参数 (4)3.3模拟的具体操作步骤 (5)3.3.1对制造模型进行设置 (5)3.3.2进行机床的制造设置 (9)3.3.3对体积块加工进行设置 (14)3.4对加工功能的介绍 (18)3.5加工的实际操作 (21)3.5.1进行零件底面的粗加工 (21)3.5.2对零件底面进行局部加工(精加工) (24)3.5.3加工零件的内孔（25mm） (26)3.5.4加工零件内孔（60mm） (28)4.数控机床加工代码的生成 (29)5.计算机与数控机床间的通信的简单介绍 (32)结论 (33)参考文献 (34)致谢 (35)前言随着计算机技术和现代工业的飞速发展，CAD/CAM也正经历着二维平面设计向三维立体设计的发展。
毕业设计(论文)鼠标外壳注塑模具虚拟设计The plastic injection mould virtual design ofmouse机械与电子工程系系别：XXX专业（班级）：XXX作者（学号）：XXX指教师：鼠标创新结构设计与建模摘要：本文通过对鼠标发展现状、趋势的调查以及鼠标结构设计要求的分析，针对用户的需求特点和人体工程学的研究成果，提出相应的鼠标外壳设计方案。
然后运用PRO/E 三维软件来进行鼠标的结构设计，设计中进行了鼠标的外观结构分析、色彩分析以及充分考虑了人机工程学，应用PRO/E 软件的高级建模技术对鼠标进行三维建模、虚拟装配。
这样在设计阶段就能直观、全面地反映设计意图，无需制造出昂贵的实物样品，即可分析产品结构、性能，及时发现设计问题，缩短设计开发周期。
应用PRO/E 对电话机进行结构设计既减轻了工作量，又节省了资金,大大提高了产品的设计开发效率,符合现代技术的发展要求。
关键词：鼠标；Pro/E 软件；三维建模；虚拟装配完成日期：2011年5月09日The mouse innovative structure design and modelingAbstract: Based on the development status and trend of the mouse investigation and analysis of the structure of the mouse, the design requirements for female users demand characteristic and research achievem ents of human body engineering, and puts forward the corresponding mouse shell design scheme. Then PRO/E 3d software to design the structure design, mouse in a mouse's appearance and structure analysis, colour is fully considers the ergonomics, application of advanced PRO/E software modeling technology of 3d modeling, mouse and virtual assembly. So in the design stage, and fully reflect the visual design intent, without produce expensive real sample, product structure, performance analysis and design proble ms, shorten the time that design development cycle. Application of telephone PRO/E structure design is reduced workload, and save money, and greatly improve the efficiency of design, the product conforms to the requirements of the development of modern technology.Keywords: mouse, Pro/E software, 3d modeling, The virtual assembly.摘要ABSTRACT第一章概述 (1)1.1国内外发展趋势 (1)1.1 1模具工业的概况.............................................. 错误！未定义书签。
基于PROE的鼠标模具设计-----------------------作者：-----------------------日期：摘要Pro/Engineer（以下简称Pro/E）是一款三维建模软件，它是一套由设计至生产的机械自动化软件，是新一代的产品造型系统，利用参数化实体造型的方法，为更加高速、快捷的造型、生产提供了一种切实可行的办法，在工业设计和机械设计等方面有很好的可操作性。
Pro/E ngineer还提供了目前所能达到的最全面、集成最紧密的产品开发环境。
同时本课题还用到了Expert Moldbase Extension（以下简称EMX）, 模具专家系统扩展，它是Pro/E软件的模具设计外挂。
它是Pro/e的一个自动分模工具，利用该模具库，家用电器、玩具和汽车零件制造商们将可在模具开发及制造方面有效地控制成本。
本课题《鼠标及其模具设计》就是基于Pro/E的产品开发设计，采用Pro/E软件对鼠标上盖制品及模具进行了三维造型，采用Pro/E的数值模拟技术和经验设计计算相结合的方法优化设计,同时仿真了塑料熔体在型腔的充模流动以及冷却分析过程。
关键字：Pro/E EMX 鼠标模具AbstractPro/Engineer (hereinafter referred to as Pro/E) is a 3D modeling software, it is a design to the production of mechanical automation software, a next generation of product modeling system, using parametric solid modeling approach, in order to strengthen its high speed and the shortcut of modeling, production provides a viable, in industrial design and mechanical design, and so have very good operability. Pro/Engineer also offers the most comprehensive and integrated together product development environment. This issue of the mouse and mould development is based on Pro/E's product development and design.At the same time this subject also used to the Expert Moldbase Extension (hereinafter referred to as the EMX), die expert system extensions, it is Pro/E software die design plug-in. It is the Pro/e a parting tool, use the stencil library, household appliances, toys,and automotive parts manufacturers will mould development and manufacturing, effectively controlling costs.Using Pro/E software on mouse over the product and die for three-dimensional modeling, use of Pro/E of numerical simulation and experience design calculation method to optimize the design, and simulation plastic melt in the cavity of molding and cooling analysis process.Keywords: Pro/E EMX mouse dies摘要 (1)Abstract (2)前言 (4)1.原料成型特征与工艺参数 (6)1.1 产品的材料 (6)1.2 ABS塑料主要的性能指标 (6)1.3 ABS的注射成型工艺参数 (7)1.4 ABS的成型特性 (7)1.5 ABS的脱模斜度的推荐值及其他参数 (8)2.外形设计 (9)2.1 底盖设计 (9)2.2 上盖设计 (9)2.3 支架设计 (26)2.4 中键设计 (28)3.鼠标的装配 (31)3.1 装配底盖 (31)3.2 装配中键 (31)3.3 装配支架 (32)3.4 装配上盖 (33)4.分解视图 (34)4.1 爆炸图简介 (34)4.2 鼠标的爆炸图 (34)5.鼠标模具设计 (36)5.1模具的国外现状及发展趋势 (36)5.2鼠标注塑模具的现状 (37)5.3注塑件成型的工艺要求 (38)5.3.1塑件几何形状方面的要求 (38)5.3.2塑件的尺寸精度要求 (39)5.4注塑件设计要点 (39)5.5注塑件缺陷及其原因 (39)5.6分型面设计 (40)总结 (41)致 (42)参考文献 (43)此次设计的鼠标（上盖）主要是三键光电式鼠标，如何设计3键鼠标，首先创建鼠标上盖和鼠标左、中、右三个按键，最后在Pro/ENGINEER Wildfire 的装配模块中完成鼠标上盖和三个按键的装配。
毕业设计(论文) 基于Pro/E的鼠标三维建模设计系别：机械与电子工程系专业（班级）：09级机制本2班作者（学号）：李亮（50901012023）指导教师：王贤才(讲师)完成日期：2013年5月20日蚌埠学院教务处制目录中文摘要 (1)Abstract (2)1绪论 (3)1.1国内外发展状况 ............................................................................................... (3)1.1.1 本课题研究的目的及意义 (3)1.1.2 鼠标技术的现状和发展趋势 (3)1.1.3 主要技术指标 (4)1.2研究内容 (4)1.3本章小结 (4)2鼠标外形设计 (5)2.1鼠标的结构分析 (5)2.2鼠标的主要零件的三维造型 (5)2.2.1 鼠标底壳 (5)2.2.2 鼠标上壳 (14)2.2.3 鼠标左右键 (20)2.2.4 鼠标滚轮 (22)2.2.5 定位销 (24)2.3鼠标零件装配 (24)2.4分解视图 (27)3 模具设计 (28)3.1鼠标上壳模具组件的设计 (28)3.1.1 调入模型 (28)3.1.2 设置模型收缩率 (28)3.1.3 创建模具工件 (29)3.1.4 创建分型曲面 (30)3.1.5 分割模具体积块 (32)3.1.6 分割后模体积块 (33)3.1.7 抽取模具元件 (36)3.1.8 模具元件开模演示 (36)本文总结 (38)致谢 (39)参考文献 (40)插图清单图2-1 鼠标外形 (5)图2-2 鼠标分解视图 (5)图2-3 草绘截面 (6)图2-5 创建基准点 (6)图2-9 完成草绘截面3 (7)图2-11 完成可变剖面扫1 (8)图2-18 完成草绘8 (10)图2-20 创建边界混1 (10)图2-21 完成边界混合1 (10)图2-25 草绘截面9 (11)图2-27 壳特征 (12)图2-36 鼠标底壳正反面 (14)图2-43 草绘截面10 (16)图2-46 旋转2 (17)图2-48 草绘截面12 (18)图2-54 鼠标上壳正反面 (19)图2-56 拉伸2重定向 (20)图2-61 鼠标左键 (21)图2-70 滚轮 (23)图2-74 装配鼠标左键 (25)图2-76 装配滚轮、定位销 (26)图2-78 鼠标分解视图 (27)图3-4 选取复制的曲面 (30)图3-7 完成延伸 (32)图3-15 后模镶件体积块 (35)图3-18 前模开模效果图 (37)图3-19 开模总效果图 (38)蚌埠学院毕业设计(论文)基于Pro/E的鼠标三维建模设计摘要：本文分析了鼠标的发展现状与趋势，提出了鼠标的发展应倾向于人性化的发展建议。
编号:毕业论文(设计)题目基于Proe简单零件的造型及数控仿真加工专业机械设计制造及其自动化教学单位德州学院机电工程系二O一二年05月03日摘要鼠标上盖是流线形结构,使用二维绘图难以描述，本课题采用Pro/E软件对鼠标上盖制品及模具进行了三维造型，结合生成凸凹模的结构等因素，生成刀具轨迹；在仿真加工结果无误后，使用后置处理程序选取相应的配置文件，将刀具轨迹转化为数控机床可以识别的NC 程序，为更加高速、快捷的造型、生产提供了一种切实可行的办法。
生成的NC程序可以利用DNC方式传输给数控机床进行三维加工。
关键词:鼠标上盖Pro/E 数控加工后处理目录第一章引言 (1)1.1研究意义及内容 (1)1.2概述 (2)3.3总结 (4)第二章鼠标上盖的三维造型 (5)2.1 创建新零件 (5)2.2创建双向拉伸曲面 (5)2.3创建落下曲线的参照草绘曲线 (6)2.4创建落下曲线 (6)2.5创建鼠标顶面的轮廓曲线 (7)2.6创建两条自由曲线 (7)2.7将自由曲线混合成自由曲面 (8)第三章鼠标上盖分模 (9)3.1创建模具 (9)3.2模具布局 (10)3.3设置收缩率和创建工件 (13)3.4创建工件 (14)3.5创建分型面 (15)3.6分割模具体积块 (18)3.7创建体积块零件 (19)第四章鼠标上盖模具的数控加工工艺分析 (20)4.1图形分析 (20)4.2加工工艺分析 (20)4.3加工工艺卡 (21)第五章鼠标上盖的数控模拟加工 (22)5.1创建工艺文件 (22)5.2制造设置 (23)5.3进行退刀设置 (24)5.4创建铣削加工窗口 (24)5.5鼠标上盖凸模数控加工及模拟加工 (24)5.6鼠标上盖凹模数控加工及模拟加工 (35)第六章结论 (41)6.1 工作小结 (41)6.2 工作展望 (41)6.3 谢辞 (41)参考文献: (42)第一章引言1.1研究意义及内容（1）课题的意义制造业是国民经济的命脉，机械制造业又是制造业中的支柱与核心。

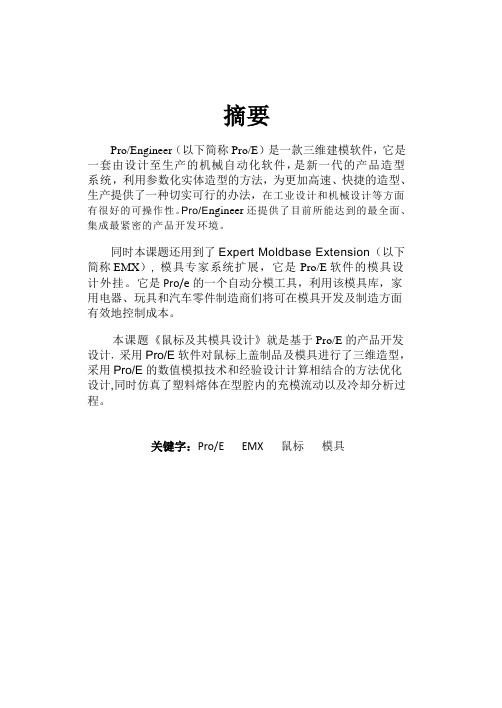

摘要Pro/Engineer（以下简称Pro/E）是一款三维建模软件，它是一套由设计至生产的机械自动化软件，是新一代的产品造型系统，利用参数化实体造型的方法，为更加高速、快捷的造型、生产提供了一种切实可行的办法，在工业设计和机械设计等方面有很好的可操作性。
Pro/E ngineer还提供了目前所能达到的最全面、集成最紧密的产品开发环境。
同时本课题还用到了Expert Moldbase Extension（以下简称EMX）, 模具专家系统扩展，它是Pro/E软件的模具设计外挂。
它是Pro/e的一个自动分模工具，利用该模具库，家用电器、玩具和汽车零件制造商们将可在模具开发及制造方面有效地控制成本。
本课题《鼠标及其模具设计》就是基于Pro/E的产品开发设计，采用Pro/E软件对鼠标上盖制品及模具进行了三维造型，采用Pro/E的数值模拟技术和经验设计计算相结合的方法优化设计,同时仿真了塑料熔体在型腔内的充模流动以及冷却分析过程。
关键字：Pro/E EMX 鼠标模具AbstractPro/Engineer (hereinafter referred to as Pro/E) is a 3D modeling software, it is a design to the production of mechanical automation software, a next generation of product modeling system, using parametric solid modeling approach, in order to strengthen its high speed and the shortcut of modeling, production provides a viable, in industrial design and mechanical design, and so have very good operability. Pro/Engineer also offers the most comprehensive and integrated together product development environment. This issue of the mouse and mould development is based on Pro/E's product development and design.At the same time this subject also used to the Expert Moldbase Extension (hereinafter referred to as the EMX), die expert system extensions, it is Pro/E software die design plug-in. It is the Pro/e a parting tool, use the stencil library, household appliances, toys, and automotive parts manufacturers will mould development and manufacturing, effectively controlling costs.Using Pro/E software on mouse over the product and die for three-dimensional modeling, use of Pro/E of numerical simulation and experience design calculation method to optimize the design, and simulation plastic melt in the cavity of molding and cooling analysis process.Keywords: Pro/E EMX mouse dies目录摘要 0Abstract (1)前言 (3)1.原料成型特征与工艺参数 (5)1.1 产品的材料 (5)1.2 ABS塑料主要的性能指标 (5)1.3ABS的注射成型工艺参数 (6)1.4 ABS的成型特性 (6)1.5 ABS的脱模斜度的推荐值及其他参数 (7)2.外形设计 (8)2.1底盖设计 (8)2.2 上盖设计 (8)2.3 支架设计 (25)2.4 中键设计 (27)3.鼠标的装配 (30)3.1 装配底盖 (30)3.2 装配中键 (30)3.3 装配支架 (31)3.4 装配上盖 (32)4.分解视图 (33)4.1 爆炸图简介 (33)4.2 鼠标的爆炸图 (33)5.鼠标模具设计 (35)5.1模具的国内外现状及发展趋势 (35)5.2鼠标注塑模具的现状 (36)5.3注塑件成型的工艺要求 (37)5.3.1塑件几何形状方面的要求 (37)5.3.2塑件的尺寸精度要求 (38)5.4注塑件设计要点 (38)5.5注塑件缺陷及其原因 (38)5.6分型面设计 (39)总结 (40)致谢 (41)参考文献 (42)前言此次设计的鼠标（上盖）主要是三键光电式鼠标，如何设计3键鼠标，首先创建鼠标上盖和鼠标左、中、右三个按键，最后在Pro/ENGINEER Wildfire 的装配模块中完成鼠标上盖和三个按键的装配。
毕业设计论文《基于P r o/E的产品设计及加工》毕业设计（论文）任务书设计（论文）题目：基于Pro/ENGINEER的产品设计及加工设计人姓名：班级：指导教师姓名：一、设计（论文）内容1、根据所给的题目要求，用Pro/E软件进行造型设计；2、完成数控加工工艺方案；3、利用Mastercam软件编制加工刀具程序，并根据加工方案设置加工参数及实体加工模拟，执行Post后处理产生NC程序；4、利用超软或宇龙仿真软件进行数控加工软件仿真；5、数控机床实际加工。
二、设计（论文）的目的1、以实际产品为主线，培养学生做实际产品，满足岗位要求的能力，培养学生掌握三维实体造型、分模设计，数控自动编程一体化技术的能力；2、熟练掌握三维造型软件在模具设计中的应用，包括三维实体模型建立模具装配模型，设计分型面、生成模具成型零件的三维实体模型；3、巩固学生对Pro/E软件、Mastercam软件、仿真软件等的综合应用能力；4、加强学生机床的操作能力，使学生熟悉数控机床操作面板上各按键的功能，熟悉数控系统的基本功能和操作；5、掌握零件设计与加工的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范等。
三、设计（论文）的主要技术指标1、合理安排时间；2、建立准确的模具造型；3、制定合理的加工工艺方案；4、实际加工过程准确、熟练；5、毕业论文撰写规范，条理清晰。
四、进度安排毕业设计时间共10周，具体工作进度建议如下表：五、参考资料参见以下有关方面的资料：1、数控机床及编程2、模具CAD/CAM3、教程4、Pro/Engineer 2001教程5、现代制造技术6、数控加工工艺7、机械零件加工工艺手册摘要随着社会需要和科学技术的发展，产品的竞争愈来愈激烈，更新的周期越来越短，因而要求设计者不但能根据市场的要求很快地设计出新产品，而且能在尽可能短的时间内制造出产品的样品，本次毕业设计主要运用pro/E软件进行三维造型及分模设计，再导入到mastercam系统中进行刀路设置，最后进行数控实际加工。
优秀设计08机制专业《三维设计技术》期末考核大作业--------炫彩鼠标实体造型班级：姓名：学号：一、造型元件最终图样二、样品的建模过程以鼠标模型的创建为例进行介绍：1.创建滚轮鼠标的侧边界此步骤将新建一个零件实体文档，然后创建滚轮鼠标侧边界。
（1）单击工具菜单上的“新建”按钮，在打开的对话框中，选类型为“零件”，子类型为“实体”，输入文件名，取消使用“缺省模板”，然后确定，在新打开的“新文件选项”对话框中选择模板“mmns_part_solid”单击确定后即可。
（2）单击特征工具栏上的，然后单击按钮，选择“RIGHT”基准平面为草绘平面，top基准平面为参照平面，单击草绘按钮，用样条曲线等绘图命令绘制如图的曲面截面，然后点击特征工具条上的。
在信息提示区单击，使拉伸的特征为曲面，输入深度为40，点击确定。
操作如图。
2.绘制投影曲线和基本点。
（1）单击草绘按钮，以front面为基准平面为草绘平面，绘制如图样条曲线。
（3）选择菜单——投影——，按下ctrl键，依次选择要投影的曲面，在信息提示区设置投影方向为：“沿方向”——确定（），如下图。
(3)创建新的基准面，单击，以top面为参照，创建基准面，如图。
（4）同样方法绘制样条曲线如图并投影到鼠标侧边界的前曲面上，如下图所示。
（5）创建基准点，在选中曲线和right平面相交处插入一个人基准点，如图。
（6）按照步骤5以front为草绘平面绘制如下样条曲线。
3.创建样条曲线。
（1）用前面的方法创建基准面dtm1，dtm3，dtm4。
（2）用天价基准点的方法添加刚才新建基准面与曲线的相交处添加基准点。
如下图。
（3）单击，再打开的窗口中依次选择：经过点——完成——样条——增加点，依次选择pnt11.pnt12，pnt9，创建如图曲线，另外三条曲线创建同上。
如图。
4.用样条曲线创建曲面。
（1）单击ctrl依次选择要创建曲面的边界，如图。
对刚创建的曲面镜像处理。
湖南科技大学毕业设计（论文）题目鼠标上盖外壳模具设计及主要零件数控加工程序编制作者学院机电工程学院专业机械设计制造及其自动化学号指导教师二〇一一年六月十日湖南科技大学毕业设计（论文)任务书机电工程学院机械设计制造及其自动化系（教研室）系（教研室）主任:（签名）年月日学生姓名: 学号：专业: 机械设计制造及其自动化1 设计（论文）题目及专题：鼠标上盖外壳模具设计及主要零件数控加工程序编制2 学生设计（论文）时间：自 2011 年 2 月 21 日开始至 2011 年 6 月 10 日止3 设计（论文）所用资源和参考资料：错误!塑料模具设计（申树义主编，化学工业出版社）；错误!塑料注射成型模具设计(陈世煌，国防工业出版社);错误!塑料模具设计（郭新玲，清华大学出版社）;错误!塑料模具典型结构设计实例（杨占尧，白柳主编，化学工业出版社）;○5模具数控加工技术(盛定高主编,电子工业出版社）。
4 设计（论文）应完成的主要内容：错误!模具的装配图和零件图;错误!模具关键零部件数控加工工艺分析；错误!数控加工模具主要零件编程；○，4设计说明书.5 提交设计（论文）形式（设计说明与图纸或论文等）及要求：错误!模具装配图、零件图（2。
5张零号图）；错误!数控加工工艺卡；○，3数控加工程序；错误!设计说明书（正文40页以上）.6 发题时间： 2011 年 2 月 21 日指导教师：(签名)学生: （签名）湖南科技大学毕业设计（论文）指导人评语[主要对学生毕业设计（论文）的工作态度,研究内容与方法，工作量，文献应用，创新性，实用性,科学性，文本（图纸）规范程度,存在的不足等进行综合评价]指导人:(签名)年月日指导人评定成绩：湖南科技大学毕业设计(论文）评阅人评语[主要对学生毕业设计(论文)的文本格式、图纸规范程度，工作量，研究内容与方法，实用性与科学性，结论和存在的不足等进行综合评价]评阅人：（签名）年月日评阅人评定成绩：湖南科技大学毕业设计(论文)答辩记录日期:学生：学号: 班级：题目:提交毕业设计（论文）答辩委员会下列材料：1 设计（论文）说明书共页2 设计（论文)图纸共页3 指导人、评阅人评语共页毕业设计（论文）答辩委员会评语：[主要对学生毕业设计（论文）的研究思路，设计（论文）质量，文本图纸规范程度和对设计（论文）的介绍，回答问题情况等进行综合评价]答辩委员会主任：(签名)委员：（签名）（签名)（签名）（签名）答辩成绩:总评成绩：摘要注射成型在整个制造业的生产中占有十分重要的地位。
综合课程设计论文题目：基于Pro/E的鼠标上盖注塑模具设计专业名称：飞行器制造工程姓名：田会杰指导老师: 田卫军毕业时间：二零一五年六月综合课程任务书一、题目基于Pro/E的鼠标上盖注塑模具设计二、指导思想和目的要求本次设计的主要内容是鼠标总体结构的设计，本课题采用Pro/E以及EMX软件对鼠标上盖制品进行了零件造型及其模具设计。
综合运用了注塑成形工艺与注塑模具设计的相关知识，从材料、厚度均匀性、脱模角和各成型面等方面分析了该零件的注塑成形性；根据零件体积和模具装配尺寸选择注射成形设备；在综合考虑生产批量、生产效率、精度要求等问题的基础上，制定了零件的成形工艺方案；进行了注塑模总体结构和零部件设计，绘制了模具装配图。
该设计本着简单、方便、实用、安全为原则，去除了现在市场上产品的不足，充分体现了自动化、高效化、简单化、环保化等特点。
经过对各种鼠标的研究，查看了各种相关资料，了解了当前我国鼠标的现状以及当前各种鼠标的优点和它们的不足之处。
综合以上，我优化了鼠标的结构，要求结构简单紧凑，便于拆装清洗维修，有保护措施满足广大消费者的需求。
简单实用的鼠标设计不仅可以让老人和孩子轻松操作而且维护修理特别简单。
我相信这款鼠标在未来的市场上一定很畅销倍受消费者的青睐。
三、主要技术指标1、完成设计说明书；2、完成一篇相关课题的外文翻译；3、完成改造后的图纸，A4大小两张左右；四、进度和要求第一阶段明确选题，确立总体设计方案（2天）第二阶段查找、收集相关资料（2天）第三阶段拟订初步设计方案和具体设计方案（2天）第四阶段让指导老师分析方案的优缺点并给出修改意见（1天）第五阶段按照设计方案开始画图、设计（2天）第六阶段让指导老师指出不足并改进（1天）第七阶段总结，按要求撰写课程论文（2天）五、主要参考书及参考资料[1] 中国模具工业协会编.模具行业“十一五”规划.模具工业出版社， 2005:12-18[2] 张正修编.模具产业的现状及发展对策.五金科技出版社， 2005:8-12[3] 奚永生编.精密注塑模具设计.中国轻工业出版社，1997: 5-6[4] 应放天编.PRO/ENGINEER中文野火版2.0模具设计实例教程.人民邮电出版社，2006:1-2[5] 张克惠编.塑料材料学.西北工业大学出版社， 2000:15-22[6] 陈金德，邢建东编.材料成型基础教程.机械工业出版社， 2004:102-110[7] 赵从容编.塑料模具设计.模具工业出版社， 2004:108[8] 黄锐编.塑料成型工艺学.中国轻工业出版社， 2005:78[9] 黄虹编.塑料成型加工与模具.化学工业出版社， 2005:112-115[10] 崔令江编. 塑料成型模具. 化学工业出版社， 2005:123[11] 黄虹编.塑料成型加工与模具.化学工业出版社， 2005:122-123[12] 李德群编. 塑料成型工艺与模具设计.机械工艺出版社， 2005:85[13」陈嘉真编. 塑料成型工艺与模具设计. 机械工业出版社， 2002:103[13] 李红林.精密注射模排气系统设计.模具工业出版社， 2004:6[14] 邹继强编.塑料模具参考资料汇编.清华大学出版社， 2005:85-86[15] 牛宝林编.Pro/ENGINEER Wildfire3.0中文版模具设计实例教程.清华大学出版社，2007:97-105[16] 俞芙芳编.塑料成型工艺与模具设计.华中科技大学出版社， 2007:93[17] 李红林编.精密注射模排气系统设计.模具工业出版社， 2004:18[18] 吴生绪编.塑料成型工艺技术手册.机械工业出版社， 2008:57-58[19] 葛正浩编.Pro／ENGINEER塑料模具设计与入门实践.化学工业出版社，2004:73-74[20] 杨峰编. Pro／ENGINEER中文野火版2.0教程.清华大学出版社， 2005:212-213[21] Hill S. Micromoulding-A Small Injection of Technology. Material World.，2001:24-25[22] Wichaeli and A.Spennemann. A New Injection Molding Technology for MicroPartsm.Journal of Polvmer Engineerine， 2001:97-98学生田会杰指导教师田卫军系主任基于Pro/E的鼠标上盖注塑模具设计摘要本课题采用Pro/E以及EMX软件对鼠标上盖制品进行了零件造型及其模具设计。
课题：基于Pro/E的鼠标造型设计、模具设计和NC加工摘要利用ＰＲＯ／Ｅ的三维建模功能，如参数化设计和特征功能、单一数据库、全相关性、基于特征的参数化造型、数据管理、装配管理、易于使用的特点和优势、构建出鼠标的造型。
我们知道自下而上设计方法是比较传统的方法，在自下而上设计中，先生成零件并将之插入装配体，然后根据设计要求配合零件。
可以采用自上而下的贯连式产品设计，自上而下设计法从装配体中开始设计工作。
由整体造型到每一部分的设计。
建模完成后利用ＰＲＯ／Ｅ的模具和NC模块进行模具的设计和NC的加工。
最后生成G代码，做后置处理。
下面我做一下具体分析和介绍：关键词：鼠标、自上而下、建模、模具、NC加工目录第一章：绪论 (3)1.1 鼠标的介绍1.2 PROE的概述1.3 毕业设计概述第二章：零件建模 (9)2.1 鼠标上盖模型2.2 鼠标下盖模型2.3 鼠标装配模型第三章：模具设计 (20)3.1 鼠标上盖模具3.2 鼠标下盖模具第四章：NC加工 (29)4.1 上盖凸模的加工上盖凹模的加工4.2 下盖凸模的加工下盖凹模的加工第五章：总结 (44)参考文献： (45)第一章绪论1.1鼠标的介绍鼠标的英文原名是‚Mouse‛，这是一个很难以翻译的单词，很多人对于这个词有很多的理解，比如‚滑鼠‛、‚电子鼠‛等。
鼠标是一种移动光标和实现选择操作的计算机输入设备。
随着‚所见即所得‛的环境越来普及，使用鼠标的场合越来越多。
它的基本工作原理是：当移动鼠标器时，它把移动距离及方向的信息转换成脉冲送到计算机，计算机再把脉冲转换成鼠标器光标的坐标数据，从而达到指示位置的目的。
1968年12月9日，全世界第一个鼠标诞生于美国加州斯坦福大学，它的发明者是Douglas Engle Bart博士。
Engle Bart 博士设计鼠标的初衷就是为了使计算机的操作更加简便，来代替键盘那繁琐的指令。
他制作的鼠标是一只小木头盒子，工作原理是由它底部的小球带动枢轴转动，并带动变阻器改变阻值来产生位移信号，信号经计算机处理，屏幕上的光标就可以移动。
自此，鼠标和PC就结下了那种难以用言语表达的不解之缘。
这款鼠标的鼻祖与今天的鼠标结构大不相同，甚至还需要外置电源给他供电才能正常工作。
1.21．PRO_E简介Pro/ENGINEER. Wildfire 3.0是美国参数技术公司（Parametric Technology Corporation,简称PTC公司）最新版本的CAD/CAN/CAE软件。
它是一套对设计至生产全面覆盖的机械自动化软件包，是一个参数化、基于特征的实体造型系统，广泛用于造型设计、机械设计、模具设计、加工制造、机构分析、有限元分析及关系数据库管理等各个领域。
此次毕业设计就是在用PRO_E帮助设计完成的在中国也有很多用户直接称之为‚破衣‛。
1985年，PTC公司成立于美国波士顿，开始参数化建模软件的研究。
1988年，V1.0的Pro/ENGINEER诞生了。
经过10余年的发展，Pro/ENGINEER已经成为三维建模软件的领头羊。
目前已经发布了Pro/ENGINEER WildFire6.0（中文名野火6)。
PTC的系列软件包括了在工业设计和机械设计等方面的多项功能，还包括对大型装配体的管理、功能仿真、制造、产品数据管理等等。
Pro/ENGINEER还提供了全面、集成紧密的产品开发环境。
是一套由设计至生产的机械自动化软件，是新一代的产品造型系统，是一个参数化、基于特征的实体造型系统，并且具有单一数据库功能的综合性MCAD软件。
2. PROE的特点和优势经过20多年不断的创新和完善，pore现在已经是三维建模软件领域的领头羊之一，它具有如下特点和优势：参数化设计和特征功能 Pro/Engineer是采用参数化设计的、基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。
这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。
单一数据库 Pro/Engineer是建立在统一基层上的数据库上，不象一些传统的CAD/CAM系统建立在多个数据库上。
所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。
换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。
例如，一旦工程详图有改变，NC（数控）工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。
这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。
这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更便宜。
全相关性：Pro/ENGINEER的所有模块都是全相关的。
这就意味着在产品开发过程中某一处进行的修改，能够扩展到整个设计中，同时自动更新所有的工程文档，包括装配体、设计图纸，以及制造数据。
全相关性鼓励在开发周期的任一点进行修改，却没有任何损失，并使并行工程成为可能，所以能够使开发后期的一些功能提前发挥其作用。
基于特征的参数化造型：Pro/ENGINEER使用用户熟悉的特征作为产品几何模型的构造要素。
这些特征是一些普通的机械对象，并且可以按预先设置很容易的进行修改。
例如：设计特征有弧、圆角、倒角等等，它们对工程人员来说是很熟悉的，因而易于使用。
装配、加工、制造以及其它学科都使用这些领域独特的特征。
通过给这些特征设置参数（不但包括几何尺寸，还包括非几何属性），然后修改参数很容易的进行多次设计叠代，实现产品开发。
数据管理：加速投放市场，需要在较短的时间内开发更多的产品。
为了实现这种效率，必须允许多个学科的工程师同时对同一产品进行开发。
数据管理模块的开发研制，正是专门用于管理并行工程中同时进行的各项工作，由于使用了Pro/ENGINEER独特的全相关性功能，因而使之成为可能。
装配管理：Pro/ENGINEER的基本结构能够使您利用一些直观的命令，例如‚啮合‛、‚插入‛、‚对齐‛等很容易的把零件装配起来，同时保持设计意图。
高级的功能支持大型复杂装配体的构造和管理，这些装配体中零件的数量不受限制。
易于使用：菜单以直观的方式联级出现，提供了逻辑选项和预先选取的最普通选项，同时还提供了简短的菜单描述和完整的在线帮助，这种形式使得容易学习和使用。
1.3 毕业设计概述本毕业设计包括三大部分：建立鼠标模型，鼠标模具设计以及模具制造。
建立鼠标模型是利用PRO_E的强大的建模功能完成的，利用点线面的构造原理绘制出空间造型。
主要介绍鼠标上、下盖建模的基本思路，主要步骤和方法。
模具设计主要介绍鼠标上、下盖的凸凹模的设计的一般步骤和方法。
模具制造是在模具设计的基础上，对其设计出的模具进行NC仿真加工的过程，主要包括各种加工方法的介绍和程序生成等。
第二章零件建模鼠标整体造型的构建过程如下：1.设置工作目录打开Pro/ENGINEER3.0的界面窗口，选择【文件】→【设置工作目录】选择叫“建模”（先前建好）的文件夹，然后单击【确定】。
如图2-1 ：图2- 1点击【文件】→【设置工作目录】命令，在合适的位置设置工作目录。
2.建立鼠标名为“mouse-side-done”的新文件步骤1：选择【文件】→【新建】命令，在【新建】对话框中选择【零件】类型，建立为mouse-side-done的文件。
单击【确定】按钮，进入零件建模.如图2-2.3. 步骤1:单击特征工具栏中的草绘按钮，在绘图区中选择平面作为草绘平面，画出草绘1.如图图2—3草绘图1图2—4草绘图2图2—5草绘图3图2—6 草绘图4图2—7 草绘图5图2—8使用构建如下图的鼠标上盖表面曲面：图2—9草绘曲线如图2-11图2—11利用PROE的空间造型功能，构造出鼠标侧面的曲面：图2—12 构造出鼠标侧面的曲面：图2—13 构造出鼠标前侧面的曲面：图2—14构造出鼠标底面的曲面：图2—15拉伸出鼠标侧面的曲面：图2—16 合并曲面如下图：图2—17得到如图所示的封闭的面组，然后点击实体化，得到图2-18的实体图2-18拉伸曲面，进行裁剪：2-19裁剪出鼠标上盖保留上半部，图2-20进行模型树所示的处理：抽壳、拉伸裁剪、中间滚轮所在的孔的拉伸、倒圆角、打孔、拔模等。
前侧裁剪图2-21效果图2-222．2裁剪后保留的下半部为鼠标的底座：模型树图2-23图2-24进行抽壳、拉伸、打孔、拔模、倒圆角处理鼠标下盖2.3 鼠标装配模型上下盖装配效果图在上下盖装配好后，利用创建特征的命令，在装配体内创建名为“mouse_gunlun”和“mouse_line”的鼠标滚轮和鼠标线绳。
装配完成效果图第三章模具设计3.1鼠标上盖的模具设计1．加载参照模型（1）设置工作目录打开Pro/ENGINEER3.0的界面窗口，选择【文件】→【设置工作目录】选择叫“mouse-top凹模NC”的文件夹，然后单击【确定】如图3-1图3-1（2）新建模具文件选择【文件】→【新建】命令进入【新建】对话框，选中【类型】选项区域中的【制造】单选按钮；在【子类型】选项区域中选中【模具型腔】单项按钮;在【名称】文本框中输入名称。
取消选中【使用缺省模板】复选框，单击【确定】按钮，如图3-2所示。
弹出【新文件选项】对话框，选择mmns_mfg_mold选项，单击【确定】按钮，进入模具设计环境。
图3-2（3）打开参照模型直接单击零件图标，进入所建的工作目录，选择零件mouse，然后单击【打开】，弹出如图3-3所示的对话框。
图3-3单击【布局起点】下面的，然后选择界面上的坐标系MOLD–DEF–CSYS。
然后单击【参照模型起点与定向】下面的，会出现图3-4所示的界面，选择【动态】会出现如图3-5所示的对话框，调整X、Y、Z轴方向，使其达到如图3-6所示的效果。
图3-4 图3-5 图3-62.设置收缩率单击设置收缩图标，在图3-7的对话框出现后，选择屏幕中参照模型的坐标系，选中后对话框中的由原来的灰色变成绿色，在图2.7中的【收缩率】文本框中输入0.005，单击完成按钮，完成收缩率的设置。
图3-73.增加毛坯工件单击毛坯工件图标，拾取坐标系后，在【偏移】选项区域中的【统一偏距】中输入5，如图3-8然后单击【确定】按钮，完成毛坯工件的设置。
创建完成的毛坯工件和参照模型装配图，如图3-9图3-8 图3-94.设计主分型面（1）创建复制曲面为了方便这里我们复制内曲面，依次选中内曲面的各个面，在工具栏中单击复制图标，再单击粘贴图标，然后拉伸一个面如图3-10在【选项】中选择【排除曲面并填充孔】，然后搜集三个带孔的面，再单击确定图标，就把曲面复制好了如图3-11图3-10 图3-11（2）补孔从完成的复制曲面图3-11中可以看到，中间有一个大的方孔，还需要将其填补，方能保证正确分模。
