ATV312施耐德变频器参数设置
MODE ---模式切换
ESC ---退出
键盘中间---进入/确认
RUN ---运行
STOP RESET---停止/复位
注:全新变频器默认运程模式(左边3个灯循环闪烁,此模式不可设参数),按MODE 键3秒至灯不闪烁,进入本地模式才可以设置参数。
每次按键盘中间进入或者确认,按ESC退出,旋转键盘可选择参数。

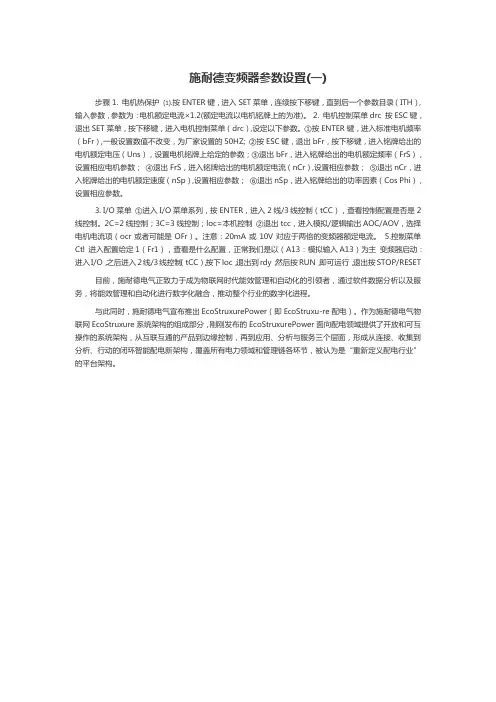

必设参数:
1、电机参数(根据电机铭牌设置)
drC---nCr (电机额定电流)
bFr (电机标准频率)
nSP (电机额定转速)
UnS (电机额定电压)
2、SEt---ItH 电机热电流(按电机额定电流倍设置)
HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)
3、FLt---rsf---LI5 故障复位点
一、面板操作
1、CtL --- LAC --- L3 (按键盘中间2秒确定)
CHCF -- SEP
CdI---LOC (本地)
FrI---AIUI
rOt--dFr 电机正转(drs ,电机反正)
2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)
进到该参数里面,再旋转键盘可调频率。
二、端子控制
1、CtL --- LAC --- L3 (按键盘中间2秒确定)
CHCF -- SEP
CdI---tEr (端子控制)
FrI---AIUI
2、rEF---AIUI 运行频率(100对应HSP设置频率,50/60HZ)
三、压力传感器控制4-20mA (AI3 端子控制)
1、CtL --- LAC --- L3 (按键盘中间2秒确定)
CHCF -- SE
CdI---tEr (端子控制)
FrI---AI3 (给定通道)
2、I-O- --- CrL3 控制最小值(计算公式:16÷40x压力+4 ,40是传感器量程)
CrH3 控制最大值(对应13-18MPa,稳定在15,16MPa)
AOIt-- 4A (传感器接线:上面有1,2,3,4角,1角是电源线,2角是信号线)四、恢复出厂设置
DrC --- FCS ---InI (按键盘中间2秒,切换到no)
