施耐德变频器（ATV71L）功能参数说明菜单路径：电梯()→电梯宏() →电机数据（）参数 参数定义 参数设定值范围单位电机控制类型电机的控制类型异步电机闭环选同步电机闭环选电机额定功率异步电机的额定功率 按实际异步电机的额定功率KW电机额定电压异步电机的额定电压 按实际异步电机的额定电压 V电机额定电流异步电机的额定电流 按实际异步电机的额定电流 A电机额定频率异步电机的额定频率 按实际异步电机的额定频率 HZ电机额定速度异步电机的额定速度 按实际异步电机的额定速度 rpm同步电机极对数同步电机的极对数 按实际电机的极数/2同步电机额定电流同步电机的额定电流 按实际同步电机的额定电流 A同步电机额定速度同步电机的额定速度 按实际同步电机的额定速度 rpm同步电机转矩同步电机的额定转矩 按实际同步电机的额定转矩 Nm变频器电流限幅用于限制电机电流电机额定电流(乘以) x 1.8输入A自机自学习用于同步电机进行电机自整定没有进行电机自学习；进行电机自学习请求；已完成电机自学习；菜单路径：电梯()→电梯宏() →电梯数据（）参数 参数定义 参数设定值范围 单位电梯额定速度电梯的额定速度 按实际电梯额定速度 m/s电机额定载重量电梯启动转矩 700 Kg加速时间电梯启动时低速加速时间 3～4 S减速时间电梯减速停车段的减速时间12～30 (12) S 加速始端圆滑系数加速斜坡开始平滑时间 50%加速未端圆滑系数加速斜坡结束平滑时间 50%减速始端圆滑系数减速斜坡开始平滑时间 40%减速未端圆滑系数减速斜坡结束平滑时间 40%斜坡2切换阀值第二段斜坡曲线开始速度设置成电梯的爬行速度(数值=SP3内的值)HZ第2加速时间第2段曲线高速段加速时间3～6 S第2减速时间第2段曲线减速段时间2.0～5 (3.0)（只适用于≤1米梯速）S菜单路径：电梯()→电梯优化() →速度环（） 参数 参数定义 参数设定值范围 单位频率F环稳定性速度环比例增益，调整速度瞬变返回到稳定状态的增益20%频率环增益速度环的积分增益时间，调整速度瞬变的响应时间20%速度环滤波系数异步电机设65 同步电机设100编码器滤波激活编码器滤波常数3 ms 菜单路径：设置()参数 参数定义 参数设定值范围 单位高速频率电机的额定频率（电梯的额定速度）电机的额定频率 HZ菜单路径：电机控制()参数 参数定义 参数设定值范围 单位 最大输出频率电梯超速保护值 电机的额定频率*1.1 HZ菜单路径：电梯()→电梯功能() →预设速度（）参数 参数定义 参数设定值范围 单位预设速度3爬行速度按0.06m/s的速度换算成频率HZ预设速度4SP 4多段速3（三层运行速度）按1.5m/s～1.75m/s的速度换算成频率 * 0.95HZ预设速度5检修速度按 0.2m/s的速度换算成频率 * 0.95HZ预设速度6多段速1（单层运行速度）按1.0m/s的速度换算成频率 * 0.95预设速度7多段速2（两层运行速度）按1.5m/s的速度换算成频率 * 0.95HZ预设速度8多段速4（四层运行速度）按2.0m/s的速度换算成频率 * 0.95电梯起动舒适感调整：菜单路径：电梯()→电梯优化() →起动调整（）→刹车起动（）参数 参数定义 参数设定值范围 单位 刹车机构释放时间刹车机构释放时间延时 1.0 S 刹车释放电流l b r刹车机构释放电流值（-5，-10，+10，+5）约30～50%额定电流值A 制动力方向刹车释放电流功能打开或关闭功能打开菜单路径：电梯()→电梯优化() →起动调整（）→倒溜管理（）参数 参数定义 参数设定值范围 单位 倒溜管理倒溜管理功能打开或关闭倒溜补偿倒溜补偿增益 10～200% (40)倒溜缓冲倒溜阻尼系数 30～100% (50)起始刚度补偿起始刚度补偿 功能打开或关闭激活角度启激活角度系数1～10% (1)刚度增益刚度增益 40～200% (60)电梯停止时舒适感的调整：一．电梯速度≤ 1.0m/s ： 减小减速时间可以增大爬行距离；二．电梯速度>1.0m/s ：单层运行冲层 减小减速时间 减速太快，有冲层现象多层运行冲层减小减速时间一．电梯速度≤1.0m/s ： 增大减速时间可以减小爬行距离； 二．电梯速度>1.0m/s ：单层运行爬行太长增大减速时间 减速太慢，爬行太长多层运行爬行太长增大减速时间停止有倒溜停止时有振动① 有倒溜时，增加刹车抱紧时间② 确认bECd 是否设为0.0s③停止时有提升感，加大减速时间菜单路径：电梯() → 电梯优化() → 停止调整（）参数 参数定义 参数设定值范围单位 bECd零速抱闸时间 0.0 s抱闸抱紧时间0.5s★ 电梯减速时间调整方法：① 菜单路径：电梯() → 电梯功能() → 频率阀值（）参数 参数定义参数设定值范围单位 频率阀值设置减速时间的切换频率单层运行的速度值 HZ备注：如电梯速度≤1.0m/s ：可设置为一半的数值② 菜单路径：电梯() → 电梯功能() → 参数组切换（）参数 参数定义参数设定值范围 单位 2组参数组设置切换2组参数组的内容到频率阀值 HZ选择参数SPS选择此参数组，只能用液晶操作器设定第2减速时间第1组0～频率阀值的单层速度的减速时间4.5～6 S第2组频率阀值～最高速的多层速度减速时间3～5S备注：如电梯速度≤1.0m/s 时,数值不变，为曲线段减速时间监控参数： 端子状态监控：菜单路径：监视() → 输入/输出映像()→逻辑输入LI1至LI8的状态（ LI5I- ）参数 参 数 说 明逻辑输入LI1～LI8状态1亮表示该信号动作，状态0亮表示该信号不动作 电机运行电流监控： 菜单路径：监视() →电流()1. 施耐德变频器（ATV71L ）1.1施耐德变频器电机自学习时的故障显示：故障代码 名称 故障原因 检查措施负载不跟随 编码器反馈速度与给定值不相符1.检查主机编码器；2.重新做主机自学习；角度值误差 电机编码器角度学习不正确 1.确认变频器与电机连接线是否正确；2.确认KMY 接触器接触是否良好； 3.确认主机编码器安装是否牢固；4.重新执行电机自学习；配置错误 变频器PG 卡故障； 1.检修PG 卡接触是否良好；2.更换变频器PG 卡； 编码器故障 编码器反馈故障1.检查变频器内编码器设定的参数；2.检查编码器的连接线；过电流 负载太大电机控制()菜单中最大输出频率设定值不对1.检查负载；2.检查最大输出频率的设定值；电机短路接地短路变频器输出侧短路或接地检查变频器侧输出侧的连接线；超速 驱动负载不稳定或负载太大1.检查编码器接线和抗干扰处理是否正常；2.检查速度环的比例增益设定是否合适；3. 检查编码器是否正常；速度反馈丢失 没有编码器反馈信号 编码器连接线有干扰1.检查编码器的连接线；2.检查编码器连接线的屏蔽层接地是否良好，接到ST-1分频卡上的线接触是否良好；Brake 控制 没有达到刹车释放电流1.检查电机的动力线连接是否正确，有无虚接现象；2.检查KMY 接触器主触点接触是否良好，动力线有无虚接现象；3.检查是否由于厅门锁回路瞬间断开所致；变频器过热 变频器温度太高1.检查变频器的通风情况及周围温度；2.检查变频器的散热风扇运行是否正常；变频器过载 负载电流太大1.检查负载情况；2.检查电机热保护的设置值是否正确；输出缺1相输出缺3相变频器输出缺相1.检查变频器输出端的连接线；2.检查KMY运行接触器； 输入过电压主回路电压太高；电源不稳定有波动；输入缺相 变频器输入缺相输入欠压 变频器输入电压太低检查变频器的输入电源电源切除变频器PWR使能信号端无输入信号自由停车 变频器故障后自由停车模式检查主板到PWR端的连接线IGBT过热 变频器过载1.减小载波频率；2.检查负载情况；3.交换电机的V、W动力线，重新做主机自学习；4.检查安装主机编码器；。
施耐德变频器参数设置施耐德是全球领先的电气设备制造商，其提供的变频器产品常用于电机调速控制系统中。
施耐德变频器参数设置涉及多方面的考虑，包括电机额定功率、负载特性、控制方式等。
在本文中，将详细介绍施耐德变频器参数设置的相关内容。
首先，施耐德变频器的参数设置需要根据电机的额定功率来确定。
变频器的额定功率应与电机额定功率相匹配，以确保系统的稳定运行。
在设置变频器参数时，需要根据电机额定功率选择适当的变频器型号，并确保变频器的额定功率与电机额定功率一致。
其次，施耐德变频器参数设置还涉及到负载特性的考虑。
根据负载的类型和特性，需要调整变频器的一些参数，以适应不同的负载要求。
例如，对于重载负载，可以适当提高变频器的过载能力；对于轻载负载，可以适当提高变频器的效率，以减少能耗。
另外，施耐德变频器参数设置还需要考虑控制方式的选择。
施耐德变频器提供了多种控制方式，包括恒定转矩控制、变转矩控制、速度闭环控制等。
根据实际需求，可以选择适当的控制方式，并设置相关的参数。
在施耐德变频器参数设置过程中，还需要关注一些其他的参数，如频率范围、加速时间、减速时间、跟踪误差等。
这些参数的设置会影响到系统的动态性能和稳定性能，需要根据具体应用的要求进行调整。
此外，施耐德变频器还支持多种通信协议和接口，可以与上位机进行通信，实现远程监控和控制。
在参数设置过程中，也需要考虑通信接口的设置，以便与上位机进行数据交换和控制指令传输。
最后，施耐德变频器参数设置完成后，需要进行系统的调试和性能测试，以验证参数的设置是否符合要求。
在调试过程中，应密切关注电机的运行状态，如电流、转矩、速度等参数的变化，以确保系统能够正常运行和达到预期的控制效果。
总之，施耐德变频器参数设置涉及多方面的考虑，包括电机额定功率、负载特性、控制方式、通信接口等。
在设置参数时，需要根据实际需求进行调整，并进行系统的调试和性能测试，以确保系统的稳定运行和良好的控制效果。

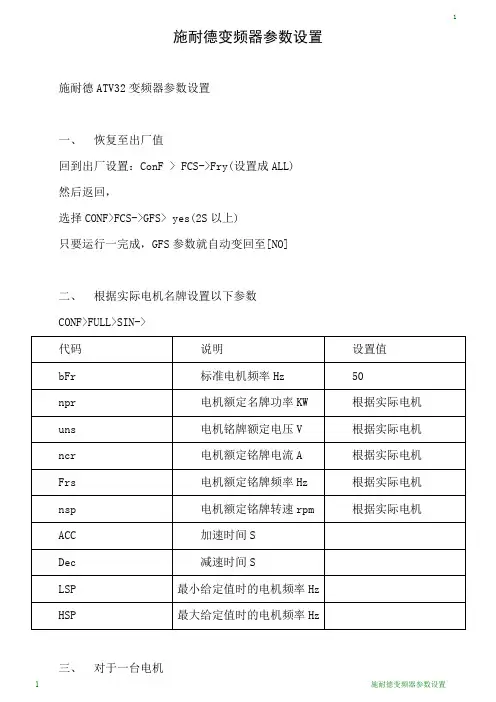

11施耐德变频器参数设置施耐德ATV32变频器参数设置一、恢复至出厂值回到出厂设置：ConF > FCS->Fry(设置成ALL)然后返回，选择CONF>FCS->GFS> yes(2S以上)只要运行一完成，GFS参数就自动变回至[NO]二、根据实际电机名牌设置以下参数CONF>FULL>SIN->代码说明设置值bFr 标准电机频率Hz 50npr 电机额定名牌功率KW 根据实际电机uns 电机铭牌额定电压V 根据实际电机ncr 电机额定铭牌电流A 根据实际电机Frs 电机额定铭牌频率Hz 根据实际电机nsp 电机额定铭牌转速rpm 根据实际电机ACC 加速时间SDec 减速时间SLSP 最小给定值时的电机频率HzHSP 最大给定值时的电机频率Hz三、对于一台电机施耐德变频器参数设置施耐德变频器参数设置 2 2 LI1：缺省 正转LI2： 缺省 反转速度给定：缺省为Fr1(AI1)四、 设定多电机模式(P220)FULL>FUN->NNC->CHN(yes)>CoF1(2套)>LI(2-6)五、 对于惯量大的变频器控制（如：垂直升降负载）设置：CONF>FULL>FUN->RPT->BRA 为NO(缺省为YES)六、 对于变频器输出端2个以上接触器控制2个以上电机设置：CONF>FULL>FLT->OPL-设置为OAC （缺省为YES ）（N(N>=2)台以上电机用N-1个热继电器作为过电流检测，还有其中一台用变频器的电子过流保护），这种控制模式必须设置电机控制类型CONF>FULL-DRC->CTT 为STD(即2点压频比：电压/频率)。
