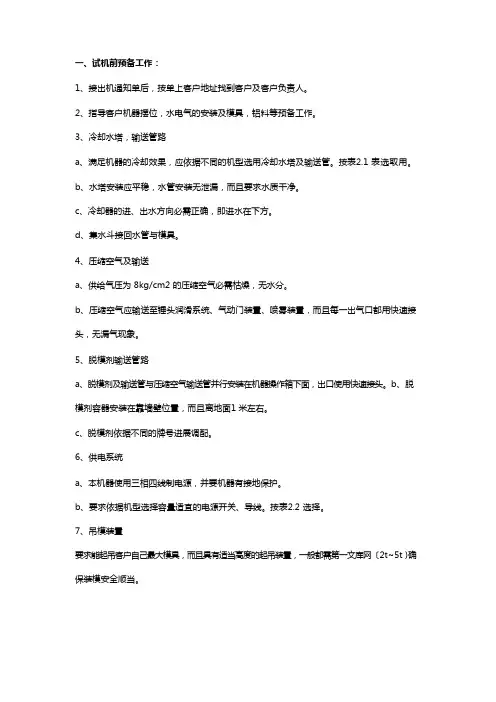

一、试机前预备工作：1、接出机通知单后，按单上客户地址找到客户及客户负责人。
2、指导客户机器摆位，水电气的安装及模具，铝料等预备工作。
3、冷却水塔，输送管路a、满足机器的冷却效果，应依据不同的机型选用冷却水塔及输送管。
按表2.1 表选取用。
b、水塔安装应平稳，水管安装无泄漏，而且要求水质干净。
c、冷却器的进、出水方向必需正确，即进水在下方。
d、集水斗接回水管与模具。
4、压缩空气及输送a、供给气压为 8kg/cm2 的压缩空气必需枯燥，无水分。
b、压缩空气应输送至锤头润滑系统、气动门装置、喷雾装置，而且每一出气口都用快速接头，无漏气现象。
5、脱模剂输送管路a、脱模剂及输送管与压缩空气输送管并行安装在机器操作箱下面，出口使用快速接头。
b、脱模剂容器安装在靠墙壁位置，而且离地面1 米左右。
c、脱模剂依据不同的牌号进展调配。
6、供电系统a、本机器使用三相四线制电源，并要机器有接地保护。
b、要求依据机型选择容量适宜的电源开关、导线。
按表2.2 选择。
7、吊模装置要求能起吊客户自己最大模具，而且具有适当高度的起吊装置，一般都需第一文库网〔2t~5t ) 确保装模安全顺当。
8、为安全起见，燃油箱的安装要求在压铸车间外面，用六分管引至尘笔四周。
油箱容量一般大于100 公斤。
出油口离油箱底部 100mm 左右，油箱离地面1m 左右，箱底装一排污口〔放水阀)。
9、废水槽在压铸生产过程中易产生污水、油污。
为确保车间的环境卫生，在机器四周作一条宽 80mm、深 60mm 的槽道，并将这一条槽通到车间废水集中处。
10、抽风装置为将压铸过程中产生的废气、热气排出，改善车间的工作环境，在机器四周适当的位置，安装抽风设备。
11、模具的预备a、能正常生产的模具，检查模具滑块是否动作牢靠，螺丝是否紧固，冷却水正常，模具的安装尺寸是否与机器模板相符。
b、与本机入料筒相配备的模具，包括压室台间与模具的协作，浇口套与锤头的协作。
c、顶针杆与模具顶针板的协作。

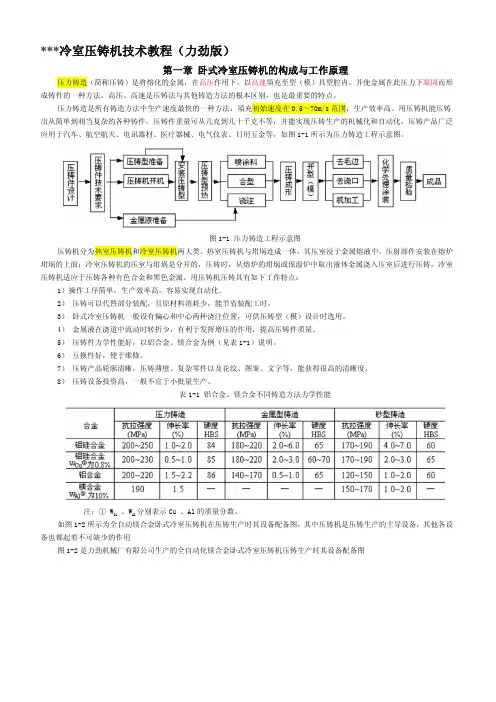

***冷室压铸机技术教程（力劲版）第一章卧式冷室压铸机的构成与工作原理压力铸造（简称压铸）是将熔化的金属，在高压作用下，以高速填充至型（模）具型腔内，并使金属在此压力下凝固而形成铸件的一种方法。
高压、高速是压铸法与其他铸造方法的根本区别，也是最重要的特点。
压力铸造是所有铸造方法中生产速度最快的一种方法，填充初始速度在0.5～70m/s 范围，生产效率高。
用压铸机能压铸出从简单到相当复杂的各种铸件，压铸件重量可从几克到几十千克不等，并能实现压铸生产的机械化和自动化，压铸产品广泛应用于汽车、航空航天、电讯器材、医疗器械、电气仪表、日用五金等，如图1-1所示为压力铸造工程示意图。
图1-1压力铸造工程示意图压铸机分为热室压铸机和冷室压铸机两大类。
热室压铸机与坩埚连成一体，其压室浸于金属熔液中，压射部件安装在熔炉坩埚的上面；冷室压铸机的压室与坩埚是分开的，压铸时，从熔炉的坩埚或保温炉中取出液体金属浇入压室后进行压铸，冷室压铸机适应于压铸各种有色合金和黑色金属。
用压铸机压铸具有如下工作特点：1）操作工序简单，生产效率高，容易实现自动化。
2）压铸可以代替部分装配，且原材料消耗少，能节省装配工时。
3）卧式冷室压铸机一般设有偏心和中心两种浇注位置，可供压铸型（模）设计时选用。
4）金属液在浇道中流动时转折少，有利于发挥增压的作用，提高压铸件质量。
5）压铸件力学性能好，以铝合金、镁合金为例（见表1-1）说明。
6）互换性好，便于维修。
7）压铸产品轮廓清晰，压铸薄壁、复杂零件以及花纹、图案、文字等，能获得很高的清晰度。
8）压铸设备投资高，一般不宜于小批量生产。
表1-1铝合金、镁合金不同铸造方法力学性能注：①W Cu 、W Al 分别表示Cu 、Al 的质量分数。
如图1-2所示为全自动镁合金卧式冷室压铸机在压铸生产时其设备配备图，其中压铸机是压铸生产的主导设备，其他各设备也都起着不可缺少的作用图1-2是力劲机械厂有限公司生产的全自动化镁合金卧式冷室压铸机压铸生产时其设备配备图图1-2压力生产设备图1--定量输送泵2--压铸机3--型（模）具加热器4--喷涂装置5--取件机械手6--熔化炉7--预热炉8--边角料传送带9--压边机10--压铸件传送带11--废品传送带第一节卧式冷室压铸机压铸原理如图1-3所示，压铸型（模）合型（模）后，金属液3浇入压室2中，压射冲头1向前推进，将金属液经浇道7压入型腔6中，冷却凝固成型。

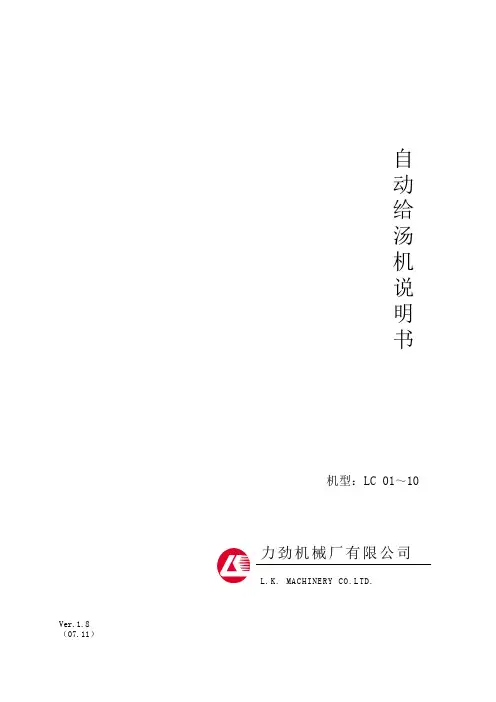

自动给汤机说明书机型：LC 01～10力劲机械厂有限公司L.K. MACHINERY CO.LTD.Ver.1.8（07.11）目录前言1．技术参数 (1)2．使用前 (2)2.1操作说明书的内容 (2)2.2注意事项的记载 (2)3. 机器的搬运与安装 (5)3.1 机器的搬运 (5)3.2 机器的安装 (5)4. 调整 (6)4-1手臂驱动的调整 (6)4-2汤勺驱动的调整 (7)4-3速度调整 (8)4-4各个定时器的调整 (9)4-5给汤量的调整 (10)4-6汤面电极棒的调整 (10)5．运转及操作 (12)5-1动转准备 (12)5-2手动操作 (12)5-3自动操作 (12)5-4试运转 (13)6．保养检查 (14)6-1勺子的保养检查 (14)6-2润滑油 (14)6-3给汤机保养检修表 (15)6-4故障排除 (16)7．动作流程图 (19)8. 电气原理图 (20)前言本公司产品具有设计精良、质量过硬，操作使用简单，维护保养方便的特点，在用户中受到广泛好评。
为了方便用户正确使用本公司的“给汤机”系列产品，特制订本使用说明书。
说明书对“给汤机”系列产品的特点、机器性能和主要技术参数、安装、调试、维护等事项做了比较详尽的描述，用户在使用本公司产品时，请先详细阅读使用说明书，并按其规定进行操作。
技术参数2. 使用前2.1 操作说明书的内容这本手册包含动作说明、操作方式、安装程序、维修及保养。
在要开始使用此机前，请详细阅读这本操作手册。
注意：请勿使用本书中未有介绍的操作方式与程序，因未完全理解操作方式而造成的伤害和意外事故，敞司将不会负责。
请将此手册尽量放在靠近机体处，以供需要时可以就近阅读，并请专人保管。
2.2 注意事项的记载●危险等级表示在此书中的安全注意共分为三个等级，机器运行时会有高度的危险性，故操作时敬请特别安全注意事项3.机器的搬运与安装3.1机器的搬运1、机器在平地搬运时要尽量水平搬运，倾斜角度不得超过25°，以免倾倒而损坏机器。

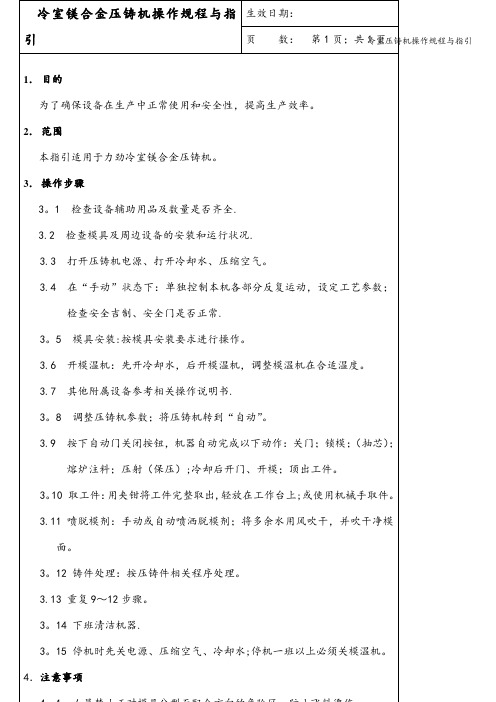

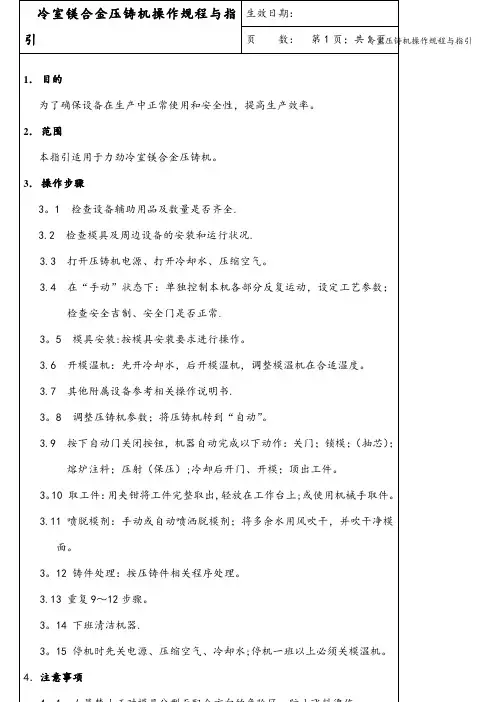

一、冷室镁合金压铸机操作方法：1．手动操作：⑴．“手动、自动”选择旋钮(安装在机前操作箱上)旋至“手动”位置。
⑵．电箱内三相空开处于ON位置，所有单相空气开关处于ON位置。
⑶．电源开关设置于ON位置，且电源指示灯亮。
⑷．急停开关处于复位位置，且急停指示灯不亮。
⑸．起动油泵电机，等待油泵电机正常运行且指示灯亮时，待2秒后，选择开机储能时，机器自动进行储能动作，此时任何手动操作均无效，待储能达到系统压力后，方可进行下列项目的手动操作。
2．自动操作：⑴．三相空气开关、两相空气开关和操作面板上电源开关合上，电源指示灯亮。
⑵．通过显示屏输入正确的参数和选择相应的功能。
⑶．急停开关复位，急停指示灯处于熄灭状态。
⑷．再按下油泵电机起动按钮，待电机起动指示灯亮，2秒后，选择开机储能时，开始自动储能动作.此时不能有任何动作。
⑸．手动、自动旋钮处于自动位置。
⑹．开锁模速度选择开关设置快速位置。
⑺．待自动储能结束后，按关门按钮(通过显示屏选择气动门时)待前门关好后，开始自动操作(若没有选择气动门，则需手动关门到位)。
3．开机前准备:⑴．开机前应充分了解机器的说明书内容,熟识机器的结构,性能动作原理﹑操作﹑调整方法及安全防护内容.⑵．机器安装完毕后,首先清理机器,重点检查拉杆(哥林柱)牙纹及表面﹑动定型座板工作表面﹑导轨面﹑T型槽及螺孔﹑油箱内腔等,保证这些位置清洁﹑光滑﹑无杂物及异物.⑶．检查机械﹑电器﹑油路部分是否安装正确,联接可靠,重点检查机械安全部分是否可靠,重要部件﹑零件是否联接紧固,电器各插排对应是否正确﹑各线路有无短路断路现象,油路部分是否连接紧密,有无松动及漏装.⑷．检查完毕后,在机器主油箱注油孔注入清洁的液压油(冬天用46号;夏天用68号),油箱内油位高低以油标尺可视范围为限度.注完油后请注意旋紧油过滤器顶杆螺丝,(将其顺时针旋转到底),以确保油箱与油泵间管路畅通.在机器各相应润滑处注入润滑油或润滑脂,其中润滑油泵应注入301号润滑油,润滑脂最好采用M O S2.在二速氮气瓶中充入氮气至9.5-10.5Mpa,增压氮气瓶中充入氮气8.5-9.5Mpa.⑸．接驳冷却水源,排水管,压缩空气,应保证冷却水畅通,通流量符合冷却器要求,压缩空气气源压力要大于5kg/cm2,在确认电气线路无短路﹑无断路﹑无漏装﹑无松动﹑接地线连接完好等情况下,将三相交流电源(380V 50HZ)接在主电箱相应的端子位上,要求电源电压波动范围在额定值的±5%以内.二、安全操作注意事项：1．机器需在常温下工作，一般情况下，照明应通过自然方式/或人工方法供应足够的照明，机器四周应留有1-1.5米的空间。

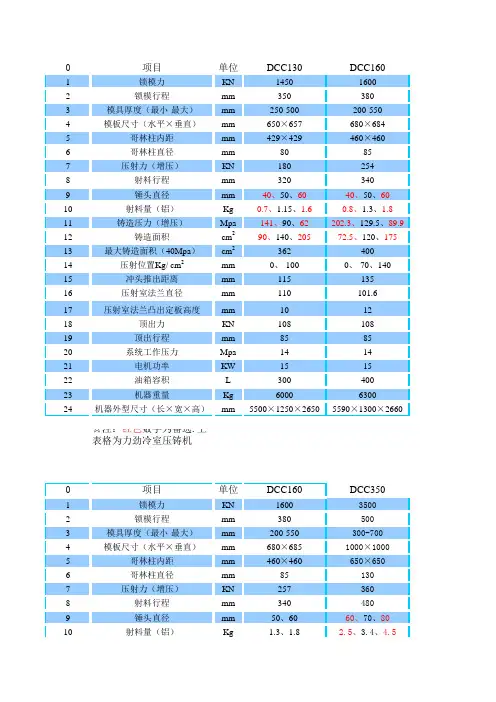

力劲冷室压铸机标准参数0项目单位DCC130DCC1601锁模力KN145016002锁模行程mm3503803模具厚度（最小-最大）mm250-500200-5504模板尺寸（水平×垂直）mm650×657680×6845哥林柱内距mm429×429460×4606哥林柱直径mm80857压射力（增压）KN1802548射料行程mm3203409锤头直径mm40、50、6040、50、6010射料量（铝）Kg0.7、1.15、1.60.8、1.3、1.8 11铸造压力（增压）Mpa141、90、62202.3、129.5、89.9 12铸造面积cm290、140、20572.5、120、175 13最大铸造面积（40Mpa）cm2362400 14压射位置Kg/ cm2mm0、-1000、-70、14015冲头推出距离mm11513516压射室法兰直径mm110101.617压射室法兰凸出定板高度mm101218顶出力KN10810819顶出行程mm858520系统工作压力Mpa141421电机功率KW151522油箱容积L30040023机器重量Kg6000630024机器外型尺寸（长×宽×高）mm5500×1250×26505590×1300×2660☆注：红色数字为备选.上表格为力劲冷室压铸机0项目单位DCC160DCC3501锁模力KN160035002锁模行程mm3805003模具厚度（最小-最大）mm200-550300-7004模板尺寸（水平×垂直）mm680×6851000×10005哥林柱内距mm460×460650×6506哥林柱直径mm851307压射力（增压）KN2573608射料行程mm3404809锤头直径mm50、6060、70、8010射料量（铝）Kg 1.3、1.8 2.5、3.4、4.511铸造压力Mpa130、90120、88、67 12铸造面积cm2120、175285、390、510 13最大铸造面积（40Mpa）cm2400875 14压射位置Kg/ cm2mm-70-15015冲头推出距离mm13516516压射室法兰直径mm101.6101.617压射室法兰凸出定板高度mm121218顶出力KN10818019顶出行程mm8512020系统工作压力Mpa141621电机功率KW152222油箱容积L40070023机器重量Kg70001350024机器外型尺寸（长×宽×高）mm5400×1300×27006220×1850×5860 25空循环时间sec7 ☆注：红色数字为备选.上表格为力劲冷室压铸机DCC280DCC400DCC500DCC630 2800400050006300460550580650 250-650300-700350-850350-850860×860970×9601162×11621200×1200560×560620×620760×760750×750 11013014016031540546061040050058060050、60、7060、70、8070、80、9070、80、90 1.5、2.1、2.9 2.7、3.6、4.7 4.3、5.6、7.1 4.3、5.7、7.2 160、112.5、82.6144.4、106.1、81.2122、93、73.5158.7、121.5、96 170、245、335275、375、490405、535、680395、515、655 700100012501575 -125-175-175-250140200250250101.6101.6165165121215151501802403151051251201501414161418.522303760080010001000105001500025000276006420×1410×25606800×1600×26607500×2100×30007460×1950×2830DCC500DCC700DCC10005000700010000580720880350-850350-900450-11501162×11621300×13001620×1620760×760800×8001030×103014017020046061084558070080070、80、9080、90、10090、100、110、1204.3、5.6、7.16.5、8.3、109.5、11.7、14.2、16.9122、93、73.5121、95.5、77.5132.5、107.5、88.5、74.5 405、535、680570、725、895750、925、1120、1335 125017502500-175-250-2502502503001651502401515202402405001201602001616163737451000110015002500038000700007500×2100×30008975×2800×313510230×3500×3640 121216DCC800DCC1000DCC1250DCC1600800010000125001600076088010001200400-950450-1150450-1180500-14001400×13951620×16201730×17402010×1960910×9101030×10301100×11001180×11801802002302506658651075128576080088093080、90、10090、100、110、120100-140110-1507.2、9.1、11.29.5、11.7、14.2、16.913-25.417-32132.8、104.9、85136、110、91、76.570-13773-137600、760、940730、905、1095、1305910-17851165-21902000250031254000-2500、-300-160、-320-175、-350297300320360200240240260202025253155005705701802002002501416141437452×372×4512001500250026003940070000900001050008660×2010×278010560×3500×380010 800×3250×420011500×4000×4200DCC2000DCC2500DCC3000 200002500030000140015001500650-1600750-1800800-20002150×21502350×23502620×26201350×13501500×15001650×1650 28031034015001800211096010501180 130-170140-180150-19024-4130-5039-6266-113124-75119-731769-30302000-33302520-4110 500062507500 -175、-350-200、-400-250、-450 4004505302602802803030306507509003003003001616162×5513516528003000320013500019500023500012710×4370×438015000×5000×480015750×5250×5180。
第二节热室压铸机的操作规程热室压铸机的操作方式有手动、半自动、全自动三种。
实现机器各动作的按钮开关均设有点动控制，所谓点动控制就是指在按住相应按钮开关时，机器作相应动作，松开按钮即停止。
点动控制常用于手动操作，在装卸模具、调试机器、调整模具厚薄以及维修维护等情况下采用。
力劲集团公司生产的热室压铸机具有设计先进、制造精良、性能好、速度快、节能等特点；全部操作程序集中于电脑控2．热室压铸机操作面板各按钮名称、状态、功能说明如下表所示:二、热室压铸机电箱控制面板的功能1．热室压铸机电箱控制面板一般安置在机器主电箱门面上，以便操作者调节、测试电器各参数，电箱控制面板上各元件的设置如图58所示，各元件的名称、状态、功能见表二所示。
表二热室压铸机电箱控制面板功能使用说明表2）低压压力与拨码数字对照表注：psi是非法定计量单位1Mpa=145psi三、热室压铸机手动操作方法将“手动、半自动、全自动”选择按钮拨至“手动”档位，接通电源，起动液压泵正常运转。
设定射料压力，在面板上将总压力数字拨码调节至合适位置，开始进行各动作操作。
1.锁模动作操作方法（1）将“关门”选择拨至“关门手动”档位，用手推前后安全门关门到位，顶针退回到位，射料锤头回锤到位，选择冲头动作时，冲头须回位。
（2）速度选择有快速、常速、慢速三档，将旋钮拨至所选档位，并在电箱控制面板上将锁模压力数字拨码调整至合适数字。
（3）双手各按住一个“锁模”按钮，机器将作锁模动作，至终止位置时，由于感应开关、限位开关的控制，机器将自动终止锁模动作。
力劲集团公司其锁模按钮设置两个，目的是使模具安装、维修、测试符合安全要求。
2.开模动作操作方法（1）要求回锤到位，速度选择开关拨至所选档位，开模压力拨码拨至合适数字。
（2）按住开模按钮，机器做开模动作，运动至终止位置时，其开模终止感应开关断开，机器将自动终止开模动作。
3.扣前、扣后动作按住扣前按钮，锁模柱架装置作扣前动作，按住扣后按钮，锁模柱架装置作扣后动作。
压铸机操作规程第一节卧式冷室压铸机的操作规程随着汽车工业、电子通讯、家用电器和儿童玩具的高速发展，冷室压铸机自动化程度也不断得到提高，目前的卧式冷室压铸机已可以实现压铸循环整个工艺过程的全自动化，如安全门用气动或电动控制实现自动开门、关门；合金液自动浇注；压铸机黄油/机油自动给油润滑；取件机械手自动取出铸件；压铸模具的冷却、加热、保温及喷涂的自动控制。
这一系列柔性生产单元通过主机的电脑联网在一起来达到统一控制和管理的目的。
力劲集团公司生产的卧式冷室压铸机已实现了这统一控制管理系统，它采用独立的电脑控制箱来控制机器各动作，配以单色或彩色显示屏，对各种动作的工作压力、工作流量及时间采用人机对话模式来设定参数进行调整，机器各操作工序间设置有联锁安全机构和自我诊断功能，在工作中发生故障或违反操作规定时能及时报警并在显示屏上显示故障原因，以利操作人员及时予以纠正恢复正常生产秩序。
卧式冷室压铸机操作方式分为自动、手动两种。
在正常生产中采用自动循环操作方式，在调试或维修过程中采用手动操作。
下面以力劲集团公司生产的DCC400冷室压铸机为例，介绍冷室压铸机的操作方法和步骤。
一、一般卧式冷室压铸机的操作规程一般卧式冷室压铸机的工艺参数的设定和调整采用拨码方式（高档机采用触摸屏方式），下面以力劲集团公司生产的DCC400卧式冷室压铸机为例，分电箱控制面板、操作面板、手动操作、自动操作、运动动作条件五个方面介绍其操作方法和步骤。
1.电箱控制面板的功能1）电箱控制面板的位置和功能设置如图1和图2所示。
图1 DCC400电箱控制面板的位置和机前操作面板的位置图2 DCC400电箱控制面板功能设置2.机前操作面板的功能1）机前操作面板的位置及功能设置如图1和图3所示。
图3 机前操作面板功能设置2）机前操作面板按钮/旋钮功能说明如下表所示：28 吹气按下备用，喷雾机械手手动吹气。
复位备用，无作用。
29 喷雾按下备用，喷雾机械手手动喷雾。
力劲160吨冷室压铸机说明书
力劲160吨冷室压铸机是一种用于制造金属零件的工业设备。
它采用高压将熔化的金属注入模具中，经过冷却凝固后形成所需的零件。
以下是关于这种设备的一些详细信息：
1. 设备参数，力劲160吨冷室压铸机的主要参数包括压力、射压、射筒直径、射筒行程、模具厚度等。
这些参数决定了设备的工作能力和适用范围。
2. 工作原理，冷室压铸机的工作原理是利用高压将金属压入模具中，然后通过冷却使其凝固成型。
这种工艺能够生产高精度、高强度的金属零件。
3. 设备结构，力劲160吨冷室压铸机通常由机架、射出系统、液压系统、电气控制系统等部分组成。
每个部分都有特定的功能，协同工作完成压铸加工。
4. 使用注意事项，在操作力劲160吨冷室压铸机时，需要注意安全操作规程，避免发生意外。
另外，定期进行设备维护和保养也是非常重要的，可以确保设备长期稳定运行。
5. 应用领域，冷室压铸机广泛应用于汽车制造、航空航天、电子通讯等领域，用于生产各种铝合金、镁合金等金属零件。
以上是关于力劲160吨冷室压铸机的一些基本信息，希望能够对你有所帮助。
如果你对该设备有更多的疑问或者需要更详细的信息，请随时告诉我。
