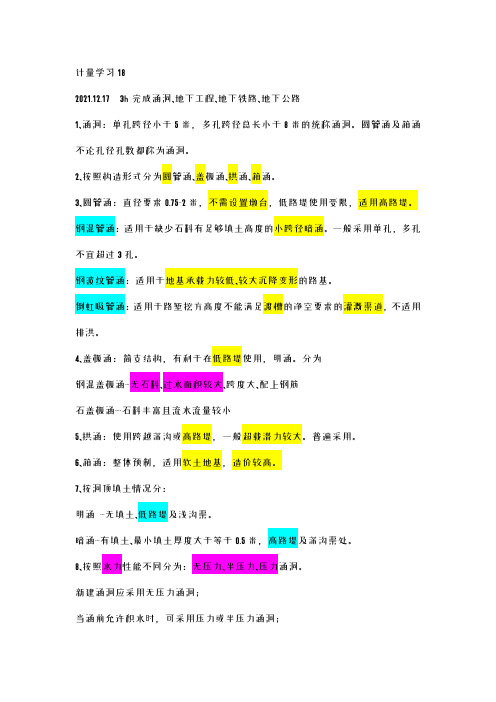

计量学习182021.12.173h完成涵洞、地下工程、地下铁路、地下公路1、涵洞：单孔跨径小于5米，多孔跨径总长小于8米的统称涵洞。
圆管涵及箱涵不论孔径孔数都称为涵洞。
2、按照构造形式分为圆管涵、盖板涵、拱涵、箱涵。
3、圆管涵：直径要求0.75--2米，不需设置墩台，低路堤使用受限，适用高路堤。
钢混管涵：适用于缺少石料有足够填土高度的小跨径暗涵。
一般采用单孔，多孔不宜超过3孔。
钢波纹管涵：适用于地基承载力较低、较大沉降变形的路基。
倒虹吸管涵：适用于路堑挖方高度不能满足渡槽的净空要求的灌溉渠道，不适用排洪。
4、盖板涵：简支结构，有利于在低路堤使用，明涵。
分为钢混盖板涵---无石料、过水面积较大、跨度大、配上钢筋石盖板涵----石料丰富且流水流量较小5、拱涵：使用跨越深沟或高路堤，一般超载潜力较大。
普遍采用。
6、箱涵：整体预制，适用软土地基，造价较高。
7、按洞顶填土情况分：明涵---无填土、低路堤及浅沟渠。
暗涵---有填土、最小填土厚度大于等于0.5米，高路堤及深沟渠处。
8、按照水力性能不同分为：无压力、半压力、压力涵洞。
新建涵洞应采用无压力涵洞；当涵前允许积水时，可采用压力或半压力涵洞；当路基顶面高程低于横穿沟渠水面高程时，可设置倒虹吸管涵。
9、涵洞组成：由洞身+洞口+基础+附属工程；洞口包括端墙、翼墙、护坡。
10、涵洞构造：洞身截面有圆形、拱形、矩形3类，孔径大小应根据设计洪水流量、河沟断面形态、进出水口沟床加固形式，经水力验算确定。
11、采用提高节：拱涵、箱涵；不采用提高节：交通涵、灌溉涵、圆管涵、涵前不允许有过高积水。
12、洞底应有适当的纵坡，坡度0.4---5%；大于5%，基础底部每隔3--5米设防滑横墙或将基础做成阶梯形；大于10%，应分段做成阶梯形，前后涵洞盖板或拱圈搭接高度不小于厚度的1/4。
13、圆管涵---四铰管涵、降低圆管应力，分布在最大弯矩处、两侧顶部及底部。
14、矩形涵洞：适用较大排洪量、地质条件较差、路堤高度较小的设函处，常用盖板涵，且常用明涵。
涵洞的分类及土建计量知识点讲解1、分类按建筑材料分:砖涵.石涵.混凝土涵.钢筋混凝土涵.木涵.陶瓷管涵.缸瓦管涵.按构造形式分:圆管涵.盖板涵.拱涵.箱涵.按断面形状分:圆形涵.卵形涵.拱形涵.梯形涵. 矩形涵按孔数可分:单孔.双孔.多孔.按有无履土可分:明涵.暗涵.2、涵洞设计的一般规定：涵洞长度与净高的关系h＝1.25m，涵洞长度不宜超过25mh>=1.5m，长度不受限制对0.75m盖板涵，h h>=1.0m，长度不宜超过15m涵洞最小孔径的规定0.75m盖板涵仅适用于无淤积的灌溉涵排洪涵孔径不应小于1.25m。
板顶填土高度不应小于1.2m3、涵洞设计一般步骤：外业测绘：收集涵洞的勘测资料，包括涵洞轴向断面（必要时有辅助断面和1：500地形图）、涵洞设计资料调查表、有沟或路的应测绘沟（或路）与线路的平面关系。
根据汇水面积确定涵洞的设计流量（p=1/100)。
相关资料的准备：线路平剖面资料、填挖高度表、地质资料等。
路基设计资料：路基断面的形式（路基宽度、路基边坡、坡面防护等）、出入口排水侧沟的沟底标高资料。
涵洞孔径式样、出入口铺砌类型的拟定。
根据涵洞功能、相关资料合理确定。
孔径宜大不宜小，宜宽矮不宜高窄。
出入口泄水面标高的拟定（排洪涵主要系为排除汇区内汇水而设，涵洞出入口标高均应较路基排水沟低。
入口低，可以接引侧沟汇水，出口低，是因为涵洞一般均设置在汇区内地势最低洼处，出口侧路基侧沟均汇至涵洞出口处，并通过出口铺砌，排至下游。
因此当遇到地势相对平坦，出口太低无条件排水时，应提请路基合理调整排水系统设计。
涵身坡度一般不小于4‰以利排水。
）涵洞长度的计算、涵身分节与涵长调整（后面单独介绍）涵洞基础的设计（当涵洞基地应力不满足要求时，基底应进行加固处理，常见的有换填、碎石桩、旋喷桩等。
）工程数量计算及汇总出图4、进出水口沟床加固及防护1) 在涵洞上、下游河沟和路基边坡一定范围内，宜采取冲刷防护措施。
《涵洞基础知识综合性概述》一、引言涵洞作为道路交通和水利工程中的重要组成部分，在连接不同区域、保障水流顺畅等方面发挥着关键作用。
它不仅是基础设施建设中的重要环节，也与人们的日常生活和经济发展息息相关。
本文将深入探讨涵洞的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个全面而深入的了解。
二、涵洞的基本概念（一）定义涵洞是指在道路、铁路、渠道等工程中，为了让水流、车辆、行人等通过而设置的一种横向通道。
它通常由洞身、洞口、基础等部分组成，具有排水、通行等功能。
（二）分类1. 按构造形式可分为圆管涵、盖板涵、拱涵和箱涵等。
- 圆管涵：由圆形钢筋混凝土管或铸铁管组成，施工方便，造价较低。
- 盖板涵：由盖板和涵台组成，盖板可采用钢筋混凝土板或预制板。
- 拱涵：以拱形结构为主要承载部分，具有较大的承载能力和稳定性。
- 箱涵：由钢筋混凝土箱形结构组成，整体性好，适用于较大跨度和较高荷载的情况。
2. 按用途可分为排水涵、交通涵、灌溉涵等。
- 排水涵：主要用于排除道路、铁路、渠道等周边的积水，防止水浸破坏。
- 交通涵：供车辆、行人等通行，连接不同区域。
- 灌溉涵：用于农田灌溉，将水源引至需要灌溉的地区。
（三）组成部分1. 洞身：是涵洞的主体部分，承担着水流或车辆、行人等的通过任务。
洞身的形状和尺寸根据具体的使用要求和工程条件确定。
2. 洞口：包括进口和出口，用于连接洞身和上下游的渠道或道路。
洞口的形式多样，常见的有八字墙洞口、端墙洞口等。
3. 基础：为涵洞提供稳定的支撑，防止涵洞下沉或变形。
基础的类型有刚性基础和柔性基础等。
三、涵洞的核心理论（一）水力计算1. 流量计算：根据涵洞的形状、尺寸、坡度等参数，采用相应的水力计算公式，确定涵洞的过水流量。
常用的公式有曼宁公式、谢才公式等。
2. 水位计算：在确定涵洞的过水流量后，通过水力计算可以确定涵洞上下游的水位变化情况，以保证涵洞的正常运行。
涵洞的类型、计算、施工涵洞是一种特殊的桥梁结构，通常用于在道路、铁路或河流下方的交通道路中。
与其他桥梁结构不同，涵洞是一种长达几十米的管道或隧道，主要用于过河、过桥、过路等。
涵洞的设计、计算和施工具有一定的难度，需要采用专业的设计和施工工艺。
本文将从涵洞的类型、计算和施工三个方面阐述涵洞的设计和施工。
一、涵洞的类型涵洞的类型有很多，根据不同的设计和施工要求，可分为以下几种类型：1.钢筋混凝土涵洞钢筋混凝土涵洞是目前比较常见的一种，主要由混凝土和钢筋构成，具有较高的坚固性和耐久性，在抗洪抗压等方面具有一定的优势。
2.管状涵洞管状涵洞主要由管材组成，通常用于河流、湖泊等水域之下，其结构相对简单，施工方便，可大大降低工程成本。
3.土工织物涵洞土工织物涵洞采用土工布和土工格栅等材料制成，具有轻便、耐用、抗洪等特点，同时具有良好的透水性，能有效降低安装难度。
二、涵洞的计算涵洞的计算是涵洞设计的重要步骤，涉及到涵洞的结构和安全性，必须根据设计要求认真计算。
涵洞计算需要考虑的主要因素有以下几个方面：1.水文条件涵洞的水文条件是计算涵洞设计的重要数据，需要考虑的包括洪水过程、流量损失、涵洞闸型等要素，以保证涵洞的稳定性和安全性。
2.岩土参数涵洞的岩土参数也是涵洞计算的重要考虑因素，主要包括土壤类型、堆积物的配合比、土壤的弹性模量、抗剪强度等等，以保证涵洞的结构和安全。
3.涵洞截面尺寸涵洞截面尺寸直接关系到涵洞的几何形状和尺寸的大小，需要在保证涵洞结构稳定的前提下，设计合理的涵洞截面。
三、涵洞的施工涵洞的施工虽然难度较大，但可以通过科学的施工方法，提高施工效率和施工质量。
涵洞施工需要注意以下几个方面：1.施工环境涵洞施工的环境要求高，施工场地必须满足施工要求，同时需要有良好的通风、排水、光照等环境条件，以保证施工效果。
2.施工技术涵洞施工需要采用科学、先进的施工技术，包括新材料、新工艺、新设备等综合施工技术手段，以保证施工质量。
技术与计量（土建）---涵洞涵洞涵洞和桥的区别，按《公路工程技术标准》规定，单孔跨径小于5m，多孔跨径总长小于8m 的统称为涵洞；而圆管涵及箱涵则不论孔径大小、孔数多少，都叫作涵洞。
(一)涵洞的分类1．按构造形式不同分类涵洞可分为圆管涵、拱涵、盖板涵、箱涵。
(1)圆管涵。
圆管涵的直径一般为0．5-1．5m。
圆管涵受力情况和适应基础的性能较好，两端仅需设置端墙，不需设置墩台，故圬工数量少，造价低，但低路堤使用受到限制。
(2)盖板涵。
盖板涵在结构形式方面有利于在低路堤上使用，当填土较小时可做成明涵。
(3)拱涵。
一般超载潜力较大，砌筑技术容易掌握，便于群众修建，是一种普遍采用的涵洞形式。
(4)箱涵。
适用于软土地基，但因施工困难且造价较高，一般较少采用。
例题、砌筑技术容易掌握，超载潜力较大的是[ ]，A、盖板涵B、拱涵C、箱涵D、圆管涵答案；B分析；一般超载潜力较大，砌筑技术容易掌握，便于群众修建，是一种普遍采用的涵洞形式。
箱涵适用于软土地基，但因施工困难且造价较高，一般较少采用。
2．按洞顶填土情况不同分类涵洞可分为明涵和暗涵。
(1)明涵。
洞顶无填土，适用于低路堤及浅沟渠处。
(2)暗涵。
洞顶有填土，且最小填土厚度应大于50cm，适用于高路堤及深沟渠处。
3．按建筑材料不同分类涵洞可分为砖涵、石涵、混凝土涵及钢筋混凝土涵等。
4．按水力性能不同分类涵洞可分为无压力式涵洞、半压力式涵洞、压力式涵洞。
(1)无压力式涵洞。
水流在涵洞全部长度上保持自由水面。
(2)半压力式涵洞。
涵洞进口被水淹没，洞内水全部或一部分为自由面。
(3)压力式涵洞。
涵洞进出口被水淹没，涵洞全长范围内以全部断面泄水。
例题、暗涵洞顶最小填土厚度应大于[ ] cmA、50B、80C、100D、120答案；A分析；暗涵。
洞顶有填土，且最小填土厚度应大于50cm，适用于高路堤及深沟渠处。
例：山区公路跨过山谷的路堤较高，泄洪涵洞埋置较深，根据泄洪流量可选用的泄洪涵洞形式有( )。
涵洞的分类及土建计量知识点讲解
涵洞是一种用来穿越河、渠、路隧道的建筑结构，具有一定的土建计量知识点，不同类型的涵洞根据其结构、形式、应用范围等方面可分为不同的分类。
本文将对涵洞的分类以及土建计量知识点进行讲解。
一、涵洞的分类
1.按结构形式分类依据涵洞的结构形式，可将涵洞分为几
何涵洞和拱形涵洞两种类型。
几何涵洞主要通过非承载结构来实现支撑和泄洪的效果，是建筑结构中最简单的一种；拱形涵洞则是利用弧形承载结构来承载地面荷载和向下施加的压力，结构稳定性高，适用于穿越较大跨度的道路和水渠。
2.按穿越对象分类按照涵洞的穿越对象可以分为道路涵洞
和水渠涵洞两种类型。
道路涵洞主要用于通过山区、高速公路等自然障碍，使道路贯穿其中；水渠涵洞则是穿越河道、沟渠、排涝渠等，它的主要功效在于提高了水流经过的效率，避免了水渠中断。
3.按工程用途分类按照涵洞的工程用途，可以分为排水涵
洞和通风涵洞两种类型。
排水涵洞主要用于疏通雨水，避免因雨水过多而导致的水土流失和交通安全问题；通风涵洞则主要用于排放道路、铁路等车辆产生的尾气、烟尘等污染物。
二、涵洞的土建计量知识点讲解
1.混凝土砼量的测算涵洞的结构建造一般都是以钢筋混凝土为主，这就需要在建造的过程中进行混凝土砼量的测算。
测算时需要考虑到涵洞的尺寸大小、设计强度等因素，以确定建筑结构所需的混凝土用量。
2.土方工程量的计算涵洞工程建设中还需要进行土方工程量的计算，这主要是为了计算出涵洞周围的填挖深度和土的运输量，以便于更好地构建建筑结构。
3.砌体工程量的计算在涵洞的建设过程中，还需要砌体工程量的计算，这主要是为了计算出所需砖头或水泥等材料的用量和使用时间，以便于更好地实现涵洞的建设。
4.钢筋用量的计算涵洞的建设必然需要使用大量的钢筋材料，因此在建造涵洞的过程中，需要计算出所需钢筋用量，以方便进行钢筋的采购和使用。
总之，对于涵洞建设工程来说，涵盖了混凝土砼量、土方工程量、砌体工程量和钢筋用量等多种土建计量知识点，必须做好合理的规划和计算，才能确保涵洞的结构稳定，并达到预期效果。
