制药工程制图A卷答案

工程制图练习题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为正棱柱；若棱柱的上、下底面与棱线倾斜时称之为斜棱柱。

2.平面与立体相交，所得的交线称为：截交线，交线所围成的平面图形称为：断面。

3.正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。

4.曲线根据其上面点所属平面不同分为：平面曲线和空间曲线两大类。

5.侧平线的____侧面_____投影反映直线的实长。

6.求圆锥面上的点的投影常用纬圆法和素线法。

7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为正等轴测图和斜二轴测图。

8.组合体尺寸分为定形尺寸，定位尺寸和总体尺寸三种。

9.绘制机械图样时采用的比例，为机件图样相应要素的线性尺寸与实物相应要素的线性尺寸之比。

10.图形是圆或大于半圆的圆弧标注___直径__尺寸；图形是小于半圆的圆弧标注___半径__尺寸。

11.正等轴测图的伸缩系数是0.82 ，简化伸缩系数是 1 。

12.同一机件如采用不同的比例画出图样，则其图形大小_不同_____（相同，不同），但图上所标注的尺寸数值是__一样的____（一样的，不一样的）。

13.投影法分中心投影法和平行投影法两大类。

14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_____矩形____。

15.用垂直于圆椎轴线的平面截该立体，所截得的图形为圆形。

16．在点的三面投影图中，aa x反映点A到V面的距离，a’a z反映点A到W面的距离。

17、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

18.螺纹的画图规定，外螺纹的大经用粗实线绘制，小径用细实线绘制；内螺纹的大经用细实线绘制，小径用粗实线绘制；内、外螺纹连接时，旋合部分按外缧纹的画法绘制。

19. 装配图的内容包括①一组视图，②必要的尺寸，③零、部件序号、标题栏和明细栏，④技术要求。

20、三视图之间的位置关系：以主视图为基准，俯视图在它的下方，左视图在它的右方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

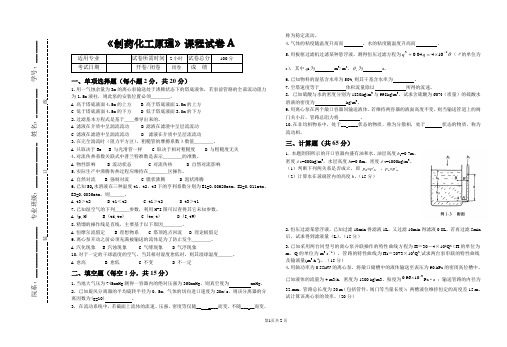

《制药化工原理》课程试卷A一、单项选择题（每小题2分，共20分）1.用一气蚀余量为3m的离心泵输送处于沸腾状态下的塔底液体，若泵前管路的全部流动阻力为1.5m液柱，则此泵的安装位置必须＿＿＿＿。

A 高于塔底液面4.5m的上方B 高于塔底液面1.5m的上方C 低于塔底液面4.5m的下方D 低于塔底液面3.0m的下方2.过滤基本方程式是基于＿＿推导出来的。

A 滤液在介质中呈湍流流动B 滤液在滤渣中呈层流流动C 滤液在滤渣中呈湍流流动D 滤液在介质中呈层流流动3.在完全湍流时（阻力平方区），粗糙管的摩擦系数λ数值＿＿＿＿。

A 只取决于ReB 与光滑管一样C 取决于相对粗糙度D 与粗糙度无关4.对流传热系数关联式中普兰特准数是表示＿＿＿＿的准数。

A 物性影响B 流动状态C 对流传热D 自然对流影响5.实际生产中沸腾传热过程应维持在＿＿＿＿区操作。

A 自然对流B 强制对流C 膜状沸腾D 泡状沸腾6.已知SO2水溶液在三种温度t1、t2、t3下的亨利系数分别为E1=0.00625atm、E2=0.011atm、E3=0.0035atm，则＿＿＿。

A t3＞t2B t1＜t2C t1＞t2D t3＞t17.已知湿空气的下列＿＿＿参数，利用H-I图可以查得其它未知参数。

A (p,H)B (td,tw)C (tw,t)D (I,tW)8.精馏的操作线是直线，主要基于以下原因＿＿＿＿。

A 恒摩尔流假定B 理想物系C 塔顶泡点回流D 理论板假定9.离心泵开动之前必须充满被输送的流体是为了防止发生＿＿＿＿。

A 汽化现象B 汽蚀现象C 气缚现象D 气浮现象10.对于一定的干球温度的空气，当其相对湿度愈低时，则其湿球温度＿＿＿。

A 愈高B 愈低C 不变D 不一定二、填空题（每空1分，共15分）1.当地大气压为745mmHg测得一容器内的绝对压强为350mmHg，则真空度为 mmHg。

2. 已知旋风分离器的平均旋转半径为0. 5m，气体的切向进口速度为20m/s，则该分离器的分离因数为(g=10) 。

绪论2.解：51001325.1Paatm ⨯= 1m N Pa 2=⋅- 1m N J =⋅ 3310m L -= ∴2321001325.1m J m N m N atm L ⨯=⋅⋅⋅⋅⋅⋅- ∴21001325.1J atm L ⨯=⋅以J ·mol -1·K -1表示R 的值R =0.08206×1.01325×102 J ﹒mol -1﹒K -1=8.315 J ﹒mol -1﹒K -1第一章 流体流动1. 表压=－真空度=－4.8×104Pa 绝压=5.3×104 Pa2.解：设右侧水面到B ′点高为h 3，根据流体静力学基本方程可知P B =P B ′ 则ρ油gh 2=ρ水gh 3mm mkg mmm kg h 4921000600820h 3323=⋅⨯⋅==--水油ρρ h=h 1+h 3=892mm3.解：正U 型管水银压差计 由图可知 P A =P 1＋(x ＋R 1)ρ水gP B =P 2＋x ρ水g ∵P 1－P 2=2.472kPa ∴P A －P B =2.472kP A ＋ρ水gR 1又有P A =P C P C = P B ＋ρHg gR 1∴ρHg gR 1=2.472kPa ＋ρ水gR 1∴mm m sm m kg R 00.200200.081.9)100013600( 2.472kPa231==⋅⨯⋅-=-- 倒U 型压差计 设右侧管内水银高度为M∵指示流体为空气∴P C =P DP 1=P C ＋ρ水g(R 2＋M) P 2=P D ＋ρ水gM ∴mm m sm m kg R 0.2522520.081.91000 2.472kPa232==⋅⨯⋅=- 4.(1)P B =－845.9Pa(表)(2)R ′=0.178m 7.解：由公式AVsu =可得 Vs=uA=u πd 2/4=0.8×π×(57-3.5×2)2×10-6/4=1.57×10-3m 3/sWs=Vs ρ=1.57×10-3×1840=2.89kg/ss m kg u AWsG ⋅=⨯===2/147218408.0ρ 8.解：由题可知：1—1′截面：P 1=1.013×105Pa u=0以2—2′截面为基准水平面∴z 1=3m2—2′截面：设管内流速为u z 2=0 3—3′截面：u, z 3=3m4—4′截面：u, z 4=3＋0.5=3.5m 5—5′截面：u, z 5=3m6—6′截面：u, z 6=2m, P 6=1.013×105Pa 根据伯努利方程：We=0, ∑h f =0有ρ++=ρ+62611P 2u gz P gz∵P 1=P 6 ∴u 2/2=g(z 1－z 6)=9.8有ρρ222112P u gz P gz ++=+9.8×3＋1.013×105/1000=9.8＋P 2/1000∴P 2=1.209×105Paρρ323112P u gz P gz ++=+1.013×105/1000=9.8＋P 3/1000∴P 3=0.915×105Paρρ424112P u gz P gz ++=+9.8×3＋1.013×105/1000=9.8×3.5＋9.8＋P 4/1000∴P 4=0.866×105Paρρ525112P u gz P gz ++=+∴P 5=0.915×105Pa9. (1)u=1.547m/s V h =10.9m 3/h (2)Δz=2.82m11.解：ηNeN =Ne=We ﹒Ws取釜内液面为1—1′截面，高位槽内液面为2—2′截面根据伯努利方程：f h Pu gz We u P gz ∑+++=+++ρρ22222111221—1′截面：z 1=0, P 1=－2.5×104(表压), u 1=0 2—2′截面：z 2=15m, P 2=0(表压), AWsu ρ=2 A=πd 2/4=0.25×π×[(76－4×2)×10-3]2=3.63×10-3m 2∴s m h m u /46.1/3.524710501063.3102342==⨯⨯⨯=- 173740106105046.11068Re 43=⨯⨯⨯⨯==--μρdu ＞4000 湍流 又ε/d =0.3×10-3/68×10-3=4.41×10-3 查图得λ=0.029kg J u d l h f /7.22246.1068.050029.0222=⨯⨯=⋅=λ查表1—3得，ξ全开闸阀=0.17 ξ半开截止阀=9.5 ξ90°标准弯头=0.75 ξ进=0.5 ξ出=1∴h f ′=(0.17＋9.5＋3×0.75＋0.5)×1.462/2=14.2J/kg∴∑h f =22.7＋14.2=36.9J/kg9.36246.1151050105.224++=+⨯-g WeWe =208.87J/kgNe =208.87×2×104/3600=1.16kWN=1.16/0.7=1.66kW12.解：1—1′：高位槽液面 2—2′：出口管内侧列伯努利方程 f h Pu gz We u P gz ∑+++=+++ρρ2222211122z 2=0, z 1=4m, P 1=P 2=0(表)， u 1=0, We=0∴∑h f ＋u 22/2=4g ∑h f = h f ＋h f ′22u d l h f ⋅=λ查表1—3得，ξ半开截止阀=9.5 ξ90°标准弯头=0.75 h f ′=∑ξ﹒u 22/2=(9.5＋0.75＋0.5) ×u 22/2=10.75×u 22/2∴g du 4)75.10201(222=++λ化简得(400λ＋11.75)×u 22/2=39.220℃时μ水=1.005×10-3λ=f(Re)=f(u 2) 需试差 321075.49Re ⨯==u du μρ假设 u 0 Re λ → u 001.0=dε1.5 76630 0.039 1.661.6 79600 0.039 1.66 1.66 82588 0.0388 1.66 ∴截止阀半开时该输水系统的u 0=1.66m/sVs=uA=1.66×0.25π×0.052=0.00326m 3/s∴Vs=11.73m 3/h第二章 流体输送设备1、解：分别取离心泵的进、出口截面为1-1′截面和2-2′截面，由伯努力方程得：21,2222211122-+++=+++f H gu ρg p Z H g u ρg p Z21,212212122-+-+-+-=⇒f H gu u ρg p p Z Z H其中，12Z Z -=0.4 m ；41109.1⨯-=p Pa(表压)；52107.4⨯=p Pa(表压)；21u u =；21,-f H =0；20℃时水的密度3m kg 2.998-⋅=ρ。

制药生产考试题及答案解析一、单项选择题1. 制药生产中，下列哪个因素不是影响药物稳定性的主要因素？A. 温度B. 湿度C. 光线D. 包装材料答案：D解析：温度、湿度和光线是影响药物稳定性的主要环境因素，而包装材料虽然对药物的保护和储存有一定影响，但不是直接影响药物稳定性的因素。

2. 以下哪个不是制药生产中常用的灭菌方法？A. 热力灭菌B. 辐射灭菌C. 化学灭菌D. 机械灭菌答案：D解析：热力灭菌、辐射灭菌和化学灭菌是制药生产中常用的灭菌方法，而机械灭菌并不是一个标准的灭菌方法。

3. 制药生产中，下列哪个不是GMP（良好生产规范）的基本要求？A. 质量控制B. 人员培训C. 环境监测D. 产品召回答案：D解析：GMP的基本要求包括质量控制、人员培训和环境监测等，产品召回虽然与药品质量相关，但不是GMP的基本要求之一。

二、多项选择题1. 制药生产中，以下哪些因素会影响药物的生物利用度？A. 药物的溶解度B. 药物的稳定性C. 药物的释放速率D. 药物的剂型答案：A、B、C、D解析：药物的溶解度、稳定性、释放速率和剂型都会影响药物的生物利用度，这些因素共同决定了药物在体内的吸收和分布。

2. 制药生产中，以下哪些是原料药的质量控制项目？A. 鉴别B. 含量测定C. 微生物限度检查D. 重金属检查答案：A、B、C、D解析：原料药的质量控制项目包括鉴别、含量测定、微生物限度检查和重金属检查等，这些项目都是确保原料药质量的重要环节。

三、判断题1. 制药生产中，所有药品都必须进行无菌检查。

（对/错）答案：错解析：并非所有药品都需要进行无菌检查，只有那些需要无菌保证的药品，如注射剂等，才必须进行无菌检查。

2. 制药生产中，GMP的实施可以完全避免药品生产过程中的污染和交叉污染。

（对/错）答案：错解析：GMP的实施可以大大降低药品生产过程中的污染和交叉污染的风险，但并不能完全避免。

四、简答题1. 简述制药生产中原料药的纯度对药品质量的影响。

1.验证的概念：能证实任何程序、生产过程、设备、物料、活动或系统确实能导致预期结果的有文件证明的行为。

2.设计确认DQ 安装确认IQ 运行确认OQ 性能确认PQ3.空气净化系统的验证：测试仪器的校正、安装确认、运行确认、性能确认、（洁净度测定）纯水系统验证：安装确认、运行确认、系统监控、日常监测、验证周期。

制药设备验证：设计确认DQ、工厂验收测试FAT、现场验收测试SAT、安装验证IQ、操作验证OQ及性能验证PQ。

4.片剂生产工艺流程：1.粉粹筛分2.混合3.制粒4.干燥5.压片6.包衣7.包装制粒方法：湿法制粒一步制粒制粒流化干燥湿法制粒设备及其原理：快速混合制粒机（卧式）通过搅拌器混合及高速旋转制粒刀切制将快速翻动和转动的物料制成颗粒。

5.烘箱干燥：加热器将空气加热，热风和烘盘上的湿物料之间进行传质和传热，带走水分，从而将物料干燥。

应用：干燥时间长，不适用于含热敏性物料的干燥。

喷雾干燥：用雾化器将溶液喷成雾滴分散于热气流中，使水分迅速蒸发直接获得干燥产品的设备。

真空干燥器：在密闭容器中抽去空气后进行干燥。

干燥时间长，不适合任何热敏性物料的干燥。

（工作原理及使用范围）6.雾化器类型：1.压力式：利用高压泵将溶液压至20-200atm，经喷嘴喷成雾滴。

适用于粘性料液，动力消耗小，但需要高压泵。

2.气流式：利用压缩空气的高速运动使料液在喷嘴出口处雾化成液滴。

适用于任何粘度的料液，但动力消耗大。

3.离心式：利用高速旋转的转盘，使注于其上的溶液获得最大的离心能量，在盘的边缘分散成雾滴。

适用于高粘度料液的干燥，动力消耗介于两者之间，但造价高。

（工作原理优缺点喷雾干燥特点）7.单冲压片机与旋转冲压片机出片各用什么调节？1.出片机构的主要作用是将中模孔内压制成型的片剂推出。

2.常采用坡度导轨，使下冲渐渐上升，直至推出片剂。

8.片剂包装类型：瓶装、双铝和铝塑生产洁净区分级：非无菌药品中的口服固体药品的暴露工序应在30万级中进行。

盐城师范学院考试试卷2014 - 2015 学年第一学期药学院制药工程专业《无机及分析化学》试卷 A 班级学号姓名一、填空题（本大题14空,每空1分,共14分）1. 配合物Co(ONO)(NH3)5]SO4的名称。

2. 原子核外电子排布遵循保里不相容原理、和洪特规则三个原则。

3. 写出AgI溶胶（KI为稳定剂）的胶团结构简式：4. 将下列物质①LiCl(s)②Li(s) ③Cl2(g) ④I2(g) ⑤Ne(g)按标准熵值由小到大排列(用数字序号表示)：(g) + 1/2O2(g) SO3(g)的平衡常数为Kθ=50；在同5. 某温度下，反应SO一温度下，反应2SO3(g) 2SO2(g) + O2(g)的Kθ应为。

6. HPO42-的共轭酸是，HS-的共轭碱是_____________。

7. 已知弱酸HClO的K aθ =2.95×10-8，则弱碱ClO-的K bθ = 。

8. 已知25℃时Ag2CrO4的溶度积常数为1.2×10-12，则Ag2CrO4在水中的溶解度为mol·L-1。

9. 写出下列电极反应的离子电子式：MnO4-——→Mn2+ (酸性介质) 。

10. 已知溴在酸性介质中的电势图(ϕθ/V)为1.76 1.49 1.59 1.07BrO4-———BrO3- ———HBrO ———Br2———Br-则ϕθ(BrO3-/ Br-) = _____________V。

11. 将下列分子按照键角从大到小顺序排列：①BCl3②BeCl2③CCl4④H2S⑤PH3⑥SF6（只填序号）12. 0.10 mol·L-1 HAc和Na2CO3水溶液的pH分别为和。

（已知HAc的K aθ = 1.8×10-5，H2CO3的K a1θ = 4.3×10-7，K a2θ = 5.6×10-11）二、单项选择题(本大题共15小题，在每小题的4个备选答案中，选出一个最佳答案，每小题2分，共30分)1. 在下面平衡体系中：3H2（g）+ N2（g）== 2NH3（g）△r H mθ = -92.2kJ·mol-1①增加体系总压力、②增加体系温度，则平衡的移动方向分别是A．①②都向左B．①向右；②向左C．①②都向右D．①向左；②向右2. 下列说法中错误的是A．角量子数l反映了电子在空间不同角度的分布情况B．自旋量子数m s描述电子的自旋方向，而且电子只有两种不同的自旋状态C．磁量子数m反映了原子轨道的形状D．主量子数n是决定电子能量高低的主要因素3. 常压下将1 dm3气体的温度从0℃升到273℃，其体积将变为A．0.5 dm3B．1 dm3C．1.5 dm3D．2 dm34. 若溶液的浓度都为0.1mol/kg，则下列水溶液的沸点由低到高排列，顺序正确的是A．C6H12O6，HAc，NaCl，CaCl2 B．HAc，NaCl，CaCl2，C6H12O6 C．CaCl2，NaCl，HAc，C6H12O6 D．NaCl，HAc，CaCl2，C6H12O6 5. 298K和标准压力下，下列反应的焓变等于AgBr(s)的标准摩尔生成焓的是A．Ag+ (aq) + Br- (aq) = AgBr(s) B．2Ag+(aq) + Br2(g) = 2AgBr(s)C．Ag(s) + 1/2 Br2(l) = AgBr(s) D．Ag(s) + 1/2Br2(g) = AgBr(s)6. 某反应在低温下自发进行，高温时非自发进行，则反应A．△H> 0，△S>0 B．△H <0，△S>0C．△H< 0，△S<0 D．△H> 0，△S<07. 已知：(1)CH3COOH(l)+2O2(g)=2CO2(g) + 2H2O(l) △r H mθ(1)= - 870.3kJ·mol-1(2)C(石墨) + O 2(g) = CO 2(g) △r H m θ(2)= - 393.5kJ·mol -1(3) H 2(g) + 1/2 O 2(g) = H 2O(l) △r H m θ(3)= - 285.5kJ·mol -1则 (4) 2C (石墨) + 2H 2(g) + O 2(g) = CH 3COOH(l)的△r H m θ(4) =？A ．-487.7kJ·mol -1B ．487.7kJ·mol -1C ．191.3kJ·mol -1D ．-191.3kJ·mol -18. 对于基元反应：2NO+O 2=2NO 2 ，若NO 的浓度增大到原来的2倍，则正反应的速度为原来的A ．2倍B ．4倍C ．6倍D ．8倍9. 下列说法不正确的是A ．某反应速率方程为 , 该反应的反应级数为2. 5B ．升高温度，吸热反应的速率增大而放热反应的速率减小C ．相同条件下，反应的活化能越大其反应速率越慢D ．复杂反应至少含有两个基元反应10. 配制pH=7的缓冲溶液时，选择合适的缓冲对是[已知pK a θ(HAc) = 4.75，pK b θ(NH 3) = 4.75，H 2CO 3的pK a1θ = 6.37，pK a2θ = 10.25，H 3PO 4的pK a1θ=2.12，pK a2θ=7.21，pK a3θ=12.67]A ．HAc-NaAc ；B ．NH 3-NH 4Cl ；C ．NaH 2PO 4-Na 2HPO 4；D ．H 2O ，OH -。

制药设备与工程设计考试题答案一、选择题（每题2分，共20分）1. 以下哪项不是制药设备分类中的主要类型？A. 制剂设备B. 包装设备C. 原料药设备D. 检验设备答案：D2. 下列哪种制药设备主要用于粉碎和研磨原料药？A. 粉碎机B. 混合机C. 球磨机D. 压片机答案：C3. 以下哪种工程设计规范是制药工程设计的主要依据？A. 《药品生产质量管理规范》B. 《制药工程设计规范》C. 《建筑设计规范》D. 《环境保护法》答案：B4. 下列哪种制药工艺流程中，物料流动方向为上进下出？A. 真空干燥B. 喷雾干燥C. 沸腾干燥D. 真空冷冻干燥答案：D5. 以下哪种设备不属于制药用水系统？A. 纯化水制备设备B. 注射用水制备设备C. 去离子水制备设备D. 蒸馏水制备设备答案：D二、填空题（每题2分，共20分）1. 制药设备的选择应遵循的原则有：安全性、可靠性、经济性、适应性和______。

答案：先进性2. 制药工程设计的基本内容包括：工艺设计、______设计、设备设计、管道设计、电气设计、自动化设计、建筑设计和环保设计。

答案：公用工程3. 制药设备按用途可分为：原料药设备、______设备、包装设备、检验设备和辅助设备。

答案：制剂4. 制药用水主要包括：纯化水、______、注射用水和制药用水。

答案：去离子水5. 制药工程设计中，GMP要求车间洁净度分为：______级、______级、______级和______级。

答案：100级、10000级、100000级、300000级三、判断题（每题2分，共20分）1. 制药设备的设计和制造应遵循《药品生产质量管理规范》的要求。

（√）2. 制药设备的选择应以降低生产成本为主要目标。

（×）3. 制药工程设计中，设备选型应考虑设备的安全性和可靠性。

（√）4. 制药用水系统应定期进行水质监测，确保水质符合标准要求。

（√）5. 制药工程设计中，车间布局应考虑生产流程的合理性和物料流动的顺畅性。
