激光PM2.5传感器模块PMS1003手册

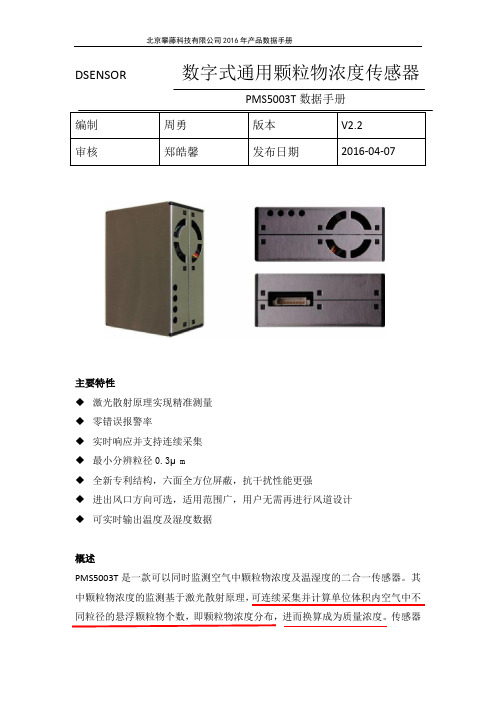

DSENSOR数字式通用颗粒物浓度传感器PMS5003T数据手册主要特性◆激光散射原理实现精准测量◆零错误报警率◆实时响应并支持连续采集◆最小分辨粒径0.3μm◆全新专利结构，六面全方位屏蔽，抗干扰性能更强◆进出风口方向可选，适用范围广，用户无需再进行风道设计◆可实时输出温度及湿度数据概述PMS5003T是一款可以同时监测空气中颗粒物浓度及温湿度的二合一传感器。

其中颗粒物浓度的监测基于激光散射原理，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度。

传感器同时内嵌瑞士生产的温湿度一体检测芯片。

颗粒物浓度数值及温度、湿度合并以通用数字接口形式输出。

本传感器可嵌入各种与空气质量监测和改善相关的仪器设备，为其提供及时准确的环境参数。

工作原理本传感器采用激光散射原理。

即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。

进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。

传感器各功能部分框图如图1所示图1 传感器功能框图技术指标如表1所示表1 传感器技术指标注：颗粒物浓度一致性数据为通讯协议中的数据2（见附录A）测量环境条件为20℃，湿度50%数字接口定义PIN1图2 接口示意图输出结果1.主要输出为单位体积内各浓度颗粒物质量以及个数，其中颗粒物个数的单位体积为0.1升，质量浓度单位为：微克/立方米。

2.输出分为主动输出和被动输出两种状态。

传感器上电后默认状态为主动输出，即传感器主动向主机发送串行数据，时间间隔为200~800ms，空气中颗粒物浓度越高，时间间隔越短。

主动输出又分为两种模式：平稳模式和快速模式。

在空气中颗粒物浓度变化较小时，传感器输出为平稳模式，即每三次输出同样的一组数值，实际数据更新周期约为2s。

当空气中颗粒物浓度变化较大时，传感器输出自动切换为快速模式，每次输出都是新的数值，实际数据更新周期为200~800ms。

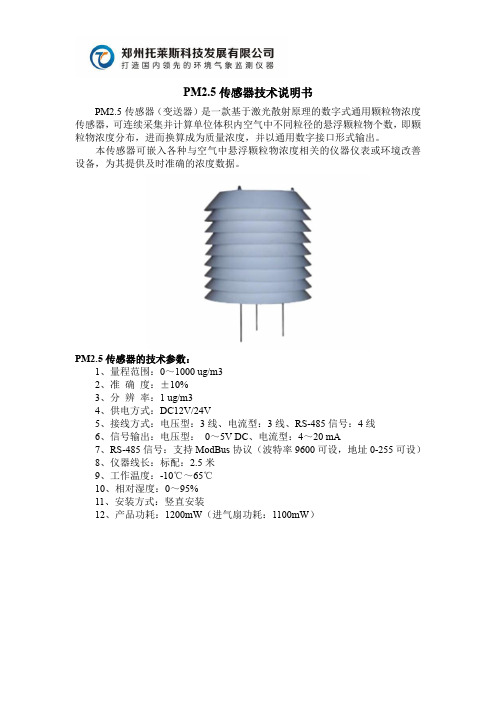

PM2.5传感器技术说明书
PM2.5传感器（变送器）是一款基于激光散射原理的数字式通用颗粒物浓度传感器，可连续采集并计算单位体积内空气中不同粒径的悬浮颗粒物个数，即颗粒物浓度分布，进而换算成为质量浓度，并以通用数字接口形式输出。

本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备，为其提供及时准确的浓度数据。

PM2.5传感器的技术参数：
1、量程范围：0～1000 ug/m3
2、准确度：±10%
3、分辨率：1 ug/m3
4、供电方式：DC12V/24V
5、接线方式：电压型：3线、电流型：3线、RS-485信号：4线
6、信号输出：电压型：0～5V DC、电流型：4～20 mA
7、RS-485信号：支持ModBus协议（波特率9600可设，地址0-255可设）
8、仪器线长：标配：2.5米
9、工作温度：-10℃～65℃
10、相对湿度：0～95%
11、安装方式：竖直安装
12、产品功耗：1200mW（进气扇功耗：1100mW）。

1PM2.5/PM10浓度二合一有线变送器产品使用手册V1.2版1概述LT-CG-S/D-001-A7020-2-12PM2.5/PM10传感器采用符合国际标准的激光散射原理，内嵌式设计、开发，操作简单，使用方便，模块内部提供激光光源及光电接收装置，激光照射在空气悬浮物颗粒上产生散射,同时在某一角度接收散射光，得到散射光强随时间变化曲线，基于米氏理论算法，得出颗粒物的等效粒径及单位体积内不同粒径颗粒物的数量（PCS/0.1L ）、重量（ug/L ）两种测量结果，并通过串口分别输出PM1.0、PM2.5、PM10三档不同量程的颗粒物体积浓度或质量浓度数据。

采用DC 6~24V 电源供电，可选配液晶屏实时显示采集参数，还可选配1路继电器报警输出。

作为现场采集从站，标准MODBUS-RTU 通信协议RS485数字信号输出，适合远距离组网传输，完全兼容组态王等多种上位机组态软件，易与第三方设备配套。

产品广泛应用于智能家居，智能商厦，智能养殖，智能交通，气象站等环境测量领域。

2特点1、激光原理测量，信号无衰减，零错误报警率、计数更精确，产品寿命长2、传感器探头可准确测量0.3~10um 直径颗粒，测量范围宽、线性度好3、传感器通过串口分别输出0.3~1um、1~2.5um、2.5~10um 三档不同量程的颗粒物浓度信号，统计更精确、合理4、变送器可选配液晶屏、继电器报警输出等功能5、激光测量PM2.5比IRED 测量方式更专业，1um、2.5um、10um 三档量程更符合国内外权威机构认可3外形规格4产品资料规格型号：LT-CG-S/T-001-A7021-2-12-V1.2（包含液晶屏）LT-CG-S/T-001-A7020-2-12-V1.2（不含液晶屏）LT-CG-S/T-001-A7021-2-DO-12-V1.2（包含液晶屏、1路报警）PM2.5/PM10测量原理：激光散射法2PM2.5/PM10测量直径：0.3~1、1~2.5、2.5~10umPM2.5测量范围:0~999ug/m3，可选0~1999ug/m3（质量浓度）PM10测量范围:0~999ug/m3，可选0~1999ug/m3（质量浓度）体积颗粒物浓度：PCS/0.1L（每0.1升多少颗粒）最小颗粒直径：0.3um精度：＜±10%分辨率：0.1ug/m3或1PCS/0.1L重复性：＜10%输出信号：瞬时PM1.0、PM2.5、PM10浓度测量稳定时间：5秒响应时间：＜10秒工作环境：-20~55度，5~95%RH(无凝结）存储环境：-25~70度供电电压：DC7~24V显示方式：LCD液晶屏（选项）液晶屏规格：08022行显示，每行8个字符报警、控制输出（选配）：1路继电器，触点容量（阻性）：3A/AC220V、DC24V通信接口：RS485通信速率：2400、4800、9600、19200、38400、115200。

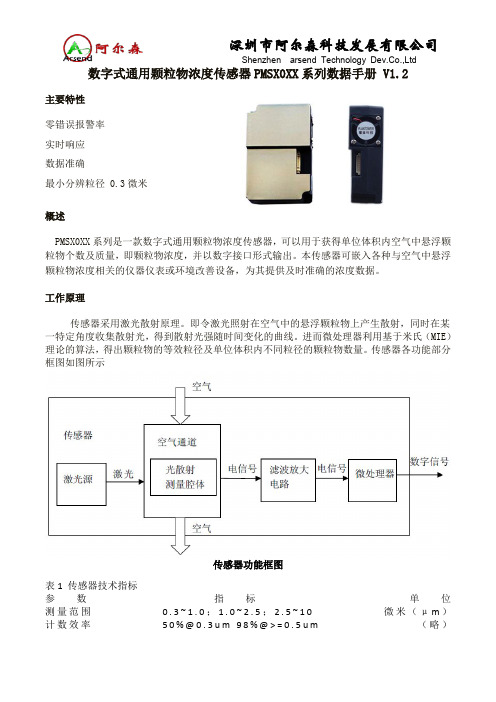

数字式通用颗粒物浓度传感器PMSX0XX系列数据手册V1.2主要特性零错误报警率实时响应数据准确最小分辨粒径0.3微米概述PMSX0XX系列是一款数字式通用颗粒物浓度传感器，可以用于获得单位体积内空气中悬浮颗粒物个数及质量，即颗粒物浓度，并以数字接口形式输出。

本传感器可嵌入各种与空气中悬浮颗粒物浓度相关的仪器仪表或环境改善设备，为其提供及时准确的浓度数据。

工作原理传感器采用激光散射原理。

即令激光照射在空气中的悬浮颗粒物上产生散射，同时在某一特定角度收集散射光，得到散射光强随时间变化的曲线。

进而微处理器利用基于米氏（MIE）理论的算法，得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量。

传感器各功能部分框图如图所示传感器功能框图表1传感器技术指标参数指标单位测量范围0.3~1.0；1.0~2.5；2.5~10微米（μm）计数效率50%@0.3u m98%@>=0.5u m（略）称准体积0.1升（L）响应时间≤10秒（s）直流供电电压5.0伏特（V）最大工作电流120毫安（m A）待机电流≤200微安（μA）数据接口电平L<0.8@3.3H>2.7@3.3伏特（V）工作温度范围-20~+50摄氏度（℃）工作湿度范围0~99%（略）平均无故障时间≥3年（Y）最大尺寸65×42×23毫米（mm）输出结果主要输出为单位体积内各浓度颗粒物质量以及个数（视具体型号）数字接口1.接口描述数据接口：其中2针为串行数据通信接口，采用通用异步收发协议（UART）；1针为控制信号接口，采用高低电平控制，所有电平均为 3.3VTTL电平。

2.接口管脚定义说明图2数字接口管脚定义PIN1VCC电源正5VPIN2GND电源负PIN3SET设置管脚/TTL电平@3.3VPIN4RXD串口接收管脚/TTL电平@3.3VPIN5TXD串口发送管脚/TTL电平@3.3VPIN6RESET模块复位信号/TTL电平@3.3VPIN7\8NC悬空注：SET=1模块工作在连续采样方式下，模块在每一次采样结束后主动上传采样数据，采样响应时间小于600毫秒，数据更新时间小于2秒。

设计创新Technology Innovation and Application2018年7期基于激光传感器的PM2.5检测仪设计史志慧，吴何畏*，谭宇良(湖北文理学院，湖北襄阳441000)摘要：文章设计的是PM2.5检测仪，包括A T89C52单片机、攀藤激光传感器、LCD12864液晶显示器和报警器。

在本设计中攀藤激光传感器采集空气中PM2.5的浓度值，经过A T89C52单片机处理后，将数据显示在液晶显示器上。

系统会将收集到的PM2.5浓度值与用户预先设置的报警值进行实时对比，报警器会在系统检测到超过报警值之后响起，并且会根据污染程度的高低点亮不同颜色的灯给出相应的提示。

本设计具有精度高、体积小、续航时间长、便于携带等优点，可直接用于市场推广。

关键词：PM2.5检测仪;攀藤激光传感器；液晶显示器；报警中图分类号:TP212 文献标志码：A 文章编号= 2095-2945 (2018)07-0104-02Abstract: In this paper, the PM2.5 detector is designed, including AT89C52 microcontroller, climbing laser sensor, LCD12864liquid crystal display and alarm. In this design, the density of PM2.5 in the air is collected by the climbing laser sensor, and t h data are displayed o n the LCD after the AT89C52 microcontroller processing. The s ystem compares the collected PM2.5 values in realtime with the pre-set alarm values set by the user, and the alarm will ring after t he system detects an alarm value that exceeds thealarm value, and will, based o n the level of pollution, light up different colors of the light to give the corresponding tips. The designhas the advantages of high precision, small volume, long life, easiness to carry, and can be directly used in market promotion.Keywords: PM2.5 detector; climbing laser sensor; liquid crystal display (LCD); alarm引言如今，国民的环保意识日益增强，对空气质量越发关 注，现在很多地区把阴霾天气现象统称为“雾霾天气”，并 且将其作为灾害性天气预警预报，空气PM2.5已成为热 点。

激光PM2.5传感器规则书CP-15-A3激光pm2.5传感器CP-15-A3第三代激光粉尘颗粒物浓度传感器规格书■产品描述CP-15-A3是一款激光数字式通用颗粒物浓度传感器。

内含激光器和光电接收管组件，采用光散射原理，通过激光在粉尘颗粒物上发生散射并由光电变换器变为电信号，从而进行复杂的算法检测到空气中不同粒径的颗粒物数量，进而得到颗粒物浓度。

稳定可靠的激光检测技术与精良的电路设计紧密相结合，使得本传感器更加出众。

■特性1.紧凑外形（57 x 43 x 23 mm），质量轻(45g)2.数据精准3.独有双频数据采集功能4.独有激光防衰减技术5. 50个标定锚点进行标定6.响应迅速(≦10秒)7. 能够区分室内香烟等小颗粒和粉尘（花粉，尘埃，毛屑）等大颗粒8. 最小分辨粒径0.3微米9. 具备抗干扰能力10. 标准串口输出11.符合ROHS（2011/65/EU）规定■应用场景1. 空气中的粉尘检测，室内空气质量检测2.空气过滤器，空气净化机，新风空调等配套检测设备■内部原理图■外形尺寸单位mm■输出引脚定义输出接口为一个8针座，如图所示接口编号符号I/O或连接到描述1 VCC 电源电源输入端（+5V 端）2 GND 电源电源地3 SET I 对传感器设置(3.3V电平)4 RXD I 串口接收管脚(3.3V电平)5 TXD O 串口发送管脚(3.3V电平)6 RESET I 模块复位信号(低电平复位)7 - - 保留8 - - 保留注意：只需连接PIN1、PIN2、PIN5，其他PIN 脚无须连接。

■绝对最大值(Ta=25°C)绝对最大值参数符号最小最大单位工作温度Topr -10 50 ℃储存温度Tst -20 60 ℃工作湿度RH 5% 80% RH储存湿度RH 5% 95% RH■电气特性直流特性参数符号最小典型最大单位供电电压VCC 4.95 5.0 5.05 VI/O电压提供IOVCC 3.0 3.3 3.3 V工作电流I - - 120 mA■传感器技术指标参数指标单位测量范围0.3～10 微米（um）量程0～6000 ug/m3响应时间≤10 秒平均无故障时间-注①≥5 年精度（准确率）-注②98%注①：在正常的大气室内环境下，平均每天8小时正常工作，恶劣环境除外。
