高精度激光位移参数和说明书整合

HC-2700系列激光位移传感器说明书北京华测智创科技有限公司BEIJING INTELLIGENCE TESTING INSTRUMENTS CO.，LTDHC-2700系列激光位移传感器说明书概述:HC-2700系列激光测距传器，为新一代非接触式式，高精度测距传器。

其功能强大，结构坚固，专为工业及野外使用而设计。

适合长期在线监测使用。

主要技术参数： 1、传感器数字输出接口：RS232/RS485/RS422(更换接口方式，只需更换通讯电缆即可)2、传感器模拟输出接口（可选）:4-20mA/0-2.5V/0-5V/0-10V （可反向输出，可以任意设置4和20MA 对应的距离值，即上下限）3、传感器开关量输出口（可选）:最多四路，输出方式有5V 电压(默认值)、12V 电压、与供电电压一致、光耦输出四种方式，输出方式不能通过命令进行修改请提前说明。

开关量输出可以能过命令来设置输出触发点、输出状态(大于触发点和小于触发点的的输出状态)。

4、传感器最大测量频率：10Hz （连续测量时，数据返回时间可以调整，最短100mS ，最长105,000mS ）5、传感器测量方式：连续测量和单次测量两种6、传感器操作方式：命令操作和自动操作（上电后自动进入连续测量状态）7、激光波长：635nm(620 -- 690nm)8、测量精度：正负1mm9、测量距离：0.05-- 70m 、0.05-- 40m 、0.05-- 200m 三款可选10、外形尺寸：133 * 65 * 35mm （安装尺寸可按客户要求做）11、电源电压：6-30V12、温度范围：-8℃到40℃ (可加做恒温系统，其温度范围可以扩展到-40℃到50℃)13、串口设置：9600,n,8,114、可通过命令设置的功能：>>传感器地址（一条总线上挂多个传感器时使用）>>连续测量返回数据时间间隔（100MS-105S）>>量程上下限（只对模拟输出有效，量程上下限分别对应20MA或4MA）>>模拟输出方式（只对模拟输出有效），可以使量程上下限分别对应最大电流值、最小电流值，或最小、最大电流值。

激光位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器，用来检测物体的「有/无」而位移传感器则用于测量「物体移动了几mm的距离」，因此使用较为广泛。

由于这一传感器具备多种优势，从而其具有的功能也较为多样化：
1、量程可设置，至大40 米
2、分辨率1mm，精度1.5mm+d*万分之5
3、数码管实时显示测量结果
4、LED 状态显示
5、电压模拟输出
6、越限继电器输出（支持NPN/PNP）
7、测量距离矫正
8、基本参数设定
9、RS485 接口，支持Modbus RTU 协议
引出线介绍
①黑色，GND；②白色，+24VDC；③蓝色，RS485 A；④紫色，RS485 B；
⑤灰色，4mA~20mA 电流输出
主要参数指标
表1 主要参数指标
以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需求，可以咨询一下南京凯基特电气有限公司。

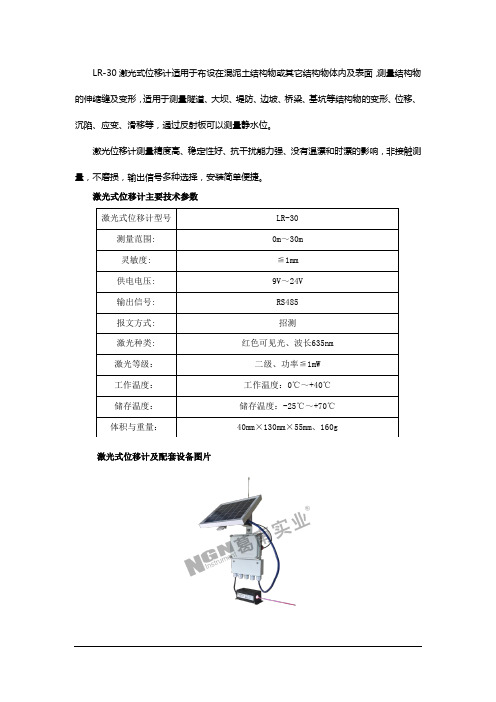

LR-30激光式位移计适用于布设在混泥土结构物或其它结构物体内及表面，测量结构物的伸缩缝及变形，适用于测量隧道、大坝、堤防、边坡、桥梁、基坑等结构物的变形、位移、沉陷、应变、滑移等，通过反射板可以测量静水位。

激光位移计测量精度高、稳定性好、抗干扰能力强、没有温漂和时漂的影响，非接触测量，不磨损，输出信号多种选择，安装简单便捷。

激光式位移计主要技术参数
激光式位移计及配套设备图片
激光式位移计(智能)
位移计(智能) 读数仪(智能) 观测电缆防水接头
位移标定架MCU自动测量单元
南京葛南实业有限公司是专业从事安全监测仪器及其自动化数据采集设备研发、生产、销售、服务的高科技企业。

公司产品广泛应用于水利水电、铁路桥梁、矿山隧道、海洋边坡、基坑建筑等工程领域，其中智能振弦式传感器技术水准国内领先，是业界智能传感器技术的领跑者。

hl-g108-a-c5激光位移传感器说明书一、概述HL-G108-A-C5激光位移传感器是一款高精度、高稳定性的激光测距传感器。

它采用先进的激光技术，能够快速、准确地测量目标物体与传感器之间的距离，并将测量结果以数字信号输出。

二、特性1.高精度：HL-G108-A-C5激光位移传感器具有高达0.1微米的测量精度，能够满足对精确测量要求的应用场景。

2.高稳定性：传感器采用先进的温度补偿技术，能够在不同环境温度下保持稳定的测量性能。

3.宽测量范围：传感器的测量范围可根据实际需求调整，最大可达500毫米。

4.快速响应：传感器能够以每秒1000次的频率进行测量，并实时输出结果，满足对快速响应的应用需求。

5.简单易用：传感器采用直观的用户界面设计，操作简单，用户只需按照说明书进行连接和设置即可正常使用。

6.多种输出模式：传感器支持RS232、RS485和模拟电压输出等多种输出模式，可与不同设备进行通信和数据传输。

三、应用领域HL-G108-A-C5激光位移传感器在许多领域都有广泛应用，包括但不限于以下领域：1.自动化生产线：传感器可用于测量机器人、物料搬运设备等的位移，实现自动化控制和监测。

2.机械加工：传感器可用于测量工件的尺寸和位置，帮助提高机械加工的精度和效率。

3.电子设备制造：传感器可用于测量电子元件的位置和间距，确保产品质量和一致性。

4.医疗器械：传感器可用于测量患者体表与医疗器械的距离，提供准确的医疗数据。

四、安装和操作1.安装：将传感器固定在需要测量的位置，确保传感器与目标物体之间的距离在测量范围内。

2.连接：根据说明书连接传感器与相应设备，确保连接稳固可靠。

3.设置：按照说明书进行参数设置，包括测量范围、输出模式等。

4.使用：将目标物体放置在传感器测量范围内，传感器将自动进行测量，并将结果输出到相应设备。

五、注意事项1.请避免将传感器暴露在强光源下，以免影响测量精度。

2.请避免将传感器安装在振动较大的环境中，以免影响测量稳定性。

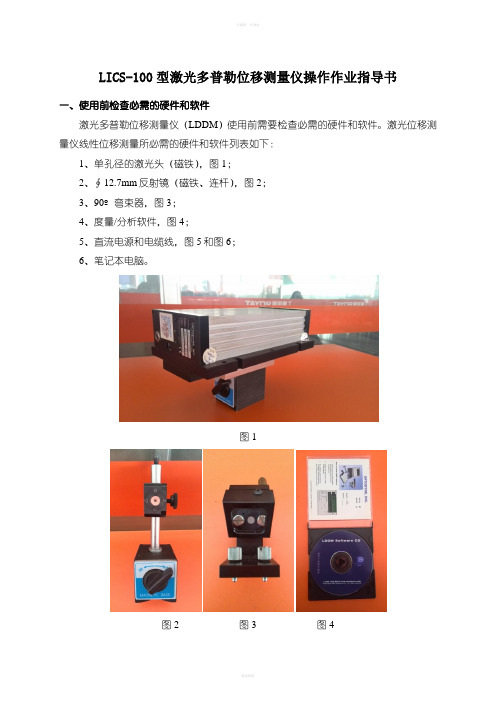

LICS-100型激光多普勒位移测量仪操作作业指导书一、使用前检查必需的硬件和软件激光多普勒位移测量仪（LDDM）使用前需要检查必需的硬件和软件。

激光位移测量仪线性位移测量所必需的硬件和软件列表如下：1、单孔径的激光头（磁铁），图1；2、∮12.7mm反射镜（磁铁、连杆），图2；3、90º弯束器，图3；4、度量/分析软件，图4；5、直流电源和电缆线，图5和图6；6、笔记本电脑。

图1图2 图3 图4图5 图6二、主要参数1、精度：激光的稳定性在759.46mm·Hg大气压和空气温度为20℃是百万分之0.1。

其他的压力和温度、测量精度取决于光速补偿和材料热膨胀系数。

手动补偿和校正，精度取决于测量空气温度、空气压力的准确性和材料温度；2、分辨率：标准分辨率是0.01µm；3、最大速度：1000mm/s；4、量程：15m；5、温度范围：15℃～32℃.6、湿度：0～95%（非凝结）三、安装和操作1.0 各部件安装和连接1.1 将激光头、90º弯束器、反射镜、电磁铁、电源电缆线和电脑按照图7显示，正确安装和连接。

1.2 重要注意事项1.2.1在开关电源转换到工作位置之前，检查所有电缆线是连接牢固的。

1.2.2始终将90º弯束器安装在激光头前面，激光头安装在固定部分，反射器安装在移动部分。

即，激光头安装在床身或端架上，反射镜安装在移动体或横梁上。

移动要测量的目标到起始点或终止点，然后安装反射器，反射镜尽可能的接近于激光头。

不要用一个三脚架去固定激光头，三脚架可能会引起一个误差。

图71.2.3决定你想测量的目标的行程，安装激光头时，确保来自90º弯束器的激光束在位移测量方向的行程里。

1.2.4在激光头组件的背面有3个指示灯，顶部红色的是信号强度，中间黄色的是USB接口，底部绿色的是频率锁定。

正常运行时，红灯必须是亮的，黄灯必须是闪烁的，绿灯必须是亮的。

激光定位说明书
激光定位系统是一种高精度、高效率的定位技术，广泛应用于各种领域，如机器人导航、无人驾驶、自动化生产线等。

以下是激光定位系统的基本使用说明：
1. 安装与调试：根据实际应用场景，将激光定位系统安装在合适的位置，并进行必要的调试，以确保其正常工作。

2. 标定：在使用激光定位系统之前，需要进行标定，以消除系统误差和提高定位精度。

标定过程中，需要使用标定板或已知位置的参考点进行校准。

3. 运行：启动激光定位系统后，系统会自动进行扫描并实时计算目标物体的位置和姿态信息。

可以通过控制器或上位机软件对系统进行监控和控制。

4. 维护与保养：定期对激光定位系统进行维护和保养，以保证其长期稳定运行。

维护和保养包括清洁激光头、检查电缆连接、更换滤光片和调整系统参数等。

以上信息仅供参考，如有更多操作细节和使用问题，可以查阅产品使用手册或联系厂家。

请注意，操作激光定位系统需要具备一定的专业知识和技能，建议由专业人员进行操作。

目录镭神LS10A系列激光传感器 (3)镭神LS10B系列高速高精度激光传感器 (5)镭神LS11A系列激光位移传感器 (7)镭神LS11B系列高速激光位移传感器 (9)镭神LS50系列TOF激光测距传感器 (11)镭神相位法激光传感器 (12)镭神三维激光扫描仪 (13)镭神LS10A系列激光传感器LS10A基本概况LS10A系列激光传感器是深圳市镭神智能系统有限公司研发的近距离高精度的非旋转扫描测距产品。

该传感器运用激光三角法测量物体三维尺寸，可完成物体检查、定位、测量等多种工作任务，帮助客户提高生产力，实现生产控制和质量控制。

LS10A系列激光传感器的扫描频率30Hz，采用USB接口输出数据，根据测量尺寸的不同，可划分为不同的产品型号，具体参数如下表所示。

产品参数LS10A-050 LS10A-095 LS10A-245 LS10A-350 量程起点50mm 70mm 170mm 200mm量程中点55mm 95mm 245mm 350mm量程终点60mm 120mm 320mm 500mm 高度方向测量范围10mm 50mm 150mm 300mm±0.17%FSO ±0.10%FSO ±0.13%FSO ±0.40%FSO5μm 20μm 50μm 1200μm 量程起点10mm 14mm 34mm 40mm量程中点11mm 19mm 49mm 70mm量程终点12mm 24mm 64mm 100mm360测量点/扫描线标准655nm 655nm 655nm 655nm可选405nm 405nm 405nm 405nm2M5mW 8 mW 10 mW 15 mW30° 30° 30° 30°10000lx 10000lx 5000lx 5000lx30Hz 30Hz 30Hz 30HzUSBUSB不锈钢5VDC，±10%IP65阳极氧化铝/不锈钢PMMA/安全玻璃15g2g/20~500Hz0℃~40℃-20℃~+70℃产品应用物体检查形状测量镭神LS10B系列高速高精度激光传感器LS10B基本概况LS10B系列激光传感器是深圳市镭神智能系统有限公司研发的高速高精度的扫描测距产品。

一、产品介绍FTM-50S型激光位移传感器是北京精准伟业测控技术有限公司的最新产品，距离最远70m，精度最高可达0.5mm。

FTM系列激光测距传感器还具有丰富的工业数据接口（RS232、485、等），超强的抗干扰能力，广泛的应用于钢铁工业、冶金工业、汽车工业、印刷工业、食品工业等各类工业控制和各类野外监测、检测现场。

二、应用场合1、反射镜测量各种物体距离；2、滤光镜可测高温被测体；3、防爆盒可用于防爆环境；4、摆动电机可用于2D轮廓测量；三、性能指标1、光学参数激光特性：红色激光二极管。

波长：620nm—650nm。

激光等级：2级。

光斑类型：点。

光斑大小：点光斑3mm@10m。

2、电气参数工作电压：5V。

电流：小于290毫安。

激光功率：小于1毫瓦。

输出格式：数字量RS232。

分辨率1mm。

精度：1mm。

3、机械参数外壳材料：铝合金镀膜或喷塑。

窗口：玻璃窗口。

接线方式：航空插头或预留2m屏蔽线。

FTM-50S安装尺寸4、环境参数防护等级：防水及防尘，IP65等级，按照IEC529标准。

存储温度：-20℃—+70℃。

5、数据协议输出方式：RS232；输入电压：5V；工作方式：上电工作；分辨率：1mm；精度：1mm；四、技术指标型号FTM-50S 参数量程0.2m-70m精度1mm/0.5mm分辨率1mm/0.1mm 采样频率2HZ-15HZ 工作温度-20℃-70℃存储温度-30℃-80℃工作电压直流5V 功耗1W输出格式RS232、RS485、0-5V、0-10V、4-20mA、PNP（订货前选定）光斑直径10mm@30m尺寸22×27×118m 重量120克六、激光位移传感器维护和保养1、清洗及保持干燥。

2、吹掉镜面上的灰尘。

3、请勿用手指接触镜片。

4、仅适用干净的软质布料擦拭，若有必要可用纯酒精或水粘湿布擦拭。

5、若不小心把仪器弄湿，不要放在阳光下暴晒，应当风干。

6、若长时间不用请关闭电源，以免影响寿命。
