工程素质训练数字万用表的安装和调试

DT830B数字万用表安装与调试指导书一、目的通过数字万用表的安装与调试，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程，掌握基本的装配技艺，掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能学习整机的装配工艺；培养动手能力及严谨的工作作风。

二、内容1、数字万用表简单的工作原理。

2、元件检测方法描述。

3、安装、调试、故障检测及排除的简单过程。

4、学会对简单的电路板焊接以及实际操作动手5、认识液晶显示器件。

6、安装制作一台数字万用表。

三、器材1．DT830B数字万用表散件一套2. 万用表装配说明书、使用说明书3. 电烙铁一个4. 焊锡、松香等5. 实验用标准数字万用表一台6. 螺丝刀、镊子、剪刀等四、DT830B数字万用表的安装口）、液晶屏及表笔等组成，整机安装流程见图。

1、安装步骤1）印制电路板的安装印制板是双面板，板的A面是焊接面，中间圆形印制铜导线是万用表的功能、量程转换开关电路，如果被划伤或有污迹，对整机的性能会影响很大，必须小心加以保护。

安装元件:将“DT830B元件清单”上所有元件顺序插焊到印制电路板相应的位置上。

安装步骤：（1）安装电阻、电容、二极管等。

安装电阻、电容、二极管时，如果安装孔距＞8mm，可进行卧式安装，如果孔距＜5mm、应进行立式安装。

（2）一般额定功率在1/4w以下的电阻可贴板安装，立装电阻和电容元件与PCB板的距离一般为0～3mm。

（3）安装电位器、三极管插座。

三极管插座装在A面，而且应使定位凸点与外壳对准、在B面焊接。

（4）安装保险座、插座、R0、弹簧。

焊接点时，注意焊接时间要足够但不能太长。

面壳平面向下置于桌面，从旋纽圆孔两边垫起约5mm。

将液晶屏放入面壳窗口内，白面向上，方向标记在右方。

平面向下；用镊子把导电胶条放入支架两横槽中，注意保持导电胶条的清洁。

3）旋纽安装方法：V型簧片装到旋纽上，共六个。

装完簧片把旋纽翻面，将两个小弹簧蘸少许凡士林放入旋纽两个孔，在把两小钢珠放在表壳合适的位置上。

数字万用表的安装和调试实习目的:通过数字万用表的安装和调试操作实习，了解数字万用表的基本原理与安装工艺，掌握一般元器件识别及检测，练习常用仪器的使用，掌握焊接技术和数字万用表的检测方法。

培养初步的工程设计能力和创新意识，以及严谨踏实科学的工作作风和良好的学风，提高解决实际问题的能力和素质，为今后的学习和从事有关的电子技术工作奠定实践基础。

实验仪器：1、DT830B数字万用表配件2、实验工具包（焊锡、电烙铁等）2010年1月4号，我在广东海洋大学科技楼601室进行了DT830B数字万用表的安装和调试实习，在了解各电子元器件的特性，要点，注意事项，焊接方法后，我开始根据数字万用表的安装和调试说明开始安装和调试数字万用表。

实习过程及实习内容：本次实习的主要任务是DT830B数字万用表的安装和调试，在了解各电子元器件的后，和老师领取了工具包和数字万用表的安装配件。

开始组装之前，我认真看了数字万用表的实习指导书后，了解数字万用表的安装工艺。

我从下面几个步骤进行了DT830B数字万用表的安装：一、清点组装配件开始安装之前，我安照DT830B元件清单进行了清点配件，以免在安装过程中，找不到相应配件。

二、印制板安装、电烙铁加热按照指导书找到双面板的焊接面，检查电电路板是否有问题。

划分焊接面B、相关元件安装A面。

（A面）（B面）并将电烙铁通电加热时放在铁架子上。

三、电阻元器件测试和编号。

根据DT830B的原理图、安装图（PCB）及电阻的读取方法，测试各电阻的阻值以及编号，对电阻编号完后，便进行电阻安装。

安装时根据安装孔距>8mm的采用卧式安装,孔距<5mm的采用立式安装。

四、电容及二极管安装。

分清电解电容及二极管的+、—极，根据电容及二极管上面的相应标签，焊接和电路板上。

五、安装保险座、RO、弹簧。

六、安装电池线。

电池线由B面穿过A先再插入焊孔、在B面焊接。

红钱接“+”，黑线接“—”。

七、液晶屏的安装我先将液晶屏放入面壳窗口内，白面向右，方向标记在右方；然后放入液晶屏支架，平面向下；用镊子把导电胶条放入支架两横槽中。

万用表组装及调试实训教案(详细)第一章：实训目的与要求1.1 实训目的1.1.1 理解万用表的工作原理；1.1.2 学会使用万用表进行基本测量；1.1.3 掌握万用表的组装和调试方法。

1.2 实训要求1.2.1 熟悉万用表的各个部分及其功能；1.2.2 能够正确组装万用表；1.2.3 能够对万用表进行调试，保证其准确性。

第二章：万用表的原理与结构2.1 万用表的工作原理2.1.1 介绍万用表的工作原理，包括电流、电压、电阻的测量原理；2.1.2 讲解万用表的测量范围和测量精度。

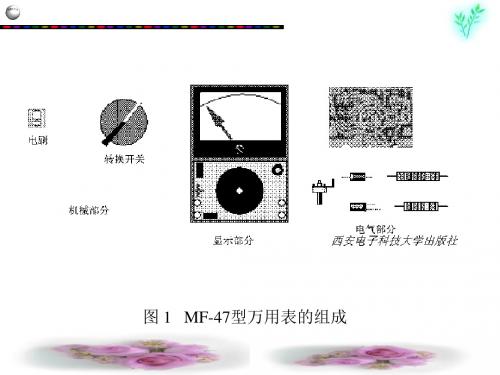

2.2 万用表的结构与功能2.2.1 介绍万用表的主要组成部分，如测量电路、显示电路、控制电路等；2.2.2 讲解万用表的各项功能，如测量电压、电流、电阻、电容等；2.2.3 介绍万用表的接口和配件，如测试笔、夹具等。

第三章：万用表的组装3.1 万用表组装前的准备工作3.1.1 准备万用表的组装工具和材料；3.1.2 了解万用表的组装步骤和注意事项。

3.2 万用表的组装步骤3.2.1 讲解万用表的组装步骤，包括电路板安装、外壳组装、接口连接等；3.2.2 指导学生进行万用表的组装实践。

第四章：万用表的调试4.1 万用表调试前的准备工作4.1.1 准备万用表调试所需的工具和材料；4.1.2 了解万用表调试的步骤和注意事项。

4.2 万用表的调试步骤4.2.1 讲解万用表的调试步骤，包括功能检查、准确度调整等；4.2.2 指导学生进行万用表的调试实践。

第五章：万用表的使用与维护5.1 万用表的使用方法5.1.1 讲解万用表的使用步骤，包括开机、选择测量功能、读数等；5.1.2 介绍万用表的使用注意事项，如避免接触高压、防止短路等。

5.2 万用表的维护与保养5.2.1 讲解万用表的维护方法，如清洁、更换配件等；5.2.2 介绍万用表的保养周期和方法，如定期检查、存放等。

第六章：万用表故障分析与排除6.1 万用表常见故障分析6.1.1 分析万用表在使用过程中可能出现的故障，如测量不准确、无法开机等；6.1.2 讲解故障产生的原因，如电路故障、配件损坏等。

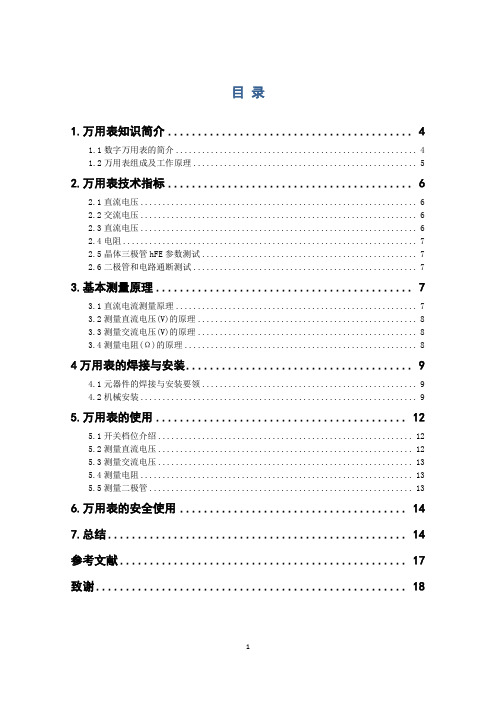

目录1.万用表知识简介 (4)1.1数字万用表的简介 (4)1.2万用表组成及工作原理 (5)2.万用表技术指标 (6)2.1直流电压 (6)2.2交流电压 (6)2.3直流电压 (6)2.4电阻 (7)2.5晶体三极管hFE参数测试 (7)2.6二极管和电路通断测试 (7)3.基本测量原理 (7)3.1直流电流测量原理 (7)3.2测量直流电压(V)的原理 (8)3.3测量交流电压(V)的原理 (8)3.4测量电阻(Ω)的原理 (8)4万用表的焊接与安装 (9)4.1元器件的焊接与安装要领 (9)4.2机械安装 (9)5.万用表的使用 (12)5.1开关档位介绍 (12)5.2测量直流电压 (12)5.3测量交流电压 (13)5.4测量电阻 (13)5.5测量二极管 (13)6.万用表的安全使用 (14)7.总结 (14)参考文献 (17)致谢 (18)万用表的焊接、安装与调试xxx南京信息工程大学电子与信息工程学院，江苏南京 210044摘要：现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能，通过电装实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

万用表是最常用的电工仪表之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。

关键词：电子；万用表；安装；调试Welding, installation and debugging of the Digital multimeterxxxElectronics and Information Engineering，NUIST，Nanjing 210044，ChinaAbstract：Modern life cannot do without electricity, we each must master certain knowledge and skills in the operation of electrical electrician, by Denso practice can we learn to use some common methods of electrical tools, instrument, switch components and working principle. The contact electrical knowledge, realize the theory with practice, and follow-up courses to learn to lay a solid foundation for certain. The digital multimeter is one of the most commonly used electrical instrument, through this practice, we should learn to install, debug, use in understanding the basic working principles, and learn to exclude some common fault.Key words：Electronic; digital multimeter; Installation; Debugging1.万用表知识简介1.1数字万用表的简介数字万用表830T是采用集成电路模/数转换器和液晶显示器，将被测量的数值直接以数字形式显示出来的一种电子测量仪表。

dt830万用表的组装调试流程及注意事项Assembling and debugging process of DT830 digital multimeter and precautions to be takenThe DT830 digital multimeter is a versatile instrument used for measuring multiple electrical parameters such as voltage, current, resistance, and continuity. It is widely used in various fields, including electronics, electrical engineering, and household applications. To ensure accurate measurements and proper functioning of the meter, it is crucial to follow the correct assembly and debugging process while being mindful of some important precautions.Assembly Process:1. Start by carefully unpacking the components of the DT830 digital multimeter kit. Ensure that all the required components are present and undamaged.2. Begin assembling by connecting the LCD (Liquid Crystal Display) module to the main PCB (Printed Circuit Board).Ensure that the connections are secure and properly aligned.3. Proceed with attaching other modules such as rotary switch, buttons, ports, and indicators according to the instructions provided in the user manual or assembly guide.4. Take care while soldering electronic components onto the PCB. Follow standard soldering practices to avoid any damage or loose connections.5. After completing the assembly process, double-check all connections and fixings to ensure everything is securely in place.注意事项：1. 在组装过程中，要确保操作环境干净、整洁，并防止静电干扰。

万用表的安装与调试设计报告数字万用表是广大电子技术人员和电子爱好者从事电子测量及维修工作的必备仪表。

数字万用表有台式数字万用表和便携式数字万用表。

便携式(亦称手持式)数字万用表以其功能完善、通用性强、价格低、耗电省、便于携带等显著优点，深受广大用户的青睐。

因此我们本次课程设计实践我们制作了一个万用表。

一．课程设计的目的1.通过DT830B 数字万用表装配实验，进一步加深对数字万用表电路原理的认识，能熟练的测量各种物理量。

2.了解ICL7106的各个引脚和他的数模转换功能。

3.初步学会通过电路图焊接电路板。

掌握一些简单的电路焊接工艺，初步学习调试电子产品的方法，提高动手能力。

4.了解各种测试仪器的用法并样品进行测试和矫正二．课程设计的器材1.焊接电路板所必须的电烙铁、焊锡，螺丝刀、镊子、钳子等必备工具2.一个标准的万用表位数字万用表的各种零配件和相关的材料说明3.DT830B型3124.9V电池一节三．课程设计原理位数字万用表总电路如DT830型312图1.1所示。

DT830型数字万用表原理剖析：1.ICL7106的工作原理图1.1 DT830型3位半数字万用表总电路(1) ICL7106的性能特点可选9V叠层电池，有助于实现仪表的小型化。

低功耗（约16mW），输入阻抗高（1010Ω）。

内设时钟电路、＋2.8V基准电压源、异或门输出电路，能直接驱动3½位LCD显示器。

属于双积分式A/D转换器，外围电路简单，仅需配5只电阻、5只电容和LCD显示器，即可构成一块DVM。

其抗干扰能力强，可靠性高。

(2)ICL7106的工作原理ICL7106内部包括模拟电路和数字电路两大部分，二者是互相联系的。

一方面由控制逻辑产生控制信号，按规定时序将多路模拟开关接通或断开，保证A/D 转换正常进行；另一方面模拟电路中的比较器输出信号又控制着数字电路的工作状态和显示结果。

下面介绍各部分的工作原理。

a.模拟电路模拟电路由双积分式A/D转换器构成，电路如图1.2所示。

DT-830B数字万用表安装与调试一、实训目的：万用表是最常用的电工仪表之一，通过本次实训，我们进一步了解了课本上的知识，在懂得其基本原理的基础上学会安装、调试、使用，并在此过程之中学会排除一些常用的故障，达到与课本知识融会贯通的目的。

二、实训原理：（1）电路图（2）工作原理数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。

A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。

将被测直流电压、交流电压、直流电流及电阻的物理量变成0~2V的直流电压，送到ICL7106的输入端，即可在数字表上进行检测。

为检测大于2V的直流电压，在输入端引入衰减器，将信号变为0~2V，检测显示时再放大同样的倍数。

检测直流电流，首先必须将被测电流变成0~2V的直流电压即实现衰减与I/V变换。

衰减是有精密电阻构成的具有不同分流系数的分流器完成。

电阻的检测是利用电流源在电阻上产生压降。

因为被测电阻上通过的电流是恒定的，所以在被测电阻上产生的压降与其阻值成正比，然后将得到的电压信号送到A/D转换器进行检测。

三、实训内容：（1）简易万用表原理：DT830b型31/2位数字万用表总电路主要包括以下个部分：A/D转换器电路；直流电压测量电路；直流电流测量电路；交流电压测量电路；交流电流测量电路；电阻测量电路；测量晶体管Hfe的电路；二极管测试电路；蜂鸣器电路；小数点驱动电路及低电压指示电路等。

①A/D转换器电路如图1（上图）。

ICL7106，振荡电阻，振荡电容，积分电阻，积分电容，基准电容，自动调零电容，高频滤波器，基准电压分压器。

②电阻测量电路如图2为简单的电阻测量示意图，这个电路由电压源，标准电阻（这个电阻为分压电阻，由选择开关转换得到），被测电阻（未知）组成，两个电阻的比值等于各自电压降的比值，因此，通过标准电阻及利用标准电阻上的标准电压，就可确定被测电阻的阻值。

测量结果直接由A/D 转换器得到。

数字万用表原理、组装与调试(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除830数字万用表原理、组装与调试5.1 实践目的830数字万用表是一种LCD数字显示多功能、多量程的3 1/2位便携式电工仪表，可以测量直流电流（DCA）、交直流电压（ACV）、电阻值和晶体管共射极直流放大系数h FE和二极管等。
