塔吊常用技术资料TC50232、50大臂重心18米，总成7.5吨重44大臂重心16.2米，总成7.1吨重38大臂重心15米，总成6.7吨重3、平横臂总成6.5吨，回转总成4.2吨，套架3.2吨，标准节0.94吨，固定基节1.185吨4、留一块2.4吨重配重块57、塔吊附墙TC6020 1起重臂a(m) 1266KG60m 19.054m 22.148m 33.5塔身节2、60大臂重心23.07米，总成8.5吨重54大臂重心21.14米，总成7.876吨重48大臂重心19.29米，总成7.438吨重3、平横臂总成6.9吨，回转总成4.8吨，套架3.9吨，标准节1.266吨4、拆装起重臂前必须在平衡臂尾部安装一块1.05和一块2.4吨平衡重；5臂长配重组合（t）60m 7*2.4+1*1.0554、48m 6*2.4+1*1.052.5~16.1 18 20 22 26 29.5 32 36 40 42 46 50 52 56 60 2绳 5 5 5 5 5 5 4.533.92 3.44 3.23 2.87 2.57 2.44 2.2 2.0塔吊超过自由高度必须附墙，附着设计规定如下表：（1）第一、二道附墙以上的塔身节数最多为13节，以后附墙以上塔吊节最多为12节；（2）两道附着框之间的标准节数H1=H2=10节,H3=H4=H5=9节；TC6013-61标准节2、60大臂重心23.1米，总成8.5吨重54大臂重心21.1米，总成7.876吨重48大臂重心19.3米，总成7.438吨重3、平横臂总成6.5吨，回转总成4.8吨，套架4吨4、60米拆装起重臂前必须在平衡臂尾部安装一块1.05和一块2.65吨平衡重；54、48米臂时，留一块2.65吨配重54绳6吨 5.13 4.35 3.75 3.28 2.90 2.59 2.33 2.11 1.91 1.70 1.60 1.43 1.33 1.232.5~19.0 20 23 26 29 32 35 38 41 44 47 50 542绳3吨 3 3 3 3 3 2.96 2.68 2.44 2.13 1.99 1.87 1.704绳6吨 5.66 4.88 4.16 3.65 3.23 2.89 2.61 2.37 2.16 1.92 1.80 1.632.5~20.2 23 26 29 32 35 38 41 44 482绳3吨 3 3 3 3 3 2.88 2.62 2.40 2.154绳6吨 5.15 4.46 3.92 3.48 3.12 2.81 2.55 2.33 2.087、塔吊附墙TC5613A1起重臂a(m) 940Kg56m 5.250m 12.544m 19.5标准节2、56大臂重心19.8米，总成8.1吨重50大臂重心18米，总成7.7吨重44大臂重心16.2米，总成7.3吨重3、平横臂总成6.5吨，回转总成4.2吨，套架4吨，标准节0.94吨4、仅留一块2.40t的配重块5臂长配重组合（t）56m 5*2.4+2*1.0550m 5*2.4+1*1.0544m 5*2.46、起重性能2.5~13.7 17 20 23 26 32 38 41 44 47 50 53 56 2绳 4 4 4 4 3.8 2.94 2.36 2.14 1.94 1.77 1.63 1.5 1.38 4绳8吨 6.18 5.124.31 3.72 2.86 2.28 2.06 1.86 1.69 1.55 1.42 1.32.5~15.1 17 20 23 26 29 32 35 38 41 44 47 50 2绳4吨 4 4 4 43.76 3.34 2.99 2.7 2.45 2.23 2.04 1.88 4绳8吨 6.96 5.754.87 4.22 3.68 3.26 2.91 2.62 2.37 2.15 1.96 1.8 2绳 2.5~16.3 4吨 4 4 4 4 3.69 3.31 2.99 2.72 2.484绳8吨7.63 6.32 5.37 4.64 4.07 3.61 3.23 2.91 2.64 2.47、塔吊附墙TC6517B1起重臂a(m) 1310KG65m 9.7 60m 12.6 55 m 14.3 50 m 19.6 45 m 23.6塔节1310KG/节a:重物中心至塔身中心距离2、65大臂重心25.2米，总成8.957吨重60大臂重心23.4米，总成8.55吨重55大臂重心22.1米，总成8.288吨重50大臂重心20.4米，总成7.879吨重45大臂重心18.3米，总成7.392吨重40大臂重心16.8米，总成6.983吨重35大臂重心14.6米，总成6.290吨重30大臂重心13.3米，总成5.881吨重3、平横臂总成8.4吨，回转总成5.643吨，套架4吨4、拆装起重臂前必须在平衡臂尾部保留一块3吨平衡重56、起重性能65米60米55米50米45米40米35米30米7、塔吊附墙MC300 K121、塔机的配平（F型3.1吨、E型1.8吨、S9型4.15吨）2、60大臂重心24.2米，总成14.694吨重55大臂重心23.2米，总成14.219吨重50大臂重心21.80米，总成13.726吨重45大臂重心19.70米，总成12.504吨重40大臂重心17.70米，总成11.300吨重3、部件重量明细表序部件名称重量（㎏）部件名称重量（㎏）号1 基础节4320 套架（含平台）41202 标准节1440 塔头斜撑架25003 平衡臂12330 回转支承总成66004 驾驶室节4250 大臂60米146945 配重S9型4150 横梁、油缸480/3306 配重F/E型3100/1800 驾驶室3504、留一块3.1吨重F型配重块5、起重性能7、塔吊附墙F0/23B（塔节2米）1、大臂理论平衡位置塔机的配平起重臂a(m) 1000KG50m 9.9（SM）/7.9（DM）45m 12（SM）/9.6（DM）40m 13.4（SM）/10.6（DM）35m 13.25（SM）/10.7（DM）30m 14.1（SM）/11.4（DM）配重1000Kg a:重物中心至塔身中心距离2、50大臂重心18.7米，总成7.3吨重45大臂重心17.2米，总成6.935吨重40大臂重心16.2米，总成6.560吨重35大臂重心13.1米，总成6.825吨重30大臂重心11.9米，总成6.45吨重3、部件重量明细表序号部件名称重量（㎏）部件名称重量（㎏）1 基础节3790 套架（含平台）37602 标准节1470 塔头含驾驶室4030（310）4、不用留配重块567、塔吊附墙塔吊超过自由高度必须附墙，附着设计规定如下表：（1）最后一道附着以上的塔身节数15节（2）两道附着框之间的标准节数12节；H3/36B1配重2500Kg a:重物中心至塔身中心距离2、60大臂重心24.2米，总成14.694吨重55大臂重心23.2米，总成14.219吨重50大臂重心21.9米，总成13.726吨重45大臂重心19.7米，总成12.504吨重40大臂重心17.7米，总成11.3吨重3、部件重量明细表5 司机室475 11 套架平台6106 驾驶室节4250 12 顶升横梁/油缸700/5504、安拆时不用留配重块5、电机型号为120LMD,配重块组成臂长配重组合（t）60m 6*3.1+1*1.855m 4*3.1+2*1.850m 4*3.1+1*1.845m 2*3.1+3*1.840m 3*3.1电机型号为RCS,配重块组成臂长配重组合（t）60m 6*3.155m 5*3.1+1*1.850m 4*3.1+2*1.845m 2*3.1+4*1.840m 3*3.1+1*1.86、塔吊起重性能表7、塔吊附墙塔吊超过自由高度必须附墙，附着设计规定如下表：自由高度第一道附墙第二道附墙第三道附墙附墙位置无最大39m 最大66m 最大93m 吊钩高度51.2m 最大78.2m 最大105.2m 最大132.2m （1）最后一道附着以上的塔身节数12节（2）两道附着框之间的标准节数9节；C6018（2米）1、起重臂配平平衡位置起重臂a(m) 1000KG60m 17.65（SM）/12.36（DM）55m 19.34（SM）/13.58（DM）50m 29.31（SM）/14.57（DM）45m 29.68（SM）/21.73（DM）40m 29.64（SM）/21.70（DM）配重1000Kg a:重物中心至塔身中心距离35米SM配重1000Kg，配平位置为32.45mDM配重1000Kg，配平位置为23.78m 30米SM配重2500Kg，配平位置为23.56m DM配重2500Kg，配平位置为19.81m2、60大臂重心21.91米，总成10.788吨重55大臂重心20.65米，总成10.436吨重50大臂重心18.62米，总成9.774吨重45大臂重心17.44米，总成9.408吨重40大臂重心15.48米，总成8.746吨重35大臂重心13.45米，总成8.009吨重30大臂重心11.41米，总成7.233吨重3、部件重量明细表4、留一块5.2吨重C型配重块56、塔吊附墙塔吊超过自由高度必须附墙，附着设计规定如下表：附墙位置无最大42m 最大78m 最大114m 最大150m 吊钩高度53.8m 最大66.8m 最大122.8m 最大158.8m 最大194.8m （1）最后一道附着以上的塔身节数14节（2）两道附着框之间的标准节数12节；7、塔吊起重性能表MC3201、起重臂配平平衡位置2、70大臂重心25.21米，总成17.036吨重65大臂重心24.65米，总成16.627吨重60大臂重心23.81米，总成16.124吨重55大臂重心22.04米，总成15.567吨重50大臂重心20.51米，总成14.848吨重45大臂重心19.05米，总成13.799吨重40大臂重心15.59米，总成11.946吨重35大臂重心13.77米，总成10.942吨重30大臂重心12.18米，总成8.416吨重3、12m平横臂总成7.245吨，18m平横臂总成9.240吨，20.5m平横臂总成10.530吨，回转总成5.32吨，套架6.4吨，标准节1.565吨，基础节4.12吨部件重量明细表序号部件名称重量（㎏）序号部件名称重量（㎏）1 基础节4120 9 套架（含基节）105202 L68B2标准节1565 10 塔头53003 平衡臂6405 11 回转支承总成53204 配重GU型4600 12 大臂/65米(SM/DM) 166275 配重CA型4200 13 牵引小车9006 配重CS型2300 14 驾驶室8507 起升机构3200 15 液压泵站4558 顶升横梁300 16 顶升油缸5004、大臂50-70米留一块4.6吨重CU型配重块，30-45不用留5、配重组合6、塔吊起重性能表7、塔吊附墙MCR225A1、塔机的配平2、55大臂重心26.71米，总成6.18吨重50大臂重心25.67米，总成6.02吨重45大臂重心23.6米，总成5.620吨重40大臂重心21.20米，总成5.05吨重35大臂重心19.33米，总成4.365吨重30大臂重心17.02米，总成3.86吨重34、留一块4.6吨重CU型配重块5、不管大臂多长，配重块都是4*4.19t6、大臂起重性能表7、塔吊附墙由于不同大臂的附墙不一样，具体参见说明书MC230A1、塔机配平2、65大臂重心22.594米，总成11.348吨重60大臂重心21.485米，总成11.051吨重55大臂重心20.351米，总成10.725吨重50大臂重心18.291米，总成10.028吨重45大臂重心16.291米，总成9.344吨重40大臂重心15.187米，总成8.985吨重35大臂重心13.470米，总成8.373吨重30大臂重心11.561米，总成7.637吨重3、部件重量明细表序号部件名称重量（㎏）部件名称重量（㎏）1 基础节4320 套架（含平台）41202 标准节LB68 1440 塔头架+拉杆44103 平衡臂8720 回转支承总成50274 驾驶室支架408 大臂65/55米11348/107255 配重CS型2300 横梁、油缸480/3306 配重CA/CR型4200/3400 驾驶室3304、留一块4.2吨重CA型配重块5、配重块组成臂长配重组合（t）65m 4*4.2+2*3.460m 3*4.2+2*3.4+1*2.355m 4*4.2+1*3.450m 4*4.2+2*3.445m 3*4.2+2*3.4+1*2.340m 3*4.2+2*3.435m 4*4.230m 2*4.2+1*3.4+1*2.36、塔吊起重性能表7、塔吊附墙。

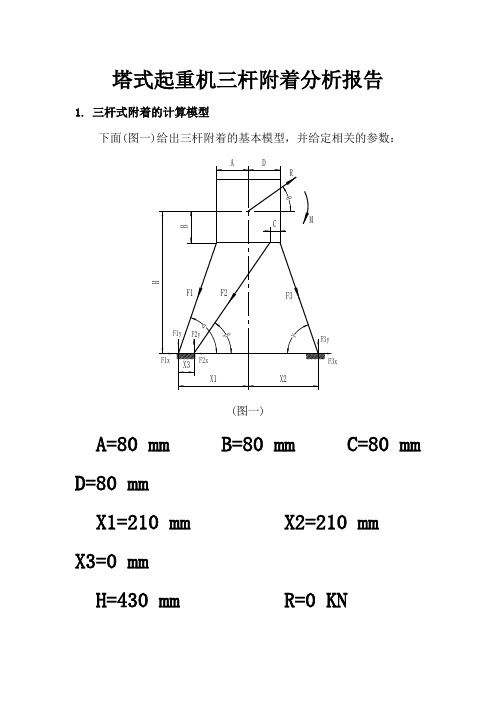

塔式起重机三杆附着分析报告1.三杆式附着的计算模型下面(图一)给出三杆附着的基本模型，并给定相关的参数：(图一)A=80 mm B=80 mm C=80 mm D=80 mmX1=210 mm X2=210 mm X3=0 mmH=430 mm R=0 KNM=270 KN.m2. 求解各附着杆角度值αβγ、、α=69.62°β=59.04°γ=69.62°3. 求解t 1t 2t t t t H X X A C 、、、、B 、三杆附着属于静定结构,附着杆受力大小与附着杆长度无关,分析中可将各附着杆延伸至距塔身中心线H 处的一条线上，同时为了计算的方便,可将(图一)简化为以下(图二)：(图二)()(tan tan )t=tan tan A D C B H αβαβ+-+-- Ht H t =+11tan t X t X α=+ 22tan t X t X γ=+ 2tan (13)tan tan tan X X X Ct γββγ--=+ ()tan Bt B D Ct γ=--1tan H Bt At X α-=- 4. 求解附着杆内力123F F F 、、4.1. 对Q 点取矩： 0Q M =()sin cos 1sin RCt RBt M F At Ct θθα++=+4.2. 对P 点取矩： 0P M =()1sin cos 3sin 12RX t RHt M F X t X t θθγ--=+4.3. 根据0y ∑=()()()()()()()()()()()()()()()()()sin 121212sin 12cos 1212sin 12sin 12R At Ct X t X t Ct X t X t X t At Ct F At Ct X t X t R Bt X t X t Ht At Ct M X t X t At Ct At Ct X t X t At Ct X t X t θβθββ++-+-+=+++-++-+--++++5. 求解附着杆内力极值对应的θ角度值1m 2m 3m θθθ、、因θ同时存在于1、3象限或2、4象限，1F 的极大值和极小值对应的角度值分别为：1m11m2tan tan +180Ct arc BtCt arc Btθθ==︒ 2F 的极大值和极小值对应的角度值分别为：()()()()()()()()()()()()2m12m212121tan1212121tan +18012At Ct X t X t Ct X t X t X t At Ct arc Ht At Ct Bt X t X t At Ct X t X t Ct X t X t X t At Ct arc Ht At Ct Bt X t X t θθ++-+-+=+-+++-+-+=︒+-+ 3F 的极大值和极小值对应的角度值分别为：3m13m21tan 1tan +180X t arc Ht X t arc Ht θθ⎛⎫=-⎪⎝⎭⎛⎫=-︒ ⎪⎝⎭6. 求各附着杆内力极值因扭矩M 分顺时针和逆时针方向，同时R 力在上图方向可为正值和负值，当R 为正值时针对im1 i=θ（1、2、3）在一、二象限应取|M|，针对im2i=θ（1、2、3）在三、四象限应取-|M|；当R 为负值时针对im1 i=θ（1、2、3）在一、二象限应取-|M|，针对im2 i=θ（1、2、3）在三、四象限应取|M|。

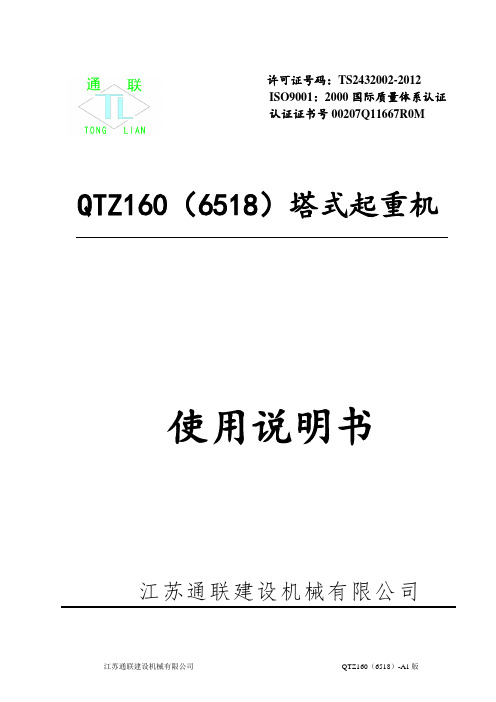

许可证号码：TS2432002-2012ISO9001：2000国际质量体系认证认证证书号00207Q11667R0M QTZ160（6518）塔式起重机使用说明书江苏通联建设机械有限公司致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂日期：目录概述...........................................1～8 第一篇塔机的安装第一章立塔.................................1～35 第二章拆塔.................................1～4 第二篇塔机的使用与维护第一章塔机安全操作规程..................... 1～3 第二章机构及电气操作....................... 1～5 第三章安全保护装置......................... 1～4 第四章保养与维修........................... 1～5 编制：校对：审核：概述QTZ160（6518）塔式起重机，是江苏通联建设机械有限公司按新标准JG/ T5037《塔式起重机分类》标准设计的新型塔式起重机。
QTZ160（6518）塔机为水平起重臂，小车变幅，上回转自升多用途塔机。
该机特色有：1.性能参数及技术指标国内领先，达国际先进水平，最大工作幅度65m，最大起升高度200m。
2.整机外型为国际流行式，非常美观，深受国内外用户的喜爱。
3. 工作方式多，适用范围广。
该机有基础固定，外墙附着等工作方式，适用各种不同的施工对象。
支腿独立固定式的起升高度为52m，附着式是在独立式的基础上，增加标准节和附着装置即可实现。
塔式起重机顶升检验记录塔式起重机附着锚固检验记录施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。
不许私自用火,严禁酒后操作。
5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度，尤其杜绝违章作业，防止人身、线路，设备事故的发生。
9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。
10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。
施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。
13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。
14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。
凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
16、机械设备、机具使用,必须做到“定人、定机”制度；未经有关人员同意，非操作人员不得使用。
17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。
QTZ63系列塔吊主要参数表附表一：QTZ63B塔吊技术性能表QTZ5013B塔身节形式：基础节：1.5×1.5×5.5 米整体(1.633吨)，标准节：1.5×1.5×2.5米片式（0.923吨），套架总成：（套架截面：2×2米；高7.16米）2.2吨回转： 3.44吨平衡臂：12.39米（2.91t）塔头及驾驶室节：0.95吨最大自由高度基础受力（吨）：P=37, M=186, H=8起重性能：固定式：满顶12节标准节：35.5米行走式：满顶12节标准节：36.5米配重主卷扬机构： YZRW200L-6B3起升速度（米／分）：（2）5米/分（2.5t）；38米/分（2.5t）； 81米/分（1.3t）（2/4）2.5米/分（4t）；19米/分（4t）；40.5米/分（2.5t）主卷扬电机功率： 22kw卷筒最大容绳量： 425m钢丝绳直径：φ11变幅机构： YZR132M1-6变幅速度（米／分）： 33变幅电机功率：2.2Kw钢丝绳直径：φ回转机构： YZR132M2-6回转速度（tr／min）： 0～0.67回转电机功率： 3.7Kw行走机构： Y100L2-4B 3行走速度（米/分）：23行走电机功率： 3×2kw电网参数：电源：380V 50HZ 电缆截面面积（平方毫米）：25附墙与塔高和标准节的关系：说明：H-塔吊高度（m） N-标准节数量 n1-附墙数量 H1-第一道附墙高度 H2-自由高度106米，应设有4道附着装置。
第一道附着装置距离轨道或混凝土基础平面小于28米，第二道距离第一道为20米，第三道距离第二道为20米，第四道距离第三道为19米，塔身悬高不大于23米。
1.3.2.3固定附着式附着架数量最少的附着方式(参见图3、图 4)第一次附着后，附着架以上塔身悬出段≤36.52m，塔机最大工作高度68.4m，支腿固定附着式自下而上1个固定基节B,2个标准节B和21个标准节A。
底架固定附着式自下而上1个行走底架,1个标准节B和21个标准节A。
第二次附着后，附着架以上塔身悬出段≤36.52m，塔机最大工作高度90.8m，支腿固定附着式自下而上1个固定基节B,2个标准节B和29个标准节A。
底架固定附着式1个行走底架,1个标准节B和29个标准节A。
第三次附着后，附着架以上塔身悬出段≤33.72m，塔机最大工作高度110.4m，支腿固定附着式自下而上1个固定基节B,2个标准节B和36个标准节A。
底架固定附着式1个行走底架、1个标准节B和36个标准节A,第四次附着后，附着架以上塔身悬出段≤33.72m，塔机最大工作高度130.0m，支腿固定附着式自下而上1个固定基节B,2个标准节B和43个标准节A。
底架固定附着式1个行走底架、1个标准节B和43个标准节A。
第五次附着后，附着架以上塔身悬出段≤33.72m，塔机最大工作高度149.6m，支腿固定附着式自下而上1个固定基节B,2个标准节B和50个标准节A。
底架固定附着式1个行走底架、1个标准节B和50个标准节A。
1.4 固定式的基础处理及平衡重1.4.1 支腿固定式地基基础载荷（见图1.4.1-1、表1.4-1）注：表1.4-1中F h、F v及弯矩M为基础最大弯矩工况载荷，扭矩M n为基础最大扭矩工况载荷。
图1.4-1固定基础载荷示意图1.4.2 地基基础固定式塔式起重机的地基基础是保证塔机安全使用的必要条件，要求该基础分不同地质情况严格按照规定执行。
采用整体钢筋混凝土基础，对基础的基本要求如下：1) 基础下土质应坚固夯实，根据土质情况，可选用不同的基础(见图 1.4-2)2) 混凝土强度等级不得低于c30，地耐力不小于表1.4-2的规定。
TC6517B -10 A1版QTZ160(TC6517B-10)塔式起重机（标准版）使用说明书CHANGSHA ZOOMLION HEAVY INDUSTRY SCIENCE AND TECHNOLOGY DEVELOPMENT CO.,LTD.致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
本公司致力于塔机的不断完善，满足用户的各种需求，随机文件变化出厂编号：频繁。
该编号的随机文件与该编号的出厂日期：主机一一对应，切忌混用！即使是同型号塔机，也不保证适用！本说明书适用与支腿固定式和底架固定式塔机，行走式需补配《塔式起重机行走部分使用说明书》，内爬式则有专门版本说明书。
目录概述 (1)第一篇塔机的安装第一章立塔 (13)第二章拆塔 ..........................................................................59 第二篇塔机的使用与维护第一章塔机安全操作规程......................................................... 65第二章机构及电气操作..............................................................69 第三章安全保护装置 (76)第四章保养与维修.................................................................... 82编制：刘毅校对：孙旭国 审核：易德辉概述TC6517B-10塔式起重机，是长沙中联重工科技发展股份有限公司按新标准GB/T5031-2008《塔式起重机》标准设计的新型塔式起重机。
