电视天线制作方法图

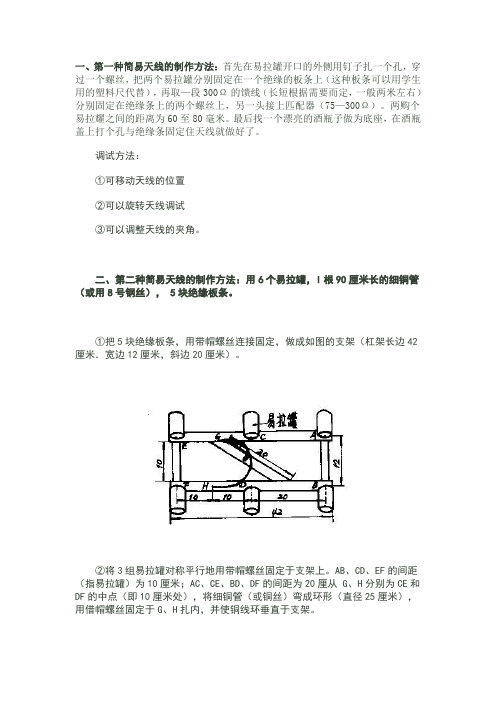

一、第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上（这种板条可以用学生用的塑料尺代替），再取—段300Ω的馈线（长短根据需要而定，一般两米左右）分别固定在绝缘条上的两个螺丝上，另一头接上匹配器（75—300Ω）。

两购个易拉耀之间的距离为60至80毫米。

最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。

调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。

二、第二种简易天线的制作方法：用6个易拉罐，l根90厘米长的细铜管（或用8号钢丝）， 5块绝缘板条。

①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架（杠架长边42厘米．宽边12厘米，斜边20厘米）。

②将3组易拉罐对称平行地用带帽螺丝固定于支架上。

AB、CD、EF的间距（指易拉罐）为10厘米；AC、CE、BD、DF的间距为20厘从 G、H分别为CE和DF的中点（即10厘米处），将细铜管（或铜丝）弯成环形（直径25厘米），用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。

③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。

另用两根短导线（普通电源线即可）将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。

④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。

将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。

这种全频道易拉罐电视天线特别适用于边远山区。

三、利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。

主要用两根直径10mm、长85mm的铝管。

两主管的夹角为90°，用螺丝将A、B端固定在绝缘板D上，用绝缘管L加强固定。

在每根主管上焊接固定6根长14cm 的支管，支管与主管的夹角为45°。

在A、B端用300Ω馈线引下，再通过300/75Ω阻抗转换插头接入电视机。

简易电视天线制作方法
许多人都希望尝试自己制作电视天线，但大多数时候都会担心缺乏必要的技术支持，
把自己弄得一团糟。

实际上，制作一个简易的电视天线并不难，只需要耐心和一定的电子
技术知识，几个小时的时间，就可以轻松搞定。

首先，准备必要的材料，如拉链、小刀、绝缘胶带及一块铝板等。

由于铝板较轻，所
以记得要用绝缘胶带紧紧包裹它以增强强度。

接下来，铝板上标注并切割出四个边角。

确
保切割出均匀整齐的角度，以保证后续装配顺利进行。

然后，四角分别用拉链将四边合上，以便它们能够橫向形成一块四边形的“框架”。

总的来说，简易电视天线的构建要求快捷又不失坚固。

在这个基础上，在“框架”的
正中央贴上一块形状为“山”的半圆状金属片，以及四个小的盒子内螺丝向外，将其固定
起来。

最后，应用一根合适的同轴电缆，将电视天线的一端连接到电视电视机，另一端插上
天线插座即可。

搜索电视信号，仔细拧调那个“山”型半圆片，调节到最佳角度后，就可
以轻松高清观赏到电视卫视的直播了。

以上就是简易电视天线的制作方法，虽然它的抗干扰能力有限，但在日常生活中，简
易电视天线还是有其有效阻断信号衰减的作用的。

所以，掌握一些相关技术知识，还是可
以自己动手制作一个简易电视天线的。

几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。

两购个易拉耀之间的距离为60至80毫米。

最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。

调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。

第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。

①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。

②将3组易拉罐对称平行地用带帽螺丝固定于支架上。

AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。

③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。

另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。

④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。

将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。

这种全频道易拉罐电视天线特别适用于边远山区。

第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。

主要用两根直径10mm、长85mm的铝管。

两主管的夹角为90°,用螺丝将A、B 端固定在绝缘板D上，用绝缘管L加强固定。

在每根主管上焊接固定6根长14cm 的支管，支管与主管的夹角为45°。

自制电视天线详细教程制作自制电视天线并不复杂，以下是一份详细的教程，让您可以在家中制作出高质量的天线。

材料：1. 1根电缆：推荐使用75欧姆的同轴电缆，长度约为1.5米。

2. 1个电缆头：使用与电视机连接的合适电缆头。

3. 1个木制或塑料的基座：用于固定天线。

4. 2个螺钉和螺母：用于固定电缆头和电缆。

工具：1. 剥线钳：用于剥开电缆外层绝缘层。

2. 扳手：用于拧紧螺钉和螺母。

3. 尖嘴钳：用于固定电缆头。

步骤：1. 首先，将电缆的一端用剥线钳剥开绝缘层，露出内部的导线和绝缘层。

通常，您会看到一个外层绝缘层，一个导线和一层金属网状屏蔽层。

确保不要损坏内部的金属网状屏蔽层。

2. 根据您的电视机输入端的连接类型，选择适当的电缆头。

请确保您选择的电缆头与电缆的规格相匹配。

3. 用尖嘴钳固定电缆头在剥开的电缆末端，确保电缆头与导线连接良好。

用螺母和螺钉拧紧电缆头，以确保其牢固连接。

4. 另一端的电缆不需要连接任何电缆头。

您可以直接将其连接到电视机的输入端。

5. 接下来，将天线固定在木制或塑料基座上。

您可以在基座上钻两个孔，然后将螺钉穿过天线，并用螺母拧紧以固定它。

6. 最后，将制作好的天线连接到电视机的输入端口。

根据您的电视机类型，可能需要调整天线的定位和方向，以获得最佳信号接收效果。

以上就是制作自制电视天线的详细步骤。

请注意，在制作和调整天线时，避免触摸金属网状屏蔽层，以免干扰信号接收。

同时，确保天线固定牢固，并且不会对电视机或其他物品造成损坏。

祝您制作成功并享受高质量的电视信号！。

自制圆网状抛物面天线随着“村村通”工程的深人展开，现在绝大部分的市县都开通了多路微波分配系统(MMDS)，使得更多的居民特别是农村居民能收到更为丰富多彩的电视节目。

MMDS是比较符合我国农村当前电视发展实际的。

但目前市售的家用栅网状天线微波接收套站，其有效的接收距离与效果却不尽如人意，在距离发射台20km以内接收信号质量尚可保证，而在20km以外即出现雪花点增多、图像模糊不稳、伴音不清的现象，如果距离为50～60km，即使在无任何阻挡的高楼顶部也难以接收到信号，换用增益为38dB的降频器也不奏效。

现将自制圆网状抛物面天线的方法介绍如下：1．用φ14mm的钢筋焊成一个φ2.4m的大圆圈。

制作圆圈前，可先在地面上用粉笔画出一个φ2.4m的圆，然后将钢筋截成四段，每段长度为1.884m，用手工将每段钢筋弯成圆弧并使四段与地面圆圈重合，再用电焊机焊接成一圆圈，如图1。

2．制作抛物面骨架。

在地面上以1.8m为半径画出一段弧线，然后标记出一段弦长为2.4m的弧，如图2。

按此弧度形状用φ14mm的钢筋弯成两根拱钢，用作抛物面的主支撑筋，并呈十字形交叉焊接于图1的圆圈上，交叉点必须保持平面状态，因此两根钢筋交叉处不能重叠，只能让其中一根钢筋分为两等分，其两个断面再与另一根支撑筋的中点对接焊牢，如图3中的实线画的弧线。

另取φ6mm的8段圆钢弯成符合上述弧线要求的钢筋（其弧长是主支撑筋的一半），如图3中虚弧线所示，焊接牢固。

注意中心交叉点亦须保持平面状态，不能重叠。

最后在抛物面的外表面用φ6mm的钢筋，焊上三道直径不同的圆圈作为加固整个骨架，如图4所示。

至此，整个骨架制作完毕。

3．在骨架内表面的每根钢筋上，从边缘往中心点每隔10cm作标志点，在等高点上用8号镀锌铁线围成一个圆圈，用建筑上扎钢筋的小铁丝把8号铁线绑牢在每一根钢筋上。

其余的也是每相隔10cm的等高线上就绑上一个铁线圈，直到离“锅底”30cm时为止。

这些同心铁圆圈的作用是，当在骨架上安装反射网时，它们将起到保证反射网面为光滑的抛物面的作用。

自制地波电视双环形室内天线:接收地面分米波频率目前大约在500--800ＭＨＺ的频率范围，如果您在市区场强可以，您又想即兼顾低频段又兼顾高频段，它最佳谐振；频率中心应在７００ＭＨＺ左右，根据无线电传播速度与频率换算；中心频率波长约42CM，那么做环形天线它的直径应是13CM，即直径是中心频率波长约42CM的4分之一。

如果我们把一根42CM的导线看成是中心频率波长42CM，做成圆环状，那么它的直径就应近是13CM。

如果我们制做了一付良好的天线，在接收地面波中，就会收到事半功倍的效果！这是我做的双环形室内天线，直径42CM的4分之一波长。

最佳阻抗匹配环与环之间距离约为八分之一波长。

自制地波电视菱形天线1、铜芯电线去胶皮，钳子榔头齐上阵，尽量把铜丝弄的平直。

根据当地的地面数字信号的频率，计算出菱形天线的几何尺寸。

理论上说，不同的发射频率就要不同的尺寸，可是电视信号发射的频率那么多，难道要做尺寸不同的天线吗？否！只需计算出发射频率的中间值即可。

光速：299792/s，若发射频率中间值为600M（具体的以当地的发射频率而定），速度系数：0.97，则边框长度的计算公式：光速/频率中间值*速度系数/4我这里计算出天线的边框大约是12.5cm，取成13cm也可以，自己制作，有些误差也不要紧。

2、将铜丝按规定的长度弯曲，角度保持垂直，否则会造成双菱形不在一个水平面，影响信号的接收。

两米长的铜丝直接制作四菱形天线的工艺有点复杂，我是先制作了双菱形，再组装成四菱形。

3、焊接。

用电烙铁将铜丝焊接，形成一个封闭的回路。

本人从未学过焊工知识，电烙铁也很普通，铜丝焊接本来很难操作，但是只要耐心细致，还是能焊接成功的。

焊点处尽量弄的圆滑，不要有尖刺形成。

同轴天线电缆的接地钢质网不容易焊接，可以插入铜丝，再进行焊接。

为方便焊接和更加稳固，我把这个插入接地网罩的铜丝做了弯曲处理。

焊接一个点后，立即用绝缘胶带缠绕，做绝缘处理，再焊接第二个焊点。

自制卫星天线已有 1559 次阅读 2009-01-18 22:46卫星广播（DTH=Direct To Home）的电视节目通常有两种，一种是不加密的，称为FTA（Free To All），只要有一般的收视设备就可以收看。

它一般是公益性质、宗教性质，宣传性质或广告性质的，其支撑费用通过其他途径得到；另一种是加密的，即所谓“有条件收视”，除了一般设备外，还需要收视卡才能收看。

它一般是盈利性质的或是出于特殊理由的，前者是要收视者付费后才能收视，以便让节目商赚进尽可能多的钱；后者是仅让特定的人能享受，防止其他人接触。

接收卫星广播典型需要的基本设备有：天线（俗称“锅”）、降频器/高频头（LNB）、电缆/馈线、接收机、视频和音频线和电视机。

接收机的主要作用是将极微弱的卫星信号放大，解调出节目的视频和音频信号以便传给电视机或类似设备最终播放出来，让大家收看、享受。

接收加密的卫星节目还需要接收卡，将卡插入接收机的卡槽后才可以收视。

有些无卡机也能收看加密节目，道理上和插卡机是一样的，只是将卡的元件和软件做到机内了。

为了防止被破解，许多公司和研究部门花重金聘请人才，研究和设计了各种各样的条件收视的加密系统。

这些设计都十分复杂和聪明，但从实践来看，并不是十分有效。

各流行的加密系统不断被攻破，不断更换卡上的密码也没有多少效果，有的干脆整体更新、升级。

Viaccess，Nagravision，Irdeto，Conax等系统是被攻击最多的条件收视系统，目前也都出现了第二代，不少卫星电视台也进行了升级，但有的刚升级不久就已经被破解。

这正是“水涨船高”，“道高一尺，魔高一丈”。

多半是设计者对黑客们的能耐以及毅力估计不足，以为当前的设计已足够复杂，足以让试图破解者知难而退，不料黑客队伍中天才云集，高手成群，以此为乐，乐此不疲。

对于不付费的人来说，本来收看不加密的卫星节目就应当可以满意了，但是天上有不少卫星播放难以数的清的精彩节目在向自己招手，真诱人！这些节目的信号肯定早已到达接收机，可是就是看不成，真恼人！不少人买了能收看加密节目的接收机和D卡（即黑客破解后制作的盗版卡），满心欢喜准备好好地享受一番，可是没过多就因为节目换密码了而看不到了，真气人！向周围看看，到网上走走，发现有些人居然不付钱却能看到自己看不到的节目，真急人！这些人没有外国护照，不是住在星级宾馆，没有特权，到底他们和我们的差别在哪里？能解密收视，这些差别显然是水平和知识的差别。

怎样做电视天线制作方法
制作电视天线的方法如下：
材料：
1. 电视天线芯线
2. 电视天线板
3. 电视天线封套
4. 焊接器具
5. 电视天线连接头
6. 电视天线支架
步骤：
1. 准备工作：确认需要接收信号的方向，选择合适的位置安装支架。

2. 制作天线芯线：根据电视天线的频率来选择合适的芯线长度，通常为1/4或1/2波长。

将天线芯线调整好长度。

3. 连接封套：将天线芯线连接到天线封套上，注意确保连接牢固。

4. 安装电视天线板：将电视天线板固定在支架上，并将天线芯线连接到天线板上。

5. 连接头：使用焊接器具将电视天线连接头焊接到天线芯线末端，并确保连接牢固。

6. 安装和调试：将制作好的天线安装在支架上，调整天线的方向和位置，然后连接到电视上进行信号测试。

通过以上步骤，就可以制作出自己的电视天线了。

需要注意的是，制作电视天线需要一定的专业知识和技能，如果不熟悉，最好在专业人士的指导下操作。

高增益四菱形无线数字电视接收天线制作中心频率为600MHz＋－－－－＋｜＿＿｜／＼＿＿Ｃ／Ｆ／４＊１。

０１＝１２。

６ｃｍ｜＼／｜｜／＼｜｜＼／｜｜／＼｜｜＼／｜｜／＼｜｜＼／｜｜｜＋－－－－＋辐射器距反射板约8.2 cm 细调之, 至接收讯号最强反射板到五金行购镀锌铁网来作辐射器使用一般1.0 的PVC 单心电线绕制辐射体详图:／＼／＼／＼＼／＼／＼／此处交叉, 但不短路／＼／＼／＼＼／＼／）（此处不交叉, 形成＞＜, 中央> < 处接／＼5c2v同轴电缆, 同轴电缆中心导体接一边／＼> , 外部导体接另一边<＼／＼／＼／此处交叉, 但不短路／＼／＼／＼＼／＼／＼／将5c2v 同轴电缆接在>< 处, 直接往后透过铁丝网引出增益约有15dbi 上下水平波束角约60 度到70 度之间利用PVC 水管及木螺纹钉作为支撑骨架即可若还要提高增益, 可再加装导波环四组＿＿＿＿／＼＿＿＿＿Ｃ／Ｆ／４＊０。

８＝１０ｃｍ＼／／＼＼／／＼＼／／＼＼／每个导波环置放于辐射体前方约18cm 处细调之, 至信号最强加装一组(四个)导波环, 增益可达17dbi 上下加装导波环后, 水平波束角会减小..辐射器或导波环的骨架固定例(此处以导波环为例):木螺纹钉｜︿｜＊／＊＼｜＜－此处绕线／｜｜＼－｜－／｜｜＼－。

－／｜｜＼－／－－－＋－＋－－－＼－（。

＊。

）－＼－－－＋－＋－－－／－＼｜｜／＼｜｜／＼＼｜｜／。

如此绕线就可以＼＊／＼｜＼在同一平面上｜﹀｜｜＼｜｜＊＼＊｜︿｜＊＼｜＼／＊＼－｜－－－－－＼＼－－－－／｜｜＼｜｜＼＼／｜｜＼－。

－－－－－。

－＼＼－－／｜｜＼＼。

－／－－－＋－＋－－－＼－＼｜＼（。

＊。

）｜－＼－－－＋－＋－－－／－＊＼＼｜｜／＼｜｜／＼｜｜／＼＊／｜﹀｜︴︴︴︴此天线很适合安装在墙面上或绑在水塔侧边..若觉得您的接收讯号不佳, 试试这个自制天线, 我拿它在宜兰可以收到台北竹子山的讯号.. ---------------------------------------------------------------------------------------------------------------信号强度的差距, 若排除天线频率响应的问题, 主要是看转播站位置, 距离及接收与发射天线的辐射涵盖图形, 另直射波与反射波也会有所关系..在无线电领域, 基本的评估方式如下(理想状况):Ri = Po - Co + Ao - 92.4 - 20 log D - 20 log F + Ar - CrRi : 接收到的信号准位, 单位dbmPo : 发射机输出功率, 单位dbmCo : 发射机电波馈送电缆传输损失, 单位dbAo : 以接收者的位置观察, 发射机天线在此角度的增益,单位dbi , 通常发射天线增益会以最大增益方向角度的增益值来标示,但是以广播发射站而言, 会因接收者位置的不同, 相对于天线角度的不同, 而呈现不同的增益..92.4 : 真空传播衰减常数, 若频率单位改用MHz 时, 常数值则为32.4, 因为20log F(Ghz) = 60 + 20log F(MHz),同理, 若距离单位改用公尺或英里, 也是如此转换,我个人是喜欢用92.4 的常数..D : 接收点到发射点间的距离, 单位公里F : 所使用频率, 单位GHzAr : 接收器天线增益, 单位dbi 但若发射站位置不在该天线最大增益方向, 记得扣除相对增益..Cr : 接收器传输电缆传输损失, 单位db以上式子是电波在真空中, 理想状态下的传输, 这里要特别提到一点是, 式子中, 似乎频率越高, 传输衰减越严重,故有些文章会如此描述, 但实则不然, 式子中频率越高, 衰减越多是因为天线的长度随着所使用波长的缩短而缩短, 故等效截收截面积跟着缩减的关系, 也因为是面积, 故用20 log 而不是10 log..由此式子我们也可以知道, 距离每增一倍, 在其它条件都不变的情况下, 接收信号准位少6db, 故距离增一倍, 若要维持相同的接收信号强度, 除了增加功率6db 外, 就是要提升天线系统Ao + Ar 6db..这是理想状况的式子, 在实际情况下, 我们还会碰到障碍物所引起的绕射, 反射等多重影响, 这就用到"夫累聂" 带的评估, 这在以后有兴趣时, 再来谈谈..至于为何要乘上 1.01, 主要是环型天线周长约略等于 1.01~1.1 波长时, 虚数阻抗几近为零(天线谐振), 此时其阻抗值约为100 ohm, 我们看这种天线结构, 刚好主要是两个环型并接, 故可得到50 ohm 的天线阻抗, 虽然用在75 ohm 的接收系统时, 因阻抗不完全匹配, 其SWR 会稍高, 但因为是接收系统, 没有发射机, 故不必担心因阻抗不匹配而损坏发射机, 更何况加上反射板时, 天线整体会呈电感性, 阻抗也会增加, 用在75 ohm 的接收系统, 不会有啥大问题..转载请注明出自中国无线论坛/,本贴地址:/thread-1871-1-1.html单一组(四个环)的不须特别做阻抗匹配, 但要再合并多个时就需要..这种利用两组环形天线并联, 加上反射板的天线, 记得好像是一位德国人发明的, 因为效能良好, 尤其是在UHF 频带, 制作也简单, 水平波束角宽, 且为水平极化, 阻抗在50ohm 附近, 在UHF 及微卫星通讯的业余自制天线, 常被采用..一个环形天线的圆周长等于所使用波长乘上 1.01~1.1 时, 处于谐振状态, 且等长线段涵盖最大截面积是呈现圆形, 在此状况下, 环形天线有效截面比dipole 大, 故约比dipole 天线多出1db 的增益, 已知标准dipole 天线增益为 2.15dbi, 故一组环形天线增益约为3.15dbi, 当将两组环形并接时, 截面积增一倍, 增益加3db, 再加上反射板, 将朝后的能量往前送, 增益再增一倍, 故双环形天线加上反射板, 增益可达3.15+3+3 = 9.15dbi, 实作上可以利用调整到反射板的距离, 将波束集中一些, 故可获得约9~12 dbi 的天线增益; 而四环形天线, 环形数量比双环形多一倍, 有效截面积多出将近一倍, 故增益约可达12~15dbi..我们以4 菱形天线来看其动作原理..假设馈电缆中心导体接天线右侧激励点" < ", 外部导体接天线左侧激励点" > ", 那么呈现在天线的高频电波相位如下:０／＼↗↘２７０／＼９０＼／↖↙１８０＼／０／＼↙↖２７０／＼９０＼／↘↗此处接同轴电缆中心导体, 定义相位为0 度１８０）（０换言之另一侧相位就是180 度, 在经过四分↗↘之一波长的单边长度, 电波延迟移相90 度,／＼再经过四分之一波长单边长度, 电波再移相＼／成为180 度到左侧, 从图面箭头路径可知, 从↖↙上到下, 所有天线激励均左右同相位, 依天线＼／收发等效原理, 接收天线所截收下来的电波,／＼在馈电点相位都一样, 故波幅增加..↗↘但因为实际环周长是比所使用波长还长, 再／＼考虑导体传送电波时应有的波长缩短因子,＼／故实际上每经过单边长度后, 电波延迟所呈↖↙现的相位增加比90 度还多, 故像这样的迭＼／接, 以中心点起算到上下两端, 以两个环形(一共四个) 为限, 再多也提升不了多少增益,且当以此天线为发射天线的立场观之, 较大部分的能量集中在靠近中央的两个环上, 故若再增加迭接数量, 提升的效果非常有限..若还要再提升增益, 有几个方法:1.利用导波板(四个环):作用原理如同Y AGI 的导波器, 在增加一组导波板时, 增益约可增加3db, 在天线方向上再增加导波板数量, 适当调整距离间格,导波板数量每增一倍, 增益多3db, 而实际上如同Y AGI 的导波器,并不到3db 那么多, 且有一定极限..下图是运用在2.45 GHz 的频率上, 若要用在DVB-T的频带, 记得换算波长:2.利用反射板:作用原理如同碟形天线的碟子一般, 如图3.数个四菱形天线, 利用功率分配合成网络, 将每个天线的讯号合并在一起, 在UHF 带, 因为有现成的分配合成器, 且价位低廉, 不像在SHF 带那么昂贵, 建议直接购用现成的分配成器即可, 就如同将两个Y AGI 天线迭接一般, 须考虑各个分支电缆长度, 让每个天线所截收下来的信号, 到达合并点时须为同相位, 但因为４菱形天线的水平波束角相当宽, 若想让天线最大增益方向不是在正前方时, 可以增减各个分支电缆的长度, 让在某方向的电波, 经由各个天线接收下来到达合并点时能够同相..如下图, 希望天线组增益最大方向是斜向左侧N 度同相位的位置＼＼＼／各个天线所接收的电波相位, 以最左边的＼＼／＼天线为零度来当基准, 则＼＼／＼X = x / (C / F) * 360＼＼／＼＼ｚ= 电波路径长Y = y / (C / F) * 360＼＼／＼ｙ＼Z = z / (C / F) * 360↘／↘ｘ↘↘↘↘↘↘ＯＸＹＺ所使用的电缆长度－＋－－＋－－＋－－＋－c1.c2.c3.c4 , 须让电｜｜｜｜波传送到合并器时｜｜｜｜相位一样, 那么天线ｃ１｜ｃ２｜ｃ３｜ｃ４｜最大增益方向就会｜｜｜｜朝向左侧N 度的位置＼＼／／, 这种做法, 就如同＼｜｜／相位数组天线一般..＼｜｜／此处以c1 的电缆出口＋－－－－－－－－－－－－－＋为0 度, 那么c2 相位｜｜延迟就是-X, C3 为-Y｜｜C4 为-Z, 那么电波到｜｜达合并器时, 相位就｜｜会一样..另外要注意, 一般VHF/UHF 的功率合并分配器, 其每组分支出口的相位有可能相差180 度, 譬如一分二(二合一), 其两组输出相位可能刚好相反(视分配合成器的结构而定), 须把此项因素考虑进去, 通常的做法是若发现此种现象, 将天线馈电点位置左右互换即可..这里要注意的是, 电波在电缆中传送的速度较真空慢, 故利用电缆长度来达到电波相位延迟, 须先查表得知电波在该种电缆的波长缩减比例, 以RG58 来说, 这个值约为0.66, 换言之, 300MHz 的电波在真空中波长约为1M, 该电波在真空中传输一公尺远的点, 电压与原点同相, 故利用一米长的RG58 传输该电波, 在电缆出口处的电波相位与电缆入口比较将会是L/ (C/F*0.66) * 360 = 1米/ (光速/300MHz * 0.66) * 360 = 185.5 度..而SHF 因为频率高, 一般市售VHF/UHF 功率合成分配器(变压器结构) 不适用, 此时可以利用电缆来制作, 大体上有两种方式, 一是共振线法, 一是迭接并接法, 参考以下我以前写的网页:/mysite/ch...ant-network.htm网页中的数值, 是以50 ohm 阻抗的系统来举例, 75 ohm 的系统也可用, 只是共振线的取得较困难, 尤其是 1 to 2 时, 其共振线传输阻抗会是sqr(150*75)= 106ohm 及sqr(37.5*75) = 53ohm两种数值,前者很难找到这样的电缆, 后者倒是可以用rg58 (50~52ohm); 而1 to 4 及迭接合并法则没这样的困扰..这里顺带一提, 使用共振线法, 因为频率不同, 共振线长度就需要不同, 故共振线方式只能用在窄频带..而底下这张照片中的16 菱形天线, 就是利用迭接法将四组四菱形天线合并, 故每两组天线的馈电点左右相反, 而分支电缆长度都相同, 故最大增益方向垂直于天线面, 也就是朝向您的方向..这个天线排列方式, 其水平波束角相当窄, 约在10~20 度之间, 若全部以垂直方式来合并如同下图方式, 则水平波束角与原4 菱形同, 但垂直波束角约只有3 度:/\↓共16 个\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ /\\/ ↑至于所制作出来的天线大小, 请各位以天线单边长来绘图想象一下吧.... 当初我所制作的那个拿来收台北数字电视讯号的4x 含一组导波, 印象中高近90 cm, 厚近30cm (不做导波装置会薄很多), 宽约30~40 cm 忘了!故真要像照片那样做16 菱形, 则天线长宽各约. 1 米, 若想垂直方向迭接, 天线将高达3 米.....><"最初由antion 发表车机建议还是使用全方位的垂直天线比较适当。

⽤锅盖⾃制卫星锅天线天线制作许多朋友想⽤尽可能⼩的天线来接收⼤功率的直播卫星电视，加上有些⽤户由于受到安装空间的限制，也想选⽤⼩天线来收看。

怎奈很多地⽅能买到的最⼩Ku天线也有0.45m，于是⾃⼰动⼿来制作⼩天线的热潮开始在烧友中掀起。

这种⼩天线往往⽤炒菜锅盖来制作，或者⽤钢板、铝板来仿造⼩天线的形状敲制。

说起⽤锅盖来制作天线的烧友真有很多，这种做法也⼀度在⽹上蔚为流⾏，成为热点。

⾃制天线⼟洋结合，各有千秋，但制作精良与实⽤的并不多见。

⽤锅盖或⾦属板材敲制天线的主要⽬的并不在于为了省钱，⽽是看看能否将天线降到最⼩⼝径，挑战极限，从制作中提⾼对天线曲⾯、天线⼤⼩、焦距、天线效率等知识的认识，⽽且制作过程的本⾝也是⼀种乐趣。

笔者搜集了近20种不同的锅盖，也⾃⼰动⼿⽤铝板制作了⼏个⼩天线，最⼤的直径为60ｃｍ，最⼩的为２９ｃｍ，⼤都是搪瓷的炒菜锅盖，其它是铝锅盖。

在对众多锅盖的试验中，我们得出了⼏点体会，并选出⼏款实⽤的天线与⼤家交流，也可供各位同好在制作时参考。

⼏种锅盖与⾃制的天线参见图1 - 图8。

图1的搪瓷锅盖直径为296mm，锅盖上只有1道加强圈，其曲⾯很平滑，锅盖的深度为26mm，⽐较平坦，⽤此锅盖来接收138与146的⼀锅双星时，效率很⾼，可惜现在市场上很不容易买到；图2的天线是⾃制的，直径为300mm，天线的曲⾯参考了台湾中卫的350mm偏馈天线，取其横向的曲⾯，选⽤1 - 2mm的铝板，⾃制模具进⾏敲打制成，其接收效率⽐图1的锅盖还要好，其缺点是要制作模具，⼿⼯敲打，费时费⼒；图3的铝锅盖直径为320mm；图4是⽤ 1 -2mm的铝板，在⾃制模具上进⾏敲打制成，其直径为320mm，效率当然⽐图2要好些，这与天线有效接收⾯积加⼤有关，其缺点同图2；图5是将直径为 320mm的铝锅盖或搪瓷锅盖剪成为直径230mm的微型锅盖，意在挑战天线最⼩⼝径的极限；图6为直径380mm的搪瓷锅盖；图7为直径324mm的搪瓷锅盖，这种锅盖很容易买到，且效率仅次于图1的锅盖，效率也不错；图8为直径600mm的铝锅盖，⼝径较⼤，但效率只能达到中卫0.45m天线的⽔平，且材料单薄，容易变形，不宜使⽤。
