中考物理欧姆定律分类汇编

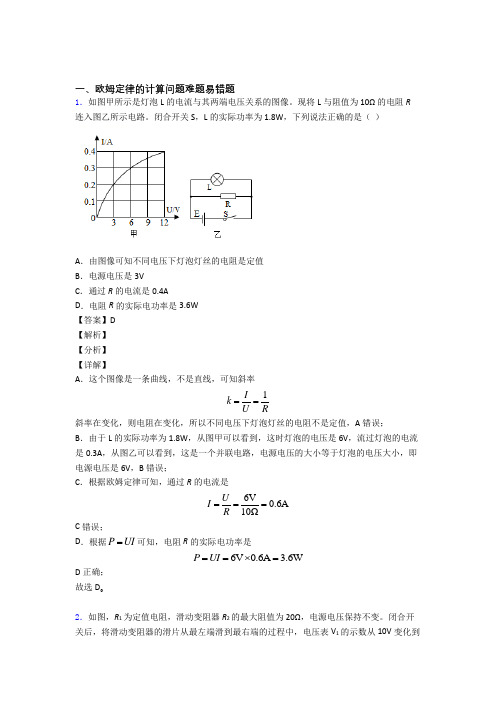

一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。

现将L与阻值为10Ω的电阻R 连入图乙所示电路。

闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。

2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。

A．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V2的示数即为电源电压是34V，故A项正确；BC．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V1的示数是10V，电压表V2的示数是14V，根据串联分压的特点可知滑动变阻器两端分得的电压为R2234V14V20VU U U=-=-=由UIR=可得通过电路最小电流R2220V1A20ΩUIR===小由UIR=可得定值电阻R1的阻值1110V10Ω1AURI===小故B项错误，C项正确；D．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A，电压表V1的示数是10V，电压表V2的示数是14V，则灯泡两端电压为L2114V10V4VU U U=-=-=由UIR=可得此时灯泡L的电阻LL4V4Ω1AURI===小当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V1的示数是20V，电压表V2的示数是34V，则灯泡两端电压为L2134V20V14VU U U'''=-=-=由UIR=可得此时电路电流1120V2A10ΩUIR'===大则由UIR=可得此时灯泡L的电阻LL14V7Ω2AURI''===大电路通过电流最大、最小时灯泡L的阻值不同，故D项错误。

2024年中考物理专题复习—欧姆定律的应用题型归类及解题技巧一、串并联电路等效电阻1.串联：越串越大，大于最大—→相当于变长R 串=R 1+R 22.并联：越并越小，小于最小—→相当于变粗12111=+R R R 并1212=R R R R R +并（限两个电阻）在实际运用中，合理选择公式，可以给计算带来简便，节约时间！当已知R 1、R 2求R 时，一般选用1212R R R R R =+；当已知R 、R 1（或R 2）求R 2（或R 1）时，一般选用12111R R R =+。

例1.如图所示，电源电压12V 且保持不变，要使电路中电流表的示数为1A ，在A 、B 间需接入电阻。

但手边只有阻值为：R 1=20Ω、R 2=8Ω、R 3=30Ω、R 4=4Ω、R 5=36Ω、R 6=18Ω的电阻各一个，怎样用已有电阻组成所需电阻？写出其中两种：（1）____________；（2）___________________。

答案：（1）R 2和R 4串联；（2）R 1和R 3并联或R 5和R 6并联。

二、串正并反比例计算1.串联：1212U U U I R R R ===⇒1122U R U R =等流，正比分压，阻大压大2.并联：1122U IR I R I R ===⇒1221I R I R =等压，反比分流，阻大流小例2.两定值电阻R 1=10Ω，R 2=5Ω，将R 1、R 2接入如图所示的电路，已知电源电压为3V ，当一增总增串正并反开关S闭合时，下列分析正确的是（）A.R1、R2电流之比为1∶2B.R1、R2两端的电压之比为2∶1C.R1、R2消耗的电功率之比为1∶2D.电路消耗的总电功率等于2.7W答案：B例3.两定值电阻R1=15Ω，R2=5Ω，将R1、R2接入如图所示的电路，已知电源电压为3V，当开关S闭合时，下列分析正确的是（）A.R1、R2两端电压之比为3∶1B.通过R1、R2电流之比为3∶1C.R1、R2消耗的电功率之比为1∶3D.R1的电功率为1.8W答案：C三、动态电路分析思路1.变阻器型动态电路①串联：②并联：例4.如图所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器。

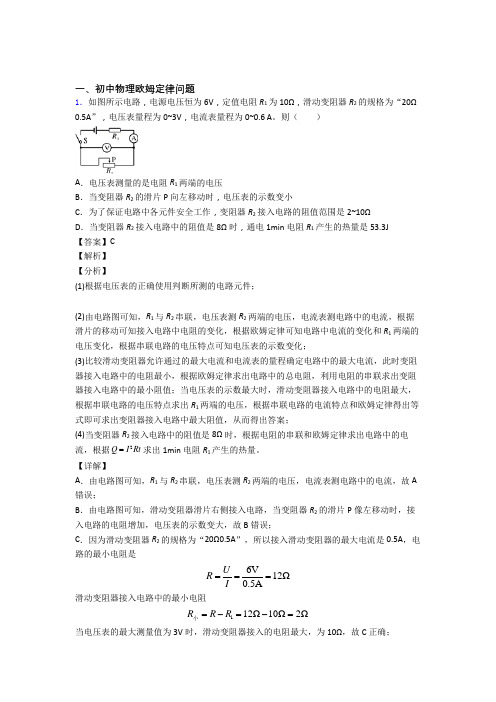

一、初中物理欧姆定律问题1．如图所示电路，电源电压恒为6V ，定值电阻R 1为10Ω，滑动变阻器R 2的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6 A 。

则（ ）A ．电压表测量的是电阻R 1两端的电压B ．当变阻器R 2的滑片P 向左移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 2接入电路的阻值范围是2~10ΩD ．当变阻器R 2接入电路中的阻值是8Ω时，通电1min 电阻R 1产生的热量是53.3J【答案】C【解析】【分析】(1)根据电压表的正确使用判断所测的电路元件；(2)由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化，根据串联电路的电压特点可知电压表的示数变化；(3)比较滑动变阻器允许通过的最大电流和电流表的量程确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中最大阻值，从而得出答案；(4)当变阻器R 2接入电路中的阻值是8Ω时，根据电阻的串联和欧姆定律求出电路中的电流，根据2Q I Rt =求出1min 电阻R 1产生的热量。

【详解】A ．由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，故A 错误；B ．由电路图可知，滑动变阻器滑片右侧接入电路，当变阻器R 2的滑片P 像左移动时，接入电路的电阻增加，电压表的示数变大，故B 错误；C ．因为滑动变阻器R 2的规格为“20Ω0.5A ”，所以接入滑动变阻器的最大电流是0.5A ，电路的最小电阻是6V 12Ω0.5AU R I === 滑动变阻器接入电路中的最小电阻 112Ω10Ω2ΩR R R -=-==小当电压表的最大测量值为3V 时，滑动变阻器接入的电阻最大，为10Ω，故C 正确；D ．当变阻器R 2接人电路中的阻值是8Ω时，电路的总电阻1210Ω8Ω18ΩR R R '=+=+=此时电路中的电流 6V 1A 18Ω3U I R '===' 通电1min 电阻R 1产生的热量 2211(A)10Ω160s 66.7J 3Q I R t '==⨯⨯⨯≈ 故D 错误。

2013-2022北京中考真题物理汇编欧姆定律章节综合一、单选题1．（2022·北京·中考真题）图所示的电路中，电阻阻值R1<R2。

开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。

下列判断正确的是（）A．U1>U2B．U1<U2C．I1>I2D．I1=I22．（2020·北京·中考真题）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。

电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变小B．电流表示数不变C．电压表示数变小D．电压表示数变大3．（2019·北京·中考真题）图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A．电流表的示数变大，灯L变亮B．电流表的示数变大，灯L变暗C．电流表的示数变小，灯L变亮D．电流表的示数变小，灯L变暗4．（2018·北京·中考真题）小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小5．（2018·北京·中考真题）如图所示的电路中，电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1=I2B．I1＞I2C．U1=U2D．U1＞U26．（2017·北京·中考真题）如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。

中考物理试题欧姆定律汇编（2）学生1．在测量小灯饱电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为 A ，小灯饱的电阻为 Ω．2．把5Ω的电阻R 1跟15Ω的电阻R 2串联起来，接在电压是6V 的电源上，通过R 1的电流是______A ，R 2两端的电压是_______V 。

3．在如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑片P 向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。

当滑片P 分别在滑动变阻器的两个端点a 和d 、中点c 和图中b 位置时，电压表的示数从小到大的顺序分别为0V 、2V 、3V 和4V ，则在图示b 位置时电压表示数应为_________V 。

4.如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R 2的最大阻值为____Ω。

5．如图a 所示的电路，电源电压保持不变。

闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表 示数变化的图像，电源电压为_____V ，电阻R 1的阻值为_____Ω。

6．如图1所示，电源电压保持不变．闭合开关，电压表的示数如图2所示，为 V ，当滑动变阻器的滑片P 向右移动时，电流表的示数将 （选填“变大”“变小”或“不变”）．7．10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为 安，该导体两端的电压为6伏，该导体的电阻为 欧。

若将该导体两端的电压改变为10伏，它的电阻为 欧。

8．在图8所示的电路中添加一根完好的导线，连接A 、B 、C 、D四点中的两点：① 为避免实验中电源短路，导线不能连接 两点。

0.0.0.I图图② 在避免电源短路的情况下，若导线连接的是 两点，则闭合电键S 前后，电路中一个电表的示数始终为零。

2019年中考物理试题分类汇编——欧姆定律计算专题1.（2019福建，32）空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A 划分的。

某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。

已知电源电压U＝18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R 与A 的关系为R＝× 103Ω1）通过计算，判断电压表示数为10V 时对应的空气质量等级。

2）更换定值电阻R0 可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R′ 0的阻值应为多大？2.（2019 毕节，25）某同学设计了一个利用如图1 所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2 是一个压敏电阻，它的阻值随所受液体压力 F 的变化关系如图2所示，电源电压保持6V 不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。

（设海水的密度ρ水＝1.0×103kg/m 3，g取10N/kg ）（1）当电流表示数为0.2A 时，求压敏电阻R2 的阻值；（2）如图 2所示， 当压敏电阻 R 2的阻值为 20Ω时，求此时压敏电阻 R 2所在深度处的海水压 强； （3）若电流的最大测量值为 0.6A ，则使用此方法能测出海水的最大深度是多少？3. （ 2019长春， 17）如图所示，电阻 R1的阻值为 10Ω．闭合开关 S ，电阻 R1 两端的电压为2）通过电阻 R1的电流．10V ，电阻 R2 两端的电压为 5V ．求：1） 电源两端的电压．4.(2019上海，25)小华同学做“用电流表、电压表测电阻”实验,现有电源(电压为3V且保持不变)、待测电阻Rx 、电流表、电压表、电键各一个,滑动变阻器有A、B、C 三个(分别标有“ 5? 2A”字样、“ 10? 2A”字样、“ 50? 1A”字样),以及导线若干。

最新九年级物理中考必考点大热点压轴题分类汇编欧姆定律一．选择（江苏连云港）下列一些数据，最接近实际的是（）BA．成人正常步行的速度大约为5m/sB．中学生登上一层楼所做的功约为1500JC．正式比赛用的篮球架篮框高约为1.8mD．电压只要不超过220V对人体来说都是安全的(福建厦门)从欧姆定律可以导出公式URI。

对电阻的理解．你认为正确的是A．当电压增大时，电阻也增大B．当电流增大时，电阻减小C．当电压为零时，电阻也为零D．电阻由导体本身性质决定，与电流、电压无关D（湖北宜昌）根据欧姆定律I=U/R，下列说法正确的是（）DA.通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电压越高，通过这段导体中的电流就越大（四川广安）有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则, I1、I2、U1、U2分别为（）AA. 1∶1 2∶3B.2∶3 1∶1C. 1∶1 1∶1D.2:3 2:3（四川巴中）如图的四个电路中，电源电压U相同，R1＜R2，电路的总电阻由小到大的顺序是（）CA、甲乙丙丁B、丁丙乙甲C、丁甲乙丙D、丙乙甲丁（山东泰安）我们在学习物理知识过程中也学到了许多科学方法，其中有等效替代法、控制变量法、类比法、实验推理法和建立理想模型法等。

例如：①用合力表示作用在一个物体上的两个力；②用磁感线描述磁场；③在实验事实的基础上，经过科学推理得出牛顿第一定律；④用总电阻表示同一段电路上并联的两个电阻；⑤借助水压学习电压。

上述方法属于“等效替代法”的是（）DA.①和②B.①和⑤C.②和③D.①和④(江苏宿迁)在物理实验中，通常要进行多次实验，如：①“研究凸透镜成像”时要多次改变物距找像；②“测量物体长度”时多次测量；③“研究并联电路电流规律”时换用不同灯泡多测几组；④“用电压表、电流表测电阻”，测量多组电压和电流.其中属于从不同情况下探究普遍规律的多次实验是（）DA．①② B．②③ C．①④ D．①③（四川广安）在“探究电流与电压的关系”的实验中，分别用R1R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图象，从图中可以看出R1、R2的大小关系为（）BA. R1＞R2B. R1＜R2C. R1=R2D.不能确定(山东济宁)张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）DA．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9AC．通过导体甲的电流与其两端的电压成正比D．导体甲的电阻大于导体乙的电阻（浙江衢州）如图表示了通过某导体的电流与其两端电压的关系。

2020-2021年中考物理分类汇编欧姆定律一、欧姆定律选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。

闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。

下列说法错误的是（）A. 电源电压为15 VB. 电阻R的阻值为30 ΩC. 电阻R最小功率为7.5WD. 在加满油后，1 min内电阻R产生的热量为450 J【答案】C【解析】【解答】根据和电源电压不变的特点，利用电路的两种状态，可得关系式：，解得R为30Ω，代入得：故电源电压为15 V，AB选项正确，但不符合题意；电阻R最小功率时，即电流最小时的功率，，C 错误，符合题意；在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：，D正确，但不符合题意。

【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R 产生的热量.2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。

专题14欧姆定律及其应用【跨学科实践】1．（2024·湖南）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。

图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0~3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。

力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。

（g取10N/kg）（1）若货车模型总质量为1.5kg，则其所受重力为N；（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越；（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。

如果设定检测的货车模型总质量不超过2kg，则R0阻值应为Ω。

【答案】15小1000【解析】解：（1）[1]货车模型总质量为1.5kg，则其所受重力为G=mg=1.5kg×10N/kg=15N（2）[2]由图甲可知，R0与R串联，电压表与力敏电阻R并联，货车模型总质量越大，重力越大，则对绝缘平板的压力越大，由图乙可知，力敏电阻R的阻值越小，则电路的总电阻越小，根据欧姆定律可知，电路的电流越大，则R0两端的电压越大，根据串联分压可知，力敏电阻R两端的电压越小，所以电压表的示数越小。

（3）[3]由图丙可知，R0与R串联，电压表与R0并联，当货车模型总质量为2kg时，则其所受重力为G 1=m 1g =2kg×10N/kg=20N由图乙可知，此时力敏电阻R 的电阻为500Ω，由题意知，将电压表2V 刻度线处设置为货车模型总质量最大值，根据串联分压可得3V 2V 2V R R -=则02V 2500Ω1000Ω3V 2VR R =⨯=⨯=-答：（1）若货车模型总质量为1.5kg ，则其所受重力为15N ；（2）如果用图甲所示电路检测，当定值电阻R 0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越小；（3）则R 0阻值应为1000Ω。

中考物理知识点总结：欧姆定律
欧姆定律知识归结
1.欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成正比。

2.公式：〔I=U/R〕式中单位：I安〔A〕；U伏〔V〕；R欧〔〕。

1安=1伏/欧。

3.公式的了解：①公式中的I、U和R必需是在同一段电路中；②I、U和R中恣意的两个量就可求另一个量；③计算时单位要一致。

4.欧姆定律的运用：
①同一个电阻，阻值不变，与电流和电压有关，但加在这个电阻两端的电压增大时，经过的电流也增大。

〔R=U/I〕
②当电压不变时，电阻越大，那么经过的电流就越小。

〔I=U/R〕
③当电流一定时，电阻越大，那么电阻两端的电压就越大。

〔U=IR〕
5.电阻的串联有以下几个特点：〔指R1，R2串联〕
①电流：I=I1=I2〔串联电路中各处的电流相等〕
②电压：U=U1+U2〔总电压等于各处电压之和〕
③电阻：R=R1+R2〔总电阻等于各电阻之和〕假设n个阻值相反的电阻串联，那么有R总=nR
④分压作用
⑤比例关系：电流：I1∶I2=1∶1
6.电阻的并联有以下几个特点：〔指R1，R2并联〕
①电流：I=I1+I2〔干路电流等于各支路电流之和〕
②电压：U=U1=U2〔干路电压等于各支路电压〕
③电阻：〔总电阻的倒数等于各并联电阻的倒数和〕假设n个阻值相反的电阻并联，那么有1/R总= 1/R1+1/R2
④分流作用：I1：I2=1/R1：1/R2
⑤比例关系：电压：U1∶U2=1∶1。
