托辊径向圆跳动实验台作业指导书

托辊装配作业指导书一、作业目的本作业指导书旨在提供托辊装配作业的详细步骤和操作要点，确保装配过程的准确性和高效性，保障产品质量。

二、作业准备1. 确保所有所需物料和工具齐备，包括托辊零件、螺丝刀、扳手等。

2. 确认作业区域整洁、安全，确保操作人员的人身安全。

3. 检查托辊零件是否完好无损，如有损坏或者缺失应及时更换。

三、作业步骤1. 将工作台准备好，确保工作台平整稳固。

2. 将零件挨次摆放在工作台上，按照装配顺序罗列好。

3. 取出第一个托辊零件，检查其表面是否有划痕或者其他损坏。

4. 用螺丝刀将托辊零件上的螺丝拧松，取下托辊的两侧保护盖。

5. 将托辊的轴心插入轴承孔中，并确保轴心与轴承孔彻底契合。

6. 用扳手拧紧托辊上的螺丝，确保托辊与轴心密切连接。

7. 将托辊的两侧保护盖重新安装到托辊上，并用螺丝刀将螺丝拧紧。

8. 检查托辊的装配情况，确保各零件装配正确，无松动或者错位。

9. 将已装配好的托辊放置在指定位置，为下一次装配作业做好准备。

10. 重复以上步骤，逐个装配剩余的托辊零件，直至所有托辊装配完成。

四、注意事项1. 操作人员应穿戴好工作服和安全帽，确保人身安全。

2. 在装配过程中，应注意轻拿轻放，避免零件受损。

3. 检查每一个托辊装配完成后的质量，确保无松动或者错位现象。

4. 如遇到问题或者难点，应及时向主管或者技术人员寻求匡助。

5. 作业结束后，清理工作台和作业区域，保持整洁有序。

五、作业结果评估1. 检查每一个托辊的装配情况，确保装配质量符合要求。

2. 检查托辊装配过程中是否浮现错误或者不良现象。

3. 如发现问题或者不良现象，及时进行整改和修正。

六、作业记录1. 按照作业步骤和注意事项进行作业，并记录装配过程中的关键点和问题。

2. 记录每一个托辊的装配时间和质量情况。

3. 如有需要，可对作业过程进行拍照或者录相，以备后续分析和改进。

以上是托辊装配作业的详细步骤和操作要点，希翼能对您的工作有所匡助。

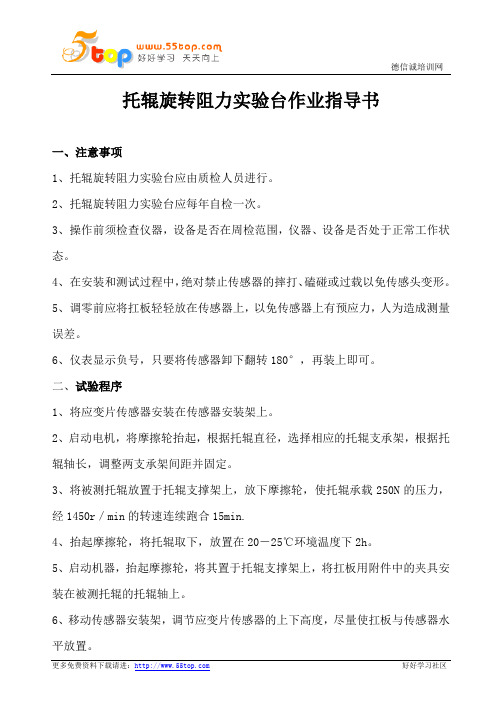

托辊旋转阻力实验台作业指导书
一、注意事项
1、托辊旋转阻力实验台应由质检人员进行。

2、托辊旋转阻力实验台应每年自检一次。

3、操作前须检查仪器，设备是否在周检范围，仪器、设备是否处于正常工作状态。

4、在安装和测试过程中，绝对禁止传感器的摔打、磕碰或过载以免传感头变形。

5、调零前应将扛板轻轻放在传感器上，以免传感器上有预应力，人为造成测量误差。

6、仪表显示负号，只要将传感器卸下翻转180°，再装上即可。

二、试验程序
1、将应变片传感器安装在传感器安装架上。

2、启动电机，将摩擦轮抬起，根据托辊直径，选择相应的托辊支承架，根据托辊轴长，调整两支承架间距并固定。

3、将被测托辊放置于托辊支撑架上，放下摩擦轮，使托辊承载250N的压力，经1450r／min的转速连续跑合15min.
4、抬起摩擦轮，将托辊取下，放置在20－25℃环境温度下2h。

5、启动机器，抬起摩擦轮，将其置于托辊支撑架上，将扛板用附件中的夹具安装在被测托辊的托辊轴上。

6、移动传感器安装架，调节应变片传感器的上下高度，尽量使扛板与传感器水平放置。

7、放下摩擦轮，使托辊承载250N的压力。

8、将扛板突出点自然放在应变片传感器上。

9、按调零键，使读数为零。

10、顺时针旋转调速开关，缓慢调节托辊转速，待托辊外圆线速度为2.0m／s，60s后，此时测力计读数，即为托辊旋转阻力，取最大值。

7检测结束后，将调速开关调到零位，关闭电源，检查仪器、设备是否处于正常状态，并对实验台进行清理。

8若在试验过程中或结束后，发现设备仪器不正常，应重新对设备进行检验，并按以上方法重新进行本次试验。

托辊装配作业指导书一、任务背景及目的托辊是一种用于物流输送的设备，广泛应用于仓储、物流、生产线等领域。

为了确保托辊的装配质量和效率，制定本作业指导书，以指导工作人员进行托辊的装配作业。

二、作业环境和工具准备1. 作业环境：- 温度适宜、通风良好的室内工作场所。

- 干净整洁的工作台面，保持无杂物。

- 安全可靠的电源供应。

2. 工具准备：- 托辊组件：托辊管、轴承、密封圈等。

- 手动工具：扳手、螺丝刀、锤子等。

- 电动工具：电钻、电动扳手等。

- 检测工具：卡尺、测量尺等。

三、作业步骤1. 准备工作：- 将所需的托辊组件和工具准备齐全。

- 清洁工作台面，确保无杂物。

- 检查电动工具和手动工具的工作状态，确保安全可靠。

2. 托辊组件装配：- 将托辊管放置在工作台上，确保管子平整稳固。

- 使用卡尺测量托辊管的长度，确保符合要求。

- 将轴承装配在托辊管两端，确保轴承与管子密切连接。

- 使用扳手和螺丝刀固定轴承，确保稳固可靠。

- 安装密封圈，确保托辊密封性能良好。

- 检查托辊组件的装配质量，确保无松动和损坏。

3. 质量检测：- 使用检测工具（如卡尺、测量尺等）测量托辊的直径、长度等尺寸，确保符合要求。

- 使用电动工具或者手动工具转动托辊，检查轴承的灵便性和转动的顺畅性。

- 检查托辊的密封性能，确保无漏油现象。

四、安全注意事项1. 在作业过程中，工作人员应穿戴好个人防护装备，如安全帽、防护手套等。

2. 使用电动工具时，应注意握紧工具，确保操作稳定，避免发生意外。

3. 对于重型托辊组件的装配，应采取固定支撑措施，避免托辊滑落造成伤害。

4. 在装配过程中，若发现托辊组件有明显损坏或者质量问题，应及时更换。

5. 在作业结束后，工作人员应及时清理工作现场，保持整洁。

五、作业效果评估1. 检查托辊的装配质量，包括轴承固定是否坚固、密封圈是否完好、尺寸是否符合要求等。

2. 检查托辊的功能性能，包括轴承灵便性、转动顺畅性、密封性能等。

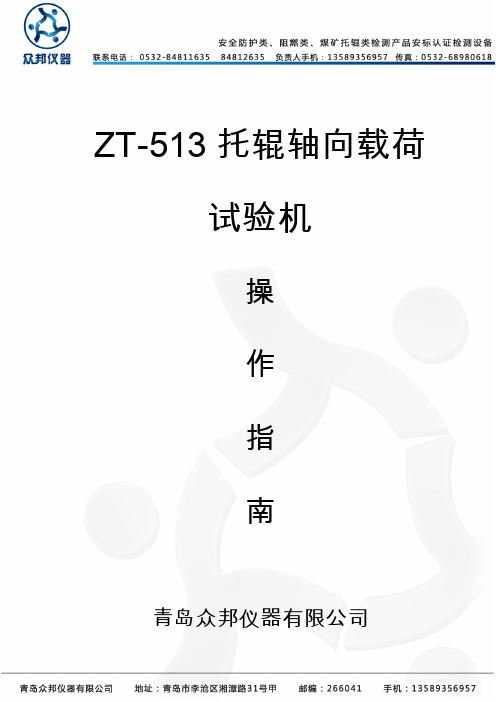

ZT-513托辊轴向载荷试验机操作指南青岛众邦仪器有限公司1、托辊轴向载荷试验机测试范围：被测托辊直径：Φ245～Φ76被测托辊长度：≤800mm（可根据客户要求选择不用的长度测试，超过标配长度，需要定制）2、设计原理：I、螺杆调节器，II、高精度传感器拉里部分，III、丝杆微调装置，IV、测试试样放置位置，V、被测托辊底座支撑，多阶梯，VI、力上压装置。

使用力上压装置使被测试样与丝杆微调装置接触，如果发现被测试样的长度不够，可以使用丝杆微调装置进行距离微调，使试验更准确，接触后使力上压装置继续上压，施加轴向载荷。

3、使用过程详解：I、将设备的插座稳妥的链接供电系统，打开电源，观察供电稳定性，当电源稳定后，准备开始试验。

II、固定传感器位置，根据安装要求将传感器安装到位后，检查安装是否牢靠稳固，再将传感器下链接部分连接稳固传感器，观察数字分析仪表的数字的稳定性，如果传感器有问题数据显示不稳定，如果发现类似问题，停止试验，与我们联系。

III、根据试验机的要求将上压装置安装在固定的位置，安装稳固了以后，将底部托盘稳固安装在上压装置上，然后将被测试样垂直稳定的放置于托辊支撑座上。

IV、依据托辊的长度调整丝杆微调装置的高度，将托辊与上顶板接触稳固牢靠后准备开始试验。

V、调整接触过程中，根据托辊的位置调整下托盘的位置，确保托辊内轴平衡中心线与传感器中心线尽量垂直，以保证采集力值的准确性。

VI、使用上压装置上压，缓慢逐渐加力，当传感器仪表显示读数到达被测托辊规定的载荷值，停止加压，如果再加压的过程中托辊的内轴出现明显的破坏记录被破坏时的数值，也可以试验后通过单片机仪表观察最大力值数值。

（仪表读数，单位为KN）。

VII、卸载上压系统。

VIII、检查托辊中心轴的变化（包括轴承座，密封装置）是否与托辊外管体脱离，未脱离者为合格，脱离为不合格。

试验结束！。

托辊装配作业指导书一、作业目的：本指导书的目的是为了指导操作人员正确进行托辊的装配作业，确保装配质量和效率，提高生产效益。

二、装配前准备：1. 确保操作人员已经接受相关培训，并具备相关的安全操作知识和技能；2. 检查所需的装配工具和设备是否齐全，并保证其正常运行；3. 准备好所需的托辊零部件，确保其数量和质量符合要求；4. 检查工作区域是否整洁有序，并确保有足够的空间进行装配作业；5. 确保操作人员佩戴个人防护装备，如安全帽、安全眼镜、耳塞等。

三、装配步骤：1. 将底座放置在工作台上，确保底座平稳牢固；2. 将轴承安装在底座上，使用扳手紧固螺母，确保轴承固定稳固；3. 将滚筒安装在轴承上，确保滚筒与轴承配合良好；4. 将托辊轴安装在滚筒上，使用扳手紧固螺母，确保托辊轴固定牢固；5. 检查装配后的托辊是否能够自由旋转，确保无卡滞现象；6. 使用测量工具，检查托辊的尺寸和轴向偏差是否符合要求；7. 清理装配过程中产生的废料和杂物，保持工作区域的整洁。

四、质量检验：1. 对装配完成的托辊进行视觉检查，确保表面光洁无明显划痕或损伤；2. 使用测量工具，检查托辊的直径、圆度和轴向偏差，确保符合规定的技术要求；3. 进行托辊的功能性测试，确保能够正常运转和承载预定的工作负荷；4. 对合格的托辊进行标识和包装，以便后续的存储和运输。

五、安全注意事项：1. 在装配过程中，操作人员应注意手部和身体的安全，避免受伤；2. 在使用工具时，要正确使用，并保持工具的良好状态；3. 注意防止托辊零部件的损坏或丢失，避免影响装配质量；4. 在操作过程中，注意与他人的协调配合，确保工作的顺利进行；5. 如发现装配过程中的问题或异常情况，应及时报告相关负责人并采取相应的措施。

六、装配记录：在装配作业完成后，应当填写装配记录，包括装配日期、装配人员、装配过程中的问题和处理措施等信息，以便后续的追溯和改进。

以上是托辊装配作业的详细指导书，希望能对操作人员的装配作业提供帮助，确保装配质量和效率，提高生产效益。

托辊装配作业指导书一、引言托辊是一种用于支撑和传送物料的装置，广泛应用于物流和运输行业。

本作业指导书旨在提供托辊装配的详细步骤和要求，确保装配过程的准确性和高效性。

二、装配要求1. 装配环境：装配过程应在干燥、整洁、璀璨的工作环境中进行，以确保装配质量。

2. 装配工具：准备好适当的装配工具，如扳手、螺丝刀、橡胶锤等，以便进行装配操作。

3. 装配材料：准备好托辊的组件和零件，确保其质量符合要求，并进行检查。

三、装配步骤1. 准备工作：a. 将工作台面清洁干净，并摆放所需的装配工具和材料。

b. 检查托辊的组件和零件，确保其完整性和质量。

2. 安装托辊轴承：a. 将托辊的轴承插入托辊的轴孔中，并确保轴承与轴孔配合良好。

b. 使用橡胶锤轻轻敲击轴承，确保其安装坚固。

3. 安装托辊管道：a. 将托辊管道放置在工作台上，保持管道的平整和稳定。

b. 将轴承安装好的托辊放置在管道上，并确保托辊与管道之间的间隙均匀。

4. 安装托辊端盖：a. 将托辊端盖放置在托辊管道的两端，确保端盖与管道之间的配合密切。

b. 使用螺丝刀将端盖上的螺丝拧紧，确保托辊的封闭性和稳定性。

5. 检查和调整：a. 检查已装配的托辊，确保轴承、管道和端盖的安装质量。

b. 如有需要，进行调整，确保托辊的运转顺畅和稳定。

四、安全注意事项1. 在装配过程中，注意个人安全，避免发生意外伤害。

2. 使用合适的装配工具，避免使用损坏或者不合适的工具。

3. 在装配过程中，注意保持工作环境的整洁和干燥，避免滑倒或者其他意外事故。

4. 如发现装配材料存在质量问题，应及时更换或者修复，确保装配质量。

五、维护保养1. 定期检查托辊的装配质量，如有发现问题，及时进行维修或者更换。

2. 清洁托辊表面和轴承，确保其运转顺畅和稳定。

3. 定期润滑托辊轴承，延长其使用寿命。

4. 在使用过程中，注意防止托辊受到外力撞击或者损坏。

六、总结本作业指导书提供了托辊装配的详细步骤和要求，通过遵循指导书中的步骤和注意事项，可以确保装配质量和效率。

托辊装配作业指导书一、任务概述本文档旨在为托辊装配作业提供详细的操作指导，确保装配过程的准确性和高效性。

以下是托辊装配作业的具体步骤和要求。

二、装配准备1. 确保所有所需的装配零件和工具齐全，包括托辊、轴承、密封圈、螺栓等。

2. 准备装配区域，确保工作环境整洁、安全。

三、装配步骤1. 将托辊放置在工作台上，确保托辊的轴孔处于向上的位置。

2. 在托辊的轴孔中安装轴承，确保轴承与轴孔配合良好。

3. 将密封圈安装到轴承上，确保密封圈彻底覆盖轴承。

4. 将装配好的轴承和密封圈组合件放置在托辊上，确保轴承和密封圈与托辊的配合良好。

5. 使用螺栓将托辊固定在轴承上，确保螺栓紧固坚固。

四、装配检验1. 检查托辊与轴承之间的配合情况，确保轴承安装准确无误。

2. 检查密封圈的安装情况，确保密封圈彻底覆盖轴承。

3. 检查螺栓的紧固情况，确保托辊固定稳固。

五、装配注意事项1. 在装配过程中，确保操作人员佩戴适当的个人防护设备，包括手套、护目镜等。

2. 严禁使用损坏的零件进行装配，确保所有零件的完好性。

3. 在使用螺栓进行固定时，确保螺栓的紧固力度适中，避免过紧或者过松。

4. 在装配过程中，如遇到问题或者难点，及时与相关人员沟通和协调解决。

六、装配记录为了追溯装配作业的质量和过程，建议记录以下信息：1. 装配日期和时间；2. 所使用的零件和工具清单；3. 装配过程中浮现的问题和解决方法。

七、装配完成当托辊装配完成后，应进行最终检验，确保装配质量符合要求。

如发现问题或者不符合要求，应及时进行修正和调整。

八、安全注意事项1. 在进行托辊装配作业时，务必遵守相关的安全操作规程和标准。

2. 操作人员应经过相关培训，熟悉装配作业的流程和要求。

3. 在装配过程中，如遇到安全隐患或者事故风险，应即将住手作业并向相关人员报告。

以上是托辊装配作业的详细操作指导，通过按照上述步骤进行装配，可以确保装配质量和效率的提升。

在装配过程中，务必注意安全，并记录相关信息以备追溯和改进。
