最新中考物理电与磁试题经典

中考物理总复习《电学（电功率、电与磁）计算》专项测试题-附带答案学校:___________班级：___________姓名：___________考号：___________1．在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡标有“6V 3W”字样，电流表的量程为0~0.6A，电压表的量程为0~3V，滑动变阻器R2的最大阻值为20Ω。

(1)只闭合开关S1和S3时，电路消耗的功率为6W，则闭合开关S1、S2和S3时，电路的总电流为多少？(2)在不损坏各元件的情况下，求只闭合开关S1时，R1消耗的最大功率P1；只闭合开关S2时，灯泡消耗的最小功率P2。

2．小明家电热饮水机有加热和保温两种工作状态。

如图所示为饮水机的原理图，当开关S、S1闭合后，饮水机处于加热状态，当水温达到100℃时，温控开关S1自动断开，饮水机处于保温状态，饮水机的铭牌信息如下：[c水=4.2×103J/(kg·℃)]。

求：水箱容积2L（1）加热时通过饮水机的电流；（2）电阻R2的阻值；（3）不计热量损失，将一箱20℃水加热7min，饮水机内水的温度达多少℃？3．图甲所示是一款硅胶材质的电热桌垫，具有关、低温和高温三个挡位。

其内部主要由加热电阻R1、R2和开关组成，其相关参数如本表。

某次将其调至高温模式正常工作2min后，桌垫的温度升高了20℃；如图乙、丙所示是小明利用所学知识为电热桌垫设计的两种电路。

请你解答下列问题：加热电阻R24Ω（1）电热桌垫处于高温模式时的加热效率是多少?[硅胶的比热容为2×103J/（kg·℃），百分号前保留1位小数]（2）请根据表格中提供的信息帮他从乙、丙两图中选出最符合该款电热桌垫工作要求的电路，并说明理由。

R=Ω，闭合开关S后，额定电压为3V的灯L正4．如图所示，电源电压保持不变，电阻3I=。

求：常发光，电流表A的示数 1.2A（1）通过电阻R的电流1I；（2）灯L的额定功率P；（3）通电10s，电路中电流做的功W。

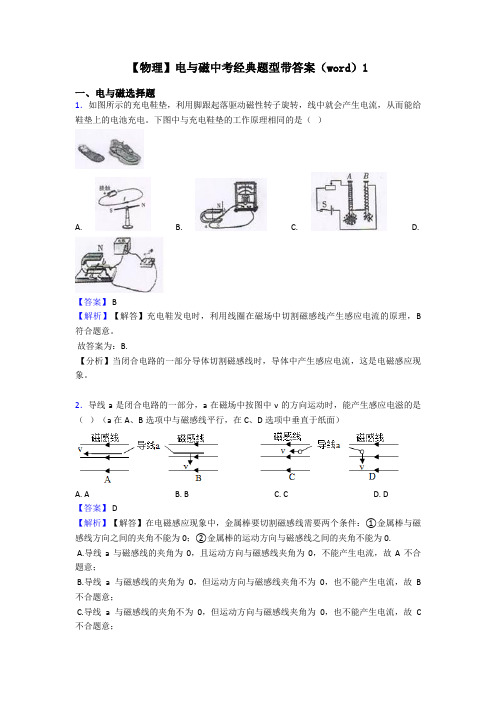

【物理】电与磁中考经典题型带答案（word）1一、电与磁选择题1．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。

下图中与充电鞋垫的工作原理相同的是（）A. B. C. D.【答案】 B【解析】【解答】充电鞋发电时，利用线圈在磁场中切割磁感线产生感应电流的原理，B 符合题意。

故答案为：B.【分析】当闭合电路的一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。

2．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。

故选D。

【分析】产生感应电流的条件：①闭合电路的部分导体；②做切割磁感线运动，据此判断。

3．如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N 极），静止时其指向正确的是（）A. B. C. D.【答案】A【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误．故选A．【分析】用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．4．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．5．下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的【答案】D【解析】【解答】解：A、最早发现电流周围存在磁场的科学家是奥斯特，故A错误；B、磁体外部磁感线从N极出来回到S极，故B错误；C、电动机是根据通电线圈在磁场中受力转动原理制成，故C错误；D、发电机是根据电磁感应原理制成的，故D正确；故选D【分析】根据对电与磁的基础知识、结合电与磁重要试验的理解对下面的各个选项依次判断即可6．如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A. 甲实验说明同名磁极相互吸引，异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解：A、两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故A 不正确；B、导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故B正确；C、导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故C不正确；D、导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故D不正确．故选B．【分析】由实验的装置及实验现象可知实验的原理及意义．7．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。

物理）中考物理电与磁解题技巧及经典题型及练习题 （含答案 ）一、电与磁选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】 D【解析】 【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的． 故选 D ．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁 感应现象．2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流 答案】 D解析】 【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电 流， ABC 不符合题意；乙图中 a 导线向下切割磁感线，而丁图 a 导线向上切割磁感线，两图中 a 导线切割磁感线 的方向相反，所以感应电流的方向相反， D 符合题意 .故答案为： D. 【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

解答这类题目的 思路是先明确产生感应电路的条件： ① 闭合电路的一部分导体； ② 导体切割磁感线运动 这两个条件。

3．如图所示是 “探究电磁铁磁性强弱与哪些因素有关 ”的实验，想让电磁铁吸引更多的大头 针，可行的做法是（ ）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁A. 将滑片 P 向 a 端移动 线圈匝数【答案】 A B.将 滑片 P 向 b 端移动 C.用 铜芯替代铁芯 D.减 少 的是（ ）【解析】【解答】A、将滑片P 向 a 端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故 A 正确；B、将滑片P 向 b 端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故 B 错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故 C 错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故 D 错误．故选 A 【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接 a 点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由 a 点换到 b 点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N 极，根据同名磁极相互排斥可知，仪表指针向左偏转，故 A 错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 B 错误；C、保持滑片P的位置不变，开关S由a点换到 b 点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 C 正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．5．如图所示的用电器中，利用电动机工作的是（）B. 电灯【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故 A 正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故 B 错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．6．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B磁. 体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A 正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故 B 错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C 错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故 D 错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．7．下列教材中的探究实验，不需要控制电流一定的是（ ）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】 【解答】解： A 、电阻与导体的长度、材料、横截面积和温度有关，与电流大小 无关，探究与长度的关系，不用控制电流一定， A 正确；B 、由 Q=I 2Rt 可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关， 要探究热量与电阻的关系，需控制电流和通电时间一定， B 错误；C 、由 W=UIt 可知，要探究电功与电压的关系，需使电流和通电时间一定， C 错误；D 、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关 系，需控制电路中的电流相同， D 错误．故选 A ． 【分析】若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各 项分析即可得出结论．8．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断【解析】 【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁 极均为 N 极，小磁针所在处磁场向上，故小磁针 S 极在上、 N 极在下。

（物理）中考物理电与磁题20套(带答案)含解析一、电与磁选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A. B. C. D.【答案】 D【解析】【解答】解：当水位达到金属块A时，控制电路接通。

电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。

与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮；由此可见：水位自动报警器的原理是通过电磁铁控制工作电路的。

A、条形磁铁的周围存在磁场，A不符合题意；B、是电动机的原理，B不符合题意；C、电磁感应现象，是发动机的原理，C不符合题意；D、是电磁铁的原理，能反映其自动报警原理，D符合题意。

故答案为：D。

【分析】结合电磁铁继电器工作原理和过程分析解答即可.3．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；4．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．5．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。

【物理】中考物理电与磁100及答案经典一、电与磁选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

故答案为：D。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是（）A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解：条形磁铁的中间没有磁性，但在两端磁性最强；地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似；通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布就越密．所以通电直导线磁场分布与其他三种磁体的磁场分布不同．故选C．【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较，得出答案．4．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

中考物理电与磁专题经典1一、电与磁选择题1．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（）A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．2．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．3．如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。

中考物理总复习《电与磁》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几个装置都反映了电和磁的关系，其中说法正确的是（）A．图甲，扬声器利用电磁感应原理进行工作B．图乙，动圈式话筒的工作原理与电动机的工作原理相同C．图丙，绕在铁钉上的线圈通电电流越大，能吸引的大头针数量越多D．图丁，当电磁继电器线圈通电时，触点AB接通2．如图所示的四个实验中，跟电磁感应现象有关的是A．甲图中，将磁铁靠近小磁针，小磁针发生了偏转B．乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉C．丙图中，闭合开关后线圈发生了转动D．丁图中，线圈转动时小灯泡开始发光3．如图所示，小明在四川科技馆用一根细线将一个磁极未知的条形磁铁悬挂在空中，静止时它的A端指向地理北极，则该条形磁铁的A端是（）A．N极B．S极C．N极和S极都有可能D．无法确定是否具有磁性4．以下指示结构由错误的一项是（ ） A ．⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩构造电流大小电磁铁磁性强弱匝数多少应用B ．:⎧⎪⎧⎪⎨⎨⎩⎪⎪⎩通电导体在磁场中受力的作用电流方向磁场对电流的作用受力方向有关磁场方向能量转化机械能转化为电能C ．⎧⎪⎧⎨⎨⎪⎩⎩电流的磁效应电生磁磁感线分布通电螺线管的磁场磁极 D ．⎧⎪⎨⎪⎩磁体磁场磁场电流的磁场地磁场5．如图所示的实验装置中，能说明发电机工作原理的是（ ）A ．B ．C ．D ．6．第一个发现“电流磁效应”的科学家是 A ．法拉第B ．奥斯特C ．安培D ．贝尔7．如图所示的实验装置，下列表述正确的是（ ）A．该装置可用来研究电磁感应现象B．该装置能将机械能转化为电能C．该装置可用来研究电流的磁效应D．该装置揭示的原理可应用于电动机8．下面关于磁感线的叙述正确的是A．磁感线是在磁场中实际存在的线B．磁感线方向跟放在该处的磁针北极所指的方向相反C．磁场周围磁感线可以在磁极处相交D．磁极周围的磁感线，是从磁铁北极出来回到磁铁南极9．早上喝一杯香浓的豆浆，可以让我们精力充沛地开始新一天的生活。

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、（创新题）共享电动车不仅环保节能而且为人们的出行带来了很大方便。

已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（）A．电动机线圈电阻为24Ω B．电动机的机械功率为96WC．电动机的效率是66.7% D．电动车前进时受到的阻力为16N2、关于电与磁，下列说法正确的是（）A．奥斯特实验表明通电导体周围存在磁场B．磁场看不见、摸不着，但它是客观存在的C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流3、国外科研人员设计了一种"能量采集船"，如图所示，在船的两侧附着可触及水面的旋转"工作臂"，每只"工作臂"的底端装有一只手掌状的、紧贴水面的浮标。

当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来。

下列电器设备与"能量采集船"获得能量原理相同的是4、小磁针静止时的指向如右图所示，由此可知A．a端是通电螺线管的N极，c端是电源负极B．a端是通电螺线管的N极，c端是电源正极C．b端是通电螺线管的N极，d端是电源负极D．b端是通电螺线管的N极，d端是电源正极5、下列装置中，利用电磁感应原理工作的是6、关于磁体、磁场和磁感线,以下说法中正确的是…………………………………（）A．磁体之间的相互作用都是通过磁场发生的B．磁感线是磁场中真实存在的曲线C．铜、铁和铝都能够被磁体所吸引D．物理学中,把小磁针静止时S极所指的方向规定为该点磁场的方向7、刷卡机广泛应用于银行、超市等。

当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。

中考物理电与磁试题经典含解析一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。
