定子下线工序一、适用范围本守则适用水轮发电机圈式定子线圈端部应用涤玻绳绑扎的下线、接线及后处理。
二、工艺准备1．按图纸要求准备好一切所需要材料和工具，对嵌线过程中使用的装置性零件、槽楔间隔垫块等绝缘件应经浸漆处理并烘干。
2．定子嵌线场地应保持干燥、清洁，严防房顶漏水。
3．定子线圈须按要求耐压试验合格，并按长短头引线分档排齐，放于专用架上。
4．在定子铁芯压装完成并经铁损试验合格后，按测温布置图要求布置测温引线和线夹，同时试嵌几只，几何尺寸较好的线圈，按圆周均匀分布，用压紧工具压紧固定，预装端箍，放入试嵌线圈的槽，应清理干净，调整端箍支架到恰当位置后与定子压板焊牢。
5．去除焊渣槽内尖角毛刺，并用压缩空气吹净，铁芯表面和槽内喷低阻半导体漆，端箍支架上应有防护，不许沾上半导体漆，喷后经24小时干透才能经入下道工序，防止半导体漆污粘开。
6．按图纸要求用记号笔在铁芯引线端标出极相组和测温元件槽号。
7．按图布置测温元件，元件接头处应相互错开，不得小于15～30㎜，锡焊接头必须光滑平整无尖角，以刺破绝缘，按规定包好绝缘和防晕低阻带，切记测温元件在铁芯槽内，部分必须剥去金属屏蔽层，测温元件与引线接头应设置在铁芯槽外，引线固定在图纸规定的线夹上。
8．用250伏摇表测元件电阻并测量绝缘电阻值及有无短路、开路、有否接地现象。
9．按图纸要求绑扎端箍垫好合适厚度的适应性材料，并与端箍扎在一起。
三、工艺过程1．放槽底垫条，两端伸出铁芯长度应要一致。
2．开始嵌线，凡属吊把线圈嵌入槽内后暂不与端箍扎紧，吊把线圈应尽力选用尺寸偏小的，以便最后嵌入。
当线圈嵌入槽内两端伸出长度应一致，根据实际情况线圈可以热嵌，也可以冷嵌，热嵌线温度控制在50度－60度左右（指线圈表面温度），加热要均匀。
3．继续嵌线，按图纸要求放置尺间垫条，落槽后，垫好楔下垫条，并打紧槽楔，槽楔缺口与通风沟应对齐，槽楔不得高于铁芯表面。
槽楔紧度应符合规范要求，槽楔紧度也不能过紧，以免打紧时损伤线圈，槽楔有破裂，严重碎头应更换，打击榔头时，不得碰伤线圈和铁芯（中间槽楔的空壳声不大于每根槽楔长1/3，要边要求全紧）。

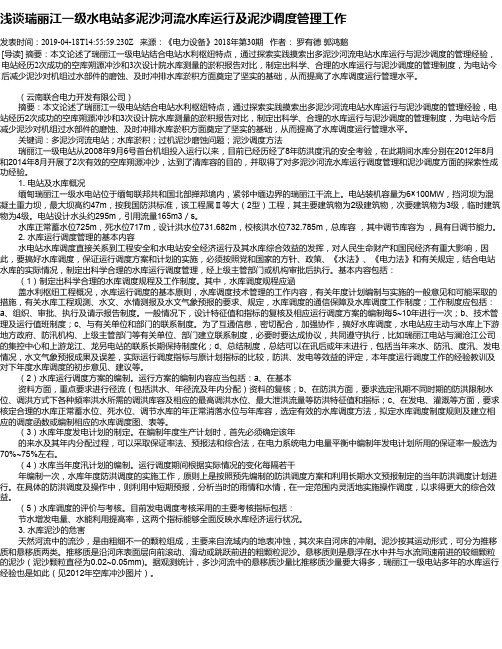

浅谈瑞丽江一级水电站多泥沙河流水库运行及泥沙调度管理工作发表时间：2019-04-18T14:55:59.230Z 来源：《电力设备》2018年第30期作者：罗有德郭鸿鹅[导读] 摘要：本文论述了瑞丽江一级电站结合电站水利枢纽特点，通过探索实践摸索出多泥沙河流电站水库运行与泥沙调度的管理经验，电站经历2次成功的空库朔源冲沙和3次设计院水库测量的淤积报告对比，制定出科学、合理的水库运行与泥沙调度的管理制度，为电站今后减少泥沙对机组过水部件的磨蚀、及时冲排水库淤积方面奠定了坚实的基础，从而提高了水库调度运行管理水平。
（云南联合电力开发有限公司）摘要：本文论述了瑞丽江一级电站结合电站水利枢纽特点，通过探索实践摸索出多泥沙河流电站水库运行与泥沙调度的管理经验，电站经历2次成功的空库朔源冲沙和3次设计院水库测量的淤积报告对比，制定出科学、合理的水库运行与泥沙调度的管理制度，为电站今后减少泥沙对机组过水部件的磨蚀、及时冲排水库淤积方面奠定了坚实的基础，从而提高了水库调度运行管理水平。
关键词：多泥沙河流电站；水库淤积；过机泥沙磨蚀问题；泥沙调度方法瑞丽江一级电站从2008年9月6号首台机组投入运行以来，目前已经历经了8年防洪度汛的安全考验，在此期间水库分别在2012年8月和2014年8月开展了2次有效的空库朔源冲沙，达到了清库容的目的，并取得了对多泥沙河流水库运行调度管理和泥沙调度方面的探索性成功经验。
1. 电站及水库概况缅甸瑞丽江一级水电站位于缅甸联邦共和国北部掸邦境内，紧邻中缅边界的瑞丽江干流上。
电站装机容量为6×100MW，挡河坝为混凝土重力坝，最大坝高约47m，按我国防洪标准，该工程属Ⅱ等大（2型）工程，其主要建筑物为2级建筑物，次要建筑物为3级，临时建筑物为4级。
电站设计水头约295m，引用流量165m3／s。
水库正常蓄水位725m，死水位717m，设计洪水位731.682m，校核洪水位732.785m，总库容，其中调节库容为，具有日调节能力。

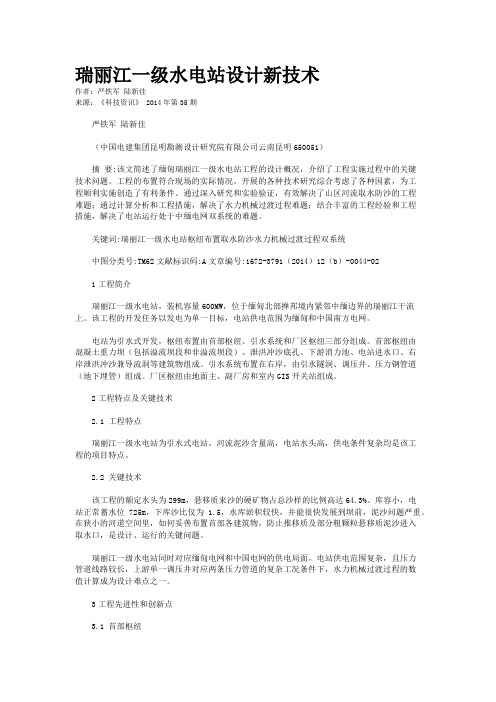

瑞丽江一级水电站设计新技术作者：严铁军陆新佳来源：《科技资讯》 2014年第35期严铁军陆新佳（中国电建集团昆明勘测设计研究院有限公司云南昆明650051）摘要:该文简述了缅甸瑞丽江一级水电站工程的设计概况，介绍了工程实施过程中的关键技术问题。
工程的布置符合现场的实际情况，开展的各种技术研究综合考虑了各种因素，为工程顺利实施创造了有利条件。
通过深入研究和实验验证，有效解决了山区河流取水防沙的工程难题；通过计算分析和工程措施，解决了水力机械过渡过程难题；结合丰富的工程经验和工程措施，解决了电站运行处于中缅电网双系统的难题。
关键词:瑞丽江一级水电站枢纽布置取水防沙水力机械过渡过程双系统中图分类号:TM62文献标识码:A文章编号:1672-3791（2014）12（b）-0044-021工程简介瑞丽江一级水电站，装机容量600MW，位于缅甸北部掸邦境内紧邻中缅边界的瑞丽江干流上。
该工程的开发任务以发电为单一目标，电站供电范围为缅甸和中国南方电网。
电站为引水式开发，枢纽布置由首部枢纽、引水系统和厂区枢纽三部分组成。
首部枢纽由混凝土重力坝（包括溢流坝段和非溢流坝段）、泄洪冲沙底孔、下游消力池、电站进水口、右岸泄洪冲沙兼导流洞等建筑物组成。
引水系统布置在右岸，由引水隧洞、调压井、压力钢管道（地下埋管）组成。
厂区枢纽由地面主、副厂房和室内GIS开关站组成。
2工程特点及关键技术2.1 工程特点瑞丽江一级水电站为引水式电站，河流泥沙含量高，电站水头高，供电条件复杂均是该工程的项目特点。
2.2 关键技术该工程的额定水头为299m，悬移质来沙的硬矿物占总沙样的比例高达64.3%。
库容小，电站正常蓄水位725m，下库沙比仅为 1.5，水库淤积较快，并能很快发展到坝前，泥沙问题严重。
在狭小的河道空间里，如何妥善布置首部各建筑物，防止推移质及部分粗颗粒悬移质泥沙进入取水口，是设计、运行的关键问题。
瑞丽江一级水电站同时对应缅甸电网和中国电网的供电局面，电站供电范围复杂，且压力管道线路较长，上游单一调压井对应两条压力管道的复杂工况条件下，水力机械过渡过程的数值计算成为设计难点之一。
缅甸瑞丽江一级电站机组振动问题分析处理罗有德;查荣瑞【摘要】阐述了瑞丽江一级电站水轮发电机组实际运行中存在的各种振动现象,借鉴国内外成功的处理经验,结合瑞丽江一级电站高水头、高转速、高泥沙含量以及长轴系等特点,对存在的振动问题进行了综合有效的分析处理,为今后同类型机组提供了借鉴.【期刊名称】《水电站机电技术》【年(卷),期】2010(033)002【总页数】3页(P59-61)【关键词】立轴混流式;结构性振动;水力振动;尾水压力脉动;消振方法;补气措施【作者】罗有德;查荣瑞【作者单位】云南联合电力开发有限公司,云南,瑞丽,678600;云南联合电力开发有限公司,云南,瑞丽,678600【正文语种】中文【中图分类】TM312水轮发电机组在运行中的振动是一种普遍存在的不可能完全避免的现象,有设计、制造、安装、检修、运行等多方面的原因。
水轮发电机组的振动加剧后可能导致水力机组结构破坏、降低运行效率和机组出力。
因此异常的振动一旦发生，小则产生噪音，大则危及安全，造成事故，给电厂带来巨大的损失。
所以，在设备运行生产管理工作中，应注意加强对机组振动现象及其危害性的分析与预防。
1 瑞丽江一级电站的振动现象瑞丽江一级电站为引水式水电站，坝高47 m，引水隧道长5 km，共有6台水轮发电机组，总装机600 MW，水轮机型式为立轴混流式，型号为：HLA351-LJ-280,转轮进口公称直径为2.8 m，安装高程389.5 m，最大水头330.1 m，额定水头为299 m，额定流量为37.6 m3/s，单机额定出力100.2 MW，机组吸出高度-8.5 m，额定转速为428.6 r/min，飞逸转速为680 r/min。
瑞丽江一级电站机组的振动是由多种因素引发机组振荡的综合效应。
1～6号机组在试运行初期都存在振动过大现象，上机架最大振动峰值达3.5 mm以上，1号机组第一次过速至135%以上时，发电机组上机架整体振荡，整个厂房出现了共振。
定子下线常见问题和质量控制方法探讨
刘超民
【期刊名称】《青海电力》
【年(卷),期】2008(27)1
【摘要】文章分析介绍水轮发电机定子下线施工中的常见问题,并结合李家峡、公伯峡水电站现场定子下线施工经验和教训,针对性地提出了较合理的质量控制方法.【总页数】5页(P50-54)
【作者】刘超民
【作者单位】中国水利水电第四工程局,青海拉西瓦 811700
【正文语种】中文
【中图分类】TV734
【相关文献】
1.定子下线施工工艺及质量控制要点 [J], 彭贵军
2.石门坎水电站水轮发电机定子下线质量控制 [J], 漆平;陈国志;郭冰冰
3.观音岩水电站水轮发电机定子下线质量控制 [J], 沈方超;周劲松;
4.索风营水电站发电机定子下线质量控制 [J], 孙文东
5.定子安装间下线施工工艺和质量控制 [J], 王敏刚
因版权原因，仅展示原文概要，查看原文内容请购买。
缅甸瑞丽江一级水电站转子绝缘降低处理
蒋三林;陈碧辉
【期刊名称】《云南水力发电》
【年(卷),期】2013(000)003
【摘要】对瑞丽江一级水电站转子绝缘降低问题进行了全面的分析，并提出了有针对性的技术改造措施，且取得了良好的效果，使得问题得到彻底解决，机组可以长周期安全稳定运行。
【总页数】3页(P109-111)
【作者】蒋三林;陈碧辉
【作者单位】云南联合电力开发有限公司，云南昆明 650011;云南联合电力开发有限公司，云南昆明 650011
【正文语种】中文
【中图分类】TM312
【相关文献】
1.从缅甸瑞丽江一级水电站看东南亚水电市场开拓 [J], 张珺
2.缅甸瑞丽江一级水电站厂房区GPS监测网的优化设计 [J], 施俊稳;肖胜昌;李正品;字陈波;陈龚
3.缅甸瑞丽江一级水电站至达贡山镍矿输电线路拼抢工期的若干措施 [J], 梁跃清
4.哈电机公司参建的缅甸瑞丽江一级水电站荣获国家优质工程银质奖 [J],

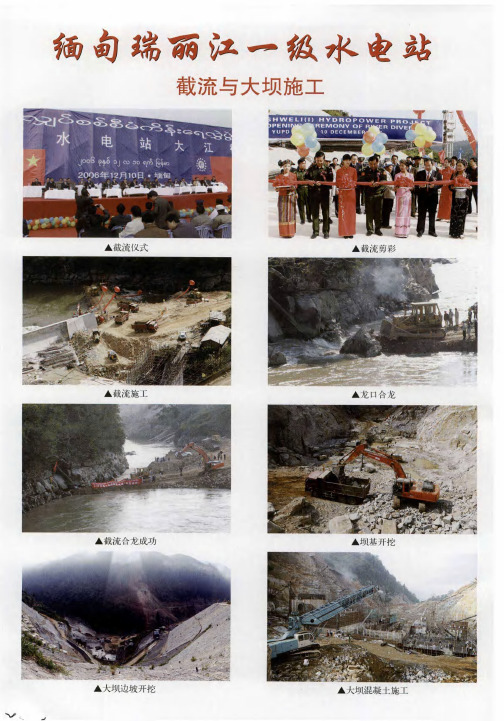

5.缅甸瑞丽江一级水电站截流与大坝施工 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
