探究杠杆平衡条件实验探究题

2022年物理中考考点真题汇编之杠杆的平衡条件及探究1．（2022•玉林）如图所示，杠杆处于水平平衡状态，若在杠杆两侧挂钩码处各增加一个质量相同的钩码，则杠杆（）A．仍然平衡B．右端下降C．左端下降D．匀速转动2．（2022•恩施州）如图所示，是小强参加劳动实践挑水时的场景。

若扁担重10N，每只桶总重均为200N，当扁担在水平位置保持静止时，扁担受到肩的支持力约为（）A．210N B．410N C．200N D．400N3．（2022•包头）如图所示，轻质杠杆OB可绕O点转动，OA＝AB。

在A点悬挂物体，在B点竖直向上拉动杠杆使其始终保持水平平衡，拉力为F。

下列说法正确的是（）A．F的大小为物重的2倍B．物重增加5N，F的大小也增加5NC．物体悬挂点右移，拉力F会增大D．将F改为沿图中虚线方向，拉力F会减小4．（2022•乐山）周末，爸爸领着小梅玩跷跷板，当两人双脚离地后最有可能让跷跷板在水平方向上保持平衡的是（）5．（2022•绍兴）小敏在做“研究杠杆平衡条件”的实验时，先后出现杠杆右端下降的现象。

为使杠杆水平平衡，下列操作正确的是（）A．图甲中平衡螺母向左调节；图乙中右侧钩码向左移动B．图甲中平衡螺母向左调节；图乙中右侧钩码向右移动C．图甲中平衡螺母向右调节；图乙中左侧钩码向左移动D．图甲中平衡螺母向右调节；图乙中左侧钩码向右移动6.（多选）（2022•湘潭）如图所示，一均匀杠杆可以绕中点O自由转动，杠杆上垂直粘有A、B两根粗细相同的蜡烛且刚好在水平位置平衡，两蜡烛所处位置到O点的水平距离L AO＝2L BO，现同时点燃蜡烛，经时间t，它们减少了相等的质量，下列说法正确的是（）A．点燃前A、B蜡烛重力之比为1：2B．经时间t，杠杆右端下沉C．经时间t，杠杆左端下沉D．经时间t，杠杆继续保持水平平衡7．（2022•丽水）如图是某兴趣小组用轻质杆制作的杆秤，经测试发现量程偏小。

下列操作能使杆秤量程变大的是（）A．将a点向左移B．将b点向右移C．换一个质量较小的秤砣D．将a、b点都向左移等长距离8．（2022•六盘水）我国古代科技著作《天工开物》中记载的“捣米的舂如图所示，我国古代科技著作《天工开物》中记载的“捣米的舂”，是古人巧妙应用杠杆的智慧结晶。

八年级物理下册《探究杠杆的平衡条件》练习题及答案一、单选题1．关于杠杆，下列说法中正确的是（）A．杠杆只有静止在水平位置才是处于平衡状态B．杠杆平衡时，作用在杠杆上的两个力一定在支点的两侧C．杠杆一定有支点D．杠杆的支点一定在杠杆的正中间2．如图所示的简单机械中，属于费力杠杆的是（）3．下列杠杆中，全是省力杠杆的是（）A．铡刀、钓鱼竿B．天平、手推车C．动滑轮、起子D．镊子、老虎钳4．下述杠杆中，属于费力杠杆的是（）5．如图所示，OA＝AB，A点所挂重物重力为10N，在B点施加一个垂直于杠杆的拉力F，此时杠杆在水平位置保持平衡。

则下列判断正确的是（）A．拉力F的大小为10NB．此时杠杆为等臂杠杆C．若将F的方向转至图中虚线位置，则拉力F的力臂将变大D．若将F的方向转至图中虚线位置，则拉力F的值将变大6．人在做俯卧撑时可视为一个杠杆。

如图所示，人在用力起身时，下列能正确表示该杠杆的支点、动力和阻力的示意图的是（）7．如图所示，以下器具在使用时属于省力杠杆的是（）8．如图所示，裁纸刀在使用的时候，先要对正要裁剪的位置，通过裁纸刀上的标尺左右移动来调整裁剪大小，然后通过裁纸刀的把手匀速向下用力进行裁剪。

裁纸刀在使用中属于（）A．省力杠杆且省距离B．省力杠杆但费距离C．费力杠杆且费距离D．费力杠杆但省距离9．同学们在劳动课上修剪树枝，应选用以下的哪种剪刀最合适（）10．疫情期间，运送防疫物资车辆途中被巨石挡住了通路，医务人员用撬棍将石头撬开。

如果在撬棍A端分别沿如图三个方向用力，下列关于支点位置和用力最小的说法是（）F最小A．C为支点，1F最小B．B为支点，2F最小C．B为支点，3D．A为支点，三个方向用力一样大二、填空题11．小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图所示，则力臂12:l l ___________。

若两边同时各取走一枚硬币，则杠杆的___________端将下沉。

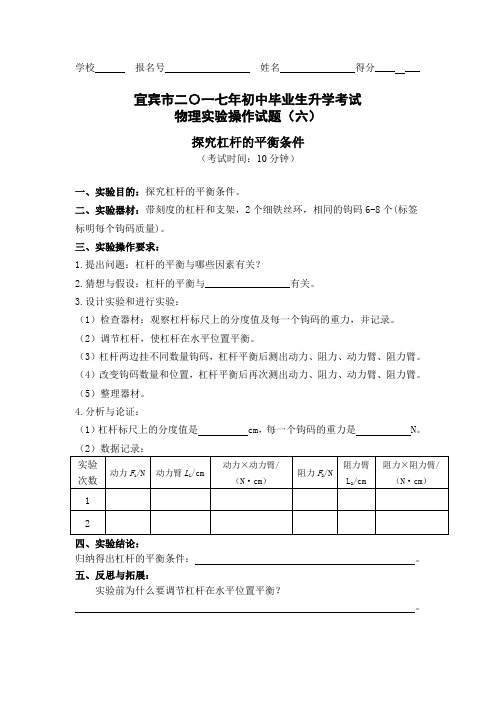

宜宾市二〇一七年初中毕业生升学考试
物理实验操作试题（六）
探究杠杆的平衡条件
（考试时间：10分钟）
一、实验目的：探究杠杆的平衡条件。

二、实验器材：带刻度的杠杆和支架，2个细铁丝环，相同的钩码6-8个(标签标明每个钩码质量)。

三、实验操作要求：
1.提出问题：杠杆的平衡与哪些因素有关？
2.猜想与假设：杠杆的平衡与_________________有关。

3.设计实验和进行实验：
（1）检查器材：观察杠杆标尺上的分度值及每一个钩码的重力，并记录。

（2）调节杠杆，使杠杆在水平位置平衡。

（3）杠杆两边挂不同数量钩码，杠杆平衡后测出动力、阻力、动力臂、阻力臂。

（4）改变钩码数量和位置，杠杆平衡后再次测出动力、阻力、动力臂、阻力臂。

（5）整理器材。

4.分析与论证：
（1）杠杆标尺上的分度值是 cm，每一个钩码的重力是 N。

（2）数据记录：
四、实验结论：
归纳得出杠杆的平衡条件：。

五、反思与拓展：
实验前为什么要调节杠杆在水平位置平衡？。

宜宾市二〇一七年初中毕业生升学考试
物理实验操作试题（六）
《探究杠杆的平衡条件》评分表
一、实验目的：探究杠杆的平衡条件。

二、实验器材：带刻度的杠杆和支架，2个细铁丝环，钩码（6-8个，每个钩码质量相等并标明质量大小）。

监考教师：确认成绩学生签字：。

2018-2019学年度沪粤版物理八年级下册课时练习6.5 探究杠杆的平衡条件一．选择题（共12小题）题号 1 2 3 4 5 6 7 8 9 10 11 12选项1．关于杠杆，下列说法中正确的是（）A．杠杆一定是一根直的硬棒B．杠杆的支点一定在杠杆上，且在杠杆的中间位置C．作用在杠杆上的动力一定与杠杆的阻力方向相反D．力臂可能在杠杆上也可能不在杠杆上2．如图所示，小明在按压式订书机的N点施加压力，将订书针钉入M点下方的纸张中，下列图能正确表示他使用该订书机时的杠杆示意图是（）A．B．C．D．3．如图所示的四个杠杆，悬挂的重物G和杆长都相同。

若各杠杆均处于平衡状态，则所用的最大的力是（）A．B．C．D．4．如图所示，正在使用的简单机械中，一定费力的是（）A．订书机B．镊子C．定滑轮D．动滑轮5．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。

图中线段AB与力F 的作用线在一条直线上，且OA⊥AB、AC⊥OB．则表示力F的力臂是（）A．OA B．AC C．AB D．OB6．如图，轻质杠杆OA中点通过细线悬挂一个重力为60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，下列有关说法正确的是（）A．使杠杆顺时针转动的力是物体的重力B．此杠杆为费力杠杆C．杠杆处于水平位置平衡时拉力F的大小为30ND．保持F的方向竖直向上不变，将杠杆从A位置匀速提升到B位置的过程中，力F将增大7．如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持平衡的是（）A．将左右两边的钩码均向外移动一格B．在左右两边钩码的下方各加一个钩码，位置保持不变C．将左右两边的钩码各去掉一个，位置保持不变D．将左边的钩码去掉二个并保持位置不变，同时将右边钩码向左移二格8．72kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态。

估测球的质量约（）A．10kg B．30kg C．72kg D．120kg9．如图是用羊角锤起钉子的示意图，如果钉子对锤的阻力不变，当施加一个始终与锤柄垂直向右的作用力时，在钉子被完全拔出的过程中作用在锤柄A上的力将会（）A．逐渐变大B．不变C．逐渐变小D．无法判断10．如图所示，杠杆OA分别在F1、F2或F3作用下保持静止，O为支点，则关于三个力下列的说法中正确的是（）A．F1最小B．F2最小C．F3最小D．三个力一样大11．如图机械中，属于费力杠杆的是（）A．开瓶器B．行李箱C．筷子D．钢丝钳12．如图所示，是小明探究“杠杆平衡条件”的实验装置，乙图中在B点悬挂3个相同的钩码，关于此实验下列说法正确的是（）A．若实验前杠杆如图甲所示，则需要将杠杆左侧的平衡螺母向右调节，能使杠杆水平平衡B．在乙图中只在A点用弹簧测力计拉杠杆使杠杆水平平衡，则此时杠杆是省力杠杆C．在乙图中若只在D点挂3个相同的钩码，为了让杠杆水平平衡可以把平衡螺母向左调D．在乙图中为了保持杠杆在水平位置平衡，在D点施加力的方向由a位置到b位置的过程中，所需的拉力大小变小二．填空题（共8小题）13．如图所示，OC是以O点为支点的杠杆，F是作用在杠杆C端的力。

实验18 探究杠杆平衡的条件一．选择题（共8小题）1．下列有关“探究杠杆的平衡条件”的表述中，错误的是（）A．杠杆静止或匀速转动，我们就说此时杠杆处于平衡状态B．安装好杠杆，调节杠杆两端的平衡螺母，使之在水平位置平衡C．如图保持测力计悬挂的位置不变，若斜向下拉，测力计示数会变大D．测量过程中，若测力计指针不在刻度线上，为方便读数可适当调节平衡螺母【解答】解：A、杠杆处于静止状态或匀速转动状态时，杠杆就处于平衡状态，故A正确；B、在“研究杠杆的平衡条件”实验时，为了便于测量力臂，要先调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，故B正确；C、弹簧测力计改为斜向下拉后，其力臂小于作用点到支点的距离，力臂变小，拉力就会大，因此弹簧测力计的示数将变大，故C正确；D、“探究杠杆的平衡条件”的实验过程中不能调节平衡螺母，故D错误。

故选：D。

2．如图所示为探究杠杆平衡条件的实验装置，若每个钩码的质量为50g，为了让杠杆在水平位置平衡，下列判断正确的是（）（g取10N/kg）A．在A点挂4个钩码能使杠杆平衡B．在B点用弹簧测力计竖直向下拉，当示数为0.5N时，能使杠杆平衡C．用弹簧测力计在B点拉，无论如何改变用力方向都要省力D．用弹簧测力计在A点拉，无论如何改变用力方向都要费力【解答】解：每个钩码重力为F＝0.05kg×10N/kg＝0.5N，设每个小格长度为L，则支点左侧力与力臂的乘积为：1N×3L＝3N×L；A、在A点挂4个钩码时，杠杆右侧力与力臂的积为：2N×2L＝4N×L＞3N×L，杠杆不能平衡，故A错误；B、在B点用弹簧测力计竖直向下拉，当示数为0.5N时，杠杆右侧力与力臂的积为：0.5N×5L＝2.5N×L＜3N×L，杠杆不能平衡，故B错误；C、用弹簧测力计在B点用弹簧测力计竖直向下拉，根据杠杆平衡条件知，1N×3L＝F×5L，最小拉力为0.6N；当力的方向改变时，力臂减小，使力臂小于3L时，拉力要大于1N，杠杆费力，用弹簧测力计在B点拉，当力臂为3L时，拉力为1N．根据杠杆平衡条件知，当改变用力方向，使力臂小于3L时，拉力要大于1N，杠杆才能平衡，要费力，故C错误；D、用弹簧测力计在A点用弹簧测力计竖直向下拉，根据杠杆平衡条件知，1N×3L＝F×2L，最小拉力为1.5N；当力的方向改变时，力臂减小，无论如何改变用力方向力都要大于1.5N，都要费力，故D正确。

《实验：探究杠杆的平衡条件》一、实验探究题1.一班的同学们做“探究杠杆平衡条件”实验，请你帮他们完成下列内容：(1)未挂钩码前，他们发现杠杆左端下沉，可将杠杆右侧的螺母向______ 调(选填“左”或“右”)，使杠杆在______ 位置平衡，此时杠杆所受重力的力臂为______ ．(2)杠杆调节平衡后，在此后的实验中，______ (选填“可以”或“不可以”)旋动两侧的螺母是杠杆恢复平衡．(3)如图所示，杠杆在水平位置处于平衡状态，若将杠杆两侧的钩码同时各向外移动一小格，则杠杆______ .(填写字母)A.左端下降B.右端下降C.仍然平衡D.无法判断(4)沈青同学进行正确的实验操作后，得到的数据为F1=6N，l1=20cm，F2=4N和l2=30cm；他______ (选填“能”或“不能”)根据这些数据得出探究结论．2.在探究“杠杆平衡条件”实验中(1)实验前应先调节杠杆在水平位置平衡，目的是______。

(2)杠杆平衡后，小英同学在图甲所示的A位置挂上两个钩码，可在B位置挂上______个钩码，使杠杆在水平位置平衡。

(3)她改用弹簧测力计在乙图中的C位置斜下拉，若每个钩码重2N，当杠杆在水平位置平衡时，测力计示数将______(填“大于”“等于”或“小于”)2N。

3.小强在探究“杠杆的平衡条件”时，经历了如下的实验步骤：(1)实验前调节杠杆在水平位置平衡时，发现杠杆右端下沉。

则他应把杠杆右端的平衡螺母向______(左/右)调节。

(2)实验时仍然使杠杆在水平位置平衡，这样做的目的是______。

(3)在杠杆的两边挂上钩码，并移动悬挂位置，使杠杆重新平衡；改变动力或动力臂的大小，并重新调节，再次使杠杆平衡。

如此多次测量，得到多组数据，如表：分析上表，杠杆平衡条件可表示为______。

(4)小强用弹簧测力计做如图b的实验时，发现不再满足上表中得到的规律。

请你对此做出评析：______。

(5)如图c，小强用弹簧测力计取代一侧的钩码进行了进一步的探究活动，他这样做的目的是______。

探究杠杆的平衡条件（时量：10分钟）学校学号（后4位数字）姓名实验器材杠杆一套（带刻度）、钩码一组（每个钩码重0.5N）。

操作步骤1、组装实验装置，并使杠杆平衡；2、在杠杆的左右两侧分别悬挂钩码、移动钩码到一定的位置，直至杠杆在水平位置平衡，并将实验数据(动力、动力臂、阻力、阻力臂)记录在表格中；3、改变钩码数目和悬挂位置，重复步骤2一次，并将实验数据分别填入实验记录表；4、对实验数据进行分析比较，得出实验结论。

实验记录及结论杠杆的平衡原理是=。

次数动力F 1/N 动力臂L 1/m动力×动力臂F 1L 1/N·m阻力F 1/N阻力臂L 2/m阻力×阻力臂F 2L 2/N·m12探究杠杆平衡条件检录评分表考点送考学校轮次监考老师考生学籍号后4位数字考生姓名评分项目评分要点分值座号1座号2座号3座号4座号5座号6检查仪器1、有检查实验器材的意识和动作。

2②②②②②②实验操作2、装置组装与平衡：将杠杆放在支架上，调节平衡螺母，杠杆在不挂钩码且在水平位置平衡。

4①①①①①①①①①①①①①①①①①①①①①①①①3、悬挂钩码：把钩码挂在杠杆两边，调节钩码个数和位置使杠杆重新达到水平位置平衡。

（不调动平衡螺母）4①①①①①①①①①①①①①①①①①①①①①①①①4、改变悬挂钩码：改变钩码的个数和位置，使杠杆在水平位置平衡。

2①①①①①①①①①①①①数据处理5、数据记录正确。

1①①①①①①6、长度单位（m）换算正确。

1①①①①①①7、比较两次计算结果，F1L1均等于F2L2。

2①①①①①①①①①①①①8、公式平衡原理书写正确。

2②②②②②②整理器材9、将实验器材恢复到实验前的状态。

2②②②②②②合分20。

探究杠杆的平衡条件实验一．选择题（共5小题）1．为了探究杠杆的平衡条件，物理老师带来了一个自制杠AB，从其上找一点C用支架支起来，如图所示．当小强依次在杠杆上的A1、A2、A等各点施加一个向下的力时，发现越来越容易提起水桶．根据这一实验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是（）A.水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？B.水桶重和位置不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？C.阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？D.杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？2．小梦在做探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示，他这样做的最终目的是（）A.便于直接读出拉力的大小B.便于提供大小不同的拉力C.改变拉力的方向便于得出普遍规律D.便于测量力臂的大小3．同学们利用如图所示的装置探究“杠杆平衡条件”时，调整完毕后，在杠杆两侧分别挂上不同个数的钩码，调节钩码的位置使杠杆在水平位置平衡，经过多次这样的实验后得出结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离．下列操作中，能帮助他得出正确结论的是（）A.去掉一侧钩码，换用弹簧测力计竖直向下拉B.去掉一侧钩码，换用弹簧测力计斜向下拉C.去掉一侧钩码，换用弹簧测力计竖直向上拉D.增加钩码个数，再多次实验使结论更具普遍性4．在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了（）A.减小摩擦B.多次测量取平均值减小误差C.使每组数据更准确D.获取多组实验数据归纳出物理规律5．如图所示是小明探究“杠杆平衡条件”的实验装置，下列说法不正确的是（）A.为了方便对力臂的测量，该同学先调节平衡螺母，使杠杆在水平位置平衡B.在杠杆上的A点挂四个重均为0.5N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆水平平衡，测力计的示数是1NC.若将其中的一个钩码浸没水中，平衡时B点弹簧测力计的示数减小D.如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将变小二．填空题（共6小题）6．某同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度．实验前发现右端偏高，应向端调节平衡螺母使杠杆在水平位置平衡；当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码，则应在右侧第3格上挂个相同的钩码才能使杠杆水平平衡；若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐（选填“增大”、“减小”、“不变”或者“不确定”）.7．物理实验复习时，小美和小丽再探有关杠杆平衡的问题（1）小美先将杠杆调节至水平位置平衡，在左右两侧各挂如图甲所示的钩码后，杠杆的端下降．要使杠杆重新在水平位置平衡，如果不改变钩码总数和悬挂点位置，只需将即可. （2）小丽还想探究当动力和阻力在杠杆同侧时杠杆的平衡情况，于是她将杠杆左侧的所有钩码拿掉，结果杠杆转至竖直位置，如图乙所示．小丽在A点施加一个始终水平向右的拉力F，却发现无论用多大的力都不能将杠杆拉至水平位置平衡．你认为原因是 .（3）他们认为（2）问中拉力是做功的．如果水平向右的拉力F大小不变，OA长L，将杠杆从竖直位置拉着转过30°的过程中，拉力F做功为 .8．在探究杠杆平衡条件的实验中：（1）如图a所示，要使杠杆在水平位置平衡，可将杠杆左端的平衡螺母向调节. （2）如图b所示，调节平衡后，左侧挂上钩码，在右侧用弹簧测力计（图中未画出）拉杠杆，使其在水平位置平衡，为便于测量力臂，应使弹簧测力计拉力的方向 .（3）操作过程中，当弹簧测力计的示数达到量程仍不能使杠杆水平平衡，你认为接下来合理的操作是．（写出一条即可）（4）甲同学测出一组数据后就得出了“动力×动力臂=阻力×阻力臂”的结论，乙同学认为他的做法不合理，理由是 .9．在“研究杠杆平衡条件”实验中，实验前杠杆如图（a）所示，为使杠杆在水平位置平衡，应将杠杆左端的平衡螺母向调（选填“左”或“右”）；实验过程中出现了如图（b）所示的情况，为了使杠杆在水平位置平衡，此时应将右边的钩码向（选填“左”或“右”）移动格.10．关于探究“杠杆的平衡条件”的实验.（1）将如图甲所示的装置放在水平桌面上，发现杠杆的左端高于右端，则应调节杠杆两端的螺母向（选填“左”或“右”）移动，直到杠杆水平平衡；（2）杠杆平衡后，若在图甲中的B位置挂2个钩码，则应在A位置挂个相同的钩码，才能使杠杆保持在水平位置平衡；（3）如图乙所示，在B位置仍挂2个钩码，改用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡．若此时将弹簧测力计改为向右上方斜拉，要使杠杆继续保持水平平衡，拉力F的大小将（选填“变大”、“变小”或“不变”）.11．某同学用图示装置做探究杠杆平衡条件的实验，当杠杆水平平衡后，若在杠杆上的A点挂四个重均为0.5N的钩码，则可以在左侧距O点第8格上挂个相同的钩码使杠杆水平平衡；或者用弹簧测力计在B点竖直向上拉，使杠杆水平平衡，如图所示，则测力计的示数是N（不计杠杠自重）；如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将（选填“变大”“变小”或“不变”）.三．解答题（共14小题）12．小明利用刻度均匀的轻质杠杆探究“杠杆的平衡条件”．图每个钩码重O.5N．当调节杠杆在水平衡后，在A点悬挂两个钩码，要使杠杆在水平位置平位置平衙，需在B点悬挂个钩码；只取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，使杠杆在水平位置平横，测得的拉力为 N；若将弹簧测力计拉力的方向改为在C点斜向左上方拉杠杆，使杠杆仍然在水平位置平衡，则弹簧测力计的读数将（选填“变大”、“小变”或“变小”）.13．某实验小组进行简单机械类探究实验：（1）探究“杠杆平衡条件”实验前，为方便测量力臂，应将杠杆调节到水平位置平衡，图1中，杠杆的平衡螺母B应向调节（选填“左”或“右”；（2）图2中，要使杠杆在水平位置平衡，需在C点悬挂个同样钩码；（3）某同学进行正确的实验操作后，能不能根据（2）问中的一组数据得出结沦？（选填“能”或“不能”），理由是；（4）探究“动滑轮的待点”的实验结果表明：使用动滑轮可以（选填“省力”或“省距离”），但不能改变力的方向；（5）生活和工作中使用的滑轮如：A．国旗杆顶部的滑轮；B．电动起重机吊钩上的滑轮，属于动滑轮的是（选填“A“或“B”）.14．在“探究杠杆的平衡条件”实验中：（1）实验前，发现杠杆左端偏高，应向端调节螺母，使杠杆在水平位置平衡. （2）如图所示，把钩码挂在杠杆左侧A点，为使OB成为力臂，应在B点沿着的方向拉动弹簧测力计，使杠杆在水平位置平衡.（3）若每个钩码重为0.5N，将A点的钩码全部移到B点，弹簧测力计作用在C点，为使杠杆在水平位置平衡，所加最小力为 N.15．在探究杠杆平衡条件的实验中（1）杠杆的平衡状态是指杠杆处于或匀速转动状态．实验前没有挂钩码时，调节平衡螺母，使杠杆在水平位置平衡，其主要目的是 .（2）实验中，用装置A的方式悬挂钩码，杠杆也能水平平衡（杠杆上每格等距），但老师建议同学不宜采用这种方式，该种方式的不足主要是因为A．一个人无法独立操作 B．力臂与杠杆不重合C．力和力臂数目过多，不易得出结论 D．杠杆受力不平衡（3）若用装置B进行实验，则此时弹簧测力计的示数是 N；将弹簧测力计沿虚线方向拉，仍然使杠杆在原来的位置平衡，此时拉力的力臂将，弹簧测力计的示数将（均选填“变大”、“变小”或“不变”）.16．在探究杠杆平衡条件的实验中：（1）实验前没有挂钩时，发现杠杆右端高，要使杠杆在水平位置平衡，应将杠杆左端的螺母向调节.（2）如图甲，在杠杆的左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右端B处挂同样钩码个.（3）如图乙，用弹簧测力计在C出竖直向上拉，当弹簧测力计逐渐向右倾斜时，要使杠杆仍在水平位置平衡，则弹簧测力计的示数将（填“变大”、“变小”或“不变”），其原因是 .17．在“探究杠杆的平衡条件”实验中：（1）如图a所示，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向旋（选填“左“或“右”）.（2）如图b所示，在A位置上挂两个相同钩码，应该在B位置挂上个同样的钩码，才能使杠杆在水平位置平衡.（3）如图c所示，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将（选填“变大”、“变小”或“不变”）.（4）使用杠杆能为我们的生活带来方便．如图d所示，下列杠杆能够省距离的是 .18．在探究“杠杆平衡条件”实验中：（1）将杠杆的中点O挂在支架上，调节杠杆两端螺母使杠杆在水平位置平衡，目的是 . （2）杠杆平衡后，小英同学在图甲所示的A位置挂上两个钩码，可在B位置挂上个钩码，使杠杆在水平位置平衡.（3）取下B位置的钩码，改用弹簧测力计拉杠杆的C点，使杠杆在水平位置保持平衡．当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡（如图乙），测力计示数将 .（4）完成实验后，小英利用杠杆的平衡条件来测量杠杆的质量①将杠杆的B位置挂在支架上，在B的右侧挂质量为m的钩码，前后移动钩码的位置，使杠杆在水平位置平衡（如图丙）.②用刻度尺测出此时钩码悬挂位置E到B的距离L1和的距离L2.③根据杠杆的平衡条件，可以计算出杠杆的质量m杆= （用题目中所给物理量表示）19．探究杠杆的平衡条件【提出问题】如图1所示，是一种常见的杆秤．此时处于水平位置平衡.发现一：小明在左侧挂钩上增加物体，可观察到提纽左侧下沉，他认为改变杠杆的水平平衡可以通过改变作用在杠杆上的来实现；发现二：接着小新移动秤砣使其恢复水平位置平衡，说明通过改变的长短也可以改变杠杆的平衡.那么，杠杆在满足什么条件时才平衡呢？【制定计划与设计实验】实验前，轻质杠杆处于如图2所示的状态，使用时，首先应将杠杆的平衡螺母向（选填“左”或“右”）调节，使杠杆处于水平位置平衡，这样做的好处是 .【实验结论】如图3所示，他们进行了三次实验，对实验数据进行分析，得出杠杆的平衡条件是 .【拓展应用】如图4所示，是用手托起重物的示意图，图中前臂可以看作是一个杠杆（选填“省力”、“费力”或“等臂”），此杠杆的支点是图中的点．假如托起6N的重物，请你根据图4所示，估算出手臂要用的动力大约是 N.20．小刚和小明等同学一起做“探究杠杆的平衡条件”的实验（1）小刚将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端上翘，此时，他应将杠杆两端的平衡螺母向（选填“左”或“右”）调节，使杠杆在水平位置平衡. （2）如图所示，若每个钩码重0.5N，且杠杆上每格相等，小明在杠杆左端图示位置处挂上3个钩码，为使杠杆在水平位置平衡，他在图中A处施加一个方向向上的力F1，此力大小至少为 N.（3）若推去力F1，改在杠杆右端B处施加一个方向向下的力F2（如图乙所示），仍使杠杆平衡，请在图乙中画出力F2的力臂.21．如图是利用铁架台，带有刻度均匀的匀质杠杆，细线，数量足够且每个重力均为1N的钩码等实验器材探究“杠杆平衡条件”实验.（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端较低，这时应将平衡螺母向（填“左”或“右”）端调节，直到杠杆在水平位置平衡.（2）在A点悬挂三个钩码，要使杠杆在水平位置平衡，需在B点悬挂个钩码；取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向下拉，当杠杆在水平位置平衡时，弹簧测力计的拉力为 N；若弹簧测力计仍在C点，改变拉力的方向，斜向右下方（如图虚线方向）拉弹簧测力计，使杠杆仍在水平位置平衡，则弹簧测力计的示数将（选填“大于”或“等于”或“小于”）1N.22．如图所示是小明利用刻度均匀的匀质杠杆进行“探究杠杆的平衡条件”的实验，每个钩码重为0.5N．（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向（填“左”或“右”）调节，直到杠杆在水平位置平衡.（2）在A点悬挂两个钩码，要使杠杆在水平位置平衡，需在B点悬挂个钩码；取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上拉，使杠杆水平位置平衡，测力计的拉力为 N；若改变弹簧测力计拉力的方向，使之斜向左上方，杠杆仍然在水平位置平衡，则测力计的读数将（填“变大”、“变小”或“不变”）23．物理兴趣小组的同学，利用如图所示的装置，来“探究杠杆的平衡条件”．（1）在实验前应调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，这样做的好处是；若实验前杠杆如图甲所示，可将杠杆两端的平衡螺母向（填“左”或“右”）调节，以使杠杆在水平位置平衡.（2）调节完毕后，当在杠杆B点挂3个质量相同的钩码，如图乙所示，那么在杠杆的D点挂个质量相同的钩码，才能使杠杆恢复在水平位置平衡．当杠杆平衡后，将B、D两点下方所挂的钩码同时向支点O靠近1个格，那么杠杆（填“能”或“不能”）在水平位置保持平衡.（3）实验中若不在D点挂钩码，而在杠杆的A点或C点使用弹簧测力计使杠杆在水平位置平衡，为使弹簧测力计的示数最小，应使弹簧测力计挂在点，且拉力的方向是 .24．探究杠杆的平衡条件：【提出问题】如图1所示，是一种常见的杠秤，此时处于水平位置平衡.发现一：小明在左侧挂钩上增加物体，可观察到提纽左侧下沉，他认为改变杠杆的水平平衡可以通过改变作用在杠杆上的来实现；发现二：接着小新移动秤砣使其恢复水平位置平衡，说明通过改变的长短也可以改变杠杆的平衡.那么，杠杆在满足什么条件时才平衡呢？【制定计划与设计实验】实验前，轻质杠杆处于如图2所示的状态，使用时，首先应将杠杆的平衡螺母向（选填“左”或“右”）调节，使杠杆处于水平位置平衡，这样做的好处是 .【实验结论】如图3所示，他们进行了三次实验，对实验数据进行分析，得出杠杆的平衡条件是 . 【拓展应用】如图4所示，是用手托起重物的示意图，图中前臂可以看作是一个杠杆（选填“省力”、“费力”或“等臂”）．假如托起6N的重物，请你根据图4所示，估算出手臂要用的动力大约是 N.25．在“研究杠杆平衡条件”实验中（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向调（填“左”或“右”）（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向（填“左”或“右”）移动格.（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将．（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）探究杠杆的平衡条件实验参考答案与试题解析一．选择题（共5小题）1．为了探究杠杆的平衡条件，物理老师带来了一个自制杠AB，从其上找一点C用支架支起来，如图所示．当小强依次在杠杆上的A1、A2、A等各点施加一个向下的力时，发现越来越容易提起水桶．根据这一实验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是（）A.水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？B.水桶重和位置不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？C.阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？D.杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？考点：探究杠杆的平衡条件实验．专题：探究型实验综合题．分析：根据杠杆平衡条件动力×动力臂=阻力×阻力臂分析即可．解答：解：水桶重和位置不变，即阻力和阻力臂不变，当小强依次在杠杆上的A1、A2、A等各点施加一个向下的力时，力臂不断增大，发现越来越容易提起水桶，说明力越来越小，故此实验最有探究价值且易于探究的科学问题是阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？．故选C．点评：此类问题是考查对实验探究中的提出问题环节的理解与掌握情况，提出问题是科学探究过程的首个重要环节，也是物理科学研究中重要的一个环节．2．小梦在做探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示，他这样做的最终目的是（）A.便于直接读出拉力的大小B.便于提供大小不同的拉力C.改变拉力的方向便于得出普遍规律D.便于测量力臂的大小考点：探究杠杆的平衡条件实验．专题：简单机械．分析：（1）从支点到力的作用线的距离叫力臂．（2）杠杆平衡的条件：动力×动力臂=阻力×阻力臂，即：F1l1=F2l2．解答：解：从支点到力的作用线的距离叫力臂，在杠杆两侧挂钩码，由于重力的方向是竖直向下的，力臂在杠杆上可以直接读出，当用弹簧测力计拉，若弹簧测力计倾斜时，拉力不再与杠杆垂直，这样力臂会发生变化，相应变短，根据杠杆的平衡条件，力会相应增大，才能使杠杆仍保持平衡，这样做实验可以改变拉力的方向便于得出普遍规律．故选：C．点评：合理运用杠杆平衡条件进行分析，同时明确拉力倾斜时力臂会变小，这也是我们在实验中应该注意的细节．3．同学们利用如图所示的装置探究“杠杆平衡条件”时，调整完毕后，在杠杆两侧分别挂上不同个数的钩码，调节钩码的位置使杠杆在水平位置平衡，经过多次这样的实验后得出结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离．下列操作中，能帮助他得出正确结论的是（）A.去掉一侧钩码，换用弹簧测力计竖直向下拉B.去掉一侧钩码，换用弹簧测力计斜向下拉C.去掉一侧钩码，换用弹簧测力计竖直向上拉D.增加钩码个数，再多次实验使结论更具普遍性考点：探究杠杆的平衡条件实验．专题：简单机械．分析：杠杆平衡条件：动力×动力臂=阻力×阻力臂．从支点到动力作用线的垂直距离叫动力臂；从支点到阻力作用线的垂直距离叫阻力臂．力臂不一定是支点到力作用点的距离．探究杠杆平衡条件时，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂，同时杠杆的重心通过支点，消除杠杆自重对杠杆平衡的影响．为得出普遍结论，用弹簧测力计拉杠杆，使力与杠杆不垂直，多做几次实验，得出实验结论．解答：解：杠杆的平衡条件“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出的，此时的力臂正是支点到力作用点的距离．为得出普遍结论，应改变力的方向使力臂不等于支点到力作用点的距离，多做几次实验，得出实验结论，故正确的实验操作应该是B、去掉一侧钩码，换用弹簧测力计斜向下拉．故选B．点评：此题主要考查学生对于杠杆平衡条件的理解，解题的关键是理解力臂的概念，它是指从支点到力的作用线的距离．4．在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了（）A.减小摩擦B.多次测量取平均值减小误差C.使每组数据更准确D.获取多组实验数据归纳出物理规律考点：探究杠杆的平衡条件实验．专题：探究型实验综合题．分析：实验时，如果只用一组数据得到结论，偶然性太大，因此应获取多组实验数据归纳出物理规律．解答：解：探究杠杆平衡的条件时，多次改变力和力臂的大小主要是为了获取多组实验数据归纳出物理规律．故选项D符合题意．故选：D．点评：初中物理实验进行多次测量有些是为了求平均值，使测得的数据更准确，有些是为了寻找普遍规律，探究杠杆平衡的条件就是为了寻找普遍规律．5．如图所示是小明探究“杠杆平衡条件”的实验装置，下列说法不正确的是（）A.为了方便对力臂的测量，该同学先调节平衡螺母，使杠杆在水平位置平衡B.在杠杆上的A点挂四个重均为0.5N的钩码，用调好的弹簧测力计竖直向上拉杠杆上的B点，使杠杆水平平衡，测力计的示数是1NC.若将其中的一个钩码浸没水中，平衡时B点弹簧测力计的示数减小D.如果将测力计沿图中虚线方向拉，仍使杠杆在水平位置平衡，则测力计的示数将变小考点：探究杠杆的平衡条件实验．专题：探究型实验综合题．分析：（1）探究杠杆平衡条件时，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂；（2）设杠杆的每一个小格代表1cm，知道动力臂、阻力臂、阻力，根据杠杆平衡条件求出动力；（3）两力臂不变，阻力减小，动力也会减小．（4）当弹簧测力计倾斜拉杠杆时，动力臂减小，阻力和阻力臂不变，动力会增大．解答：解：A、杠杆在水平位置平衡，可从杠杆所标刻度直接读出各力的力臂，A正确．B、根据杠杆的平衡条件：F1l1=F2l2，即：F1×8L=2N×4L，解得：F1=1N，B正确；C、根据杠杆的平衡条件，F1L1=F2L2，将其中的一个钩码浸没水中，钩码受到浮力的作用，对杠杆的力减小，动力臂和阻力臂不变，所以测力计的示数将变小，C正确；D、弹簧测力计竖直向上拉杠杆时，动力臂是OB，当弹簧测力计倾斜拉杠杆时，动力臂是OD，动力臂减小，阻力和阻力臂不变，动力会变大，D错误．故选D．点评：对于杠杆平衡问题，杠杆平衡条件是最基本的规律，用杠杆平衡条件去解决问题，一定要掌握．二．填空题（共6小题）6．某同学用如图所示装置做探究杠杆平衡条件的实验，图中杠杆匀质且标有均匀刻度．实验前发现右端偏高，应向右端调节平衡螺母使杠杆在水平位置平衡；当杠杆水平平衡后，在左侧第2格上挂3个相同的钩码，则应在右侧第3格上挂 2 个相同的钩码才能使杠杆水平平衡；若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐变大（选填“增大”、“减小”、“不变”或者“不确定”）.考点：探究杠杆的平衡条件实验．专题：探究型实验综合题．分析：（1）杠杆倾斜时，杠杆的重心偏向杠杆下沉的一端，左、右两端的螺母（或一端的螺母）要向杠杆上翘的一端调节．（2）根据杠杆平衡条件，判断在右侧第3格上挂几个钩码；（3）弹簧测力计竖直向下拉杠杆时，力臂在杠杆上，当弹簧测力计倾斜拉杠杆时，力臂变短，阻力、阻力臂不变，动力臂变短，动力变大．解答：解：（1）实验前杠杆右侧高，左侧低，根据杠杆的平衡条件可知，应向右调节平衡螺母，（2）设一个钩码的重力为G，杠杆的一个小格为L，根据杠杆平衡条件得：3G×2L=2G×3L，所以，应在右侧第3格上挂2个钩码．（3）若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动时，阻力、阻力臂不变，动力臂逐渐变小，根据杠杆平衡条件得，动力逐渐变大，弹簧测力计示数将逐渐增大．故答案为：右；2；变大．点评：杠杆在水平位置平衡时，力臂在杠杆上，如果杠杆不在平衡位置平衡，动力臂和阻力臂都变小．7．物理实验复习时，小美和小丽再探有关杠杆平衡的问题。

——实验探究操作的基本思路（A）一．实验目的：探究杠杆的平衡条件。

二．实验器材：带刻度的杠杆和支架，2个细铁丝环，钩码（6-8个，每个钩码质量相等并标明质量大小）。

三．实验操作要求1．提出问题：杠杆的平衡与哪些因素有关？2．猜想与假设：杠杆的平衡与_______ __________有关？3．设计实验和进行实验：（1）检查器材。

（2）调节杠杆平衡。

（3）杠杆两边挂不同数量钩码，平衡后测动力、阻力、动力臂、阻力臂。

（4）改变钩码数量和位置，平衡后再次测动力、阻力、动力臂、阻力臂。

（5）整理器材。

4．分析与论证：（1）杠杆的最小刻度值是厘米，每一个钩码的质量是千克。

（2）数据记录：实验次数动力(N)动力臂（cm）动力×动力臂（N·cm）阻力（N）阻力臂（cm）阻力×阻力臂（N·cm）12四．实验结论：归纳出杠杆的平衡条件。

五．反思与拓展实验前为什么要调节杠杆在水平位置平衡？。

——操作的基本思路（B）【提出问题】1.杠杆的平衡条件是什么？2.杠杆的平衡条件有哪些应用？【猜想或假设】1.杠杆的平衡条件是：动力×动力臂=阻力×阻力臂2.杠杆的平衡条件是：动力+动力臂=阻力+阻力臂【设计实验】1.当杠杆在水平位置平衡时，在杠杆两端挂钩码使杠杆平衡，钩码的重即为动力、阻力大小，挂钩码处到支点的杠杆长即为力臂的大小。

然后计算动力×动力臂及阻力×阻力臂的大小，并比较两者乘积的大小，归纳得出结论。

2.（1）用弹簧秤作为动力作用的物体，在挂钩码的同侧提起杠杆，使杠杆平衡，读出动力和阻力的大小以及动力臂和阻力臂的长短。

然后比较动力×动力臂及阻力×阻力臂的大小。

（2）用弹簧秤拉着杠杆加速转动，读出动力和动力臂、阻力和阻力臂的大小，计算并比较动力×动力臂与阻力×阻力臂的大小。

所需器材：杠杆和支架、弹簧测力计、钩码、尺、线【进行实验】1.把杠杆的中点挂在支架上，首先调节杠杆的平衡螺母，使杠杆不挂钩码时在水平位置平衡。

备考2023年中考科学二轮复习-探究杠杆的平衡条件实验-实验探究题专训及答案(二)探究杠杆的平衡条件实验实验探究题专训1、(2016泰州.中考模拟) 小明和小红利用如图甲所示装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．（1）如图甲，为使杠杆在水平位置平衡，应将左端的平衡螺母向________（选填“左”或“右”）移动．（2）实验时仍然使杠杆在水平位置平衡，这样做有什么好处？________．（3）下表是小明实验时记录的数据，并由表中数据得出了杠杆平衡条件为F 1L1=F2L2的结论，这明显是不可靠的．原因是________．实验次数动力F1（N）动力臂L1（cm）阻力F2（N）阻力臂L2（cm）1 1 15 1.5 10（4）小红实验时，在杠杆两端挂上钩码，杠杆的状态如图乙所示，为了使杠杆重新水平平衡，小红又调节杠杆两端的平衡螺母，正确的记录了钩码重和力臂．分析实验数据后发现与“杠杆平衡条件”不符，造成为一结果的原因是________．2、(2017中山.中考模拟) 在探究“杠杆平衡条件”的实验中，采用了如图所示的实验装置．（1）调节平衡时，都应该使它在________位置平衡．根据图示杠杆所处的位置，应将平衡螺母向________调整（填“右”或“左”）．（2）挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆________，挂钩码位置所对应的刻度值就等于________．（3）实验的结果如表所示．动力（F1/N）动力臂（L1/cm）阻力（F2/N）阻力臂（L2/cm）3 6 6 32 5 5 24 2 2 43 6 9 23 4 2 64 4 2 8甲同学分析实验数据后认为杠杆平衡的条件是：动力+动力臂=阻力+阻力臂乙同学分析实验数据后认为杠杆平衡的条件是：动力×动力臀=阻力×阻力臂两个同学都认为自己是对的，对方是错误的．那么你认为他们中正确的应该是________同学．原因是________同学的结论部分仅从部分实验数据分析得到，不是所有实验数据都满足他总结的结论．3、(2017北京.中考模拟) 在“研究杠杆平衡条件”的实验中，杠杆刻度均匀，每个钩码的质量都相等．（1）实验开始时，杠杆如图甲所示处于静止状态．为使杠杆在水平位置平衡，应将两端的平衡螺母向________移动（选填“左”或“右”）．（2）调节杠杆水平平衡后，在杠杆上挂了如图乙所示2组钩码．此时，杠杆在水平位置是否平衡：________（选填“平衡”或“不平衡”）．（3）用弹簧测力计和钩码配合使用，也可以研究杠杆平衡条件．如图丙所示，若每个钩码的质量是50g，则可用量程为0～5N的弹簧测力计在________处（选填“A”、“B”或“C”）竖直向上拉杠杆，使其在水平位置平衡，获取实验数据．4、(2017莘.中考模拟) 小明和小红仪器做探究杠杆平衡条件的实验：（1）实验前，将杠杆的中点置于支架上，当杠杆静止时发现杠杆停在如图甲所示的位置．小明将左端的平衡螺母向右调，小红认为也可以将右端的平衡螺母向________调（选填“右”或“左”），使杠杆在水平位置平衡．（2）小明和小红再用弹簧测力计取代一侧的钩码继续探究．小明按图乙进行实验，小红按图丙进行实验，你认为________实验更好，理由是________．（3）图乙中弹簧测力计的示数________（选填“大于”、“等于”或“小于”）图丙中弹簧测力计的示数．5、(2019长春.中考模拟) 爱米探究“杠杆的平衡条件”实验。
