机械三辊对称式卷板机
该机械式三辊对称卷板机结构形式为三辊对称式，上辊在两下辊中央对称位置通过锥齿轮传动作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。
规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。
该机械式三辊卷板机缺点是板材端部需借助其它设备进行预弯。
/W11-jixiesangunduichengshijuanbanji.html。
三辊卷板机郑州威力达机械有限公司专业生产三辊卷板机郑州市威力达机械有限公司郑州市威力达机械有限公司是一家专业生产对称式三辊卷板机的企业，拥有专业的技术人员和大型的车床、铣床、刨床、镗床、插床等大型机加工设备，为产品的可靠性提供了保障所生产的产品是在不断的研制、更新、引进、改进的基础上发展起来的，产品规格齐全、结构合理、技术先进、操作方便、安全可靠，产品远销全国各地、市，是广大客户的理想选择本公司始终坚持：“以信誉求发展，以质量求生存”的企业方针，将以最优惠的价格，一流的服务为您提供最满意的产品，竭诚欢迎新老客户光临指导！W11系列对称上调式三辊卷板机，是郑州市威力达机械有限公司的主导产品，该系列产品可以把金属板材卷制成筒形、弧形、扇形、锥形等工件，是专门用于金属板材弯曲、成型、校正的一种通用设备，在造船、化工、锅炉、水电、压力容器以及机械制造各行业中，有着广泛的应用郑州威力达机械有限公司专业生产三辊卷板机公司产品及技术参数两下辊中心距(mm)型号规格卷板最大材料屈服卷板最大卷板速度满载卷板最宽极厚度小直径(mm)度限12 12 14 16 16 16 20 20 20 25 25 25 30 30 30 32 35 40 40 40 45 50 50 60 604 4 4 4 4 4 3 3 3 3主电机功率(kw) 11 11 15 22 15 22 30 22 30 37 30 37 45 45 45 45 45 45 45 55 55 75 75W11J-12× W11J-12× W11-14× W11-16× W11-16× W11-16× W11-20× W11-20× W11-20× W11-25× W11-25× W11-25× W11-30× W11-30× W11-30× W11-32× W11-35× W11-40× W11-40× W11-40× W11-45× W11-50× W11-50× W11-60× W11-60×郑州威力达机械有限公司专业生产三辊卷板机三辊卷板机有机械式和液压式：机械式三辊卷板机分为对称和非对称可将金属板材卷成圆形、弧形和一定范围内的锥形工件三辊对称式卷板机：机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩该机缺点是板材端部需借助其它设备进行预弯三辊非对称式卷板机机械三辊非对称式卷板机主要特点：该机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能结构紧凑，操作维修方便技术参数：规格型号卷板最厚度液压式三辊卷板机：液压式三辊对称卷板机主要特点：该机上辊可以垂直升降，垂直升降的液压传动，通过液压缸内的液压油作用活塞杆而获得；下辊作旋转驱动，通过减速机输出齿轮啮合，为卷板提供扭矩，下辊下部有托辊，并可调节上辊呈鼓形状，提高制品的直线度，适用于超长规格各种截面形状罐该机为上调式对称式三辊卷板机，可将金属板材卷成圆形、弧形和一定范围内的锥形工件，本机种两下辊为主动辊，上辊为从动辊它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业该机适合用于金属板材的弯曲变形，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能，本机型两个下辊为主动辊可水平移动，上辊为从动辊可上下移动，移动方式有机械式和液压式，传动轴均采用万向连轴器连接郑州威力达机械有限公司专业生产三辊卷板机工作原理卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能卷板机的种类三辊卷板机有机械式和液压式：机械式三辊卷板机分为对称和非对称机械式三辊对称式卷板机：机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩该机缺点是板材端部需借助其它设备进行预弯机械三辊非对称式卷板机：机械三辊非对称式卷板机主要特点：该机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能结构紧凑，操作维修方便技术参数：规格型号卷板最厚度液压式三辊卷板机：液压式三辊对称卷板机主要特点：该机上辊可以垂直升降，垂直升降的液压传动，通过液压缸内的液压油作用活塞杆而获得；下辊作旋转驱动，通过减速机输出齿轮啮合，为卷板提供扭矩，下辊下部有托辊，并可调节上辊呈鼓形状，提高制品的直线度，适用于超长规格各种截面形状罐该机为上调式对称式三辊卷板机，可将金属板材卷成圆形、弧形和一定范围内的锥形工件，本机种两下辊为主动辊，上辊为从动辊它广泛使用于造船、锅炉、航空、水电、化工、金属结构及机械制造行业该机适合用于金属板材的弯曲变形，可卷制圆形，弧形和一定范围内的锥形工件，并有板材端部预弯功能，本机型两个下辊为主动辊可水平移动，上辊为从动辊可上下移动，移动方式有机械式和液压式，传动轴均采用万向连轴器连接W11系列机械式三辊对称式卷板机郑州威力达机械有限公司专业生产三辊卷板机W11系列机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩该机缺点是板材端部需借助其它设备进行预弯主要技术参W11系列机械三辊非对称式卷板机W11系列机械三辊非对称式卷板机主要特点：该机结构型式为三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，具有预弯和卷圆双重功能结构紧凑，操作维修方便技术参数：规格型号卷板最厚度mm卷W11系列液压式三辊对称卷板机W11系列液压式三辊对称卷板机主要特点：该机上辊可以垂直升降，垂直升降的液压传动，通过液压缸内的液压油作用活塞杆而获得；下辊作旋转驱动，通过减速机输出齿轮啮合，为卷板提供扭矩，下辊下部有托辊，并可调节上辊呈鼓形状，提高制品的直线度，适用于超长规格各种截面形状罐卷板机保养规程1、根据机器润滑示意图中规定，按要求对各油杯润滑和人工润滑点进行加油2、按卷板机规定的参数进行卷板，卷板厚度20mm，最大长度mm卷板材料的屈服极限小于3、接通电源后，进行下辊正反两个方向和上辊升降运动，检查各运动有无不正常的卡死现象。

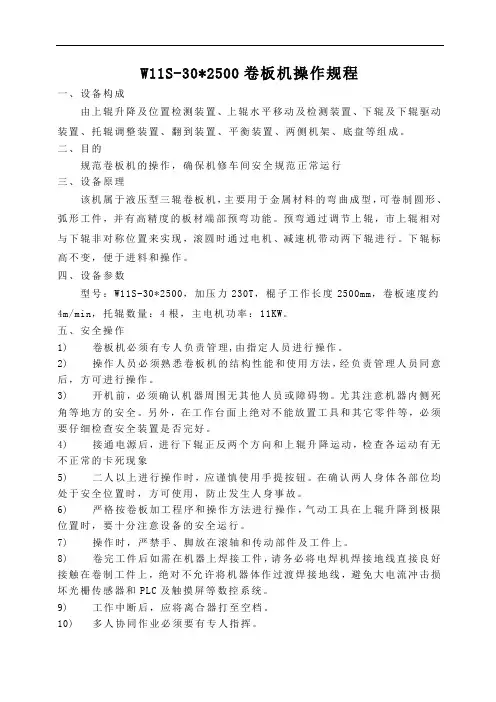

W11S-30*2500卷板机操作规程一、设备构成由上辊升降及位置检测装置、上辊水平移动及检测装置、下辊及下辊驱动装置、托辊调整装置、翻到装置、平衡装置、两侧机架、底盘等组成。
二、目的规范卷板机的操作，确保机修车间安全规范正常运行三、设备原理该机属于液压型三辊卷板机，主要用于金属材料的弯曲成型，可卷制圆形、弧形工件，并有高精度的板材端部预弯功能。
预弯通过调节上辊，市上辊相对与下辊非对称位置来实现，滚圆时通过电机、减速机带动两下辊进行。
下辊标高不变，便于进料和操作。
四、设备参数型号：W11S-30*2500，加压力230T，棍子工作长度2500mm，卷板速度约4m/min，托辊数量：4根，主电机功率：11KW。
五、安全操作1)卷板机必须有专人负责管理,由指定人员进行操作。
2)操作人员必须熟悉卷板机的结构性能和使用方法，经负责管理人员同意后，方可进行操作。
3)开机前，必须确认机器周围无其他人员或障碍物。
尤其注意机器内侧死角等地方的安全。
另外，在工作台面上绝对不能放置工具和其它零件等，必须要仔细检查安全装置是否完好。
4)接通电源后，进行下辊正反两个方向和上辊升降运动，检查各运动有无不正常的卡死现象5)二人以上进行操作时，应谨慎使用手提按钮。
在确认两人身体各部位均处于安全位置时，方可使用，防止发生人身事故。
6)严格按卷板加工程序和操作方法进行操作，气动工具在上辊升降到极限位置时，要十分注意设备的安全运行。
7)操作时，严禁手、脚放在滚轴和传动部件及工件上。
8)卷完工件后如需在机器上焊接工件，请务必将电焊机焊接地线直接良好接触在卷制工件上，绝对不允许将机器体作过渡焊接地线，避免大电流冲击损坏光栅传感器和PLC及触摸屏等数控系统。
9)工作中断后，应将离合器打至空档。
10)多人协同作业必须要有专人指挥。
11)严禁超负荷工作。
12)上辊的升降翻转轴承的倾倒复位及上辊的平衡，须在主传动停机后进行。
13)当机器发生故障时，应立即按下“紧急停止按钮”，再关掉电源后进行检修。

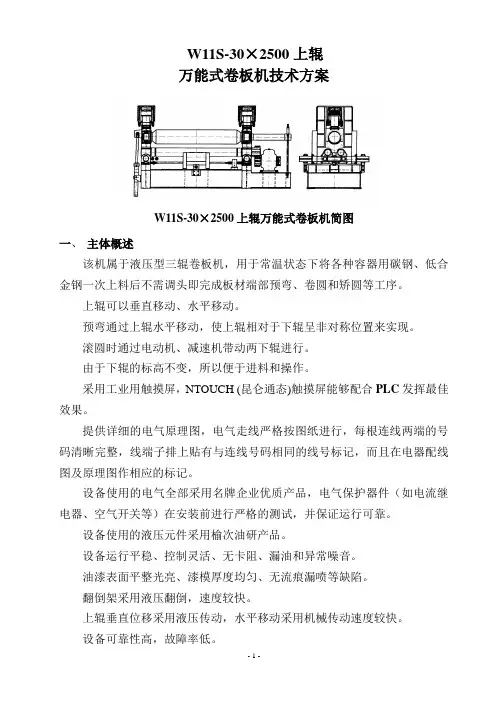

W11S-30×2500上辊万能式卷板机技术方案W11S-30×2500上辊万能式卷板机简图一、主体概述该机属于液压型三辊卷板机，用于常温状态下将各种容器用碳钢、低合金钢一次上料后不需调头即完成板材端部预弯、卷圆和矫圆等工序。
上辊可以垂直移动、水平移动。
预弯通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现。
滚圆时通过电动机、减速机带动两下辊进行。
由于下辊的标高不变，所以便于进料和操作。
采用工业用触摸屏，NTOUCH (昆仑通态)触摸屏能够配合PLC发挥最佳效果。
提供详细的电气原理图，电气走线严格按图纸进行，每根连线两端的号码清晰完整，线端子排上贴有与连线号码相同的线号标记，而且在电器配线图及原理图作相应的标记。
设备使用的电气全部采用名牌企业优质产品，电气保护器件（如电流继电器、空气开关等）在安装前进行严格的测试，并保证运行可靠。
设备使用的液压元件采用榆次油研产品。
设备运行平稳、控制灵活、无卡阻、漏油和异常噪音。
油漆表面平整光亮、漆模厚度均匀、无流痕漏喷等缺陷。
翻倒架采用液压翻倒，速度较快。
上辊垂直位移采用液压传动，水平移动采用机械传动速度较快。
设备可靠性高，故障率低。
二、主要技术参数1、加压力230 Tons2、最大板幅2500 mm3、辊子工作长度2600 mm4、最大卷板板厚非对称卷制T25×B2500mm×Φ1000mm（σs≤245 MPa）对称卷制T30×B2500mm×Φ1000mm（σs≤245MPa）5、满载状态下端头直线段长度≤(2～2.5)倍板厚6、上辊直径Φ410 mm7、下辊直径Φ235 mm8、两下辊中心距380 mm9、卷板速度约 3.5 m/min10、上辊加压速度约130 mm/min11、托辊数目4根12、托辊组数1组13、主电机功率30 kW14、液压电机功率11 kW15、移动电机功率 4 kW三、主体结构设备主体结构是由上辊装置、下辊及水平移动装置、托辊装置、主传动装置、翻倒装置、左右侧机架、底盘和平衡装置等组成。

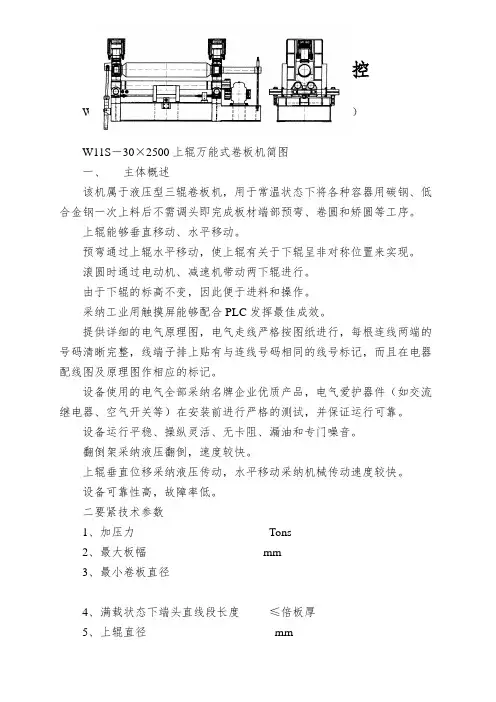

W11STNC-20×2500上辊数控W11S-30×2500上辊万能式卷板机技术方案（经济型）W11S－30×2500上辊万能式卷板机简图一、主体概述该机属于液压型三辊卷板机，用于常温状态下将各种容器用碳钢、低合金钢一次上料后不需调头即完成板材端部预弯、卷圆和矫圆等工序。
上辊能够垂直移动、水平移动。
预弯通过上辊水平移动，使上辊有关于下辊呈非对称位置来实现。
滚圆时通过电动机、减速机带动两下辊进行。
由于下辊的标高不变，因此便于进料和操作。
采纳工业用触摸屏能够配合PLC发挥最佳成效。
提供详细的电气原理图，电气走线严格按图纸进行，每根连线两端的号码清晰完整，线端子排上贴有与连线号码相同的线号标记，而且在电器配线图及原理图作相应的标记。
设备使用的电气全部采纳名牌企业优质产品，电气爱护器件（如交流继电器、空气开关等）在安装前进行严格的测试，并保证运行可靠。
设备运行平稳、操纵灵活、无卡阻、漏油和专门噪音。
翻倒架采纳液压翻倒，速度较快。
上辊垂直位移采纳液压传动，水平移动采纳机械传动速度较快。
设备可靠性高，故障率低。
二要紧技术参数1、加压力Tons2、最大板幅mm3、最小卷板直径4、满载状态下端头直线段长度≤倍板厚5、上辊直径mm6、下辊直径mm7、两下辊中心距mm8、卷板速度m/min9、托辊直径mm10、托辊数目根11、托辊组数组12、主电机功率kW13、液压电机功率kW14、移动电机功率kW三、主体结构设备主体结构是由上辊装置、下辊及上辊水平移动装置、托辊装置、主传动装置、翻倒装置、左右侧机架、底盘和平稳装置等组成。
3-1 、上辊装置上辊装置由主油缸、上辊轴承座、上辊、双列调心轴承等组成。
两主油缸提供卷制板材所需的加压力，主油缸工作压力为20 MPa 。
双列调心轴承采纳低速、重载的调心滚子轴承。
上辊呈鼓形，设计时以上辊最大加压力的负荷系数0.7 均布载荷来预置补偿上辊受力变形挠度，粗加工后调质处理，HB260~300 。
W11-25×2500卷板机技术规格及要求设备名称:W11-25×2500卷板机一、基本技术规格和要求：型号/规格：W11-25×2500卷板机1、最大卷板厚度：25mm2、最大卷板宽度：2500mm3、板材屈服极限：245Mpa4、卷板速度：4m/min5、满载最小直径：900mm6、上辊直径：360mm7、下辊直径：300mm8、两下轴中心距：480mm9、主电机功率：22kw二、设计、制造验收标准：JB/T8796-1998 卷板机精度JB/T9971-1999 弯管机、三辊卷板机噪声极限JB/T1829-1997 锻压机械通用技术条件JB/T5936-1991 工程机械机械加工件通用技术条件三、基本配置要求：1、选用国内知名品牌产品。
2、配套的电器件、电机、液压元器件、轴承等外购件选用国际国内知名品牌产品。
四、其它：1、设备交付时提供技术资料:·精度检验合格证、合格证。
（各一份）·产品使用说明书（二份）·易损件明细表、外购件明细表（各二份）·总图、安装基础图、机械传动图、液压原理图、非易损件图、电气原理图、电气接线图等图纸（二套）2、人员培训:提供必要的培训，达到熟练操作设备和简单维修的能力3、设备的安装验收:供方负责该设备安装调试，所用工具、量具自备，需方提供起重设备配合，供方人员食宿自理，但需方提供方便。
安装调试完毕，双方共同组织初验收，合格后设备经过1个月试运行，无质量问题视为终验收，开始计算质量保证期4、售后服务:按国家的有关规定一年免费保修，保修日期从正式交付使用之日起计算。
W11-22×2500卷板机技术规格要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIW11-25×2500卷板机技术规格及要求设备名称: W11-25×2500卷板机一、基本技术规格和要求：型号/规格：W11-25×2500卷板机1、最大卷板厚度：25mm2、最大卷板宽度：2500mm3、板材屈服极限：245 Mpa4、卷板速度：4 m/min5、满载最小直径：900mm6、上辊直径：360mm7、下辊直径：300mm8、两下轴中心距：480mm9、主电机功率：22kw二、设计、制造验收标准：JB/T8796-1998 卷板机精度JB/T9971-1999 弯管机、三辊卷板机噪声极限JB/T1829-1997 锻压机械通用技术条件JB/T5936-1991 工程机械机械加工件通用技术条件三、基本配置要求：1、选用国内知名品牌产品。
2、配套的电器件、电机、液压元器件、轴承等外购件选用国际国内知名品牌产品。
四、其它：1、设备交付时提供技术资料:·精度检验合格证、合格证。
（各一份）·产品使用说明书（二份）·易损件明细表、外购件明细表（各二份）·总图、安装基础图、机械传动图、液压原理图、非易损件图、电气原理图、电气接线图等图纸（二套）2、人员培训:提供必要的培训，达到熟练操作设备和简单维修的能力3、设备的安装验收:供方负责该设备安装调试，所用工具、量具自备，需方提供起重设备配合，供方人员食宿自理，但需方提供方便。
安装调试完毕，双方共同组织初验收，合格后设备经过1个月试运行，无质量问题视为终验收，开始计算质量保证期4、售后服务:按国家的有关规定一年免费保修，保修日期从正式交付使用之日起计算。
W11-12×2500三辊对称式卷板机一、 设备技术参数型号技术参数W11-12×2500最大卷板厚度(mm) 12 最大卷板宽度(mm) 2500 板材屈服极限(MPa)245 时最小卷筒直径(mm)500 两下辊中心距（mm ） 300 卷板速度(m/min) 5.5 主电机功率(kw) 5.5kw 升降电机功率（kw ）4kw二、用途三辊卷板机是金属板材弯曲、校正机械，专用于金属板材的成型、弯曲工作，可以将板材弯卷成各种规格的筒型、弧型，设备自带锥体卷制装置，可轻松进行锥形工件的卷制。
本机为对称式三辊卷板机，上辊升降为机械传动，两下辊为主动辊。
轴承体翻转由手动完成，上辊升降动作由两机架下方的涡轮涡杆传动完成，确保其卷制过程中的稳定性，左右机架为该卷板机的主体，采用焊接结构，焊接完成后做消除内应力处理，两机架安装在整体焊接底座上，与主体尾部的主传动系统构成整机。
机械的各动作由电器集中控制，由操作台操作。
该设备结构紧凑，工艺简单，可减轻工人的劳动强度，主传动部分由电机通过制动器和减速机以每分钟约5.5米线速度完成板材卷制。
三、供货范围 1、机体 2、电控部分3、次电机线路配件及必要的材料（电机线路控制柜到执行机构的接线）4、油漆最大板宽 最大板厚5、技术资料（产品合格证、使用说明书、电气原理图、电气接线图与易损件图等）。
四、电器控制系统机械各动作均由电控系统集中控制，按钮操作。
系统主要技术指标如下：系统工作为380V 50Hz环境温度为-5～45℃相对温度为5～8%平均无故障时间为20000小时为完成降压启动设备加装有自藕式变压器。
五、三辊卷板机设计、制造、安装和验收标准JB/T8796-1998 卷板机、精度JB/T1829-1997 锻压机械通用技术条件GB17120-1997 锻压机械安全技术条件JB/T8609-1997 锻压机械机械焊接技术条件JB/ZQ4000.5 铸件通用技术条件JB/ZQ4000.9 装配通用技术条件JB/ZQ4000.10 涂装通用技术条件GB/T5226.1-1996 工业机械电气设备六、主要外协配套件情况简介经过多年的经验积累，我公司筛选了一批质量可靠、性能优越、寿命时间长、售后服务好的外协配套厂家，配套件从出厂到进入我公司，都经过严格的审查考核。
W11NC-40×2500(液压)三辊卷板机机械性能概述及报价一、设备名称对称上调式(液压)三辊卷板机（带锥筒装置） 二、设备的规格型号W11NC-40×2500三、设备的主要技术参数四、付款方式：1.预付100000元，合同生效。
2.发货前付足95%货款发货，余款5%作为质保金满1年后，在15天内付清。
、五、交货期：合同生效后60天交货，质量保证期为12个月。
六、设备报价设备最优价 万元。
七、设备结构概述W11NC-系列三辊卷板机，是微机控制对称式三辊卷板机。
其基本结构型式为：两下辊位置固定，相对于上辊对称布置，两下辊均为主驱动辊，由电机、减速器、分配箱驱动两下辊旋转运动；上辊为被动辊，上辊升降为液压传动，升降位移由计算机控制，自动调平，屏幕显示，同步位移精度±0.2mm 。
翻转轴承体的倾倒和复位，由液压驱动，上辊尾部装有平衡机构，当翻转轴承体倾倒出料时上辊靠平衡机构处于平衡状态，方便工件取料。
设有可移动操作台，方便工人操作。
该机有多种安全联锁装置，使机器得到安全保护。
该机卷板精度高、操作简单、维修方便,是经济实用的大中型卷板设备。
序号 项目单位 W11-40×25001 最大卷板厚度 mm 402 最大卷板宽度mm 2500 3 最大规格最小卷筒直径 mm1500 4 可卷制最小直径mm 900 5 板材屈服极限 MPa 245 6 上辊直径 mm 460 7 下辊直径 mm 360 8 下辊中心距 mm 580 9 卷板速度 m/min ～4 10 主传动电动机功率 Kw 45 11整机重量KG28000该设备由以下部分组成：1、架体部分 : 架体部分是整机的骨架部分，包括底座、左右机架。
底座和机架全部采用Q235A钢板焊接而成，严格执行焊接结构件的制造工艺进行退火处理，消除应力，防止变形。
上辊升降两个油缸，安装在机器底座两端的下部，油缸与机座形成一体，重心低，受力好，运动平稳。
W11F-6x2500机械非对称三辊卷板机一、机型图片二、设备结构概述非对称式卷板机具有板材端部的预弯功能，能将金属板材上料后，可直接在机器上完成板端预弯和工件的卷制成形。
同时该型卷板机在卷制带有加强筋的滚筒时，极为方便，板材上料后压筋，卷园可一次成型。
该机上、下工作辊为主驱动辊，下辊设有锲块升降机构，用以夹紧板材，以防板材打滑，侧辊的升降采用机械升降，上辊的尾部装有平衡机构，翻转轴承体的倾倒和复位采用人工操作，可以方便卸出卷制后的工件及筒体。
设有移动式独立操作台，更方便工人使用，该机操作简单、维修方便，卷制精度高，是一种先进实用的卷板设备。
3.1机械部分概述本机的机械部分主要由以下部分组成：3.1.1.倾倒部分；倾倒部分由倾倒侧轴承体和倾倒机构组成。
通过人工操作使倾倒侧轴承体倾倒与立起，以便于卷制成型的工件的卸下。
3.1.2.上辊部分上辊部分由上工作辊、轴承体、平衡机构等组成。
上工作辊为设备工作的主要执行元件，具有足够的强度、刚度、表面硬度和加工精度，以确保工作时的可靠性与使用寿命。
上工作辊两端轴径由SF轴承支撑，该类轴承适合低速重栽的工作场合。
上辊的尾部装有平衡机构，在卸料时保持上工作辊的平衡，可以方便卸出卷制后的工件及筒体。
3.1.3侧辊部分侧辊部分由侧辊，左、右轴承体，侧辊升降装置等组成。
侧辊为设备工作的主要执行元件，具有足够的强度、刚度、表面硬度和加工精度，以确保工作时的可靠性与使用寿命。
侧辊升降由丝杆推动左、右轴承体和侧辊作升降运动，左、右轴承体安装在左、右机架的导槽内。
3.1.4.架体部分架体部分由底座，左、右机架，连接梁和护罩等组成。
架体部分为设备的主体，所有焊接件严格执行焊接工艺，焊后都进行时效处理，除去焊接应力，确保工件的刚性与加工尺寸的稳定性。
该机采用整体底座，刚性强，好吊装，易安装，主要受力部位均采用键和销的可靠联接，便于安装维修。
设备安装在重型底座上将负荷均匀地分布在一个较大的表面上，故将额外的负荷降低到最小。
三辊对称式卷板机资料W11-机械三辊对称式卷板机：本机结构形成为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。
该机缺点是板材端部需借助其他设备进行预弯。
W11-series mechanical symmetric triple roller style plate ben ding roll:This design is engaged with a symmetric triple roller structu re. The up roller moves vertically along symmetric axis of th e two rotating down rollers, driven by the transmission of le ad screw and worm gear. The bended plate is forced with torqu e by the joggle of decelerator output gear and down roller ge ar. A short hand of this model is the acquisition of pre-bend ing by other equips.手动卷筒机10-2000 厂家直销一：结构概述本机为对称上调试三辊卷板机。
两个下辊为主动辊，其位置固定，上辊为动辊，可以上下移动。
借助离合器上辊对于下辊可调节成平行或倾斜位置，以适应卷制圆形或锥形工件的需要。
三根辊筒安装在左右机架上，构成机器的主体。
传动系统全部设置在右机架的右侧，机架及传动部分设置在整体焊接底座上，构成机器的主体。
电控台设在机器的前面。
为指示上辊升降位移，在右机架及轴承处设有指针、标尺。
为便于筒形工件从上辊取出，在上辊左端设有翻转轴承，右端设有翘起调整结构。
W11—12×2000机械卷板机一：机器概况设备的主要技术参数3、机器的主要结构与工作原理4、机器的润滑5、电气部分6、机器的安装与调试7、机器的操作规程及安全维护 8．机床的起吊 9.地基安装图10．电器原理图 11．产品合格证 12．维修配件目录一、机器的用途与适用范围本机为三辊非对称卷板设备。
主要用于在冷作过程中将厚度12mm以内的板材弯卷成各种不同直径的圆柱筒，广泛适用于锅炉、化工、矿山、建筑、造船等机械行业。
二、机器的主要规格与技术参数1、最大卷板厚度 12mm2、最大卷板宽度 2000 mm3、钢板屈服极限 245MPa4、上辊直径Ф240mm5、下辊直径Ф180mm6、弯卷速度约4.5m/min7、主减速机型号 CBW3322-121减速机8、主电机 7.5-6kw 9、副减速机 JZQ250减速机10、副电机 4kw11、机器外形尺寸三、机器的主要结构与工作原理3-1、本机为对称型弯板机，通过上辊的下压和上、下辊的对滚来完成筒形工件的卷制。
如图3-1所示（ 3-1 ）3-2、本机是由在焊接的整体底盘上的工作部分和传动部分这两大部分组成。
工作部分由左、右辊子轴承座、一根上辊、二根下辊、升降丝杆蜗轮副以及一些辅助零件组成。
下辊是主动辊，上辊可以沿着高度方向上下调节，传动部分由主电机、主减速电机及其他辅助零件组成。
3-3、下辊的传动是由主电机通过主减速机实现的，主减速机输出轴通过一组齿轮传动到两下辊，辊子传动方向的变换由主电机换向而获得。
3-4、上辊升降运动的实现，是由辅助电机通过辅助减速机带动左、右辊子轴承座下面的蜗杆、蜗轮机构运动，使固定在蜗轮上的丝母旋转，从而使升降丝杆上下移动来完成的。
如图（3-4）三辊机械卷板机Three-Roller Mechanism Plate Coiling Machine( 3-4)支架装配图Bracket Assembly Graphics3-5、卸板装置是用来当圆筒件卷制完成后，在脱开左轴承即可倾轴承座之前，上辊先上升到位，在上辊尾端用平衡拉杆拉住上辊，然后将可倾轴承座上销轴抽出，翻倒可倾轴承座，卷制完成的工件可以从上辊的一端脱出。
W11—12*2000A 型的三辊卷板机功能改进W11-12*2000A 型的三辊卷板机，专用于金属板材弯曲成形。
卷板范围12*2000毫米，属于三辊对称上调式卷板机。
河北省西大洋水库闸门埋件制作中，侧轨20a型工字钢须卷成弧形，要求卷制曲率半径R15540mm，构件扭曲度不大于2mm，侧轨工作面弯曲度不大于3mm，侧轨工作面凹凸不平度不大于1mm/m，且不超过2处。
20a型工字钢翼板宽度100mm，超出我厂三辊卷板机的卷板高度范围（12mm）。
通过对我厂现有的W11-12*2000A三辊卷板机构造的改进，拓宽了卷板机的卷板范围，弥补了我厂一直以来无法卷制工字钢、槽钢等型钢乃至厚窄板的缺口。
标签：机器设备；实体性贬值；估算；问题；对策一、前言W11-12*2000A 型的三辊卷板机，专用于金属板材弯曲成形。
卷板范围12*2000毫米，属于三辊对称上调式卷板机。
河北省西大洋水库闸门埋件制作中，侧轨20a型工字钢须卷成弧形，要求卷制曲率半径R15540mm，构件扭曲度不大于2mm，侧轨工作面弯曲度不大于3mm，侧轨工作面凹凸不平度不大于1mm/m，且不超过2处。
20a型工字钢翼板宽度100mm，超出我厂三辊卷板机的卷板高度范围（12mm）。
二、方案设计在改进卷板机过程中，我们先后设想了几套方案：方案一、我们曾试图用作模具的办法进行改装，计划下来需要30厚的钢板1吨，单纯钢材就消耗5000元，加上人工，机加工费用至少要投资上万元才能做成模具，鉴于我厂现状，采用此方案，耗资太大，经过讨论此方案未被采用。
方案二、为节省开支我们计划通过做简易工装来满足工艺要求。
1.第一套工装的简图如下：此工装由于定位点太小，卷制的工件发生偏移，卷制没有不成功。
2.第二套工装的简易结构图如下：工装做成后，进行试车，结果发现不但卷制的型钢运动不平稳，而且工件容易跑偏，不在一个平面内运动，同样离不开人向运动偏移的相反方向拉动。
分析原因是因为传动系统不平稳，辊子由于提升太高左右摆动，有噪音，动作不协调，丝杆不能固定，卷制没有成功。
W11-12×2500三辊对称式卷板机
一、 设备技术参数
型号
技术参数
W11-12×2500
最大卷板厚度(mm) 12 最大卷板宽度(mm) 2500 板材屈服极限(MPa)
245 时最小卷筒直径(mm)
500 两下辊中心距（mm ） 300 卷板速度(m/min) 5.5 主电机功率(kw) 5.5kw 升降电机功率（kw ）
4kw
二、用途
三辊卷板机是金属板材弯曲、校正机械，专用于金属板材的成型、弯曲工作，可以将板材弯卷成各种规格的筒型、弧型，设备自带锥体卷制装置，可轻松进行锥形工件的卷制。
本机为对称式三辊卷板机，上辊升降为机械传动，两下辊为主动辊。
轴承体翻转由手动完成，上辊升降动作由两机架下方的涡轮涡杆传动完成，确保其卷制过程中的稳定性，左右机架为该卷板机的主体，采用焊接结构，焊接完成后做消除内应力处理，两机架安装在整体焊接底座上，与主体尾部的主传动系统构成整机。
机械的各动作由电器集中控制，由操作台操作。
该设备结构紧凑，工艺简单，可减轻工人的劳动强度，主传动部分由电机通过制动器和减速机以每分钟约5.5米线速度完成板材卷制。
三、供货范围 1、机体 2、电控部分
3、次电机线路配件及必要的材料（电机线路控制柜到执行机构的接线）
4、油漆
最大板宽 最大板厚
5、技术资料（产品合格证、使用说明书、电气原理图、电气接线图与易损件图等）。
四、电器控制系统
机械各动作均由电控系统集中控制，按钮操作。
系统主要技术指标如下：
系统工作为380V 50Hz
环境温度为-5～45℃
相对温度为5～8%
平均无故障时间为20000小时
为完成降压启动设备加装有自藕式变压器。
五、三辊卷板机设计、制造、安装和验收标准
JB/T8796-1998 卷板机、精度
JB/T1829-1997 锻压机械通用技术条件
GB17120-1997 锻压机械安全技术条件
JB/T8609-1997 锻压机械机械焊接技术条件
JB/ZQ4000.5 铸件通用技术条件
JB/ZQ4000.9 装配通用技术条件
JB/ZQ4000.10 涂装通用技术条件
GB/T5226.1-1996 工业机械电气设备
六、主要外协配套件情况简介
经过多年的经验积累，我公司筛选了一批质量可靠、性能优越、寿命时间长、售后服务好的外协配套厂家，配套件从出厂到进入我公司，都经过严格的审查考核。
在这样的管理制度下，我公司也与兄弟厂家建立了友好的合作关系，从而保证了产品的质量，提高了我公司的信誉，拓宽了销售市场。
在外协配套件进厂后，我公司对所需进行加工的产品，对其工艺制作，机加工生产都进行了严格的工艺制定。
例如：毛坯辊的工艺过程
坯料→锻→锻后退火→去皮→探伤→粗车→调质处理→探伤→半精加工→精加工
七、产品售后服务
1产品售后服务内容
（1）、产品质量保修期为12个月。
（2）、产品安装调试后，负责培训买方机械、液压、电气和操作人员各2 名。
（3）、产品投入使用的初期，我公司派人员配合买方操作使用，熟悉产品性能，直到买方完全掌握使用为止。
（4）、终身服务，并及时有偿提供备件。
2质量承诺
严格执行我公司做出的产品质量承诺：①出厂的产品达到优质、可靠，做到在厂内消除早期故障；②产品在用户使用过程中，发现质量问题，在接到用户通知后，2小时内做出答复，必要时48小时到达用户现场或派出服务人员，并做到故障不排除，维修人员不撤离现场；③企业对出厂产品保证提供维修配件，并按用户要求做好维修服务。
八、验收与安装
1.设备制造完成后，我方及时通知买方派员到我工厂进行预验收。
在卖方验收合格、按照合同条款要求执行后，方可办理发货。
2．设备完成后由卖方做空、荷载运行试验，确保设备到达需方后电源接通即可进入工作状态。
