二极管的基本功能二极管是一种电子元件，具有非常重要的功能和作用。
它是电子技术中最基本的元件之一，广泛应用于各种电子设备和电路中。
本文将从以下几个方面介绍二极管的基本功能。
一、二极管的基本结构二极管由P型半导体和N型半导体组成，两者交界处形成PN结。
PN结是二极管的关键部分，也是二极管能够实现单向导电的原因。
当PN结处于正向偏置时，外加电压将使P型半导体中的空穴向PN结移动，N型半导体中的电子也会向PN结移动，这样形成的电荷互相结合，PN结区域的电流将变大，二极管处于导通状态。
而当PN结处于反向偏置时，由于P型半导体中的空穴和N型半导体中的电子互相吸引，电荷无法结合，PN结区域的电流非常小，二极管处于截止状态。
二、二极管的单向导电特性二极管具有单向导电特性，即只有在正向偏置情况下才能导电，而在反向偏置情况下则不能导电。
这是由于PN结的特性所决定的。
当二极管处于正向偏置状态时，PN结中的电子和空穴将相互结合，形成电流，使二极管处于导通状态。
而当二极管处于反向偏置状态时，PN结中的电子和空穴将相互吸引，无法结合形成电流，使二极管处于截止状态。
因此，二极管的单向导电特性使得它在电路中能够起到很重要的作用。
三、二极管的整流功能二极管的整流功能是其最基本的应用之一。
整流是将交流电信号转换为直流电信号的过程。
在一个交流电源中，电流的方向会不断变化，如果需要将这个信号转换为直流信号，就需要使用二极管进行整流。
当二极管处于正向偏置状态时，它可以让正向电流通过，而反向电流则被阻止。
因此，只要将二极管正确连接在电路中，就可以将交流电信号转换为直流电信号。
四、二极管的稳压功能二极管还可以用于稳压。
稳压是指在一定范围内，使电源电压变化时，输出电压保持不变的过程。
二极管的稳压特性是基于其反向击穿电压的特性实现的。
当二极管处于反向偏置状态时，如果电压超过了二极管的反向击穿电压，它将会变成导体，反向电流将会大幅增加。
因此，当二极管用于稳压时，将其反向连接在电路中，使其处于反向偏置状态，当电源电压超过二极管的反向击穿电压时，二极管将会变成导体，将多余的电流放到地上，从而实现了稳压的功能。
二极管特性的作用和用途二极管是一种具有两个引脚的电子元件，其主要功能是利用PN结的特性来控制电流的流动方向。
在电子电路中，二极管具有多种重要的作用和用途。
首先，二极管可以用作整流器。
在交流电路中，由于交流电的正负半周具有不同的方向，因此可以使用二极管将交流电转化为直流电。
当正弦波的电压为正值时，二极管处于正向偏置，导通状态，电流可以通过；当正弦波的电压为负值时，二极管处于反向偏置，截止状态，电流无法通过。
这样，通过二极管的整流作用，可以将交流电转化为直流电，用于各种电子设备和电路中。
其次，二极管可以用作电压稳压器。
在电子设备中，有时需要对输入电压进行稳压处理，以确保输出电压在一个稳定的范围内。
通过使用二极管的稳压特性，可以实现对电压的稳定调整。
当输入电压超过二极管的正向电压时，二极管处于正向偏置状态，电流较大，可以起到压降作用；当输入电压较小时，二极管处于截止状态，电流较小，可以起到电压维持作用。
通过这种方式，可以实现对电压的稳定调整，确保输出电压在需要的范围内。
此外，二极管还可以用作信号调制和解调。
在通信系统中，常常需要对信号进行解调和调制，以实现信号的传输和处理。
通过使用二极管的非线性特性，可以实现对信号的调制和解调。
在调制过程中，输入信号通过调制电路，使得输入信号的特点被嵌入到载波信号中，然后通过传输媒介进行传输；在解调过程中，接收到的信号经过解调电路，将载波信号还原为原始信号。
通过这种方式，可以实现对信号的传输和处理。
此外，二极管还可以用于电源电路的保护。
在电子设备中，常常需要对电路进行保护，以防止电源电压超过预定范围，对设备造成损坏。
通过使用二极管的特性，可以将电源电压限制在一个安全范围内。
当电源电压超过设定值时，二极管处于正向偏置状态，电流可以通过，起到限流的作用；当电源电压在设定范围内时，二极管处于截止状态，电流无法通过。
通过这种方式，可以实现对电源电压的限制和保护。
另外，二极管还可以用作温度传感器。
二极管、三极管、晶体管概念和用途一、二极管的概念和用途二极管是一种具有两个电极的半导体器件，它具有单向导电特性。
当施加正向电压时，二极管正向导通，电流通过；当施加反向电压时，二极管反向截止，电流基本不通过。
二极管主要用于整流、稳压、开关和检波等电路中。
1、整流在交流电路中，二极管可以将交流信号转换为直流信号。
通过二极管整流，可以将交流电源转换为直流电源，以满足电子设备对直流电源的需求。
2、稳压二极管还可以作为稳压器使用。
在稳压电路中，通过合理连接二极管和电阻，可以实现对电压的稳定。
3、开关由于二极管具有导通和截止的特性，可以将其应用到开关电路中。
在开关电路中，二极管可以控制电流的通断，实现对电路的控制。
4、检波二极管还可以用作检波器。
在无线电接收机中，二极管可以将射频信号转换为音频信号，实现信息的接收和解调。
二、三极管的概念和用途三极管是一种具有三个电极的半导体器件，分为发射极、基极和集电极。
三极管具有放大、开关等功能，是现代电子设备中不可或缺的器件。
1、放大在放大电路中，三极管可以对输入信号进行放大处理。
通过合理设置电路参数，可以实现对电压、电流和功率等信号的放大。
2、开关与二极管类似，三极管也可以用作开关。
通过控制基极电流，可以实现对集电极与发射极之间的电流通断控制。
3、振荡在振荡电路中，三极管可以实现信号的自激振荡。
通过反馈电路的设计，可以使三极管产生稳定的振荡信号。
4、调制在通信系统中，三极管可以用于信号的调制。
通过三极管的放大和调制功能，可以实现对射频信号等信息的传输。
三、晶体管的概念和用途晶体管是一种半导体器件，是二极管的发展和改进，是现代电子技术的重要组成部分，被广泛应用于放大、开关、振荡和数字逻辑电路等领域。
1、放大晶体管可以作为放大器使用，实现对信号的放大处理。
晶体管的放大能力较强，可以应用于音频放大、射频放大等领域。
2、开关晶体管也可以用作开关。
与三极管类似，晶体管可以实现对电路的控制，用于开关电源、数码电路等领域。
半导体发光二极管工作原理特性及应用半导体发光器件包含半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP （磷砷化镓）等半导体制成的，其核心是PN结。
因此它具有通常P-N结的I-N 特性，即正向导通，反向截止、击穿特性。
此外，在一定条件下，它还具有发光特性。
在正向电压下，电子由N区注入P区，空穴由P区注入N区。
进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者者先被发光中心捕获后，再与空穴复合发光。
除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间邻近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。
发光的复合量相关于非发光复合量的比例越大，光量子效率越高。
由于复合是在少子扩散区内发光的，因此光仅在靠近PN结面数μm以内产生。
理论与实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。
若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。
（二）LED的特性1．极限参数的意义（1）同意功耗Pm:同意加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：同意加的最大的正向直流电流。
超过此值可损坏二极管。
（3）最大反向电压VRm：所同意加的最大反向电压。
二极管的用途和种类二极管是一种只可以让电流在一个方向上流通的电子器件，被广泛应用于各种电子设备和电路中。
它是由N型半导体和P型半导体组成的晶体管，具有单向导电特性，可以在电子学中光偶合、整流、变频、检波、限幅、稳压、电压调节、放大等方面进行应用。
下面我们将详细介绍二极管的种类和应用。
1.普通二极管普通二极管是最基本的二极管器件，它的主要特点是正向电压小，反向电压大。
常用于整流、限流、稳压等电路中。
2.肖特基二极管肖特基二极管也被称为热电子二极管，由于它的构造与普通二极管不同，特点是正向导通电压低，截止电压高，反向漏电流小。
常用于高频电路和微波电路。
3.恢复二极管5.隧道二极管隧道二极管又被称为双基势垒二极管，它的主要特点是负电阻特性，可以在信号放大、振荡、开关电源等方面进行应用。
6.光电二极管光电二极管也被称为光敏二极管，它的主要特点是将光能转化为电能。
它经过改良可以用于太阳能电池、红外线探测器和光电传感器等方面。
肖特基光伏二极管又被称为太阳电池，它是一种将光能转化为电能的半导体器件，在太阳能领域得到了广泛的应用。
8.集成二极管集成二极管是一种被集成在芯片上的电子器件，可用于微处理器、存储器、数字信号处理器等领域。
1.整流普通二极管经常被应用于整流电路中，可以将交流电转变为直流电。
2.稳压肖特基二极管、肖特基势垒二极管、恢复二极管、稳压管等可以被用于稳压电路中，协助电路实现稳定的电压输出。
3.放大隧道二极管由于具备负电阻特性，因此可以被应用于放大电路中。
4.开关二极管在电路中还可以被用于开关电路中，可以进行快速的打开和关闭操作。
总结：二极管是一种经典的电子器件和半导体材料科学中的基础研究领域，其种类繁多，应用广泛，再加上它具有单向导电特性，因此在电子学中得到了广泛的应用。
这使得二极管成为电子学中不可或缺的元件之一。
二极管的特性与应用1. 什么是二极管？二极管是一种半导体器件，具有只能传导电流一个方向的特性。
它由P型半导体和N型半导体连接而成。
当二极管正向偏置时，电流可以自由地流经。
而当反向偏置时，电流几乎完全被隔离。
因此，二极管被广泛地应用于电子电路中。
2. 二极管的特性二极管的特性主要有两种，正向特性和反向特性。
2.1 正向特性当二极管正向偏置时，电流可以自由地流经。
在正向偏置下，二极管的电压将随电流而变化，但变化并不是线性的。
2.2 反向特性当二极管反向偏置时，电流几乎完全被隔离。
但是，实际上仍然会有一个极小的反向电流存在。
这个电流被称作反向饱和电流。
反向饱和电流的大小与二极管的材料、温度等因素有关。
3. 二极管的应用二极管的应用非常广泛，以下是其中的几个方面。
3.1 整流器二极管可以用作电路中的整流器，将交流电转换成直流电。
例如，桥式整流电路使用了四个二极管来完成整流。
3.2 稳压器二极管可以用作稳压器，稳定电路中的电压。
稳压二极管的原理是使用二极管的反向特性来控制电路中的电压。
3.3 LEDLED（Light Emitting Diode）是一种通过电子发光的器件。
它是一种特殊的二极管，在一定的电压下可以发光。
LED的应用非常广泛，例如车灯、背光等领域。
3.4 快速开关二极管可以用作快速开关，在电路中控制电流的通断。
例如，二极管可以用在电路中的反向保护，当过高的电压出现时，可以通过快速开关来避免电路中的元器件受到损坏。
4. 结论作为一种基础的半导体器件，二极管的特性与应用十分丰富。
本文就二极管的特性和应用进行简单的介绍，希望能够对读者有所帮助。
电路基础原理二极管的特性与应用场景电路基础原理：二极管的特性与应用场景电子技术的发展，离不开电路基础原理的研究与应用。
而在电路中，二极管是一种重要的电子元件。
本文将介绍二极管的特性与应用场景。
一、二极管的特性二极管是一种由P型半导体和N型半导体组成的电子元件。
它具有导通和截断两种状态，其中导通状态下正向电流流过二极管，而截断状态下二极管不导电。
其特性之一是整流作用。
当外部施加的电压为正向电压时，即P端电压高于N端电压，二极管会处于导通状态，电流可以通过。
而当施加的电压为反向电压时，即P端电压低于N端电压，二极管会处于截断状态，不导电。
这种整流性质使得二极管在电路中被广泛应用于将交流信号转为直流信号的整流电路。
二极管的第二个特性是电压降。
在导通状态下，二极管会有一个固定的正向电压降，通常为0.6V至0.7V。
这个电压降是由于PN结处的能量差引起的。
因此，当我们在电路中使用二极管时，需要考虑到这个电压降，以确保电路工作正常。
此外，二极管还具有快速响应的特性。
当施加的电压发生变化时，二极管能够在极短的时间内响应，并改变导通状态。
这种快速开关的特性使二极管在高频电路中被广泛使用。
二、二极管的应用场景1.整流电路如上所述，二极管具有整流作用，可以将交流信号转换为直流信号。
这在电子设备中应用广泛，例如电视机、电脑电源等。
通过使用二极管与其他元件组成的整流电路，可以将交流电源转换为稳定的直流电源，以供电子设备使用。
2.保护电路二极管还常被用于保护电路，例如过压保护和反向电流保护。
在某些电路中，当电压超过一定范围时，会损坏电子元件或设备。
为了防止这种情况的发生，可以通过将二极管连接在电路中，起到保护的作用。
当电压超过安全范围时，二极管会截断，将过高的电压导向地或其他安全路径，从而保护电路。
3.信号调制电路在通信系统中，二极管也被广泛应用于信号调制电路。
通过使用二极管，可以实现模拟信号的调制与解调，使得信息能够高效地传输。

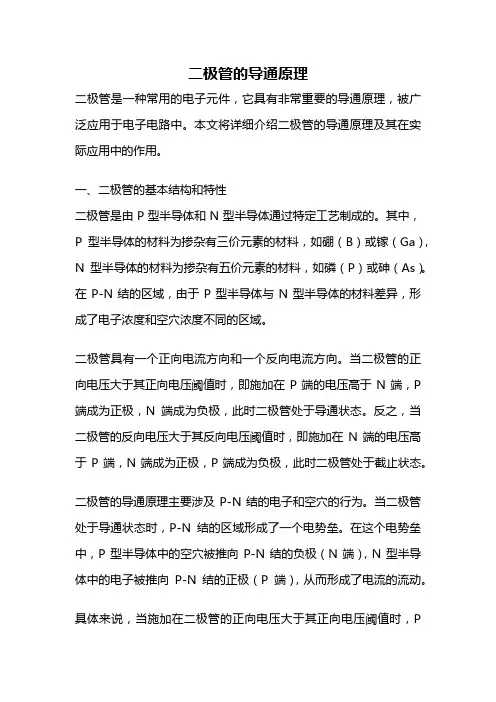

二极管的导通原理二极管是一种常用的电子元件，它具有非常重要的导通原理，被广泛应用于电子电路中。
本文将详细介绍二极管的导通原理及其在实际应用中的作用。
一、二极管的基本结构和特性二极管是由P型半导体和N型半导体通过特定工艺制成的。
其中，P型半导体的材料为掺杂有三价元素的材料，如硼（B）或镓（Ga），N型半导体的材料为掺杂有五价元素的材料，如磷（P）或砷（As）。
在P-N结的区域，由于P型半导体与N型半导体的材料差异，形成了电子浓度和空穴浓度不同的区域。
二极管具有一个正向电流方向和一个反向电流方向。
当二极管的正向电压大于其正向电压阈值时，即施加在P端的电压高于N端，P 端成为正极，N端成为负极，此时二极管处于导通状态。
反之，当二极管的反向电压大于其反向电压阈值时，即施加在N端的电压高于P端，N端成为正极，P端成为负极，此时二极管处于截止状态。
二极管的导通原理主要涉及P-N结的电子和空穴的行为。
当二极管处于导通状态时，P-N结的区域形成了一个电势垒。
在这个电势垒中，P型半导体中的空穴被推向P-N结的负极（N端），N型半导体中的电子被推向P-N结的正极（P端），从而形成了电流的流动。
具体来说，当施加在二极管的正向电压大于其正向电压阈值时，P端的正电荷将排斥P-N结区域的空穴，使空穴集中在P-N结附近；同时，N端的负电荷将排斥P-N结区域的电子，使电子集中在P-N 结附近。
这样，P-N结附近的电子和空穴浓度增加，形成了一个导电通道，电流可以顺利通过。
当施加在二极管的反向电压大于其反向电压阈值时，P端的正电荷将吸引N端的电子，使电子与空穴结合，形成电子-空穴对。
这些电子-空穴对会增加P-N结区域的电流，但由于P-N结区域的电势垒较高，电子-空穴对很快会被电势垒分离，从而形成一个被阻断的状态，电流无法通过。
三、二极管在实际应用中的作用二极管在电子电路中具有多种重要的作用。
首先，二极管可以用作整流器，将交流电转换为直流电。

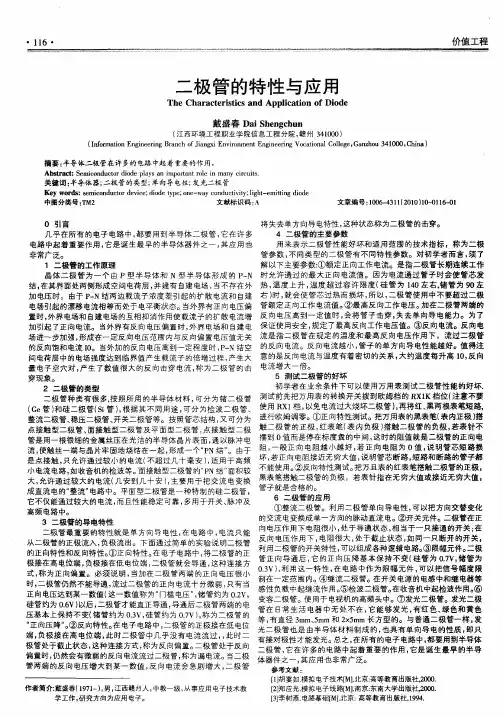

几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管的工作原理
晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平
面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固
地烧结在一起，形成一个“PN结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”
电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管的导电特性
二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
下面通过简单的实验说明二极管的正向特性和反向特性。
1、正向特性
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。
必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。
只有当正向电
压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。
导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。
2、反向特性
在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。
二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。
当
二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
二极管的主要参数
用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。
不同类型的二极管有不同的特性参数。
对初学者而言，必须了解以下几个主要参数：
1、额定正向工作电流
是指二极管长期连续工作时允许通过的最大正向电流值。
因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。
所以，二极管使用中不要超过二极管额定正向工作电流值。
例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。
2、最高反向工作电压
加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。
为了保证使用安全，规定了最高反向工
作电压值。
例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。
3、反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。
反向电流越小，管子的单方向导电性能越好。
值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。
例如2AP1型锗二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8 mA，不仅失去了单方向导电特性，还会使管子过热而损坏。
又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。
故硅二极管比锗二极管在高温下具有较好的稳定性。
测试二极管的好坏
初学者在业余条件下可以使用万用表测试二极管性能的好坏。
测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
1、正向特性测试
把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
2、反向特性测试
把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
二极管的应用
1、整流二极管
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。
利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管
在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管
在收音机中起检波作用。
6、变容二极管
使用于电视机的高频头中。
