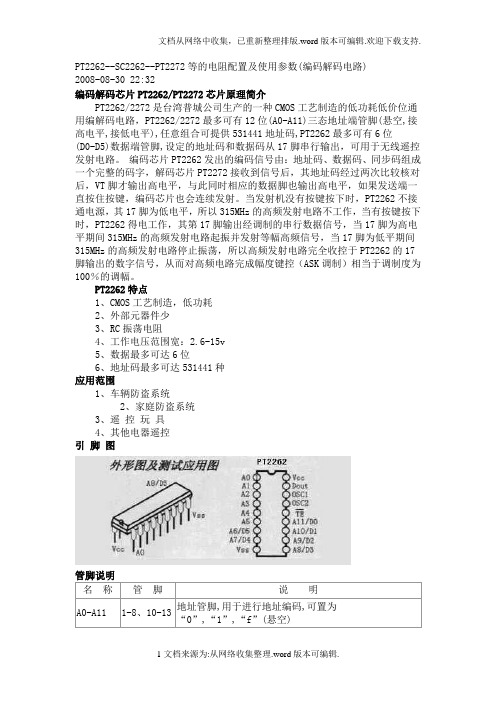

PT2262--SC2262--PT2272等的电阻配置及使用参数(编码解码电路)2008-08-30 22:32编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100%的调幅。
PT2262特点1、CMOS工艺制造,低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽:2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控引脚图名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空)D0-D5 7-8、10-13 数据输入端,有一个为“1”即有编码发出,内部下拉Vcc 18 电源正端(+)Vss 9 电源负端(-)TE 14 编码启动端,用于多数据的编码发射,低电平有效;OSC1 16 振荡电阻输入端,与OSC2所接电阻决定振荡频率;OSC2 15 振荡电阻振荡器输出端;Dout 17 编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长。
遥控器与带解码接收板使用说明书
一遥控器
工作电压:DC12V(27A/12V电池一粒)
工作电流:10mA@12V
辐射功率:10mw@12V
调制方式:ASK(调幅)
发射频率:315或433.92MHZ(声表稳频)
传输距离:50-100M(空阔地,接收装置灵敏度为负100dbm)
编码器类型:固定码
二带解码接收板
工作电压为DC5V,接收灵敏度为-98db。
有7个脚位,分别是VT、D3、D2、D1、D0、+5V、GND。
VT是有效信号高电平输出脚,一旦接收到有效信号,该脚输出高电平,也可驱动继电器。
尺寸:6.6*22*41mm
三遥控器上有四个按键,分别对应接收板上的四个数据位输出脚D0、D1、D2、D3。
按按键发射信号,对应的数据位就会输出高电平。
四接线说明
发射模块PT2262
五编码配对说明
接收模块PT2272
D0,D1,D2,D3 为按键状态输出端,当某个按键按下后,相应的数据端口就输出高电平,在这几个端口加一级放大就可以驱动继电器,功率三极管,进行负载遥控开关控制。
也可以直接连到单片机的I/O脚上,通过单片机采集数据端口状态,然后进行外部控制。
工作方式:M4(点动:按住不松手就输出,一松手就停止输出)、L4(互锁:四路同时只能有一路输出)、T4(自锁:四路相互独立输出、互不影响,按一下输出再按一下停止输出)。
毕业设计(论文)中文摘要目录1 绪论 (1)1.1 机电一体化技术 (1)2 基于PT2262/PT2272的无线遥控窗帘设计 (4)2.1 运动模式 (4)2.2 系统主要组成部件 (4)3 机械构造及原理 (5)3.1 机械部分介绍 (5)3.2 关于系统中遇到的问题及相关的解决方案 (8)4 电气组成及原理 (8)4.1 电子元件及模块 (8)4.2 电气部分介绍 (27)5 操作说明 (31)5.1 流程图 (31)5.2 操作面板及操作介绍 (32)结论 (33)致谢 (33)参考文献 (33)1绪论1.1 机电一体化技术机电一体化技术是在以微型计算机为代表的微电子技术、信息技术迅速发展向机械工业领域迅猛渗透并与机械电子技术深度结合的现代工业的基础上,综合应用机械技术、微电子技术、信息技术、自动控制技术、传感测试技术、电力电子技术、接口技术及软件编程技术等群体技术,从系统理论出发根据系统功能目标和优化组织结构目标,以智力、动力、结构、运动和感知组成要素为基础,对各组成要素及其间的信息处理,接口耦合,运动传递,物质运动,能量变换进行研究,使得整个系统有机结合与综合集成,并在系统程序和微电子电路的有序信息流控制下,形成物质的和能量的有规则运动,在高功能、高质量、高精度、高可靠性、低能耗等诸方面实现多种技术功能复合的最佳功能价值系统工程技术。
1.1.1 构成及特点机电一体化产品的功能是通过其内部各组成部分功能的协调和综合来共同实现的。
从其结构来看,机电一体化产品具有自动化、智能化和多功能的特性,而实现这种多功能一般需要机电一体化产品具备五种内部功能,即主功能、动力功能、检测功能、控制功能和执行功能,而实现这些功能的各个组成部分及其技术就构成了机电一体化产品的总体或系统。
a 机械系统机电一体化产品的机械系统包括机身、框架、机械传动和联接等机械部分。
这部分是实现产品功能的基础,因此对机械结构提出了更高的要求,需在结构、材料、工艺加工。
PT2262PT2272编解码集成电路原理说明编解码集成电路是一种用于无线遥控器控制系统的集成电路,其中PT2262是编码器,PT2272是解码器。
编码器将输入的数据编码成一串二进制数据,而解码器将接收的数据解码成原始数据。
这种编解码器组合广泛应用于门禁系统、遥控器、汽车防盗系统等领域。
PT2262编码器的工作原理是将输入的数据通过编码算法转换成一串二进制数据,并通过无线信号发送出去。
编码器通常包含多路编码输入端口,可以接收多个控制信号,并将它们组合成一个二进制数据包。
这样的设计可以实现多功能遥控器,每个按键对应一个不同的编码输出。
PT2272解码器的工作原理是接收来自编码器的二进制数据包,并解码成原始数据信号输出。
解码器通常包含一个接收端口和多个输出端口,每个输出端口对应一个控制信号。
解码器内置了解码算法,可以准确还原编码器端输入的控制信号。
PT2262编码器和PT2272解码器之间配合使用时,可以实现无线遥控器控制系统的功能。
用户通过按下遥控器上的按键发送控制信号,编码器将该信号编码成二进制数据并发送给解码器,解码器将接收到的数据解码成原始控制信号输出。
这样就可以实现通过无线信号控制门禁系统、汽车防盗系统等设备的功能。
编解码集成电路具有体积小、功耗低、成本低等优点,适合用于需要远距离无线控制的应用场景。
PT2262和PT2272是一对经典的编解码器芯片,广泛应用于消费电子产品、工业自动化领域等。
通过学习这些编解码集成电路的原理,可以帮助我们深入理解遥控器控制系统的工作原理,并且可以在实际应用中对其进行合理的设计和使用。
总的来说,PT2262编码器和PT2272解码器的原理是基于数字信号处理技术,实现了数字信号的编解码转换,从而实现了远距离无线遥控系统的功能。
这两款集成电路有着简单易用、稳定可靠的特点,是无线遥控器领域的重要组成部分。
通过学习和应用这些编解码集成电路,可以提高我们对遥控器控制系统的理解和设计水平,带动无线通信和控制技本的发展。
PT2262PT2272编解码集成电路原理说明PT2262是编码器,PT2272是解码器,它们共同组成了无线遥控系统。
编码器负责将输入的数据编码成一串特定的信号,解码器则负责接收并解码这个信号,将其转化为相应的输出信号。
编码器和解码器之间通过无线传输介质进行通信。
PT2262编码器的工作原理如下:首先,通过输入信号进行编码,生成一个固定长度的编码码字。
编码过程中,PT2262内部实际上是将输入信号进行等宽编码,分别对应不同的输出信号。
这些输出信号通过设置不同的电平(高电平或低电平)来表示不同的编码。
编码器一般具有多个输出引脚,每个引脚对应一个编码码字,以实现对不同功能的控制。
最后,编码器将编码码字转换成无线信号,并通过外置的射频发射电路进行发送。
PT2272解码器是编码器的反向操作,其工作原理如下:首先,PT2272接收到来自编码器的无线信号。
然后,解码器根据接收到的无线信号,将其解码成相应的编码码字。
解码的过程中,PT2272内部会自动识别和校验接收到的信号,以确保解码的正确性。
最后,解码器将解码出的编码码字转换成相应的输出信号,并通过输出引脚进行输出。
PT2262和PT2272的组合可实现无线遥控系统的功能。
通过编码器将输入信号编码成无线信号后,传送到解码器进行解码,并最终通过解码器的输出信号对外部设备进行控制。
这种无线遥控系统具有简单、便捷、灵活的特点,被广泛应用于各种领域。
总结起来,PT2262和PT2272是一对用于无线遥控的编解码集成电路。
编码器PT2262将输入信号编码成无线信号,解码器PT2272接收并解码无线信号,将其转换为相应的输出信号。
它们可以组合使用,实现无线遥控系统的功能。
PT2262--SC2262--PT2272等的电阻配置及使用参数(编码解码电路)2008-08-30 22:32编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100%的调幅。
PT2262特点1、CMOS工艺制造,低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽:2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控引脚图名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空)D0-D5 7-8、10-13 数据输入端,有一个为“1”即有编码发出,内部下拉Vcc 18 电源正端(+)Vss 9 电源负端(-)TE 14 编码启动端,用于多数据的编码发射,低电平有效;OSC1 16 振荡电阻输入端,与OSC2所接电阻决定振荡频率;OSC2 15 振荡电阻振荡器输出端;Dout 17 编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长。
pt2262芯片使用手册PT2262芯片是一种用于遥控器的编码芯片。
它可以让我们轻松地实现对车辆、门禁等设备进行远程控制。
下面我们来详细了解一下这款芯片的使用手册。
首先,我们需要了解PT2262芯片的基本功能。
这款芯片具有12位地址码和4位数据码,可以实现4.5亿组不同的编码方式。
其输出为一组模拟信号,用于控制外部载波发射电路,从而实现对目标设备的远程控制。
接下来,我们需要了解PT2262芯片的管脚布局。
这款芯片一共有18个引脚,包括12个地址码输入引脚、4个数据码输入引脚、1个静态输出引脚和1个动态输出引脚。
其中,地址码输入引脚和数据码输入引脚需要连接到编码器。
在具体使用PT2262芯片时,我们需要按照以下步骤进行操作:1. 设置地址码和数据码。
地址码和数据码是由外部编码器产生的,可以根据需要进行设置。
如果需要修改地址码或数据码,需要在第一个电平输出前进行设置。
2. 对动态输出引脚进行设置。
动态输出引脚可以选择接地或高电平输出。
在接受者端需要对应设置,以便正确识别PT2262芯片的编码。
3. 将静态输出引脚连接到载波发射电路。
在收到合适的地址码和数据码时,静态输出引脚将输出高电平信号,从而控制载波发射电路。
需要注意的是,在使用PT2262芯片时,应该避免地址码和数据码重复。
否则,这会导致目标设备的混乱,从而无法正确控制。
此外,PT2262芯片还具有多个工作模式,包括调制、干扰抑制和消隐等。
在特定的应用场景下,可以使用这些功能来满足不同的需求。
最后,需要注意的是,PT2262芯片的输出距离和质量可能会受到外部干扰的影响。
因此,在实际使用时,应该尽量减少外部干扰,并进行必要的信号调整和优化,以确保远程控制的稳定性和可靠性。
以上就是PT2262芯片的基本使用手册。
希望这篇文章能够帮助大家更好地了解和应用这款芯片。
点击这里了解PT2262、PT2272更详细的应用100米四键遥控模块这是一种目前用途非常广泛的100米四键遥控模块,常用于报警器设防解防、车库门遥控、摩托车、汽车的防盗报警等,这类产品的用途要求遥控器的遥控距离并不远,一般20米足够了,但要求:遥控模块价格低廉,发射机手柄体积小巧、外观精致,耗电尽可能省,工作稳定可靠。
这是100米遥控器手柄,它曾经被用于别克汽车的防盗遥控上,所以也被成为别克款遥控器。
这种遥控手柄的体积非常小巧玲珑,可以很方便地象装饰品一样被挂在钥匙圈上,为了缩小体积,内部的编码芯片也是用宽体贴片的SC2262S编码芯片,电池也是用更小的A27遥控专用12伏小电池,发射天线也是内藏式的PCB天线,遥控手柄的防潮能力比较好,适用于遥控距离要求不太远的用途。
这是新款100米两键遥控手柄,可以提供样品或者批量订货。
这是新款的100米无天线四路遥控手柄,可以提供样品或者批量订货。
通常我们供货的100米别克款遥控手柄是黑色的卵形手柄的,面板符号为:开锁、闭锁、静音、响铃的这种,如果批量需要:闭锁、上升、下降、停的面板符号的需要定货。
批量定货还有一种红色外观的豪华型皮革手感的高档遥控手柄,根据客户喜好,还有一种蓝色两键的100米遥控器和腰圆形白色/深红色/棕黄色的100米遥控器可供选购.这几种遥控器的特点都是:发射电流小,电池使用超小的A27电池,不带天线,遥控距离适中,体积小巧.价格都相同.上图为发射器外形,面板上有四个不同图标的操纵按键及一个红色的发射指示灯。
发射机内部采用进口的声表谐振器稳频,产品一致性非常好,频率稳定度极高,工作频率为315MHZ,频率稳定度优于10-5,使用中无需任何调整,特别适合多发一收等无线电遥控系统使用。
而目前市场上的一些低价位无线电遥控模块一般仍采用LC振荡器,稳定度及一致性较差,即使采用高品质微调电容,当温度变化或者震动后也很难保证已调试好的频点不会发生偏移,造成发射距离缩短。
PT2272 应用(2008-11-28 20:10:20)标签:pt2262pt2272应用it分类:Hardware Circuit 以前一直用的是VD5026配合VD5027因为成本的原因希望改成大众的PT2262 PT22722262作为发送端有这样一些特性1. 编码由地址码+数据码+同步码组成。
具体可以参见PDF所有码都按照顺序连续发送4遍 2272接受到2个同样的码便解码获得数据2. 编码频率是这样算的32000除以外接的频率电阻的阻值,单位是K欧姆,得出基本频率单位K赫兹例如,外接3.3M电阻。
则32000除以3300 约等于10K赫兹3. 10K赫兹什么概念,就是基本频率高低高低1秒钟变化10000次则每次变换为100微秒。
设A=100us2262中的0表示为 4A时间的高电平12A时间的低电平+4A时间的高电平12A时间的低电平1表示为 12A时间的高电平4A时间的低电平+12A时间的高电平4A时间的低电平f(空)表示为 4A时间的高电平12A时间的低电平+12A时间的高电平4A时间的低电平查看文章编码解码芯片PT2262/PT2272芯片原理简介:2009-04-14 20:43PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz 的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100%的调幅。
摘要盆腔炎治疗仪,利用物理的电、热、磁等生理作用,促进人体神经肌肉组织兴奋和局部血液循环,并有镇痛作用。
盆腔治疗仪对盆腔炎的治疗,具有无副作用和后遗症等优点,在妇科中得到广泛的应用。
因为在治疗过程中需要调整治疗参数,为方便患者自己根据治疗需要适时调整,设计具有无线遥控功能键盘能为患者使用带来极大的方便。
本文正是为解决此问题,提出了盆腔炎治疗仪遥控系统的解决方案。
无线遥控包括发射和接收两部分。
发射部分包括发射电路、编码芯片、键盘电路和电源电路。
接受部分,包括射频接受电路、解码芯片PT2272、起控制作用的单片机AT89S52和起交互作用的显示屏SMC1602A。
发射电路,采用特低功耗超再生原理,工作频率315MHz,433MHz,工作电压DC+3V,调制带宽 10K。
编码芯片采用PT2262,具有4路或6路数据输入,串行编码输出,最多可以发送63个控制指令。
关键字:盆腔治疗仪;无线遥控;PT2262;PT2272;单片机AT89S52;SMC1602AAbstractThe instrument for pelvic inflammation treatment, uses physiological actions of the physical electricity, heat, magnetism for therapy, has the promotion of excited nerve muscular tissue, the partial blood circulation and eases the pain,with merit of no side effect and sequela. So it obtains the widespread application in the gynecology department。
Because in the course of treatment the patient needs to adjust the treatment parameter, the designing with the wireless remote control function keyboard bringing enormous convenient to the patient. This article is precisely for solves this problem, proposed the pelvic cavity treatment meter remote control module solution. The wireless remote controller including launched part and received part. The launched parts including transmission circuit, code chip, keyboard circuit and power circuit. The received module, include the received circuit, decoding chip PT2272, controller AT89S52 and the correlation display monitor SMC1602A. The transmission circuit, uses the especially low power loss ultra regeneration principle, operating frequency 315MHz,433MHz, working voltage DC+3V, modulation band-width 10K.The code chip uses PT2262, has 4 group or 6 group data feeds and the serial code output, most may transmit 63 control commands.Keywords instrument for pelvic inflammation treatment;wireless remote controller;PT2262;PT2272;AT89S52;SMC1602A目录第1章绪论 (4)1.1 课题背景 (4)1.2 遥控器原理 (4)1.3 设计任务 (4)1.4 设计的意义 (4)第2章无线遥控原理 (5)2.1 发射电路原理 (5)2.2 接收电路原理 (5)2.3 天线原理 (5)2.3.1 什么是天线 (5)2.3.2 天线的种类 (6)第3章遥控方案设计 (7)3.1 系统设计 (7)3.2 解决方案(一) (8)3.3 解决方案(二) (9)3.4 方案讨论 (10)第4章系统实现 (11)4.1 工具介绍 (11)4.1.1 Protus原理图与仿真 (11)4.1.2 Protel原理图与电路板制作 (11)4.2 器件介绍 (12)4.2.1 发射集成电路 (12)4.2.2 接受集成电路 (13)4.2.3 编码和解码芯片 (14)4.2.4 单片机AT89S52 (14)4.2.5 LCD1602A显示原理 (15)4.3 键盘编码 (16)4.4 系统构架 (17)4.5 程序实现 (17)第5章系统测试 (18)5.1 无线发射接收测试 (18)5.2 程序测试 (19)5.3 系统总体测试 (20)致谢 (20)参考文献 (20)附录 (20)⑪遥控器电路 (20)⑫接收部分电路图 (21)⑬源程序 (22)第1章绪论1.1 课题背景盆腔治疗仪采用物理的电、热、磁等生理作用,具有促进神经肌肉组织兴奋,局部血液循环和镇痛三种重要作用。
本套套件包含:一个4路非锁存输出的接收模块(M4)和一个4键木纹遥控器(编码芯片为SC2262、PT2262或PT2264,配有电池),工作频率315M,实际应用距离30-50米。
接收模块四路输出,高电平电压约为5V,电流约为2MA,可与单片对接,或加一级放大驱动继电器或小型直流电机。
接收模块下图中左从至右分别为:VT、D3、D2、D1、D0、VCC、GND引脚定义:VT 解码有效指示输出脚D0-D3 四个控制信号输出引脚+ VCC DC5V- GND 负极、地ANT 天线,用24-28CM长的导线,也可以本店购买(链接)固定码木纹四键遥控器(详情和单独购买链接)下图为遥控器PCB编码焊盘位置(三态八位地址码焊盘,接收板上也有的)编码方法说明:设置地址码的原则是:同一个系统地址码必须一致;不同的系统可以依靠不同的地址码加以区分。
至于设置什么样的地址码完全随客户喜欢。
在通常使用中,我们一般采用8位地址码和4位数据码,这时编码电路PT2262和解码PT2272的第1~8脚为地址设定脚,有三种状态可供选择:悬空、接正电源、接地三种状态,3的8次方为6561,所以地址编码不重复度为6561组,只有发射端PT2262和接收端PT2272的地址编码完全相同,才能配对使用,遥控模块的生产厂家为了便于生产管理,出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空,这样用户可以很方便选择各种编码状态,用户如果想改变地址编码,只要将PT2262和PT2272的1~8脚设置相同即可,例如将发射机的PT2262的第1脚接地第5脚接正电源,其它引脚悬空,那么接收机的PT2272只要也第1脚接地第5脚接正电源,其它引脚悬空就能实现配对接收。
当两者地址编码完全一致时,接收机对应的D1~D4端输出约4V 互锁高电平控制信号,同时VT端也输出解码有效高电平信号。
高电平信号约为:5V 2MA,用户可将这些信号加一级放大,便可驱动继电器、功率三极管等进行负载遥控开关操纵。
使用注意事项:1、天线用软导线或其它硬质金属(如拉杆天线),长度大约28cm(315MHz)或24cm(433MHz),尽量拉直使用。
不要靠近金属物体。
2、电源电压要求稳定且波纹系数低,需多级滤波(如增加磁珠﹑电感﹑电容等)。
3、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块,否则晶体的高次谐波会影响通讯距离。
4、注意编码IC和解码IC的速率一致和码的格式一致(即振荡电阻要匹配,本套件默认为4.7M/820K),否则将会影响距离乃至不能通讯。
编码解码芯片PT2262/PT2272芯片原理简介:PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A 11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100%的调幅。
PT2262/2272特点:CMOS工艺制造,低功耗,外部元器件少,RC振荡电阻,工作电压范围宽:2.6~15v ,数据最多可达6位,地址码最多可达531441种。
应用范围:车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
名称管脚说明A0-A11 1-8、10-13 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13 数据输入端,有一个为“1”即有编码发出,内部下拉Vcc 18 电源正端(+)Vss 9 电源负端(-)TE 14 编码启动端,用于多数据的编码发射,低电平有效;OSC1 16 振荡电阻输入端,与OSC2所接电阻决定振荡频率;OSC2 15 振荡电阻振荡器输出端;Dout 17 编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长。
大部分产品都是用2262/1.2M=2272/200K组合的,少量产品用2262/4.7M=2272/820K。
名称管脚说明A0-A 11 1-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码D0-D 5 7-8、10-13地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换Vcc 18 电源正端(+)Vss 9 电源负端(-)DIN 14 数据信号输入端,来自接收模块输出端OSC1 16 振荡电阻输入端,与OSC2所接电阻决定振荡频率;OSC2 15 振荡电阻振荡器输出端;VT 17 解码有效确认输出端(常低)解码有效变成高电平(瞬态)地址码和数据码都用宽度不同的脉冲来表示,两个窄脉冲表示“0”;两个宽脉冲表示“1”;一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
上面是我们从超再生接收模块信号输出脚上截获的一段波形,可以明显看到,图上半部分是一组一组的字码,每组字码之间有同步码隔开,所以我们如果用单片机软件解码时,程序只要判断出同步码,然后对后面的字码进行脉冲宽度识别即可。
图下部分是放大的一组字码:一个字码由12位AD码(地址码加数据码,比如8位地址码加4位数据码)组成,每个AD位用两个脉冲来代表:两个窄脉冲表示“0”;两个宽脉冲表示“1”;一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”2262每次发射时至少发射4组字码,2272只有在连续两次检测到相同的地址码加数据码才会把数据码中的“1”驱动相应的数据输出端为高电平和驱动VT端同步为高电平。
因为无线发射的特点,第一组字码非常容易受零电平干扰,往往会产生误码,所以程序可以丢弃处理。
PT2272解码芯片有不同的后缀,表示不同的功能,有L4/M4/L6/M6之分,其中L表示锁存输出,数据只要成功接收就能一直保持对应的电平状态,直到下次遥控数据发生变化时改变。
M表示非锁存输出,数据脚输出的电平是瞬时的而且和发射端是否发射相对应,可以用于类似点动的控制。
后缀的6和4表示有几路并行的控制通道,当采用4路并行数据时(PT2272-M4),对应的地址编码应该是8位,如果采用6路的并行数据时(PT2272-M6),对应的地址编码应该是6位。
PT2262/2272芯片的地址编码设定和修改:在通常使用中,我们一般采用8位地址码和4位数据码,这时编码电路PT2262和解码PT2272的第1~8脚为地址设定脚,有三种状态可供选择:悬空、接正电源、接地三种状态,3的8次方为6561,所以地址编码不重复度为6561组,只有发射端PT2262和接收端PT2272的地址编码完全相同,才能配对使用,遥控模块的生产厂家为了便于生产管理,出厂时遥控模块的PT2 262和PT2272的八位地址编码端全部悬空,这样用户可以很方便选择各种编码状态,用户如果想改变地址编码,只要将PT226 2和PT2272的1~8脚设置相同即可,例如将发射机的PT2262的第1脚接地第5脚接正电源,其它引脚悬空,那么接收机的P T2272只要也第1脚接地第5脚接正电源,其它引脚悬空就能实现配对接收。
当两者地址编码完全一致时,接收机对应的D1~D4端输出约4V互锁高电平控制信号,同时VT端也输出解码有效高电平信号。
用户可将这些信号加一级放大,便可驱动继电器、功率三极管等进行负载遥控开关操纵。
我们网站提供的遥控类产品上一般都预留地址编码区,采用焊锡搭焊的方式来选择:悬空、接正电源、接地三种状态,出厂是一般都悬空,便于客户自己修改地址码。
这里我们以常用的超再生插针式接收板A-L4的跳线区为例:网友可以看到,跳线区是由三排焊盘组成,中间的8个焊盘是PT2272解码芯片的第1~8脚,最左边有1字样的是芯片的第一脚,最上面的一排焊盘上标有L字样,表示和电源地连同,如果用万用表测量会发现和PT2272的第9脚连同;最下面的一排焊盘上标有H字样,表示和正电源连同,如果用万用表测量会发现和PT2272的第18脚连同.所谓的设置地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路起来,例如将第一脚和上面的焊盘L用焊锡短路后就相当于将PT2272芯片的第一脚设置为接地,同理将第一脚和下面的焊盘H用焊锡短路后就相当于将PT2272芯片的第一脚设置为接正电源,如果什么都不接就是表示悬空。
设置地址码的原则是:同一个系统地址码必须一致;不同的系统可以依靠不同的地址码加以区分。
至于设置什么样的地址码完全随客户喜欢。
PT2262和PT2272除地址编码必须完全一致外,振荡电阻还必须匹配,否则接收距离会变近甚至无法接收,随着技术的发展市场上出现一批兼容芯片,在实际使用中只要对振荡电阻稍做改动就能配套使用,根据我们网站的实际使用经验,下面的参数匹配效果较好:编码发射芯片振荡的电阻同步位宽度窄脉冲宽度宽脉冲宽度配套的解码接收芯片振荡电阻SC/PT2262 SC2260-R4 PT2272/SC2272测试与应用:硬件接好后,为了便于测试电路,在四个输出脚接发光管正极,发光管负极接2K-4.7K电阻到地,测试时按遥控键,相应的发光管会亮(2272分两种,L4和M4,前者会锁定输出,直道接收到其它按键信号该发光管才灭,另一个对应的发光管亮;后者当有对应遥控器键按下时亮,时间小于一秒,怎么应用就看你自己了)。
需要控制较大负载的话加8050,其基极接4.7K-10K电阻到2272.或使用2003驱动。
后面可接继电器,用220V继电器控制380V交流接触器的话,可控制电机正反转(如电动栅栏门),别忘了另接一个用来给交流接触器控制线断电的继电器,不然电机会冒火的。
使用注意事项:1.天线用软导线或其它硬质金属(如拉杆天线),长度大约24cm(315MHz)或18cm(434MHz),尽量拉直使用。
