第七章标准件和常用件本章内容：第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形（如三角形、矩形、梯形等）沿一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上形成的螺纹称为内螺纹外螺纹内螺纹（一）螺纹的形成（二）螺纹的要素1、牙型沿螺纹的轴线方向剖切，所得的螺纹的轮廓形状称为螺纹的牙型。
常见的牙型有三角形、梯形、锯齿形等。
2、公称直径螺纹的直径有大径（d 或D ）、小径（d 1或D 1）、中径之分。
普通螺纹和梯形螺纹的大径又称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。
与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。
在大径和小径之间，通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。
圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹；由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。
螺纹的线数用n来表示。
单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
对于单线螺纹，螺距=导程；对于多线螺纹，P=L/n。
单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。
顺时针旋转时旋进的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹称为左旋螺纹。
内外螺纹能够旋合在一起的条件是：五个要素必须完全相同。
右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中，螺纹大径用粗实线表示，小径用细实线表示，螺纹终止线用粗实线表示。
在垂直于螺纹轴线的视图中，螺纹大径画成粗实线圆，小径画成3/4细实线圆，螺杆上倒角圆的投影不画。
第7章键与花键的公差与配合学习目的和要求1．掌握平键联接的公差与配合。
能够根据轴颈和使用要求，选用平键联接的规格参数和联接类型，确定键槽尺寸公差、形位公差和表面粗糙度，并能够在图样上正确标注。
2．熟悉矩形花键联接采用小径定心的优点。
3．掌握花键联接的公差与配合。
能够根据标准规定选用花键联接的配合形式，确定配合精度和配合种类，熟悉花键副和内外花键在图样上的标注。

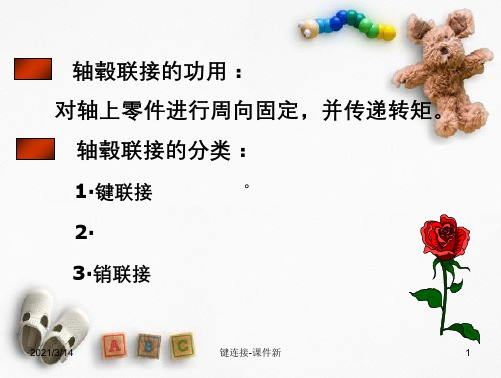

键联接和花键联接广泛用于轴和轴上传动件(如齿轮、皮带轮、手轮和联轴器等)之间的可拆卸联接，用以传递转矩和运动，有时也作轴向滑动的导向，特殊场合还能起到定位和保证安全的作用。

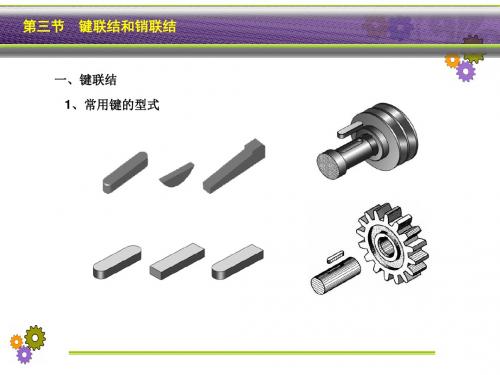

7．1 平键联接的公差与配合7．1．1 概述键又称单键，按其结构形式不同，分为平键、半圆键、切向键和楔键等四种。
其中平键又分为普通型平键和导向型平键两种。
本节主要讨论平键联接。
平键联接是由键、轴、轮毂三个零件结合，通过键的侧面分别与轴槽、轮毂槽的侧面接触来传递运动和转矩，键的上表面和轮毂槽底面留有一定的间隙。
因此，键和轴槽的侧面应有足够大的实际有效面积来承受负荷，并且键嵌入轴槽要牢固可靠，防止松动脱落。
所以，键宽和键槽宽6是决定配合性质和配合精度的主要参数，为主要配合尺寸，应规定较严的公差；而键长L、键高h、轴槽深t1和轮毂槽深t2为非配合尺寸，其精度要求较低。
平键联接方式及主要参数如图7-1所示。
图7-1 平键联接方式及主要结构参数7．1．2 平键联接的公差与配合平键是标准件，平键联接是键与轴及轮毂三个零件的配合，考虑工艺上的特点，为使不同的配合所用键的规格统一，利于采用精拔型钢来制作，国家标准规定键联接采用基轴制配合。
为保证键在轴槽上紧固，同时又便于拆装，轴槽和轮毂槽可以采用不同的公差带，使其配合的松紧不同，国家标准GB／T1095—2003《平键键槽的剖面尺寸》对平键与键槽和轮毂槽的宽度规定了三种联接类型，即正常联接、紧密联接和松联接，对轴和轮毂的键槽宽各规定了三种公差带。
第八章平键、花键联接的公差与检测
第一节平键连接的公差与配合
种类：普通平键（传递扭矩）；导向平键（相对运动）
优点：对中性好；制造简单；便于装拆
一、平键联接的几何参数
主参数（b）：键；轴槽；轮毂槽
由于键联接的作用是传递扭矩和导向，都是通过键宽来实现的，所以键侧精度要求高。
二、尺寸公差带GB1095-79
1、键宽公差带GB/T 1801-1999
由于配合性质往往不同，此外，平键一般用精拔钢（它有较高的尺寸，形位，表面粗糙度精度）制造，所以它是一个标准件，故在单键联结中采用了基轴制配合，并且在标准件中对于键宽仅仅规定了一种基准件的公差带h9
2、轴键槽轮毂槽的公差带
要改变配合的性质，往往通过改变轴键槽和轮毂槽的公差带来实现，根据要求各规定了三种公差带：{轴键槽H9 N9 P9；轮毂键槽D10 JS9 P9}
3、配合种类：较松；一般；较紧
第二节矩形花键联接的公差与检测
一、矩形花键的主要尺寸和定心方式
种类：花键孔；花键轴
优点：{定心精度高；导向性好；承载能力高}
装配：{矩形；渐开线；梯形；三角形}
1、主要尺寸与系列
(1) 尺寸{大径D ；小径d；键宽B}
(2) 系列{轻；中}
轻、中系列分6、8、10个键，小径、B都相同，仅大径不同（中系列大径大一些）
2、定心方式：{大径定心；小径定心；键侧和键槽侧定心}
二、矩形花键的公差与配合及其在图样上的标注
1、尺寸的公差与配合及其选择GB/T1801-1999
采用基孔制配合，以花键为基准，采用的是尺寸公差的公差带
公差带：{一般用：滑动；紧滑动；固定
紧密传动：滑动；紧滑动；固定}
2、形位公差及表面粗糙度
内、外花键定心小径d表面的形位公差和尺寸公差的关系遵守包容要求。
对花键的分度误差，一般应规定位置度公差，并采用相关要求。
对单件、小批的生产，也可采用规定键（键槽）；两侧面的中心平面对定心表面轴线的对称度公差和花键等分度公差。
3 参数标注
键数×小径×大径×键宽标准号
对花键副：6×23H7/f7×26H10/a11×6H11/d10 GB1144-87
孔（内）：6×23H7×26H10×6H11 GB1144-87 轴（外）：6×23f7×26a11×6d10 GB1144-87。
