STC51单片机的函数信号发生器(c语言)————————————————————————————————作者：————————————————————————————————日期：基于51单片机的函数信号发生器设计报告摘要本系统利用单片机AT89C52采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，能产生10Hz—10kHz的波形。
通过键盘来控制四种波形的类型选择、拨码开关控制频率的变化，并通过液晶屏1602显示其各自的类型以及数值，系统大致包括信号发生部分、数/模转换部分以及液晶显示部分三部分，其中尤其对数/模转换部分和波形产生和变化部分进行详细论述。
关键词：单片机AT89S52、DAC0832、液晶1602目录1. 系统设计1.1 设计要求1.2方案设计与论证1.2.1 信号发生电路方案论证 1.2.2 单片机的选择论证1.2.3 显示方案论证1.2.4 键盘方案论证1.3 总体系统设计1.4 硬件实现及单元电路设计1.4.1 单片机最小系统的设计1.4.2 波形产生模块设计1.4.3 显示模块的设计1.4.4 键盘模块的设计1.5 软件设计流程1.6 源程序2. 输出波形的种类与频率的测试2.1 测试仪器及测试说明2.2 测试结果3、附录3.1 参考文献3.2 附图1、系统设计经过考虑，我们确定方案如下：利用AT89C52单片机采用程序设计方法产生锯齿波、三角波、正弦波、方波四种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制四种波形的类型选择、频率变化，最终输出显示其各自的类型以及数值。
1.1、设计要求1)、利用单片机采用软件设计方法产生四种波形2）、四种波形可通过键盘选择3）、波形频率可调4）、需显示波形的种类及其频率1.2方案设计与论证1.2.1 信号发生电路方案论证方案一：通过单片机控制D/A，输出四种波形。

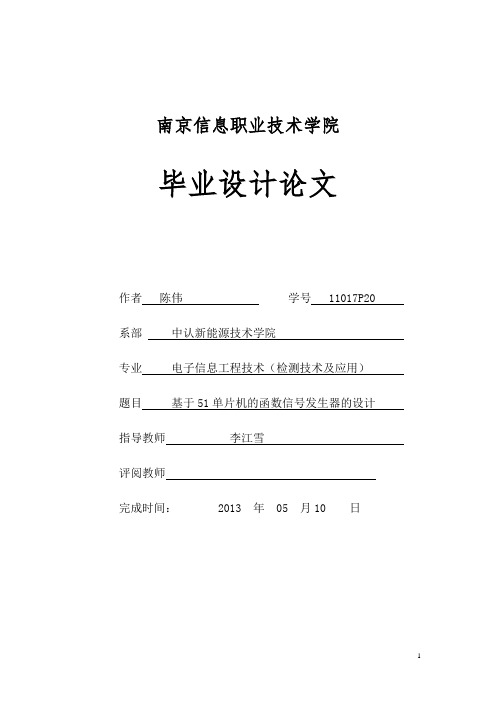

南京信息职业技术学院毕业设计论文作者陈伟学号 11017P20 系部中认新能源技术学院专业电子信息工程技术（检测技术及应用）题目基于51单片机的函数信号发生器的设计指导教师李江雪评阅教师完成时间： 2013 年 05 月10 日毕业设计(论文)中文摘要目录1引言 (5)2设计要求 (5)3 总体设计方案 (5)4 硬件电路的实现 (6)4.1 单片机最小系统的设计 (6)4.1.1 时钟电路 (7)4.1.2 复位电路 (7)4.2 D/A转换电路 (8)4.3 放大滤波电路 (10)4.4 键盘模块的设计.................................. 错误!未定义书签。
4.5 显示模块的设计.................................. 错误!未定义书签。
5 软件程序的的实现.................................. 错误!未定义书签。
6 测试仪器及测试说明 (14)结论 (14)致谢................................................ 错误!未定义书签。
参考文献.. (15)附录A (15)附录B (16)1 引言函数信号发生器是一种常用信号源。
通常能够产生正弦波、方波、三角波、锯齿波等多种波形，因其时间波形可用某种时间函数来描述而得名。
函数信号发生器在电路实验和设备检测中具有十分广泛的应用，密切地联系着工业、农业、生物医学等产业，并对它们的发展起到极大的促进作用。
伴随着单片机技术的快速发展与普遍应用，函数信号发生器的性能和性价比将会有更大的提升空间。
基于单片机的函数信号发生器将为智能化生活提供实质的帮助。
本设计旨在通过查找文献资料提高自己独立学习、思考能力。
提高把理论运用到实践当中的能力，提升认识水平。
2设计要求1、利用AT89C51单片机设计的函数信号发生器产生正弦波、方波、三角波、锯齿波四种波形。
基于51单片机的波形发生器的设计摘要这个系统是基于AT89C51单片机的波形信号发生器。
使用AT89C51单片机作为控制核心，该系统由数字/模拟转换电路（DAC0832）、运放电路（LM324）、按键电路和8位数码管等组成。
通过按键可控制方波、三角波、正弦波的产生，并且用数码管指示其对应的频率。
这个设计方法简单、性能良好，这个系统可在多种需要低频信号的场所使用，它具有良好的实用性。
关键词：8951单片机；数字模拟转换电路；运放电路；8位数码管一、设计题目分析。
1、题目分析：基于51单片机的波形发生器设计，即由51单片机控制产生正弦波、方波、三角波等的多种波形。
图1：系统流程示意图2、题目要求：(1) 系统具有产生正弦波、三角波、方波三种周期性波形的功能。
(2) 用键盘控制上述三种波形（同周期）的生成。
(3) 系统输出波形的频率范围为1Hz～1MHz，重复频率可调，频率步进间隔≤100Hz，非正弦波的频率按照10次谐波来计算。
(4) 系统具有显示输出波形的类型、重复频率和幅度的功能。
二、波形发生器系统设计方案1、设计思路：以AT89C51单片机作为系统的控制核心，其中P0口接DAC0832作为信号输入同时进行数模转换，P1口用来接键盘，P2口接LED显示器，由程序来控制P0口产生的波形，再由按键和按键次数控制波形的种类、频率的大小，并且能够通过按键来控制波形频率值和幅度值。
由运算放大器DAC0832来实现输出电流到电压的转换，即实现数字信号到模拟信号的转换。
另外在LED上显示实时的频率值，产生的波形在示波器显示。
2、设计框图及系统介绍：图2：框图设计3、选择合适的设计方案：方案一：采用模拟分立元件或单片函数发生器就可以产生正弦波、方波、三角波，方法简单。
通过调整外部元件也可以实现输出频率的改变，但采用模拟元器件造成元件分散性太大，从而产生的频率稳定性较差、抗干扰能力低、灵活性较差、而且精度低，不能实现任意波形转换和波形运算输出等方面自主控制功能。
课程设计任务书指导教师：2012 年12 月17 日3目录目录 (2)1.系统设计 (5)1.1设计要求 (5)1.2方案设计与论证 (5)1.2.1 信号发生电路方案论证 (5)1.2.3 显示方案论证 (6)1.2.4键盘方案论证 (6)1.3总体系统设计 (6)1.4硬件实现及单元电路设计 (6)1.4.1单片机最小系统的设计 (7)1.4.2 波形产生模块设计 (7)1.4.3 显示模块的设计 (8)1.4.4 键盘显示模块的设计 (8)1.5 软件设计流程 (9)2.输出波形的种类与频率的测试 (10)2.1、测量仪器及测试说明 (10)2.2测试过程 (10)2.3、测试结果 (11)3.设计心得及体会 (11)参考文献 (11)41.系统设计经过考虑，我们确定方案如下：利用AT89S52单片机采用程序设计方法产生锯齿波、正弦波、矩形波三种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制三种波形的类型选择、频率变化，最终输出显示其各自的类型以及数值。
1.1、设计要求1)、利用单片机采用软件设计方法产生三种波形2）、三种波形可通过键盘选择3）、波形频率可调4）、需显示波形的种类及其平率1.2方案设计与论证1.2.1 信号发生电路方案论证方案一：通过单片机控制D/A，输出三种波形。
此方案输出的波形不够稳定，抗干扰能力弱，不易调节。
但此方案电路简单、成本低。
方案二：使用传统的锁相频率合成方法。
通过芯片IC145152，压控振荡器搭接的锁相环电路输出稳定性极好的正弦波，再利用过零比较器转换成方波，积分电路转换成三角波。
此方案，电路复杂，干扰因素多，不易实现。
方案三：利用MAX038芯片组成的电路输出波形。
MAX038是精密高频波形产生电路，能够产生准确的三角波、方波和正弦波三种周期性波形。
但此方案成本高，程序复杂度高。
以上三种方案综合考虑，选择方案一。
专业方向课程设计报告设计课题：信号发生器的设计设计时间：2012年06月6日信号发生器的设计摘要：本文以STC89C51单片机为核心设计了一个低频函数信号发生器。
信号发生器采用数字波形合成技术,通过硬件电路和软件程序相结合,可输出自定义波形,如正弦波、方波、三角波、三角波、梯形波及其他任意波形，波形的频率和幅度在一定范围内可任意改变。
波形和频率的改变通过软件控制，幅度的改变通过硬件实现。
介绍了波形的生成原理、硬件电路和软件部分的设计原理。
关键词:低频信号发生器; 单片机;D/A转换1设计要求设计一个能产生方波、三角波、梯形波、锯齿波并且频率、幅度可调的信号发生器。
发挥部分：作品还能产生正弦波。
2系统概述2.1.1波形产生方案采用AT89C51单片机和DAC0832数模转换器生成波形，加上一个低通滤波器，生成的波形比较纯净。
它的特点是可产生任意波形，频率容易调节，频率能达到设计的500HZ以上。
2．1．2改变幅度方案：方案一：可以将送给DA的数字量乘以一个系数，这样就可以改变DA输出电流的幅度，从而改变输出电压；但是这样做有很严重的问题，单片机在做乘法运算时需要很长的时间，这样的话输出波形的频率就会很低；并且该方案的输出电压做不到连续可调，当DA的输入数字量比较小时，输出的波形失真就会比较严重。
方案二：将输出电压通过一个运算放大器的放大。
这样还有个优点是幅度连续可调。
经比较，方案二既可满足课程设计的基本要求，并且电路也挺简单。
2.2工作原理数字信号可以通过数/模转换器转换成模拟信号，因此可通过产生数字信号再转换成模拟信号的方法来获得所需要的波形。
89C51单片机本身就是一个完整的微型计算机，具有组成微型计算机的各部分部件：中央处理器CPU、随机存取存储器RAM、只读存储器ROM、I/O 接口电路、定时器/计数器以及串行通讯接口等，只要将89C51再配置键盘及、数模转换及波形输出、放大电路等部分，即可构成所需的波形发生器，其信号发生器构成系统框图如图2.2所示。
河南理工大学《微机原理与单片机接口技术》课程设计报告多功能信号发生器设计2013年1月10 日摘要本次设计是一个多功能信号发生器，可以产生、方波、锯齿波和三角波。
函数信号发生器的设计方法有多种，利用单片机设计的函数信号发生器具有编程灵活，功能更以扩充等实际的优点。
设计原理图如下图所示，其中单片机通过软件对键盘输入的频率数值进行处理，处理结果送与D/A转换部分实现数/模转换，输出的电流再经过电流/电压转换环节，进而形成模拟电压波形，最后经过过载保护电路输出。
同时在数码管内显示该频率数值。
波形的切换可以通过按键直接实现。
在编程语言上，我们选择自身比较熟悉的C语言，这样在后期波形的调试及与硬件衔接方面更容易发挥出自身优势。
根据设计的要求，对各种波形的频率和幅度进行程序的编写，并将所写程序装入单片机的程序存储器中。
在程序运行中，当接收到来自外界的命令，需要输出某种波形时再调用相应的中断服务子程序和波形发生程序，经电路的数/模转换器和运算放大器处理后，从信号发生器的输出端口输出。
经过设计及后期长时间的调试，设计的所有功能均已实现：（1）具有产生方波、锯齿波、三角波三种周期性波形的功能。
（2）输出波形的频率范围为100Hz～1kHz；频率步进间隔≤100Hz。
（3）输出波形幅度范围0～5V，可按步进0.1V（峰-峰值）调整。
（4）具有显示输出波形的类型、周期和幅度的功能。
关键词：单片机，函数发生器，共阴极数码管目录第一章绪论 (5)1.1选题背景及其意义 (5)信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如方波、锯齿波、三角波、正弦波的电路被称为函数信号发生器。
在通信、广播、电视系统，在工业、农业、生物医学领域内，函数信号发生器在实验室和设备检测中具有十分广泛的用途。
(5)1.2单片机概述 (5)1.3信号发生器的分类 (5)1.4 研究内容 (6)第二章方案的设计与选择 (6)2.1 方案的比较 (6)2.2 设计原理 (6)2.3 设计思想 (6)2.4 设计功能 (7)（1）具有产生方波、锯齿波、三角波三种周期性波形的功能。
/****************简易信号发生器****************************程序功能：输出正弦波、锯齿波、方波、三角波涉及芯片：TLC5615**********************************************************/#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit din=P3^0;sbit scl=P3^1;sbit cs1=P3^2;sbit key1=P1^0;sbit key2=P1^1;sbit key3=P1^2;sbit key4=P1^3;//sbit w2= P1^0;uchar code sine_tab[256]={//输出电压从0到最大值（正弦波1/4部分）0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab, 0xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5,0xc7,0xca,0xcc,0xcf,0xd1,0xd4, 0xd6,0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4,0xf5,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,//输出电压从最大值到0（正弦波1/4部分）0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5,0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda,0xd8,0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba, 0xb7,0xb4,0xb1,0xae,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99 ,0x96,0x93,0x90,0x8d, 0x89,0x86,0x83,0x80,//输出电压从0到最小值（正弦波1/4部分）0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55, 0x51,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b, 0x29,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16,0x15,0x13,0x11,0x10,0x0e, 0x0d,0x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00, 0x00,0x00,0x00,0x00,//输出电压从最小值到0（正弦波1/4部分）0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02,0x02,0x03,0x04,0x05,0x06,0x07,0x08, 0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15,0x16,0x18,0x1a,0x1c,0x1e,0x20, 0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43,0x45, 0x48,0x4c,0x4e,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66,0x69,0x6c,0x6f,0x72, 0x76,0x79,0x7c,0x80};uchar bdata date; //位寻址sbit date7=date^7;sbit date6=date^6;sbit date5=date^5;sbit date4=date^4;sbit date3=date^3;sbit date2=date^2;sbit date1=date^1;sbit date0=date^0;void delay(uint t){while(t--);}void write_sip5615(uchar k) {date=k;din=date7;scl=0;scl=1;din=date6;scl=0;scl=1;din=date5;scl=0;scl=1;din=date4;scl=0;scl=1;din=date3;scl=0;scl=1;din=date2;scl=0;scl=1;din=date1;scl=0;scl=1;din=date0;scl=0;}void write_5615(uint k){k<<=2;cs1=0;write_sip5615(k>>8);//送高八位write_sip5615(k);//送低八位cs1=1;}void main(){uint k1=0,k2=0,k3=0,k4=0,i=0,j=0,x=0,z,p;while(1){/* w2=0;delay(500);w2=1;delay(500); */if(key1==0)//按键1检测{k1=1;k2=0,k3=0,k4=0;while(!key1);}if(key2==0) //按键2检测{k2=1;k3=0,k1=0,k4=0;while(!key2);}if(key3==0)//按键3检测{k3=1;k1=0,k2=0,k4=0;while(!key1);}if(key4==0)//按键4检测{k4=1;k1=0,k2=0,k3=0;while(!key2);}if(k1==1)//正弦波write_5615(sine_tab[i]);i++;delay(100);if(i==256)i=0;}if(k2==1)//锯齿波{write_5615(j);j++;delay(100);if(j==250)j=0;}if(k3==1)//方波（次处用单片机的I/O效果更好）{write_5615(10);delay(10000);write_5615(200);delay(10000);}if(k4==1)//三角波{for(z=0;z<301;z++){delay(50);write_5615(z);if(z==300){for(p=300;p>0;p--){if(p==0)break;write_5615(p);delay(50);}}}}}}。
摘要本文以STC89C51单片机为核心设计了一个低频函数信号发生器。
信号发生器采用数字波形合成技术,通过硬件电路和软件程序相结合,可输出自定义波形,如正弦波、方波、三角波、三角波、梯形波及其他任意波形，波形的频率和幅度在一定范围内可任意改变。
波形和频率的改变通过软件控制，幅度的改变通过硬件实现。
介绍了波形的生成原理、硬件电路和软件部分的设计原理。
本系统可以产生最高频率798.6HZ的波形。
该信号发生器具有体积小、价格低、性能稳定、功能齐全的优点。
关键词:低频信号发生器;单片机;D /A转换;更多资料请登录中科网1设计选题及任务设计题目：基于单片机的信号发生器的设计与实现任务与要求：设计一个由单片机控制的信号发生器。
运用单片机系统控制产生多种波形，这些波形包括方波、三角波、锯齿波、正弦波等。
信号发生器所产生的波形的频率、幅度均可调节。
并可通过软件任意改变信号的波形。
基本要求：1. 产生三种以上波形。
如正弦波、三角波、矩形波等。
2.最大频率不低于500Hz。
并且频率可按一定规律调节，如周期按1T,2T,3T,4T或1T，2T，4T，8T变化。
3.幅度可调，峰峰值在0——5V之间变化。
扩展要求：产生更多的频率和波形。
2系统概述2.1方案论证和比较2．1．1总体方案：方案一：采用模拟电路搭建函数信号发生器，它可以同时产生方波、三角波、正弦波。
但是这种模块产生的不能产生任意的波形（例如梯形波），并且频率调节很不方便。
方案二：采用锁相式频率合成器，利用锁相环，将压控振荡器（VCO）的输出频率锁定在所需频率上，该方案性能良好，但难以达到输出频率覆盖系数的要求，且电路复杂。
方案三：使用集成信号发生器发生芯片，例如AD9854,它可以生成最高几十MHZ的波形。
但是该方案也不能产生任意波形（例如梯形波），并且价格昂贵。
方案四：采用AT89C51单片机和DAC0832数模转换器生成波形，加上一个低通滤波器，生成的波形比较纯净。
它的特点是可产生任意波形，频率容易调节，频率能达到设计的500HZ以上。
性能高，在低频范围内稳定性好、操作方便、体积小、耗电少。
经比较，方案四既可满足课程设计的基本要求又能充分发挥其优势，电路简单，易控制，性价比高，所以采用该方案.2．1．2改变幅度方案：方案一：可以将送给DA的数字量乘以一个系数，这样就可以改变DA输出电流的幅度，从而改变输出电压；但是这样做有很严重的问题，单片机在做乘法运算时需要很长的时间，这样的话输出波形的频率就会很低，达不到至少500HZ的要求；并且该方案的输出电压做不到连续可调，当DA的输入数字量比较小时，输出的波形失真就会比较严重。
方案二：将输出电压通过一个运算放大器的放大。
这样还有个优点是幅度连续可调。
经比较，方案二既可满足课程设计的基本要求，并且电路也挺简单。
2.2工作原理数字信号可以通过数/模转换器转换成模拟信号，因此可通过产生数字信号再转换成模拟信号的方法来获得所需要的波形。
89C51单片机本身就是一个完整的微型计算机，具有组成微型计算机的各部分部件：中央处理器CPU、随机存取存储器RAM、只读存储器ROM、I/O接口电路、定时器/计数器以及串行通讯接口等，只要将89C51再配置键盘及、数模转换及波形输出、放大电路等部分，即可构成所需的波形发生器，其信号发生器构成系统框图如下图所示。
系统框图89C51是整个波形发生器的核心部分，通过程序的编写和执行，产生各种各样的信号，并从键盘接收数据，进行各种功能的转换和信号幅度的调节。
当数字信号电路到达转换电路，将其转换成模拟信号也就是所需要的输出波形。
波形ROM表是将信号一个周期等间距地分离成64个点，储存在单片机得RON内。
具体ROM表是通过MATLAB生成的，例如正弦表，MATLAB生成的程序如下：x=0:2*pi/64:2*pi; y=round(sin(x)*127)+1283单元电路设计与分析3.1.1主控电路设计中主要采用STC89C51型单片机，它具有如下优点：（1）拥有完善的外部扩展总线，通过这些总线可方便地扩展外围单元、外围接口等。
（2）该单片机内部拥有4K字节的FLASH ROM程序存储器空间和256字节的RAM数据存储空间，完全可以满足程序的要求。
由于该芯片可电擦写，故可重复使用。
如果更改程序内容，可将芯片拿下重新烧写。
（3）该单片机与工业标准的MCS－51型机的指令集和输出引脚兼容。
中断系统是使处理器具有对外界异步事件的处理能力而设置的。
当中央处理器CPU正在处理某件事的时候外界发生了紧急事件，要求CPU暂停当前的工作，转而去处理这个紧急事件。
在波形发生器中，用两个开光直接与外部中断0和外部中断1的管脚相连，其中S1开光用来改变波形，S2开光用来改变频率。
在程序主函数中，我们写了个死循环一直输出一个默认的波形，当S1或S2按下又抬起时，程序会暂时跳出死循环，进入中断处理程序，从而对波形和频率进行改变。
时钟电路。
由于频率较大时，三角波、正弦波、方波等波中每一点延时时间为几微秒，故延时时间还要加上指令时间即可得到指定频率的波形，该电路用11.0592MHz晶振。
主控电路图3.1.2 数/模转换电路由于单片机产生的是数字信号，要想得到所需要的波形，就要把数字信号转换成模拟信号，所以该文选用价格低廉、接口简单、转换控制容易并具有8位分辨率的数模转换器DAC0832。
DAC0832主要由8位输入寄存器、8位DAC寄存器、8位D/A转换器以及输入控制电路四部分组成。
但实际上，DAC0832输出的电量也不是真正能连续可调，而是以其绝对分辨率为单位增减，是准模拟量的输出。
DAC0832是电流型输出，在应用时外接运放使之成为电压型输出。
根据对DAC0832的数据锁存器和DAC寄存器的不同的控制方式，DAC0832有三种工作方式：直通方式、单缓冲方式和双缓冲方式。
本设计选用直通方式。
DAC0832的数据口和单片机的P0口相连。
CSDA：片选信号输入线（选通数据锁存器），低电平有效；WR：数据锁存器写选通输入线，负脉冲（脉宽应大于500ns）有效。
由ILE、CS、WR1的逻辑组合产生LE1，当LE1为高电平时，数据锁存器状态随输入数据线变换，LE1的负跳变时将输入数据锁存；数模转换电路3.1.3运算放大电路和低通滤波电路LM324的5管脚与DAC0832的（IOUT2）12管脚相连，LM324的6管脚与DAC0832的（IOUT1）11管脚相连，LM324的7管脚与DAC0832的REF（9）管脚相连.第一级运算放大器的作用是将DAC0832输出的电流信号转化为电压信号V1，第二级运算放大器的作用是将V1通过反向放大电路-（R2/R1）倍。
题目要求输出的电压在0-5V可调，而V1的电压大约是5V，所以R1选择5K的电阻，R2选择10K的电位器，这样最大的输出电压为5*（10/2）=10，最小电压为0，可以实现题目要求的0-5V。
在第二个运算放大器的输出端连了一个低通滤波器。
如果不加低通滤波器，也能够生成波形，但是产生的信号中毛刺很多，加一个低通滤波器不仅起到的滤波的作用，还起到了平滑的作用。
低通滤波器的截止频率F=1/(2*pi*R3*C6),这里我们选择R3 为100欧姆电阻，C6为104电容，截止频率F=16KHZ。
实验表明，此时的输出波形效果不错。
3.1.4 串口通信电路通用异步收发器(UART)是一种串行接口，一般微处理器中都包含这种外设接口。
异步串行接口提供了一种简单的途径，使两个器件无需共享同一个时钟信号就能进行通信。
如果再加入一个合适的电平转换器MAX232，串口就能能用在RS232和RS485等网络中实现通信，或者与计算机的COM端口连接。
串口只需两根信号线(RX和TX)即可实现，而且只要两端器件都采用同样的位格式和波特率，那么它们无需其它任何对方的信息就可以成功传输数据。
串口通信电路图3.2系统软件设计软件设计上，根据功能分了几个模块编程。
模块主要有：主程序模块、外部中断0模块，外部中断1模块。
主程序：主程序先是进行一些初始化的工作，然后根据波形标志a,b,c,d,e的值进入相应的while 循环。
这样写的好处是输出的波形频率可以790多HZ。
在while循环中，单片机根据地址标志位不停低查表，然后把查得的值赋给DAC0832的数据口，然后地址标志位加一，并判断地址标志位是否等于64，如果是就置0再往下执行，如果不是直接往下执行。
然后根据频率标志位进行相应的延时。
主程序流程图中断服务程序：本程序中两个外部中断分别起到了控制波形和频率的作用。
在程序中还加入了消抖部分。
4安装调试及测量数据分析4.1调试过程;1．不通电，用万用表根据电路图仔细检查各线路连接是否正常。
2．首先是调试单片机部分，DA和运算放大器芯片不接。
用STC_ISP_V483软件通过串口下程序。
看是否可以正常下程序。
3．当可以正常下程序时，给51单片机下一个让所有I/0口一会儿输入0，延时，再输出1，以此类推。
用万用表测量各I/O口得电压是不是一会儿高，一会儿低。
4．安上DA和运算放大器芯片，给单片机下一个输出正弦波的测试程序，通过示波器看输出是否正常。
5．给单片机下一个完整的程序，分别按下S1，看波形是否改变。
按下S2，看频率是否改变。
4.2频率的测量数据：4.3出现的问题与解决的方法：1.调试单片机的串口时，发现不能正常的下程序。
我想可能是单片机坏了借了一块学习板测试了一下单片机芯片，发现可以正常下载。
这说明很可能是MAX232的电路出了问题。
我仔细查看了电路图，又上网查了下其他的MAX232的电路图，发现我的电路图和别人的不一样。
我是按照郭天翔的那本《新概念51单片机C语言教程入门、提高、开发、拓展全》第130页的串口电路画的图，电路图中MAX232的TIOU1接串口的第3脚。
而其他书上有些电路图却是MAX232的TIOU1接到了串口的第2脚。
于是我将MAX232的TIOU1接串口的第2脚，再下程序，终于可以正常下载了。
2．刚开始写的测试程序输出的波形失真很大。
我想可能是波形的ROM表里的数据值过小，导致DA输出的误差很大。
因而卧将波形的ROM表里的数据值调大，在测试时发现波形变得好多了。
3.调试波形的时候我发现矩形波的失真比较大。
我想到可能是低通滤波器的截止频率太低了，因而我将RC低通滤波器的电阻由1K换成了100欧姆，效果好了很多。
4.4系统仿真波形：矩形波锯齿波正弦波4.5效果分析：由4.2的频率理论值与实际值，可知频率在T,2T,3T,4T,5T,6T,7T,8T上频率误差很小。
最终的波形输出效果也很不错。
4.6测量仪器示波器直流稳压电源万用表5结束语基于单片机的信号发生器设计，这个信号发生器的设计中涉及到一个典型的控制过程。
