一种新型安全联轴器的设计

联轴器的设计与选用概要联轴器是一种用于连接两个轴的装置，它具有传递扭矩、消除轴间偏差、减震缓冲等功能。

在机械传动系统中起着重要的作用。

联轴器的设计与选用涉及到许多因素，包括传动扭矩、传动间距、轴直径、转速等，下面将对联轴器的设计与选用进行概要介绍。

一、联轴器的设计1.确定传动扭矩：传动扭矩是联轴器设计的重要参数，通常通过计算或测量得出。

在设计联轴器时，要考虑联轴器在运行过程中所承受的最大扭矩，以保证联轴器的安全工作。

2.选择联轴器的类型：根据传动系统的要求和实际应用情况，选择适合的联轴器类型。

常见的联轴器类型包括弹性联轴器、齿轮联轴器、膜片联轴器等。

不同类型的联轴器具有不同的特点和适用范围，要根据具体需求进行选择。

3.确定轴间偏差和角度偏差：轴间偏差和角度偏差会对联轴器的工作产生影响，因此在设计时需要充分考虑这些因素。

通过计算和测量来确定轴间偏差和角度偏差，并在设计联轴器时进行合理的补偿。

4.安装与维护考虑：在设计联轴器时，还需要考虑联轴器的安装和维护。

设计联轴器时要保证其易于安装和拆卸，方便维护和检修。

此外，还要考虑联轴器的寿命，并进行合理的配件选择。

二、联轴器的选用1.传动扭矩：根据传动系统的传动扭矩大小来选择联轴器的型号和尺寸。

联轴器的传动扭矩要大于等于传动系统的实际扭矩，以确保联轴器能够正常工作。

2.转速：根据传动系统的转速来选择联轴器的额定转速。

转速是联轴器选用的关键参数之一，过高的转速可能导致联轴器的损坏，过低的转速则可能导致联轴器的滑动。

3.传动间距：传动间距是联轴器选用的重要因素之一、传动间距的大小会影响联轴器的工作性能和寿命。

一般来说，传动间距越大，联轴器的弯曲应变越小，其工作性能和寿命也越好。

4.装配方式和安装环境：根据联轴器的装配方式和安装环境来选择适合的联轴器。

不同的装配方式和安装环境对联轴器的要求不同，需要根据实际情况进行合理选择。

总结起来，联轴器的设计与选用需要考虑传动扭矩、传动间距、轴直径、转速等因素。

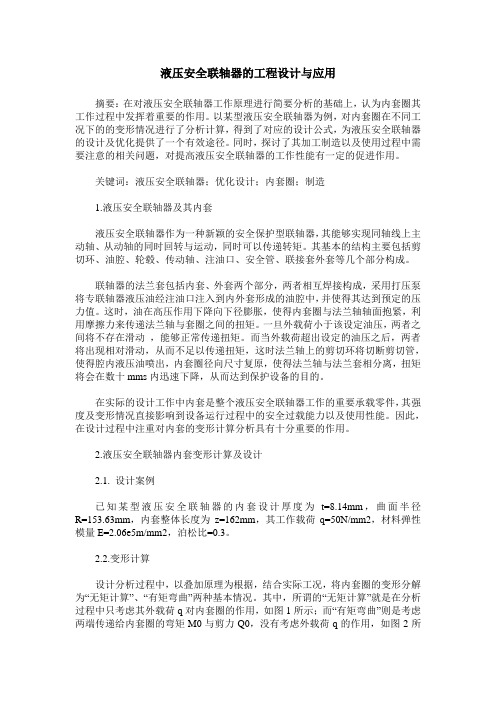

液压安全联轴器的工程设计与应用摘要：在对液压安全联轴器工作原理进行简要分析的基础上，认为内套圈其工作过程中发挥着重要的作用。

以某型液压安全联轴器为例，对内套圈在不同工况下的的变形情况进行了分析计算，得到了对应的设计公式，为液压安全联轴器的设计及优化提供了一个有效途径。

同时，探讨了其加工制造以及使用过程中需要注意的相关问题，对提高液压安全联轴器的工作性能有一定的促进作用。

关键词：液压安全联轴器；优化设计；内套圈；制造1.液压安全联轴器及其内套液压安全联轴器作为一种新颖的安全保护型联轴器，其能够实现同轴线上主动轴、从动轴的同时回转与运动，同时可以传递转矩。

其基本的结构主要包括剪切环、油腔、轮毂、传动轴、注油口、安全管、联接套外套等几个部分构成。

联轴器的法兰套包括内套、外套两个部分，两者相互焊接构成，采用打压泵将专联轴器液压油经注油口注入到内外套形成的油腔中，并使得其达到预定的压力值。

这时，油在高压作用下降向下径膨胀，使得内套圈与法兰轴轴面抱紧，利用摩擦力来传递法兰轴与套圈之间的扭矩。

一旦外载荷小于该设定油压，两者之间将不存在滑动，能够正常传递扭矩。

而当外载荷超出设定的油压之后，两者将出现相对滑动，从而不足以传递扭矩，这时法兰轴上的剪切环将切断剪切管，使得腔内液压油喷出，内套圈径向尺寸复原，使得法兰轴与法兰套相分离，扭矩将会在数十mms内迅速下降，从而达到保护设备的目的。

在实际的设计工作中内套是整个液压安全联轴器工作的重要承载零件，其强度及变形情况直接影响到设备运行过程中的安全过载能力以及使用性能。

因此，在设计过程中注重对内套的变形计算分析具有十分重要的作用。

2.液压安全联轴器内套变形计算及设计2.1. 设计案例已知某型液压安全联轴器的内套设计厚度为t=8.14mm，曲面半径R=153.63mm，内套整体长度为z=162mm，其工作载荷q=50N/mm2，材料弹性模量E=2.06e5m/mm2，泊松比=0.3。
