现代电气控制及PLC应用技术习题（第2版）编著：王永华第1章、《电器控制系统常用器件》思考题与练习题1.01、电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式的低压电器。
就其结构而言，大都由三个主要部分组成，即触头、灭弧装置和电磁机构。
触头：触头是一切有触点电器的执行部件。
电器通过触头的动作来接通或断开被控制电路。
触头通常由动、静触点组合而成。
灭弧装置：保护触头系统，降低损伤，提高分断能力，保证电器工作安全可靠。
电磁机构：电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通或分断。
1.02、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答：电磁机构的工作原理常用吸力特性和反力特性来表征。
吸力特性：电磁机构使衔铁吸合的力与气隙长度的关系曲线称做吸力特性;反力特性：电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称做反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
但也不能过大，否则衔铁吸合时运动速度过大，会产生很大的冲击力，使衔铁与铁芯柱端面造成严重的机械磨损。
此外，过大的冲击力有可能使触点产生弹跳现象，导致触点的熔焊或磨损，降低触点的使用寿命。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近，如图1-8所示。
1、直流电磁机构吸力特性；2、交流电磁机构吸力特性；3、反力特性；4、剩磁吸力特性1-8吸力特性和反力特性对于直流电磁机构，当切断激磁电流以释放衔铁时，其反力特性必须大于剩磁吸力，才能保证衔铁可靠释放。
1.03、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?答：短路环的作用是把铁芯中的磁通分为两部分，即不穿过短路环的Φ1和穿过短路环的Φ2，Φ2为原磁通与短路环中感生电流产生的磁通的叠加，且相位上也滞后Φ1，电磁机构的吸力F为它们产生的吸力F1、F2的合力。

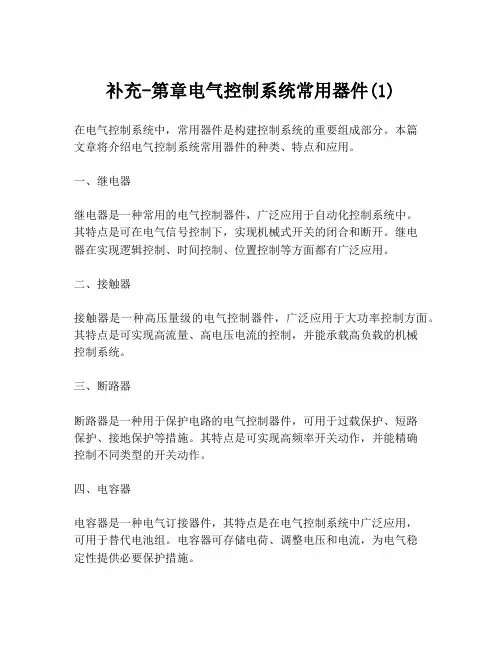

补充-第章电气控制系统常用器件(1)在电气控制系统中，常用器件是构建控制系统的重要组成部分。
本篇文章将介绍电气控制系统常用器件的种类、特点和应用。
一、继电器继电器是一种常用的电气控制器件，广泛应用于自动化控制系统中。
其特点是可在电气信号控制下，实现机械式开关的闭合和断开。
继电器在实现逻辑控制、时间控制、位置控制等方面都有广泛应用。
二、接触器接触器是一种高压量级的电气控制器件，广泛应用于大功率控制方面。
其特点是可实现高流量、高电压电流的控制，并能承载高负载的机械控制系统。
三、断路器断路器是一种用于保护电路的电气控制器件，可用于过载保护、短路保护、接地保护等措施。
其特点是可实现高频率开关动作，并能精确控制不同类型的开关动作。
四、电容器电容器是一种电气订接器件，其特点是在电气控制系统中广泛应用，可用于替代电池组。
电容器可存储电荷、调整电压和电流，为电气稳定性提供必要保护措施。
五、LED灯LED灯是一种照明设备，其特点是能够在较少的能量消耗下，提供高照度的照明效果。
LED灯广泛应用于照明系统中，其优秀的性能特点为照明系统的能效提供了有力的支持。
六、传感器传感器是一种可控测系统，其特点是能够将物理量转换成电信号量进行控制。
传感器在实现环境监测、压力控制、热量调节、运动控制等方面都有广泛应用。
总结：电气控制系统常用器件是构建自动化控制系统的重要组成部分，不同种类的器件在不同应用场景中具有不同的优势和特点。
综合运用不同种类的器件，可以实现电气控制系统的高效稳定运行，为各大产业的自动化控制提供有力支持。

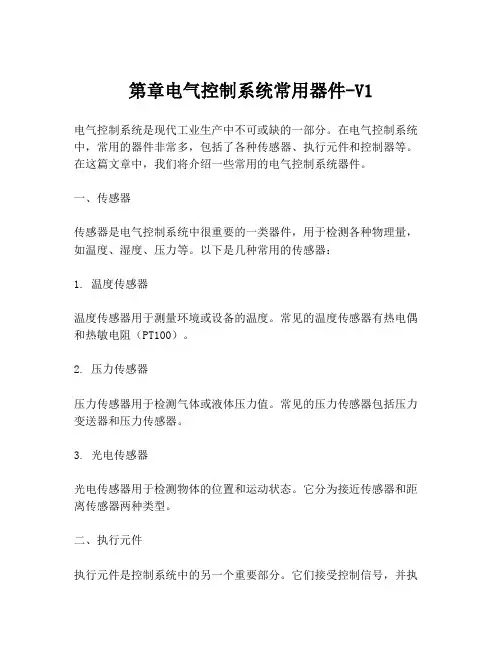

第章电气控制系统常用器件-V1
电气控制系统是现代工业生产中不可或缺的一部分。
在电气控制系统中，常用的器件非常多，包括了各种传感器、执行元件和控制器等。
在这篇文章中，我们将介绍一些常用的电气控制系统器件。
一、传感器
传感器是电气控制系统中很重要的一类器件，用于检测各种物理量，如温度、湿度、压力等。
以下是几种常用的传感器：
1. 温度传感器
温度传感器用于测量环境或设备的温度。
常见的温度传感器有热电偶和热敏电阻（PT100）。
2. 压力传感器
压力传感器用于检测气体或液体压力值。
常见的压力传感器包括压力变送器和压力传感器。
3. 光电传感器
光电传感器用于检测物体的位置和运动状态。
它分为接近传感器和距离传感器两种类型。
二、执行元件
执行元件是控制系统中的另一个重要部分。
它们接受控制信号，并执
行相应的操作。
以下是两种常用的执行元件：
1. 电磁阀
电磁阀用于控制气体和液体的流动。
它的工作原理是通过通电时产生的电磁力来控制阀门的开关。
2. 电动机
电动机是控制系统中最常用的执行元件之一。
根据应用情况的不同，可以使用直流电动机或交流电动机。
三、PLC控制器
PLC（可编程逻辑控制器）是工业自动化中非常重要的控制器。
它能够集成传感器和执行元件，并且具有高度的可编程性和灵活性。
以上是电气控制系统中常用的几种器件。
这些器件的选择和使用将影响整个系统的运行效率和稳定性。
因此，在设计和选择电气控制系统时，应根据实际应用情况合理选择。

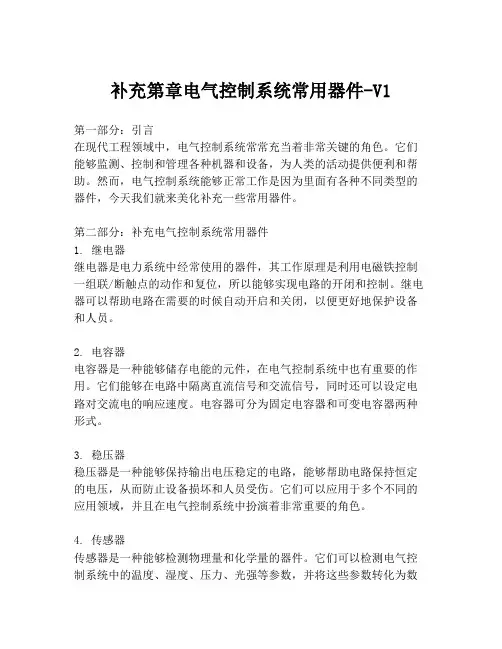

补充第章电气控制系统常用器件-V1第一部分：引言在现代工程领域中，电气控制系统常常充当着非常关键的角色。
它们能够监测、控制和管理各种机器和设备，为人类的活动提供便利和帮助。
然而，电气控制系统能够正常工作是因为里面有各种不同类型的器件，今天我们就来美化补充一些常用器件。
第二部分：补充电气控制系统常用器件1. 继电器继电器是电力系统中经常使用的器件，其工作原理是利用电磁铁控制一组联/断触点的动作和复位，所以能够实现电路的开闭和控制。
继电器可以帮助电路在需要的时候自动开启和关闭，以便更好地保护设备和人员。
2. 电容器电容器是一种能够储存电能的元件，在电气控制系统中也有重要的作用。
它们能够在电路中隔离直流信号和交流信号，同时还可以设定电路对交流电的响应速度。
电容器可分为固定电容器和可变电容器两种形式。
3. 稳压器稳压器是一种能够保持输出电压稳定的电路，能够帮助电路保持恒定的电压，从而防止设备损坏和人员受伤。
它们可以应用于多个不同的应用领域，并且在电气控制系统中扮演着非常重要的角色。
4. 传感器传感器是一种能够检测物理量和化学量的器件。
它们可以检测电气控制系统中的温度、湿度、压力、光强等参数，并将这些参数转化为数字信号或者模拟信号。
传感器可以用作反馈信号，帮助控制电路中的行为，从而实现对设备的保护和操作。
第三部分：结论以上这些常用器件，在电气控制系统中都有着重要的作用。
它们能够帮助电路实现更好的控制、保护和监测，保障设备和人员的安全和正常运作。
因此，在设计和维护电气控制系统时，需要对这些器件有充分的了解，以确保电路的可靠性和高效性。
![补充-第1章电气控制系统常用器件[1]](https://uimg.taocdn.com/90ce5dfb580216fc710afd14.webp)
第章电气控制系统常用器件(1)电气控制系统是自动化控制技术中重要的一个领域，其的设计需要合适的器件进行支持。
这些器件可以帮助我们实现精确的控制，为我们提供信号和驱动动力。
在这篇文章中，我们将介绍电气控制系统中常用的器件。
1. 继电器继电器是一种可以将一个电路输出信号控制另一个电路的开/关控制器。
其可以被用于许多不同的应用，如控制电机，灯光等等。
继电器的可靠性较高，并且具有长寿命。
由于其可以控制高电压，高电流负载，因此在工业应用中广泛使用。
2. 开关开关是可以用来切断或连接电路的器件。
其可以通过物理机械动作或电子信号转换来实现。
开关可以用于控制灯光，电机，或用作保险丝的作用，以防止过压或过流。
3. 传感器传感器是一种能够将环境物理量和变量转化成电信号的器件。
其可以感知温度、湿度、气压、光强度等等环境信息。
传感器可以被用来检测物体的位置，检测溢水，或检测烟雾等等。
因此，在工业应用中，传感器的应用非常广泛。
4. PLC可编程逻辑控制器PLC是一种电子计算器，可以对复杂的控制流程进行编程。
其的主要优点是高可靠性、高精度和可编程性。
使用PLC可编程逻辑控制器，可以实现监视和控制工作流程，从而提高工作效率和生产效益。
5. 伺服电机伺服电机是一种可以通过外部控制输入信号来实现高精度定位和控制的电机。
通常用于需要高精度和高速度的工作环境中，如半导体制造，机床加工等等。
伺服电机可以通过PID控制算法，根据信号传感器输入的位置信号，精确控制电机的位置和运动。
总之，电气控制领域的器件种类非常多，具有不同的特点和应用。
而了解常用器件的特性和使用场景，对电气控制系统的设计非常有帮助。
通过恰当地选择和使用器件，可以提高工作效率，减少故障发生。
