第三章电气控制系统常用器件

电气控制系统简介电气控制系统是指一系列由电气元件、电气设备、电子器件（如PLC等）和计算机控制系统等组成的系统，用来控制电气设备和工业过程。

其作用是通过电气信号来控制和调节设备的运行，以实现对生产过程的自动化控制，提高生产效率和质量。

本文将从电气控制系统的概述、特点、组成、分类、应用等方面进行介绍。

1. 概述电气控制系统是指以电气信号为输入信号，以电气控制信号或电动机等为输出信号，对所控制的机械、电气设备进行控制和调节的系统。

其与传统的机械控制系统或液压控制系统相比，具有精度高、速度快、灵活性好等优点。

2. 特点（1）可编程性：电气控制系统可根据不同控制要求和设备特性进行灵活编程，实现多种工艺过程的自动化控制。

（2）集成性：电气控制系统可将多个控制功能集成在一起，形成一个整体化的控制系统，方便集中管理和控制。

（3）精度高：电气控制系统采用数字信号和高精度的传感器进行控制和调节，其控制精度高，可达到微小误差范围。

（4）速度快：电气控制系统的响应时间短，因此可以实现快速、准确的控制。

3. 组成电气控制系统由三大部分组成，分别是控制器件、执行器件和传感器件。

（1）控制器件：控制器件是电气控制系统的核心部分，负责执行控制命令以及进行数据处理和存储。

常用的控制器件有PLC、DCS、PC等控制器。

（2）执行器件：执行器件是根据控制命令完成具体控制操作的设备。

例如电动机、液压马达等。

（3）传感器件：传感器件用于将被控制的物理量转化为电气信号，用于控制和调节。

例如温度传感器、压力传感器等。

4. 分类电气控制系统可以按照特定的分类标准进行分类，常见的分类方式有以下几种：（1）按照控制特点分类：可以分为开环控制系统和闭环控制系统。

开环控制系统是指以输入信号和控制命令为前提，直接将控制信号输出到执行器件上驱动设备运行，没有对输出量进行闭环控制的过程。

闭环控制系统则是指在开环控制系统的基础上，通过传感器件测量输出量，反馈到控制器件中，实现输出量的准确控制。

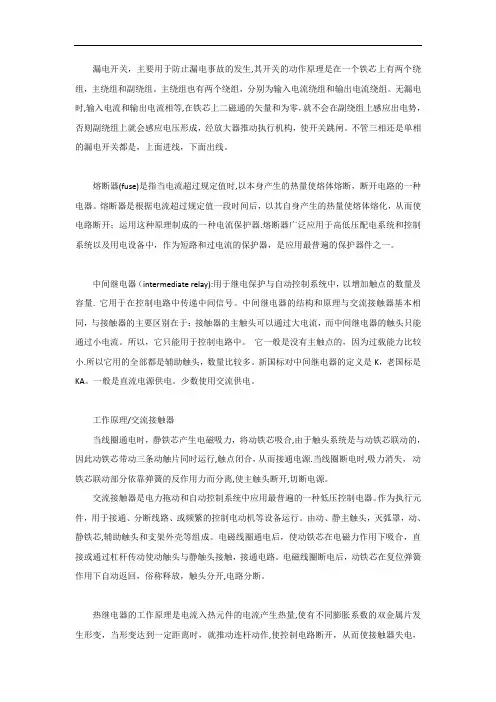

漏电开关，主要用于防止漏电事故的发生,其开关的动作原理是在一个铁芯上有两个绕组，主绕组和副绕组。

主绕组也有两个绕组，分别为输入电流绕组和输出电流绕组。

无漏电时,输入电流和输出电流相等,在铁芯上二磁通的矢量和为零，就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大器推动执行机构，使开关跳闸。

不管三相还是单相的漏电开关都是，上面进线，下面出线。

熔断器(fuse)是指当电流超过规定值时,以本身产生的热量使熔体熔断，断开电路的一种电器。

熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器.熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

中间继电器（intermediate relay):用于继电保护与自动控制系统中，以增加触点的数量及容量. 它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小.所以它用的全部都是辅助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

工作原理/交流接触器当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合,由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行,触点闭合，从而接通电源.当线圈断电时,吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。

作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。

由动、静主触头，灭弧罩，动、静铁芯,辅助触头和支架外壳等组成。

电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。

第三章3.1交流接触器有何用途，主要由哪几部分组成，各起什么作用？解答：交流接触器用于频繁地接通或断开交流主电路， 大容量控制电路等大 电流电路的自动切换电器。

具有远距离操作功能和失压 （欠压）保护功能。

主要有电磁机构、主触头及灭弧罩、辅助触头、反力装置、支架和底座等几 部分组成。

接触器的执行机构用来接通或者断开被控制电路，主触头接通或断开 主电路，辅助触头接通或断开控制电路。

接触器的判断部分为反力装置，它由释 放弹簧和触点弹簧组成，支架和底座用于接触器的固定和安装。

3.2接触器的选用原则是什么？解答：选用接触器主要是从接触器类型、额定电流、额定电压、吸引线圈额 定电压和触头数量等方面综合选择。

首先要根据所控制负载的性质（交流还是直 流）选择接触器的类型；额定电压一般大于或等于负载回路额定电压； 额定电流 根据可能告知对象的工作情况而定；吸引线圈的额定电压根据控制回路电压选 择；触头数量和种类选择应满足主电路和控制电路要求。

3.3电磁式接触器和继电器有何异同？解答：二者结构和原来基本相同。

主要区别是接触器只有在一定的电压信号 作用下动作，而继电器的输入量可以是各种物理量。

接触器的主要作用是控制主 电路的通断，所以它强化执行功能，而继电器实现对各种信号的感测， 所以它强 化感测的灵敏性、动作的准确性和反应的快速性。

接触器触点有祝福触点之分， 有灭弧装置，而继电器没有。

3.4过电压继电器和欠电流继电器有何异同？解答：二者都可用来对线路进行保护。

过电压继电器主要用于电离拖动系统 的电压保护和控制，使用时线圈与负载并联，在电路正常工作时，衔铁处于释放 状态，当电压升至额定电压的 110%-115%时，衔铁吸合；而欠电流继电器主要 用于电机、变压器和输电线的过负荷和短路保护线路中， 使用时与北侧电路串联， 当电路正常工作时，衔铁处于吸合状态，电流低于规定值时，衔铁释放。

3.5中间继电器在电路中起什么作用？解答：中间继电器在电路中主要作用是当其他继电器触头对数或容量不够 时，可借助中间继电器来扩大它们的触头数或容量，起到中间装换作用。

电气控制系统常用器件1. 引言在现代电气控制系统中，常用的器件有很多种。

这些器件在控制系统中起着至关重要的作用，用于实现信号的传输、转换、放大和控制等功能。

本文将介绍几种电气控制系统常用的器件，包括继电器、传感器、电容器和电位器等。

2. 继电器继电器是一种电控制器件，能够控制较大功率的电路。

它通过控制一个小电流来开关一个较大功率电路，起到电路分离和电路控制的作用。

继电器主要由电磁线圈、触点和固态继电器三部分组成。

其中，电磁线圈通过通电产生磁场，使触点闭合或断开，从而实现电路的开关控制。

继电器广泛应用于电气控制系统中，用于实现信号的转换、放大和控制等功能。

常见的继电器有通用继电器、时间继电器和热继电器等。

3. 传感器传感器是一种能够感知和测量物理量的器件，常用于电气控制系统中的信号采集与处理。

传感器可以将非电信号转换为电信号，并将其传输给控制器进行处理。

常见的传感器有温度传感器、湿度传感器、速度传感器和压力传感器等。

传感器在电气控制系统中的应用非常广泛。

例如，在自动化生产线上，温度传感器用于监测生产过程中的温度变化，根据温度信号控制加热设备。

压力传感器常用于液压系统中，用于检测系统中的压力变化，并控制液压系统的工作。

传感器在电气控制系统中起到了至关重要的作用。

4. 电容器电容器是一种存储电能的器件，由两个导体之间的绝缘介质组成。

电容器的主要作用是存储和释放电能，用于平衡和稳定电路中的电压和电流。

电容器根据其结构和性能的不同，可以分为固定电容器和变容电容器。

在电气控制系统中，电容器常常用于电路的滤波、维持电压稳定、储能和启动等方面。

例如，在直流电源电路中，电容器可以起到平滑输出电压的作用，使电路工作更加稳定。

5. 电位器电位器是一种可变电阻器件，由固定电阻和滑动触点组成。

通过调节触点位置，可以改变电位器的电阻值，从而改变电路中的电压或电流。

电位器常用于调节电路中的电压、电流和增益等参数。

在电气控制系统中，电位器常用于电压和电流的调节。

第章电气控制系统常用器件(1)电气控制系统是自动化控制技术中重要的一个领域，其的设计需要合适的器件进行支持。

这些器件可以帮助我们实现精确的控制，为我们提供信号和驱动动力。

在这篇文章中，我们将介绍电气控制系统中常用的器件。

1. 继电器继电器是一种可以将一个电路输出信号控制另一个电路的开/关控制器。

其可以被用于许多不同的应用，如控制电机，灯光等等。

继电器的可靠性较高，并且具有长寿命。

由于其可以控制高电压，高电流负载，因此在工业应用中广泛使用。

2. 开关开关是可以用来切断或连接电路的器件。

其可以通过物理机械动作或电子信号转换来实现。

开关可以用于控制灯光，电机，或用作保险丝的作用，以防止过压或过流。

3. 传感器传感器是一种能够将环境物理量和变量转化成电信号的器件。

其可以感知温度、湿度、气压、光强度等等环境信息。

传感器可以被用来检测物体的位置，检测溢水，或检测烟雾等等。

因此，在工业应用中，传感器的应用非常广泛。

4. PLC可编程逻辑控制器PLC是一种电子计算器，可以对复杂的控制流程进行编程。

其的主要优点是高可靠性、高精度和可编程性。

使用PLC可编程逻辑控制器，可以实现监视和控制工作流程，从而提高工作效率和生产效益。

5. 伺服电机伺服电机是一种可以通过外部控制输入信号来实现高精度定位和控制的电机。

通常用于需要高精度和高速度的工作环境中，如半导体制造，机床加工等等。

伺服电机可以通过PID控制算法，根据信号传感器输入的位置信号，精确控制电机的位置和运动。

总之，电气控制领域的器件种类非常多，具有不同的特点和应用。

而了解常用器件的特性和使用场景，对电气控制系统的设计非常有帮助。

通过恰当地选择和使用器件，可以提高工作效率，减少故障发生。

补充第章电气控制系统常用器件-V1第一部分：引言在现代工程领域中，电气控制系统常常充当着非常关键的角色。

它们能够监测、控制和管理各种机器和设备，为人类的活动提供便利和帮助。

然而，电气控制系统能够正常工作是因为里面有各种不同类型的器件，今天我们就来美化补充一些常用器件。

第二部分：补充电气控制系统常用器件1. 继电器继电器是电力系统中经常使用的器件，其工作原理是利用电磁铁控制一组联/断触点的动作和复位，所以能够实现电路的开闭和控制。

继电器可以帮助电路在需要的时候自动开启和关闭，以便更好地保护设备和人员。

2. 电容器电容器是一种能够储存电能的元件，在电气控制系统中也有重要的作用。

它们能够在电路中隔离直流信号和交流信号，同时还可以设定电路对交流电的响应速度。

电容器可分为固定电容器和可变电容器两种形式。

3. 稳压器稳压器是一种能够保持输出电压稳定的电路，能够帮助电路保持恒定的电压，从而防止设备损坏和人员受伤。

它们可以应用于多个不同的应用领域，并且在电气控制系统中扮演着非常重要的角色。

4. 传感器传感器是一种能够检测物理量和化学量的器件。

它们可以检测电气控制系统中的温度、湿度、压力、光强等参数，并将这些参数转化为数字信号或者模拟信号。

传感器可以用作反馈信号，帮助控制电路中的行为，从而实现对设备的保护和操作。

第三部分：结论以上这些常用器件，在电气控制系统中都有着重要的作用。

它们能够帮助电路实现更好的控制、保护和监测，保障设备和人员的安全和正常运作。

因此，在设计和维护电气控制系统时，需要对这些器件有充分的了解，以确保电路的可靠性和高效性。
