实验一汽车灯光照明系统综合实训分析解析

一、实训背景随着汽车行业的快速发展，汽车灯光系统作为汽车的重要组成部分，其安全性和功能性越来越受到重视。

为了提高学生对汽车灯光系统的认识和操作技能，本实训课程针对汽车灯光系统进行了一系列的实验和操作训练。

二、实训目的1. 了解汽车灯光系统的基本组成和工作原理；2. 掌握汽车灯光系统的维护和检修方法；3. 培养学生的动手能力和实际操作技能；4. 提高学生对汽车灯光系统的安全意识和责任感。

三、实训内容1. 汽车灯光系统概述（1）汽车灯光系统的组成：汽车灯光系统主要由前照灯、雾灯、转向灯、尾灯、牌照灯、仪表灯、车内照明灯等组成。

（2）汽车灯光系统的工作原理：汽车灯光系统通过电源向灯光提供电能，使灯光发光，实现照明、信号、警示等功能。

2. 汽车灯光系统的维护（1）定期检查灯光系统的完整性，确保无损坏、无松动现象。

（2）定期检查灯光亮度，如发现亮度不足，应及时更换灯泡。

（3）定期检查灯光的清洁度，确保灯光清晰可见。

（4）定期检查灯光系统的线路，防止短路、漏电等故障。

3. 汽车灯光系统的检修（1）检查灯泡是否损坏，如有损坏，应及时更换。

（2）检查灯光线路是否接触良好，如有松动、老化现象，应及时修复。

（3）检查灯光系统是否短路，如有短路现象，应及时排除。

（4）检查灯光系统是否漏电，如有漏电现象，应及时修复。

4. 汽车灯光系统的故障诊断与排除（1）根据灯光系统的故障现象，初步判断故障原因。

（2）使用诊断仪器对灯光系统进行检测，确定故障点。

（3）针对故障点进行维修，排除故障。

四、实训过程1. 实训准备（1）了解实训课程内容和要求。

（2）熟悉实训设备和工具的使用方法。

（3）分组进行实训，明确各成员的职责。

2. 实训实施（1）讲解汽车灯光系统的基本组成和工作原理。

（2）指导学生进行灯光系统的维护和检修。

（3）进行灯光系统的故障诊断与排除实验。

（4）学生分组进行实际操作，教师进行指导。

3. 实训总结（1）学生汇报实训过程中的心得体会。

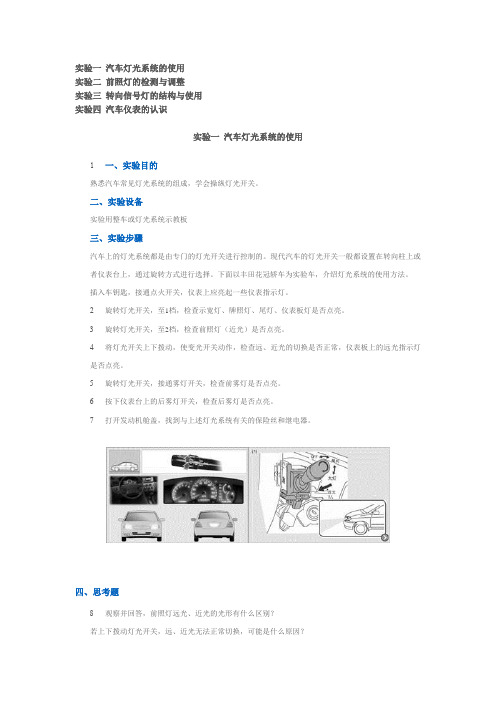

实验一汽车灯光系统的使用实验二前照灯的检测与调整实验三转向信号灯的结构与使用实验四汽车仪表的认识实验一汽车灯光系统的使用1一、实验目的熟悉汽车常见灯光系统的组成，学会操纵灯光开关。

二、实验设备实验用整车或灯光系统示教板三、实验步骤汽车上的灯光系统都是由专门的灯光开关进行控制的。

现代汽车的灯光开关一般都设置在转向柱上或者仪表台上，通过旋转方式进行选择。

下面以丰田花冠轿车为实验车，介绍灯光系统的使用方法。

插入车钥匙，接通点火开关，仪表上应亮起一些仪表指示灯。

2旋转灯光开关，至1档，检查示宽灯、牌照灯、尾灯、仪表板灯是否点亮。

3旋转灯光开关，至2档，检查前照灯（近光）是否点亮。

4将灯光开关上下拨动，使变光开关动作，检查远、近光的切换是否正常，仪表板上的远光指示灯是否点亮。

5旋转灯光开关，接通雾灯开关，检查前雾灯是否点亮。

6按下仪表台上的后雾灯开关，检查后雾灯是否点亮。

7打开发动机舱盖，找到与上述灯光系统有关的保险丝和继电器。

四、思考题8观察并回答，前照灯远光、近光的光形有什么区别？若上下拨动灯光开关，远、近光无法正常切换，可能是什么原因？实验二前照灯的检测与调整一、实验目的知道前照灯检测的意义，学会前照灯的检测方法，能对检测数据进行分析。

二、实验设备实验用整车或灯光系统示教板，前照灯检测仪三、实验步骤前照灯光束的检测与调整应在较暗的环境中进行，检测与调整之前应做到场地平整，车辆空载，轮胎气压符合规定，乘坐一名驾驶员。

将被测车辆停置于检测仪前方并与屏幕垂直，使前照灯基准中心距离屏幕3m，分别测量左、右前照灯，远、近光束的水平和垂直照射方位的偏移量，以及发光强度。

标准如下：1．水平方向左灯：向左偏不大于10cm/dam(0.6°)；向右偏不大于17cm/dam(1°)。

右灯：向左或向右偏均不大于17cm/dam(1°)。

若不符合标准应进行调整——调整可通过旋转灯罩后方的螺钉来完成。

一、实训背景随着我国汽车产业的快速发展，车灯作为汽车的重要组成部分，其性能和品质要求越来越高。

为了提高自身对车灯性能和制造工艺的认识，我参加了为期一个月的车灯实训。

本次实训旨在通过实际操作，掌握车灯的结构、原理、制造工艺以及检测方法，提高自己的实践能力。

二、实训内容1. 车灯基础知识实训期间，我们学习了车灯的分类、结构、原理及性能要求。

车灯主要包括前照灯、雾灯、转向灯、尾灯等。

其中，前照灯是车灯中最重要的部分，主要负责在夜间或恶劣天气条件下照亮前方道路，提高行车安全。

2. 车灯制造工艺实训中，我们了解了车灯的制造工艺流程，包括模具设计、注塑、焊接、装配、涂装等环节。

通过对这些环节的学习，我们掌握了车灯制造的各个环节要点。

3. 车灯检测方法实训期间，我们学习了车灯的检测方法，包括外观检测、光束检测、电气性能检测等。

这些检测方法可以帮助我们判断车灯的质量和性能是否符合要求。

4. 车灯故障分析与维修实训中，我们学习了车灯常见的故障现象、原因及维修方法。

通过分析故障原因，我们掌握了如何解决车灯故障，提高维修技能。

三、实训过程1. 车灯装配实训在实训过程中，我们首先进行了车灯装配实训。

在老师的指导下，我们按照车灯装配工艺流程，完成了车灯的装配。

在这个过程中，我们学习了车灯各部件的安装顺序、注意事项及装配技巧。

2. 车灯检测实训接下来，我们进行了车灯检测实训。

通过使用专业的检测设备，我们对车灯进行了外观、光束、电气性能等方面的检测。

在检测过程中，我们掌握了检测设备的操作方法，提高了自己的检测技能。

3. 车灯故障分析与维修实训最后，我们进行了车灯故障分析与维修实训。

在实训过程中，我们通过分析车灯故障现象，找到了故障原因，并进行了相应的维修。

通过这次实训，我们提高了自己的故障诊断和维修能力。

四、实训收获1. 提高了专业知识水平通过本次实训，我对车灯的结构、原理、制造工艺及检测方法有了更深入的了解，提高了自己的专业知识水平。

一、引言随着汽车工业的快速发展，汽车灯光系统在汽车中的作用日益重要。

它不仅关系到行车安全，还直接影响到汽车的舒适性。

为了更好地理解和掌握汽车灯光系统的原理和操作，我们进行了汽车灯光实训。

本报告将详细记录实训过程、实训内容以及实训心得。

二、实训目的1. 理解汽车灯光系统的基本组成和功能。

2. 掌握汽车电路图的阅读方法。

3. 学会汽车灯光系统的检修和维护。

4. 提高实际操作技能，为今后从事汽车维修工作打下基础。

三、实训内容1. 汽车灯光系统基本组成汽车灯光系统主要由以下几部分组成：- 照明系统：包括前照灯、前雾灯、示宽灯、尾灯、牌照灯等。

- 制动系统：包括制动灯、危险报警灯等。

- 转向系统：包括转向信号灯。

- 内部照明系统：包括仪表盘照明、门灯、阅读灯等。

2. 汽车电路图阅读通过学习汽车电路图，了解各个灯光元件之间的连接关系，为后续的检修和维护提供依据。

3. 汽车灯光系统检修- 检查灯光系统各部件是否完好，包括灯泡、线路、连接器等。

- 检查灯光系统电路是否正常，包括熔断器、保险丝等。

- 使用万用表等工具检测灯光系统电压、电流等参数。

- 根据故障现象，判断故障原因并进行修复。

4. 汽车灯光系统维护- 定期更换灯泡，确保灯光亮度适中。

- 清洁灯光系统各部件，防止灰尘和污垢影响灯光效果。

- 检查灯光系统线路，防止短路和漏电现象。

四、实训过程1. 理论学习首先，我们学习了汽车灯光系统的基本组成、工作原理以及相关电路图。

通过查阅资料、观看教学视频等方式，掌握了汽车灯光系统的相关知识。

2. 实操训练在老师的指导下，我们进行了以下实操训练：- 拆卸和安装汽车灯光系统各部件。

- 阅读和分析汽车电路图。

- 使用万用表等工具检测灯光系统电压、电流等参数。

- 诊断和修复灯光系统故障。

3. 总结与反思通过实训，我们深刻认识到汽车灯光系统在汽车中的重要性。

同时，也发现了自己在理论知识和实操技能方面存在的不足。

在今后的学习中，我们将更加努力，不断提高自己的专业素养。

一、实训目的通过本次实训，使学生了解汽车灯光系统的基本组成、工作原理及维修方法，掌握汽车灯光系统的调试与故障诊断技术，提高学生的实际操作能力。

二、实训时间2022年X月X日至2022年X月X日三、实训地点汽车维修实训室四、实训内容1. 汽车灯光系统概述（1）汽车灯光系统的作用汽车灯光系统是汽车的重要组成部分，主要作用是提供照明、信号和装饰等功能。

照明功能包括道路照明、车内照明等；信号功能包括转向信号、制动信号、危险信号等；装饰功能包括车身装饰、车标照明等。

（2）汽车灯光系统的组成汽车灯光系统主要由以下几部分组成：1）照明系统：包括前照灯、前雾灯、后雾灯、车内照明灯、仪表照明灯等。

2）信号系统：包括转向信号灯、制动信号灯、危险信号灯、倒车灯等。

3）控制单元：包括灯光开关、继电器、传感器等。

4）电源：包括蓄电池、发电机等。

2. 汽车灯光系统实训（1）实训内容1）观察汽车灯光系统实物，了解其组成及各部件的功能。

2）学习汽车灯光系统电路图，掌握各部件之间的连接关系。

3）学习汽车灯光系统的工作原理，了解各部件之间的协同作用。

4）进行汽车灯光系统调试，包括灯光亮度调节、灯光角度调整等。

5）进行汽车灯光系统故障诊断，包括灯光不亮、灯光闪烁、灯光异常等。

（2）实训步骤1）观察汽车灯光系统实物，了解其组成及各部件的功能。

2）学习汽车灯光系统电路图，掌握各部件之间的连接关系。

3）学习汽车灯光系统的工作原理，了解各部件之间的协同作用。

4）进行灯光亮度调节实训：①打开汽车电源，检查灯光开关是否正常。

②调节灯光亮度旋钮，观察灯光亮度是否发生变化。

③调整灯光亮度，使其达到规定要求。

5）进行灯光角度调整实训：①打开汽车电源，检查灯光开关是否正常。

②调整灯光角度调节机构，观察灯光角度是否发生变化。

③调整灯光角度，使其达到规定要求。

6）进行汽车灯光系统故障诊断实训：①观察灯光不亮现象，分析故障原因。

②检查相关部件，如灯泡、电路等。

汽车灯光实训报告汽车灯光实训报告本次实训主要内容是学习汽车灯光的基础知识和实际操作。

汽车灯光作为道路交通安全的重要组成部分，必须具备良好的亮度、照射范围和灵活性。

本次实训以实际操作为主线，辅以基础知识的讲解，旨在提高本组同学的汽车灯光维修和调试能力。

一、实训装置为了让同学们更好地理解汽车灯光的原理和构造，我们准备了一辆教学用汽车和一套组成完整灯光系统的引导实训装置，装置包括前大灯组、后尾灯组、转向灯组、雾灯、感应灯等多个灯光设备。

二、实训内容本次实训主要包括以下内容：1. 汽车灯光的类型和原理汽车灯光分为远光灯、近光灯和转向灯等多种类型。

不同类型的灯光在照明范围、照度和亮度等方面有所不同。

灯光的原理也不同。

近光灯的原理是通过凸透镜将光线聚焦，而远光灯则需要运用反射镜来实现高强度光线的发射。

2. 汽车灯光的调试和校验方法随着车辆的使用时间和行驶里程的增加，汽车灯光容易出现偏差、不匀和灯泡烧坏等问题。

对汽车灯光进行定期的调试和校验尤为重要。

我们在实训中学习了灯光调试和校验的方法，主要包括使用万能表和光度计等工具进行测量、调整灯光的角度和范围等。

3. 常见故障和维修处理由于汽车灯光是数码式控制的，因此在行驶过程中容易出现不亮、闪烁、灯泡烧坏等故障。

在实训中，我们通过模拟常见故障进行了实际操作，并学习了相应的维修处理方法。

当近光灯亮度不够时可以通过调整聚光灯片、更换较亮的灯泡等方法来解决问题。

三、实训成果通过此次实训，我们同学不仅对汽车灯光的基础知识有了更深刻的了解，还掌握了汽车灯光的调试和校验方法，并能够处理常见的故障。

实训中也增强了我们的团队合作意识和实际操作能力。

四、实训总结汽车灯光实训是对大学生交通安全意识和技能的重要培训内容，在提高同学们自我保护能力的也为以后从事汽车维修工作的同学提供了宝贵的经验和知识储备。

建议在今后的大学实训中，加强对汽车灯光维修技能的培训和实践操作，全面提高同学们的交通安全意识和技能水平。

汽车照明系统实训报告
首先，汽车照明系统是车辆中非常重要的一个部分，负责提供安全可
靠的车灯照明效果，保障驾驶人员的视觉安全。

本次实训主要涉及到汽车前照灯、刹车灯、示宽灯、后尾灯等车灯的
检查、维修和替换等工作。

在实训中，我从以下几个方面进行了学习和实践：
一、对汽车照明系统的认识和理解。

汽车照明系统一般包括前照灯、示宽灯、刹车灯、雾灯、后尾灯等部分。

其中，前照灯的主要作用是提供在黑夜或低能见度条件下的照明，刹
车灯则用于向后面行驶的车辆和行人发出刹车信号。

了解这些可以帮助我
更好地理解汽车照明系统的工作原理。

二、熟悉汽车照明系统的各种故障和维修方法。

根据实际情况，汽车照明系统可能会出现灯泡烧坏、灯罩破裂、电路
短路等问题。

通过实验，我学习了更换灯泡、拆卸安装灯罩、修复电路等
实用技能。

三、操作专业设备。

在汽车维修行业中，专业工具的使用非常重要。

通过实验，我掌握了
使用多用途打气筒、轮胎拆装机等工具替换汽车轮胎的技巧,了解了安全
操作和保养维护的重要性。

总之，在这次实训中，我不仅学习了汽车照明系统的各种故障和维修
方法，还能够操作专业设备对汽车进行检查和维修。

通过这些实践，我对
汽车维修有了更深入的认识与理解，也为我今后的工作奠定了坚实的基础。

一、引言随着汽车工业的不断发展，汽车灯光系统在汽车中的地位日益重要。

汽车灯光不仅关系到驾驶员和乘客的行车安全，还影响着汽车的行驶舒适性和外观美观。

为了提高对汽车灯光系统的认知，我们开展了为期一周的汽车灯光认知实训，以下是实训报告。

二、实训目的1. 了解汽车灯光系统的组成及工作原理；2. 掌握汽车灯光的检测与维修方法；3. 提高实际操作能力，为今后从事汽车维修工作打下基础。

三、实训内容1. 汽车灯光系统组成及工作原理汽车灯光系统主要由以下部分组成：（1）照明灯：包括前照灯、雾灯、示宽灯、牌照灯、位置灯等；（2）信号灯：包括转向灯、危险报警灯、制动灯等；（3）车内照明：包括仪表盘照明、阅读灯、顶灯等；（4）辅助照明：包括备胎照明、行李箱照明等。

汽车灯光系统的工作原理是利用电流通过灯丝或其他发光元件产生光线，达到照明、警示、装饰等目的。

2. 汽车灯光检测与维修方法（1）照明灯检测照明灯的检测主要包括亮度、色温、一致性等方面的检测。

检测方法如下：1）亮度检测：使用亮度计测量照明灯的亮度，与标准值进行对比；2）色温检测：使用色温计测量照明灯的色温，与标准值进行对比；3）一致性检测：检测照明灯的亮度、色温等参数是否一致。

（2）信号灯检测信号灯的检测主要包括亮度、闪烁频率、一致性等方面的检测。

检测方法如下：1）亮度检测：使用亮度计测量信号灯的亮度，与标准值进行对比；2）闪烁频率检测：使用示波器检测信号灯的闪烁频率，与标准值进行对比；3）一致性检测：检测信号灯的亮度、闪烁频率等参数是否一致。

（3）维修方法1）照明灯维修：更换灯泡、调整灯泡位置、检查线路连接等；2）信号灯维修：更换灯泡、调整灯泡位置、检查线路连接、调整闪烁频率等；3）车内照明维修：更换灯泡、调整灯泡位置、检查线路连接等。

3. 实训操作在实训过程中，我们按照以下步骤进行操作：（1）观察汽车灯光系统组成及工作原理；（2）进行照明灯、信号灯、车内照明等项目的检测；（3）根据检测结果，进行相应的维修操作；（4）总结实训经验，提高实际操作能力。

一、实训目的本次实训旨在通过实际操作和理论分析，深入了解汽车前后灯光系统的组成、工作原理以及故障排查方法。

通过实训，提高学生对汽车照明系统的认知，培养实际操作能力和故障诊断能力。

二、实训内容1. 实训设备与材料- 汽车前后灯光系统实训台- 电流表、电压表- 万用表- 试灯- 熔断丝- 专用工具2. 实训步骤- 1. 观察与了解- 观察实训台上的汽车前后灯光系统，了解其组成部分，包括前照灯、雾灯、转向灯、尾灯、刹车灯等。

- 学习汽车前后灯光系统的电路图，了解各部件之间的连接关系。

- 2. 电路检查- 使用万用表测量各部件的电阻值，检查电路是否存在断路或短路现象。

- 检查熔断丝是否完好，如有损坏，及时更换。

- 3. 灯光测试- 测试前照灯、雾灯、转向灯、尾灯、刹车灯等是否正常工作。

- 检查灯光亮度是否符合标准。

- 4. 故障排查- 针对灯光不亮、亮度不足、闪烁等问题，进行故障排查。

- 分析故障原因，采取相应的维修措施。

- 5. 修复与调整- 根据故障原因，修复损坏的部件。

- 调整灯光高度、角度等，确保灯光效果符合标准。

三、实训过程1. 观察与了解- 通过观察实训台上的汽车前后灯光系统，了解其组成部分和连接关系。

- 学习汽车前后灯光系统的电路图，为后续操作做好准备。

2. 电路检查- 使用万用表测量各部件的电阻值，发现部分灯泡存在断路现象。

- 更换损坏的熔断丝，确保电路安全。

3. 灯光测试- 测试发现前照灯、雾灯、转向灯、尾灯、刹车灯等均能正常工作，但部分灯光亮度不足。

- 分析原因，可能是灯泡老化或电路接触不良。

4. 故障排查- 检查灯泡，发现部分灯泡老化，亮度不足。

- 检查电路接触，发现部分接触不良，导致灯光亮度不足。

5. 修复与调整- 更换老化灯泡，确保灯光亮度。

- 清理电路接触，确保电路接触良好。

- 调整灯光高度、角度等，确保灯光效果符合标准。

四、实训心得1. 通过本次实训，我对汽车前后灯光系统有了更深入的了解，掌握了灯光系统的检查、测试、故障排查和修复方法。

实验一汽车灯光照明系统综合实验1.1 THCEDG-1型装置简介“THCEDG-1型汽车灯光照明系统综合实训考核装置”主要由实训桌、控制架、灯光照明系统挂件、电源挂件及设故排故挂件组成。

采用全新大众桑塔纳2000时代超人汽车上全套灯光照明系统组件，包括远光灯、近光灯、雾灯、尾灯、转向灯、牌照灯、刹车灯、倒车灯、内顶灯及控制开关等。

本装置可设置典型的汽车灯光照明系统故障，完成对学生的技能考核，也可用于职业技能培训和鉴定。

1）.CE-03总电源及直流稳压电源提供12V的直流电压（模拟12V蓄电池电源）供实训使用。

合上总电源开关，220V电压指示处的红色指示灯点亮。

打开钥匙开关，输出端处的输出电压指示红色发光二极管点亮，表示有12V直流电源输出。

2）.CE-40 左前组合灯该实训挂件包括左前转向灯、远光灯、近光灯及小灯四种灯光照明，通过外部的接线利用控制开关操作该四种灯光的照明。

面板上设有测试孔便于实训者分析判断。

3）.CE-41 左前雾灯该实训挂件只包括左前雾灯一种灯光照明，通过外部的接线利用控制开关来操作该灯光的照明。

面板上设有测试孔便于实训者分析判断。

4).CE-42 右前雾灯该实训挂件只包括右前雾灯一种灯光照明，通过外部的接线利用控制开关来操作该灯光的照明。

面板上设有测试孔便于实训者分析判断。

5).CE-43 右前组合灯该实训挂件包括右前转向灯、远光灯、近光灯及小灯四种灯光照明，通过外部的接线利用控制开关来操作四种灯光的照明。

面板上设有测试孔便于实训者分析判断。

6).CE-44 左后转向灯、刹车灯及尾灯该实训挂件包括左后转向灯、刹车灯及尾灯三种灯光照明，通过外部的接线利用控制开关来操作三种灯光的照明。

面板上设有测试孔便于实训者分析判断。

7).CE-45 左后倒车灯、雾灯及牌照灯该实训挂件包括左后倒车灯、雾灯及牌照灯三种灯光照明，通过外部的接线利用控制开关来操作三种灯光的照明。

面板上设有测试孔便于实训者分析判断。
