频繁损坏的原因。
• 2.转向信号灯电路的常见故障
•
(1)．转向开关打到左侧或右侧时，转向
指示灯闪烁比正常情况快
•
这种故障现象说明这一侧的转向灯灯泡
有烧坏的，或转向灯的接线、搭铁不良。
•
排除方法: 更换灯泡。若接线搭铁不良
时，视情况处理。
电喇叭按有无触点可分为普通电喇叭和电子电喇叭。普通电喇叭主要 是靠触点的闭合和断开, 控制电磁线圈激励膜片振动而产生音响的；电 子电喇叭中无触点, 它是利用晶体管电路激励膜片振动产生音响的。
在中小型汽车上, 由于安装的位置限制, 多采用螺旋形利益形电喇 叭。盆形电喇叭具有体积小重量轻指向好噪声小等优点。
7－触点 8－调整螺母 9－铁心 10－
电子电喇叭 图30为盆形电子电喇叭的结构, 其电路如图31所示。
图30 盆形电子电喇叭的结构 －120G型电子电喇叭电路
图31 WDL
1－罩盖 2－共鸣板 3－绝缘膜片 4－上衔铁
R1
－100Ω叭体 7－线圈8－下衔铁
灯泡拆下后检查。
•
如果是几只灯都不亮, 再按喇叭, 喇叭也不响, 则是
总熔断器熔断。
•
若同属一个熔断丝的灯泡都不亮, 则可能是该支路的
熔断丝被熔断。
•
处理熔断器熔断故障时, 在将总熔断器复位或更换新
的熔断丝之前, 应查找出超负荷的原因.
•
其方法是:将熔断丝所接各灯的接线从灯座拔掉, 用万
用表电阻挡测量灯端与搭铁之间的电阻, 若电阻较小或为0,
9－锁紧螺母 10－调节螺钉 11－托架 12－导线
(2)喇叭继电器 为了得到更加悦耳的声音, 在汽车
上常装有两个不同音调（高、低音）的 喇叭。其中高音喇叭膜片厚, 扬声简短, 低音喇叭则相反。有时甚至用三个（高、 中、低）不同音调的喇叭。装用单只喇 叭时, 喇叭电流是直接由按钮控制的, 按钮大多装在转向盘的中心。当汽车装 用双喇叭时, 因为消耗电流较大（喇叭 继电器15A～20 A）, 用按钮直接控制时, 按钮容易烧坏。为了避免这个缺点, 采用 喇叭继电器

工作原理
当踩下刹车踏板时，刹车灯开关接通 ，电流通过导线传送到灯泡，使灯泡 发光，形成刹车信号。
刹车灯的种类与特点
卤素灯泡
价格实惠，但亮度较低，使用寿 命较短。
LED灯泡
亮度高，反应速度快，使用寿命长 ，但价格较高。
高位刹车灯
安装在车辆尾部中央，能够提高后 方车辆的可见度，减少追尾事故。
刹车灯的使用与保养
氙气转向灯
氙气灯泡具有高亮度、高 色温、低能耗等特点，视 觉效果非常好，但启动时 间较长。
转向灯的使用与保养
使用
驾驶员在行车过程中，应正确使用转向灯，在需要转弯或变 道时提前开启转向灯，并观察周围交通情况，确保安全。
保养
定期检查转向灯的灯泡、反射镜、配光镜等部件是否完好， 如有损坏应及时更换。同时，保持转向灯壳体的清洁和干燥 ，防止污垢和水分对灯具造成损害。
使用注意事项
保持刹车灯清洁，及时更换损坏的灯泡，定期检查线路是否松动或破损。
保养建议
定期清洁刹车灯表面，保持反射镜的清洁和完好，及时更换刹车灯泡，定期检查和维修刹车灯线路。
06
灯光系统的常见故障与排除方法
前照灯故障排除方法
总结词
前照灯是汽车照明系统中的重要组成部 分，如果出现故障，会影响夜间或低光 条件下的行驶安全。
前大灯、雾灯、转向灯 等用于照亮道路，提高 夜间或低光环境下的能 见度。
刹车灯、示廓灯等用于 标识车辆位置，使其他 道路使用者更容易注意 到车辆的存在。
转向灯、危险报警灯等 用于传递驾驶员的意图 或警示信息，提醒其他 道路使用者保障安全。
汽车灯光系统在提高车 辆安全性方面发挥着至 关重要的作用，特别是 在夜间或低光环境下。
亮度高，但启动时间长。

倒车灯：安装于车辆尾部，给驾驶员提供额外照明，使其能在夜间倒车时看 清车辆的后面，也警告后面车辆，本车驾驶员想要倒车或正在停车。当点火 开关接通变速器换至倒档时，倒车灯亮。
牌照灯：用于照亮尾部车牌照。当尾灯亮时，牌照灯也亮。
仪表灯
顶灯
阅读灯
2019行/12/李26 箱灯
4
信号灯
2019/12/26
29
自动头灯
自动头灯是为前大灯安装了 感光控制系统，中央智能控 制盒根据光线传感器来判断 光线亮度变 化,从而控制自 动点亮或熄灭头灯。当汽车 行驶中光线变暗时，前大灯 会自动亮起，当光线变亮时 会自动熄灭。尤其是在天刚 刚黑的时候很多驾驶者都忽 略了头灯的 开启，常常在 视线非常不好的情况下才想 到要开启头灯，而这一举动 存在着严重安全隐患。
确保驾驶员在任何时刻都拥有最佳
的可见度。而普通大灯具有固定的
照射范围，当夜间汽车在弯道上转
弯时，由于无法调节照明角度，常
常会在弯道内侧出现“盲 区”，极
大地威胁了驾驶员夜间的安全驾车
。 2019/12/26
33
2019/12/26
34
前雾灯
前雾灯装于汽车前部比 前照灯稍低的位置，用 于雨雾天气行车时照明 道路。因为雾天能见度 低，驾驶员视线受到限 制。而黄色防雾灯的光 穿透力强，它可提高驾 驶员与周围交通参与者 的能见度，使来车和行 人在较远处发现对方。
2019/12/26
17
制动灯
ห้องสมุดไป่ตู้
2019/12/26
18
高位制动灯
2019/12/26
19
卤素灯实物
2019/12/26
20
氙气大灯实物

2.危险报警信号灯 危险报警信号灯用于车辆遇到紧急危险情况时， 同时点亮前后左右转向灯以发出警告信号。与转 向信号灯有相同的要求。
3.制动灯
制动灯由于指示车辆的制动或减速信号。 制动灯安装在车尾两侧，两制动灯应与汽 车的纵轴线对称并在同一高度上，制动灯 灯光光色为红光，应保证白天距100m以外 可见。
前照灯由灯泡（光源）、反射镜和配光镜三个光 学组件组成。 前照灯按结构形式可分为半封闭式和封闭式两种 类型。
（2）半封闭式前照灯
结构特点: 配光镜和反射镜靠卷曲在反射镜边缘上的 牙齿紧固在一起，用橡胶圈密封，再用螺钉 固定。 灯泡从反射镜的后面装入，更换损坏的灯泡 时不必拆开配光镜。 目前，半封闭式前照灯在汽车上使用还比较 常见。
5．1．2灯光信号装置
1．转向信号灯 3．示宽灯 5．制动灯 2．危险报警灯 4．尾灯 6．倒车灯
1.前照灯
前照灯又叫前大灯，装于汽车头部两侧，用 于夜间行车道路的照明。有两灯制和四灯制 之分。每辆车安装2只或4只，装于外侧的一 对应为近、远光双光束灯,装于内侧的一对应 为远光单光束灯.
1.前照灯
按规定要求牌照灯 必须与小灯 同一个开关控制。
5.内部照明系统
由顶灯、仪表灯、踏步灯、工作灯、行李厢 灯组成。主要是为驾驶员、乘客提供方便。 灯光光色为白色，灯泡功率在2～20 W范围 内。
顶灯，安装在驾驶室或车厢内顶部，为驾驶室 或车厢内的照明灯具。灯光颜色一般为白色 仪表灯，安装于仪表盘内，它用来照明汽车仪 表。灯光颜色一般为白色 踏步灯，一般安装在汽车的上下车台阶的左右 两侧，作用是用来照明车门的踏步处，方便乘 客上下车，灯光颜色一般为白色
经过短时间后，镍铬丝受---接线柱 9--------动触点臂-----闭合触点----线圈-----转向 开关12------转向信号灯和转向指示灯---搭铁----蓄电池负极 由于附加电阻和镍铬丝被短路，而线圈中有电 流通过，产生电磁力使触点紧密闭合，线路中 电阻小，电流大，转向灯和转向指示灯亮度大。

日间行车灯
日间行车灯作为一种特殊灯光，具有独特的作用和要求。了解其原理、构造 以及灯光颜色和亮度要求对于安全驾驶至关重要。
• 日间行车灯的作用及分类 • 原理及构造 • 灯光颜色和亮度要求
雾灯
在恶劣的天气条件下，雾灯可以提供更好的照明效果，提高行车安全性。掌 握雾灯的作用、分类以及照明角度和位置能够提高驾驶技巧。
• 转向灯的作用及类型 • 原理及构造 • 信号与控制系统
倒车灯
倒车灯在倒车时提供照明效果，帮助司机安全地进行倒车操作。了解倒车灯 的作用、原理以及亮度和颜色要求对于安全倒车至关重要。
• 倒车灯的作用及原理 • 灯光亮度和颜色要求
总结
在课程的最后，回顾所学内容，并展望汽车灯光系统的未来发展趋势，为驾驶人员提供更安全的驾驶体验。 • ቤተ መጻሕፍቲ ባይዱ要内容回顾 • 汽车灯光系统的未来发展趋势
前大灯
前大灯是汽车灯光系统中最常见的部分。了解前大灯的原理、构造以及光源类型对于掌握其调整与校验非常重要。 • 前大灯的原理及构造 • 光源类型 • 光束调整与校验 • 前大灯照明标准
远光灯和近光灯
了解远光灯和近光灯的区别、原理以及光源类型，可以帮助司机正确使用灯光并进行调整和校验。 • 远光灯和近光灯的区别及原理 • 光源类型 • 灯组调整及校验 • 照明距离和照明面积
《汽车灯光系统》PPT课 件
汽车灯光系统对驾驶安全至关重要。此PPT课件将详细介绍汽车灯光系统的作 用、各类灯光的原理、构造、调整以及相关标准要求。
概述
汽车灯光系统在行车安全中起着重要作用。了解灯光类型和分类对于司机是 至关重要的，不同类型的灯光有不同的应用场景和要求。
• 汽车灯光系统的作用及重要性 • 灯光类型及分类

定期使用清洁剂擦拭前照灯表面，去 除污垢和氧化物，提高照明效果。
03
转向灯系统
转向灯的种类与结构
总结词
卤素转向灯
转向灯是汽车的重要安全装置，其种类和 结构对行车安全具有重要影响。
采用卤素灯泡，具有成本低、亮度高、耐 高温等优点，但寿命相对较短。
LED转向灯
结构
采用LED灯珠，具有启动速度快、亮度高、 寿命长等优点，但成本较高。
不要滥用
在晴天、雪天等能见度较高的天气条件下，不建议使用雾灯，以免对其他车辆造 成干扰。同时，在城市道路或高速公路上行驶时，也不应长时间开启雾灯。
05
刹车灯系统
刹车灯的种类与结构
刹车灯的种类
LED刹车灯、卤素刹车灯、氙气刹车 灯等。
刹车灯的结构
灯泡、灯座、反射镜、透镜等组成。
刹车灯的控制逻辑
刹车灯的控制逻辑
制动灯
制动灯是用于标识车辆制动状 态的灯具，通常安装在车辆的 后部。
车内照明灯
车内照明灯用于提供车内照明 ，方便乘客在车内阅读、操作 等。
汽车灯光系统的发展历程
01
02
03
早期汽车灯光系统
早期的汽车灯光系统比较 简单，只有基本的照明功 能。
现代汽车灯光系统
现代的汽车灯光系统更加 智能化和多功能化，例如 自动调节亮度、自适应巡 航控制等。
不要过度使用灯光
及时维护保养
在行车过程中，不要频繁使用远光灯 或雾灯，以免对其他车辆的驾驶造成 干扰。
按照汽车制造商的推荐，定期对灯光 系统进行维护保养，以确保其正常工 作和延长使用寿命。
注意道路状况
根据不同的道路状况（如雨天、雾天 、雪天等），合理使用相应的灯光（ 如雾灯、近光灯、远光灯等）。

图5.3 反射镜的作用
第 5 章 汽车照明信号系统
5.2汽车前照灯
⒊配光镜 配光镜又称散光玻璃，
由透光玻璃压制而成，是多 块特殊棱镜和透镜的组合， 外型一般为圆形和矩形， 如图5.4所示。
图5.4 配光镜的结构
配光镜的作用是将反射镜 反射出的平行光束进行折射， 使车前的路面有良好而均匀的 照明，如图5.5所示。
第二焦点附近设有折光板，可遮挡
上半部分光，形成明暗分明的配光。由
于它的这种配光特性，因此也可用于雾
第 5 章 汽车照明信号系统

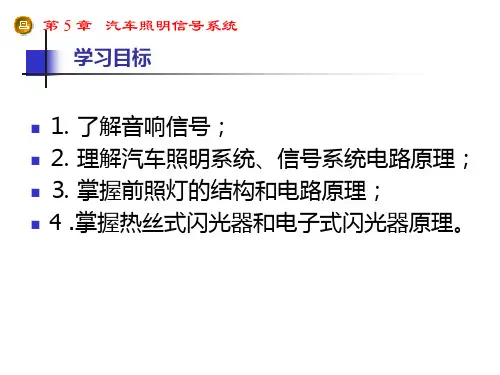

学习目标
⒈ 了解音响信号； ⒉ 理解汽车照明系统、信号系统电路原理； ⒊ 掌握前照灯的结构和电路原理； 4 .掌握热丝式闪光器和电子式闪光器原理。
第 5 章 汽车照明信号系统
5.1 汽车照明灯概述汽车的行驶速度确 保夜间行车的安全，汽车上装有多种照明设备。汽车照明灯根据安装位置和用 途不同，一般可分为：外部照明装置、内部照明装置。汽车照明灯的种类、特 点及用途见表5.1。
照明效果，目前已很少采用。
⒉半封闭式前照灯结构如图5.14所示
⒊封闭式前照灯其结构如图5.15所示
⒋投射式前照灯如图5.16所示
图5.14 半封闭式前照灯
1－配光镜 2－固定圈 3－调整圈 4－反射镜 5－拉紧弹簧 6－灯壳7－灯泡 8－防尘罩 9－调节螺钉 10－调整螺母 11－胶木插座 12－接线片
按照灯的配光镜形状不同可分为：圆形、矩形和异形前照灯 三类。
按照发射的光束类型不同可分为：远光前照灯、近光前照灯 和远近光前照灯三类。
第 5 章 汽车照明信号系统
5.2汽车前照灯
按前照灯光学组件的结构不同，可将其分为以下几种：
⒈可拆式前照灯：该灯气密性差，反射镜
