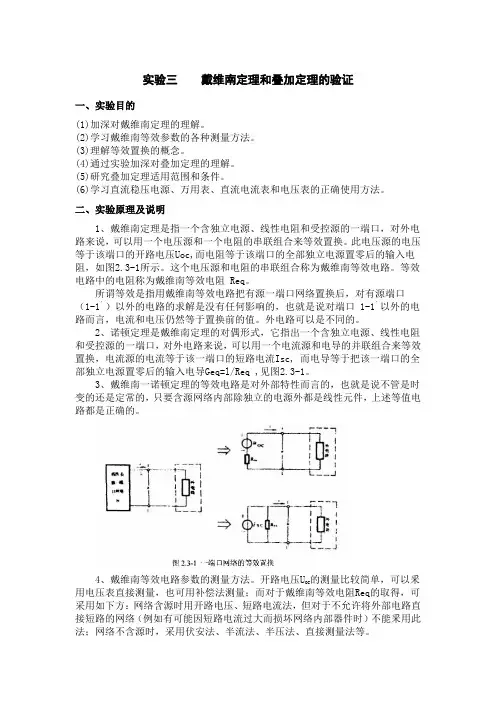

实验三戴维南定理和叠加定理的验证
一、实验目的
(1)加深对戴维南定理的理解。
(2)学习戴维南等效参数的各种测量方法。
(3)理解等效置换的概念。
(4)通过实验加深对叠加定理的理解。
(5)研究叠加定理适用范围和条件。
(6)学习直流稳压电源、万用表、直流电流表和电压表的正确使用方法。
二、实验原理及说明
1、戴维南定理是指一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电压源和一个电阻的串联组合来等效置换。此电压源的电压等于该端口的开路电压Uoc,而电阻等于该端口的全部独立电源置零后的输入电阻，如图2.3-1所示。这个电压源和电阻的串联组合称为戴维南等效电路。等效电路中的电阻称为戴维南等效电阻 Req。
所谓等效是指用戴维南等效电路把有源一端口网络置换后，对有源端口（1-1’）以外的电路的求解是没有任何影响的，也就是说对端口 1-1’以外的电路而言，电流和电压仍然等于置换前的值。外电路可以是不同的。
2、诺顿定理是戴维南定理的对偶形式，它指出一个含独立电源、线性电阻和受控源的一端口，对外电路来说，可以用一个电流源和电导的并联组合来等效置换，电流源的电流等于该一端口的短路电流Isc, 而电导等于把该一端口的全部独立电源置零后的输入电导Geq=l/Req ,见图2.3-1。
3、戴维南一诺顿定理的等效电路是对外部特性而言的，也就是说不管是时变的还是定常的，只要含源网络内部除独立的电源外都是线性元件，上述等值电路都是正确的。
的测量比较简单，可以釆
4、戴维南等效电路参数的测量方法。开路电压U
OC
用电压表直接测量，也可用补偿法测量；而对于戴维南等效电阻Req的取得，可采用如下方：网络含源时用开路电压、短路电流法，但对于不允许将外部电路直接短路的网络（例如有可能因短路电流过大而损坏网络内部器件时）不能釆用此法；网络不含源时，采用伏安法、半流法、半压法、直接测量法等。
5、叠加定理
(1)叠加定理是线性电路的一个重要定理，是分析线性电路的基础。叠加定理指出：在线性电阻电路中，任一支路电流（或支路电压）都是电路中各个独立电源单独作用时在该支路产生的电流（或电压）之叠加。
(2)使用叠加定理时，应注意下列各点：
1)叠加定理适用于线性电路，不适用于非线性电路。
2)叠加时，电路的连接以及电路中所有电阻和受控源都不得更动。所谓电压源不作用，就是把该电压源的电压置零，即在该电压源处用短路线替代；所谓电流源不作用，就是把该电流源的电流置零，即在该电流源处用开路替代。
3)叠加时一定要注意电流和电压的参考方向。
4)由于功率不是电流或电压的一次函数，所以不能用叠加定理来计算电阻元器件所消耗的功率。
(3)为了研究叠加定理的适用范围和条件，实验电路配备阻值相同和不同的两组线性元件、非线性元件（发光管），可以分别组合成线性对称电路、线性不对称电路、非线性对称电路和不对称电路。
三、实验电路及元器件参数
1、本实验第一部分采用DGB 型电工实验装置实验单元3 ,见附录3.10。该电路分为两部分，说明如下：
(1)端口1-1’左为一端口网络。该一端口网络中电源U SN 由“ + ”、“-”两
个端子接入, U SN =30V ,双刀双投开关K 1控制网络与网络中电源U SN 的接通与置零，
使网络分别成为有源网络和无源网络，N 网络中电阻参数分别为：R 1=120、R 2=360Ω, R 3=240Ω、R 4=180Ω。
(2)端口2-2’右侧为外电路，其中有外加电源Us 的两个接线端子，可调电位器R W 为0〜220Ω,设置电阻及R 5=Req,电阻R 6= 100Ω用来作负载。
(3)发光管D l 、D 2用来观察电路有无电流，判断电流方向，判断是否接近于
等电位( 当D 1 、D 2都不亮时），但无论测量电流或电压时都要把发光管D l 、D 2短接。
2、本实验第二部分采用DGB 型电工实验装置单元4，见附录3.10。其中U SA 、U SB 的两对电源接线端子，红端接电源“+”，黑端接电源“-”，U SA =20V, U SB =12V 。
电路中线性电阻尺R 1=R 2= R 3=220Ω，R 4=270Ω, R 5=200Ω、R 6=240Ω。
非线性元件发光管D l 、D 2、D 3、D 4、D 5、D 6它们用来观察电路是否有电流通过
和判断电流方向，在线性电路测量时需将其短接。
双刀双投开关K l 、K 2有三个用途：双刀合向电源侧可把电源置零；双刀直立
时，电源与电路都断开，两个刀可用作测试点。
al 、a2与bl 、b2插孔，可用来连接A 、B 支路，测支路电流、短路电流、开路电压(当K1或K2合向短接线时）。
其它插孔可用于换参数，测支路电流，改变连接方式。
四、实验内容及方法步骤
1、计算与测量有源一端口网络的开路电压、短路电流
(1)计算有源一端口网络的开路电压U OC (U 1-1‘)、短路电流I SC (I 1-1‘)根
据附本表3-1
中所示的有源一端口网络电路的已知参数，进行计算，结果记入该表。
,可釆用直接测量法。直接用电压表测
(2)测量有源一端口网络的开路电压U
OC
量有源一端口网络1-1’端口的开路电压，见图2.3-2电路，结果记入附本表3-2
中。
2、计算与测量有源一端口网络的等效电阻Req
(1)计算有源一端口网络的等效电阻Req。当一端口网络内部无源时（把双刀双投开关K1合向短路线），计算有源一端口网络的等效电阻Req。电路参数见附本表3-1中，把计算结果记入该表中。
(2)测量有源一端口网络的等效电阻Req。可根据一端口网络内部是否有源，分别釆用如下方法测量：
1)开路电压、短路电流法。当一端口网络内部有源时（把双刀双投开关K1
=12V不变，测量有源一端口网络的开路电压合向电源侧），见图2.3-2所示，U
SN
。把电流表接1-1’端进行短路电流的测量。测前要根据短路电流的和短路电流I
SC
计算选择量程，并注意电流表极性和实际电流方向，测量结果记入附本表3-3,计算等效电阻Req。
2)伏安法。当一端口网络内部无源时（把双刀双投开关K1合向短路线侧），整个一端口网络可看成一个电阻，此电阻值大小可通过在一端口网络的端口外加电压，测电流的方法得出，见图2.3-4。具体操作方法是外加电压接在Us两端，再把1’、2’两端相连，把发光管和电位器RW短接，电流表接在1、2两端，此时一端口网络等效成一个负载与外加电源Us构成回路，Us电源电压从0起调到使电压
与电压值记入附本表3-3，并计算端口网络等效电阻Req 表指示为10V时，电流I
S2
=Us/ I
。
S2
（3）验证戴维南定理，理解等效概念：
1)戴维南等效电路外接负载。如图2.3-8(a)所示，首先组成一个戴维南等效电路，即
