戴维南定理验证实验(精)

《电路基础》戴维南定理验证和有源二端口网络的研究实验一． 实验目的1． 用实验方法验证戴维南定理2． 掌握有源二端口网络的开路电压和入端等效电阻的测定方法，并了解各种测量方法的特点3． 证实有源二端口网络输出最大功率的条件二． 实验原理与说明 1． 戴维南定理一个含独立电源，受控源和线性电阻的二端口网络，其对外作用可以用一个电压源串联电阻的等效电源代替，其等效源电压等于此二端口网络的开路电压，其等效内阻是二端口网络内部各独立电源置零后所对应的不含独立源的二端口网络的输入电阻（或称等效电阻）如图6-1所示。

图6-1 戴维南等效电路OC图6-2 有源二端口网络的开路电压OC U 和入端等效电阻i RU OC图6-3 直接测量OC U2． 开路电压的测定方法（1） 直接测量法当有源二端口网络的入端等效电阻i R 与万用表电压档的内阻V R 相比可以忽略不计时，可以用电压表直接测量该网络的开路电压OC U 。

如图6-3所示。

（2） 补偿法当有源二端口网络的入端电阻i R 较大时，用电压表直接测量开路电压的误差较大，这时采用补偿法测量开路电压则较为准确。

图6-4中虚线框内为补偿电路，'S U 为另一个直流电压源，可变电阻器P R 接成分压器使用，G 为检流计。

当需要测量网络A 、B 两端的开路电压时，将补偿电路'A 、'B 端分别与A 、B 两端短接，调节分压器的输出电压，使检流计的指示为零，被测网络即相当于开路，此时电压表所测得的电压就是该网络的开路电压OC U 。

由于这时被测网络不输出电流，网络内部无电压降测得的开路电压数值较前一种方法准确。

图6-4 补偿法测量开路电压3． 入端等效电阻i R 的测定方法（1） 外加电源法将有源二端口网络内部的独立电压源Us 处短接，独立电流源Is 处开路，被测网络成为无独立源的二端口网络，然后在端口上加一给定的电源电压"S U ，测量流入网络的电流I ，如图6-5所示。

戴维南定理实验报告篇一：验证戴维南定理实验报告一、实验目的1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。

2. 掌握测量有源二端网络等效参数的一般方法。

二、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。

戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流ISC，其等效内阻R0定义同戴维南定理。

Uoc（Us）和R0或者ISC（IS）和R0称为有源二端网络的等效参数。

2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R0在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc，则等效内阻为如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。

(2) 伏安法测R0用电压表、电流表测出有源二端网络的外特性曲线，如图3-1所示。

根据外特性曲线求出斜率tgφ，则内阻图3-1也可以先测量开路电压Uoc，再测量电流为额定值IN时的输出端电压值UN，则内阻为(3) 半电压法测R0 如图3-2所示，当负载电压为被测网络开路电压的一半时，负载电阻（由电阻箱的读数确定）即为被测有源二端网络的等效内阻值。

图3-2 (4) 零示法测UOC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。

为了消除电压表内阻的影响，往往采用零示测量法，如图3-3所示。

零示法测量原理是用一低阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。

第1篇一、实验目的1. 深入理解并掌握戴维南定理的基本原理。

2. 通过实验验证戴维南定理的正确性。

3. 学习并掌握测量线性有源一端口网络等效电路参数的方法。

4. 提高使用Multisim软件进行电路仿真和分析的能力。

二、实验原理戴维南定理指出：任何一个线性有源一端口网络，对于外电路而言，都可以用一个理想电压源和电阻的串联形式来等效代替。

理想电压源的电压等于原一端口网络的开路电压Uoc，其电阻（又称等效内阻）等于网络中所有独立源置零时的入端等效电阻Req。

三、实验仪器与材料1. Multisim软件2. 电路仿真实验板3. 直流稳压电源4. 电压表5. 电流表6. 可调电阻7. 连接线四、实验步骤1. 搭建实验电路根据实验原理，搭建如图1所示的实验电路。

电路包括一个线性有源一端口网络、电压表、电流表和可调电阻。

图1 实验电路图2. 测量开路电压Uoc断开可调电阻，用电压表测量一端口网络的开路电压Uoc。

3. 测量等效内阻Req将可调电阻接入电路，调节其阻值，记录不同阻值下的电压和电流值。

根据公式Req = Uoc / I，计算等效内阻Req。

4. 搭建等效电路根据戴维南定理，搭建等效电路，如图2所示。

其中，理想电压源的电压等于Uoc，等效内阻为Req。

图2 等效电路图5. 测量等效电路的外特性在等效电路中，接入电压表和电流表，调节可调电阻的阻值，记录不同阻值下的电压和电流值。

6. 比较实验结果比较原电路和等效电路的实验结果，验证戴维南定理的正确性。

五、实验结果与分析1. 测量数据表1 实验数据| 阻值RΩ | 电压V | 电流A | ReqΩ || ------ | ----- | ----- | ---- || 10 | 2.5 | 0.25 | 10 || 20 | 1.25 | 0.125 | 10 || 30 | 0.833 | 0.083 | 10 |2. 分析从实验数据可以看出，随着负载电阻的增大，原电路和等效电路的电压和电流值逐渐接近。

戴维南定理和诺顿定理的验证一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。

2、验证戴维南定理、诺顿定理和置换定理的正确性。

3、进一步学习常用直流仪器仪表的使用方法。

二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。

2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压U0C，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。

这一串联电路称为该网络的代维南等效电路。

3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流 I SC，其等效内阻R0定义与戴维南定理的相同。

4、有源二端网络等效参数的测量方法U0C、I SC和R0称为有源二端网络的等效电路参数，可由实验测得。

（一）开路电压U OC的测量方法（1）可直接用电压表测量。

（2）零示法测U OC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。

为了消除电压表内阻的影响，往往采用零示测量法，如图 3-1所示。

零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。

然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。

图3-1 图3-2 （二）等效电阻R0的测量方法（1）开路电压、短路电流法测R0该方法只实用于内阻较大的二端网络。

因当内阻很小时，若将其输出端口短路则易损坏其内部元件，不宜用此法。

该测量方法是：在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U 0C ，然后将其输出端短路，用电流表测其短路电流I SC ，则等效内阻为 SCOCO I U R = （2）伏安法测R 0用电压表、电流表测出有源二端网络的外特性如图3-2所示。

戴维南定理和诺顿定理的验证实验+数据在电路分析中，戴维南定理和诺顿定理是两个非常重要的定理，它们为复杂电路的分析和简化提供了有力的工具。

为了深入理解和验证这两个定理，我们进行了一系列的实验，并记录了相关的数据。

一、实验目的本次实验的主要目的是通过实际测量和计算，验证戴维南定理和诺顿定理的正确性，并掌握运用这两个定理分析电路的方法。

二、实验原理1、戴维南定理任何一个线性含源一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效替代。

其中电压源的电压等于该一端口网络的开路电压 Uoc，电阻等于该一端口网络内部所有独立源置零（即电压源短路，电流源开路）后的等效电阻 Ro。

2、诺顿定理任何一个线性含源一端口网络，对外电路来说，可以用一个电流源和电阻的并联组合来等效替代。

其中电流源的电流等于该一端口网络的短路电流 Isc，电阻等于该一端口网络内部所有独立源置零后的等效电阻 Ro。

三、实验仪器和设备1、直流稳压电源2、直流电流表3、直流电压表4、电阻箱5、导线若干四、实验步骤1、按照电路图连接实验电路，如图 1 所示。

（插入图 1）2、测量含源一端口网络的开路电压 Uoc将负载电阻 RL 开路，用电压表测量端口的开路电压 Uoc，记录测量值。

3、测量含源一端口网络的短路电流 Isc将负载电阻 RL 短路，用电流表测量端口的短路电流 Isc，记录测量值。

4、测量含源一端口网络的等效电阻 Ro将含源一端口网络内部的独立源置零（电压源短路，电流源开路），用欧姆表或电阻箱测量端口的等效电阻 Ro，记录测量值。

5、构建戴维南等效电路根据测量得到的 Uoc 和 Ro，用一个电压源和电阻串联组成戴维南等效电路，如图 2 所示。

（插入图 2）6、构建诺顿等效电路根据测量得到的 Isc 和 Ro，用一个电流源和电阻并联组成诺顿等效电路，如图 3 所示。

（插入图 3）7、分别测量戴维南等效电路和诺顿等效电路在不同负载电阻 RL 下的端口电压和电流，并记录数据。

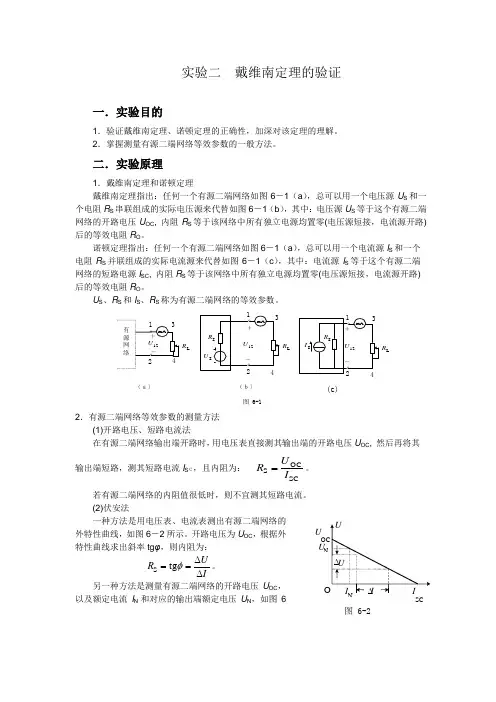

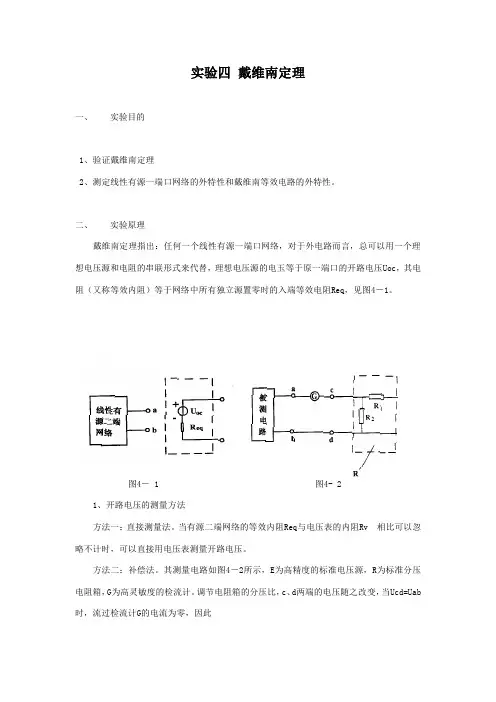

实验二 戴维南定理的验证一．实验目的1．验证戴维南定理、诺顿定理的正确性，加深对该定理的理解。

2．掌握测量有源二端网络等效参数的一般方法。

二．实验原理1．戴维南定理和诺顿定理戴维南定理指出：任何一个有源二端网络如图6－1（a ），总可以用一个电压源U S 和一个电阻R S 串联组成的实际电压源来代替如图6－1（b ），其中：电压源U S 等于这个有源二端网络的开路电压U OC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。

诺顿定理指出：任何一个有源二端网络如图6－1（a ），总可以用一个电流源I S 和一个电阻R S 并联组成的实际电流源来代替如图6－1（c ），其中：电流源I S 等于这个有源二端网络的短路电源I SC , 内阻R S 等于该网络中所有独立电源均置零(电压源短接，电流源开路)后的等效电阻R O 。

U S 、R S 和I S 、R S 称为有源二端网络的等效参数。

LR 有源网络︒︒1212U ＋－图 6-1SU SR LR ︒︒12＋－（ａ〕（ｂ〕SI SR LR ︒︒12－mAmAmA (c)＋3412U 12U 33442．有源二端网络等效参数的测量方法(1)开路电压、短路电流法 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压U OC , 然后再将其输出端短路，测其短路电流I S Ｃ，且内阻为：SCOCS I U R =。

若有源二端网络的内阻值很低时，则不宜测其短路电流。

(2)伏安法一种方法是用电压表、电流表测出有源二端网络的外特性曲线，如图6－2所示。

开路电压为U OC ，根据外特性曲线求出斜率tg φ，则内阻为：IU R ∆∆==φtg S。

另一种方法是测量有源二端网络的开路电压U OC ，以及额定电流I N 和对应的输出端额定电压U N ，如图6U SC IUU ∆ I ∆ ONI N U 图 6-2－1所示，则内阻为：N NOC S I UU R -=。

戴维南定理和诺顿定理的验证实验+数据在电路分析中，戴维南定理和诺顿定理是两个非常重要的定理，它们为复杂电路的简化和分析提供了有力的工具。

为了深入理解和验证这两个定理，我们进行了一系列的实验，并对实验数据进行了详细的分析。

一、实验目的本次实验的主要目的是通过实际测量和计算，验证戴维南定理和诺顿定理的正确性，并加深对这两个定理的理解和应用。

二、实验原理1、戴维南定理戴维南定理指出，任何一个线性含源一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效替代。

其中，电压源的电压等于该一端口网络的开路电压 Uoc，电阻等于该一端口网络内部所有独立电源置零（即电压源短路，电流源开路）后的等效电阻 Ro。

2、诺顿定理诺顿定理则表明，任何一个线性含源一端口网络，对外电路来说，可以用一个电流源和电阻的并联组合来等效替代。

电流源的电流等于该一端口网络的短路电流 Isc，电阻仍为网络内部所有独立电源置零后的等效电阻 Ro。

三、实验器材本次实验所使用的器材包括：直流电源、电阻箱、电压表、电流表、导线若干等。

四、实验步骤1、测量含源一端口网络的开路电压 Uoc将含源一端口网络的输出端开路，用电压表测量其两端的电压，即为开路电压 Uoc。

2、测量含源一端口网络的短路电流 Isc将含源一端口网络的输出端短路，用电流表测量其短路电流，即为短路电流 Isc。

3、求含源一端口网络的等效电阻 Ro将含源一端口网络内部的所有独立电源置零（电压源短路，电流源开路），然后用电阻箱测量其等效电阻 Ro。

4、构建戴维南等效电路根据测量得到的 Uoc 和 Ro，用一个电压源和电阻串联的组合来构建戴维南等效电路。

5、构建诺顿等效电路根据测量得到的 Isc 和 Ro，用一个电流源和电阻并联的组合来构建诺顿等效电路。

输出电压和电流，并与原含源一端口网络的测量结果进行比较。

五、实验数据记录与处理1、含源一端口网络的开路电压 Uoc 和短路电流 Isc 测量数据｜测量次数|Uoc（V）｜Isc（A）｜｜｜｜｜｜1|＿____|＿____|｜2|＿____|＿____|｜3|＿____|＿____|取平均值得到：Uoc ＝＿_____ V，Isc ＝＿_____ A2、含源一端口网络的等效电阻 Ro 测量数据｜测量次数|Ro（Ω）｜｜｜｜｜1|＿____|｜2|＿____|｜3|＿____|取平均值得到：Ro ＝＿_____ Ω和电流测量数据｜负载电阻（Ω）｜原含源一端口网络|戴维南等效电路|诺顿等效电路|｜｜｜｜｜｜10|电压（V）：＿____|电压（V）：＿____|电压（V）：＿____|｜｜电流（A）：＿____|电流（A）：＿____|电流（A）：＿____|｜20|电压（V）：＿____|电压（V）：＿____|电压（V）：＿____|｜｜电流（A）：＿____|电流（A）：＿____|电流（A）：＿____|｜30|电压（V）：＿____|电压（V）：＿____|电压（V）：＿____|｜｜电流（A）：＿____|电流（A）：＿____|电流（A）：＿____|六、实验结果分析通过对实验数据的分析，我们可以发现：1、戴维南等效电路和诺顿等效电路在不同负载电阻下的输出电压和电流与原含源一端口网络的测量结果非常接近，误差在允许范围内。

竭诚为您提供优质文档/双击可除戴维南定理的验证实验报告篇一：戴维南定理实验报告戴维南定理实验报告一、实验目的1.深刻理解和掌握戴维南定理。

2.掌握和测量等效电路参数的方法。

3.初步掌握用multisim软件绘制电路原理图。

4.初步掌握multisim软件中的multmeter,Voltmeter,Ammeter等仪表的使用以及Dc operatingpoint，parameter等spIce仿真分析方法。

5.掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用。

6.初步掌握origin绘图软件的使用。

二、实验原理一个含独立源，线性电阻和受控源的一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合等效置换、其等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于将该一端口网络中所有独立源都置为零后的的输入电阻，这一定理称为戴维南定理。

如图2.1.1三、实验方法1．比较测量法戴维南定理是一个等效定理，因此想办法验证等效前后对其他电路的影响是否一致，即等效前后的外特性是否一致。

整个实验过程首先测量原电路的外特性，再测量等效电路的外特性。

最后进行比较两者是否一致。

等效电路中等效参数的获取，可通过测量得到，并同根据电路结构所推导计算出的结果想比较。

实验中期间的参数应使用实际测量值，实际值和器件的标称值是有差别的。

所有的理论计算应基于器件的实际值。

2．等效参数的获取等效电压uoc:直接测量被测电路的开路电压，该电压就是等效电压。

等效电阻Ro：将电路中所有电压源短路，所有电流源开路，使用万用表电阻档测量。

本实验采用下图的实验电路。

3．电路的外特性测量方法在输出端口上接可变负载（如电位器），改变负载（调节电位器）测量端口的电压和电流。

4．测量点个数以及间距的选取测试过程中测量点个数以及间距的选取，与测量特性和形状有关。

对于直线特性，应使测量点间隔尽量平均，对于非线性特性应在变化陡峭处多测些点。

测量的目的是为了用有限的点描述曲线的整体形状和细节特征。

1.实验目的：1.1.验证有源二端电路戴维南定理。

1.2.通过实验,熟悉伏安法.半压法.零示法等典型的电路测量法。

2.戴维南定理:戴维南定理：任何线性有源二端电路都可以用一个电压源Us与电阻R0 串联的等效电路代换。

其中电压源US大小就是有源二端电路的开路电压UOC；电阻RO大小是有源二端电路除去电源的等效电阻RO 。

3.戴维南定理的验证：有源二端网络等效参数的测量方法:3.1开路电压,短路电流法:用电压表测出二端电路端口开路电压UOC,用电流表测出端口短路电流ISC.则等效电阻：RO=UOC/ISC，如图3.2 伏安法测RO:用电压表测出二端电路端口伏安特性曲线的斜率∆U/∆I 就是电路的等效电阻。

即:R O =∆U/∆I=UOC/ISC.3.3 半压法测R O , 调节二端电路所接负载电阻值RL ’,使 UL=UOC/2时。

断开电路,测出RL ’，则有:Ro= RL ’。

4. 实验内容与实验步骤4.1.用开路电压与半压法测量二端电路等效参数与元件参数。

表-1 二端电路等效参数及元件参数Uoc=Us*R3/(R1+R3)、RO=(R1∥R3)+R2络 U L =U O C /2 R L ’= R O4.2.测量有源二端电路的伏安特性：改变RL阻值，测量二端电路端口电压与电流记录在表-2中，根据测量数据作有源二端电路的伏安特性曲线。

表-2 有源二端电路伏安特性测量表4.3.测量戴维南等效电路的伏安特性：构成的用U=Uoc的电压源, R=RO的等效电阻戴维南等效电路如图-5.改变外电阻RL的大小,测量戴维南等效电路的端口电压与电流,记录在表-3中，根据测量数据作出戴维南等效电路的伏安特性曲线。

注意:Uoc是有源二端网络的开路电压,不是有源二端网络内的实际电源电压Us!!比较有源二端电路的伏安特性曲线与戴维南等效电路的伏安特性曲线。

验证戴维南定理。

表- 3 戴维南等效电路的伏安特性测量表Uoc=? RO=?5.注意事项5.1.半压法测量有源二端网络等效电阻时，先调负载电阻RL，使U＝Uoc/2，再用电阻档测出此时的电阻RL=Ro5.2.戴维南等效电路的电压源Uoc要用有源二端电路的开路电压Uoc,不可用有源二端网络内的实际电源电压Us!!!6.实验报告要求6.1.根据步骤分别绘出有源二端电路与戴维南等效电路的外特性曲线，验证戴维南定理的正确性，并分析产生误差的原因。
