电厂水系统仪表选型与应用

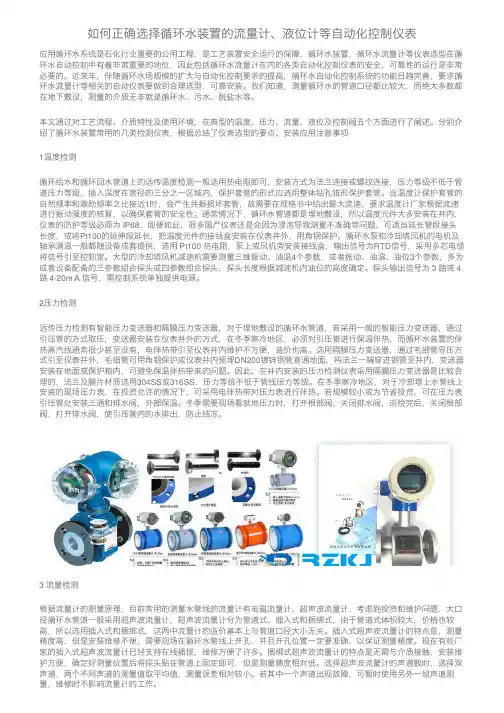

如何正确选择循环⽔装置的流量计、液位计等⾃动化控制仪表应⽤循环⽔系统是⽯化⾏业重要的公⽤⼯程，是⼯艺装置安全运⾏的保障，循环⽔装置，循环⽔流量计等仪表选型在循环⽔⾃动控制中有着⾮常重要的地位，因此包括循环⽔流量计在内的各类⾃动化控制仪表的安全、可靠性的运⾏是⾮常必要的。

近来年，伴随循环⽔场规模的扩⼤与⾃动化控制要求的提⾼，循环⽔⾃动化控制系统的功能⽇趋完善，要求循环⽔流量计等相关的⾃动仪表要做到合理选型、可靠安装。

我们知道，测量循环⽔的管道⼝径都⽐较⼤，⽽绝⼤多数都在地下敷设，测量的介质⽆⾮就是循环⽔、污⽔、脱盐⽔等。

本⽂通过对⼯艺流程、介质特性及使⽤环境，在典型的温度、压⼒、流量、液位及控制阀五个⽅⾯进⾏了阐述。

分别介绍了循环⽔装置常⽤的⼏类检测仪表，根据总结了仪表选型的要点、安装应⽤注意事项1温度检测循环给⽔和循环回⽔管道上的远传温度检测⼀般选⽤热电阻即可，安装⽅式为法兰连接或螺纹连接，压⼒等级不低于管道压⼒等级，插⼊深度在管径的三分之⼀区域内，保护套管的形式应选⽤整体钻孔锥形保护套管。

当温度计保护套管的⾃然频率和激励频率之⽐接近1时，会产⽣共振损坏套管，故需要在规格书中给出最⼤流速，要求温度计⼚家根据流速进⾏振动强度的核算，以确保套管的安全性。

通常情况下，循环⽔管道都是埋地敷设，所以温度元件⼤多安装在井内，仪表的防护等级必须为 IP68，即便如此，很多国产仪表还是会因为浸泡导致测量不准确等问题，可适当延长管段接头长度，或将Pt100的延伸段延长，把温度元件的接线盒安装在仪表井外，⽤⾓钢保护。

循环⽔泵和冷却塔风机的电机及轴承测温⼀般都随设备成套提供，选⽤ Pt100 热电阻，泵上或风机旁安装接线盒，输出信号为RTD信号，采⽤多芯电缆将信号引⾄控制室。

⼤型的冷却塔风机减速机需要测量三维振动、油温4个参数，或者振动、油温、油位3个参数，多为成套设备配备的三参数组合探头或四参数组合探头，探头长度根据减速机内油位的⾼度确定。

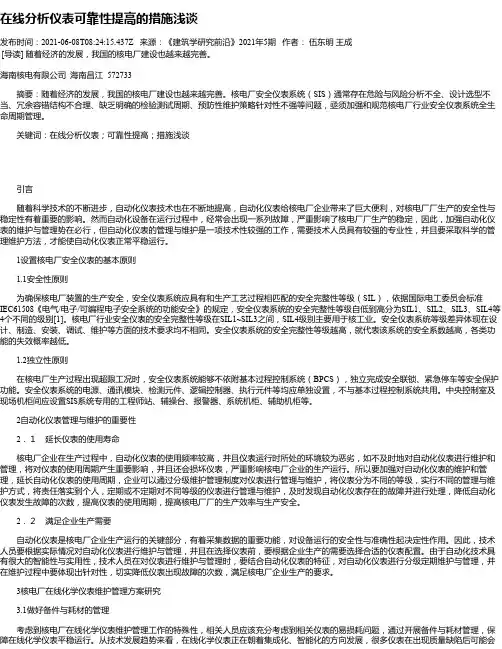

在线分析仪表可靠性提高的措施浅谈发布时间：2021-06-08T08:24:15.437Z 来源：《建筑学研究前沿》2021年5期作者：伍东明王成[导读] 随着经济的发展，我国的核电厂建设也越来越完善。

海南核电有限公司海南昌江 572733摘要：随着经济的发展，我国的核电厂建设也越来越完善。

核电厂安全仪表系统（SIS）通常存在危险与风险分析不全、设计选型不当、冗余容错结构不合理、缺乏明确的检验测试周期、预防性维护策略针对性不强等问题，亟须加强和规范核电厂行业安全仪表系统全生命周期管理。

关键词：在线分析仪表；可靠性提高；措施浅谈引言随着科学技术的不断进步，自动化仪表技术也在不断地提高，自动化仪表给核电厂企业带来了巨大便利，对核电厂厂生产的安全性与稳定性有着重要的影响。

然而自动化设备在运行过程中，经常会出现一系列故障，严重影响了核电厂厂生产的稳定，因此，加强自动化仪表的维护与管理势在必行，但自动化仪表的管理与维护是一项技术性较强的工作，需要技术人员具有较强的专业性，并且要采取科学的管理维护方法，才能使自动化仪表正常平稳运行。

1设置核电厂安全仪表的基本原则1.1安全性原则为确保核电厂装置的生产安全，安全仪表系统应具有和生产工艺过程相匹配的安全完整性等级（SIL），依据国际电工委员会标准IEC61508《电气/电子/可编程电子安全系统的功能安全》的规定，安全仪表系统的安全完整性等级自低到高分为SIL1、SIL2、SIL3、SIL4等4个不同的级别[1]。

核电厂行业安全仪表的安全完整性等级在SIL1~SIL3之间，SIL4级别主要用于核工业。

安全仪表系统等级差异体现在设计、制造、安装、调试、维护等方面的技术要求均不相同。

安全仪表系统的安全完整性等级越高，就代表该系统的安全系数越高，各类功能的失效概率越低。

1.2独立性原则在核电厂生产过程出现超限工况时，安全仪表系统能够不依附基本过程控制系统（BPCS），独立完成安全联锁、紧急停车等安全保护功能。

监控系统的应用场景
水库管理
监测水库的水位、流量、水质等参数 ，保障水库的正常运行和水资源的合 理利用。
水利工程
对水利工程的水位、流量、压力等参 数进行实时监测，确保工程的安全和 稳定运行。
工业自动化
应用于工业生产过程中，对水电仪表 进行实时监控和远程控制，提高生产 效率和降低能耗。
城市供水
监测城市供水系统的水压、流量等参 数，保障供水系统的正常运行和供水 安全。
03
水电仪表的管理策略
仪表的选购与配置
选购原则
根据实际需求和预算，选择功能齐全 、性能稳定、易于维护的水电仪表。
配置规划
根据水电站规模和监控系统要求，合 理配置仪表数量和类型，确保监控系 统的完整性和可靠性。
仪表的安装与调试
安装规范
遵循水电仪表安装规范和标准，确保仪表安装牢固、位置合 理、便于维护。
案例三：智能建筑中的水电仪表应用
总结词
智能化管理、舒适节能、绿色环保
详细描述
在智能建筑中，水电仪表的应用可以实现智能化管理，提高建筑的能源利用效率和舒适 度。通过实时监测建筑内的水电使用情况，智能系统可以自动调节温度、湿度和照明等 参数，实现舒适节能的效果。同时，水电仪表的数据分析还可以帮助建筑管理者制定更
05
水电仪表的优化建议
提升监控系统的稳定性
定期维护与检查
对监控系统进行定期维护和检查，确保系统正常运行，及时发现 并解决潜在问题。
备份与冗余设计
为监控系统配置备份设备和冗余设计，确保在设备故障时能够快 速切换，保持系统稳定运行。
升级与更新
及时升级和更新监控系统软硬件，以适应不断变化的监控需求和 技术发展。
详细描述
水电站的水电仪表监控系统主要用于实时监测水电站的运行状态，包括水位、流量、压力、温度等参数，确保水 电站的安全稳定运行。同时，该系统还可以提高水电站的运行效率，降低能耗和排放，为可持续发展做出贡献。

浅谈热工仪表选型及安装问题摘要：大型火力发电厂，在我国国民经济生产中仍然扮演着重要的角色，是不可或缺的能源支柱产业之一。

因此发电机组的可靠性就变得极为重要了，其中热工仪表的可靠性又是其中重要的一环，那么如何才能让热工仪表的可靠性得以提高呢？本文从电厂热工仪表的选型、配置、安装等角度阐述一些观点和经验做法，希望能给从事热工专业的人员提供一些帮助。

关键词：热工仪表、可靠性、选型、安装1、一般规定热工仪表种类繁多，在火力发电厂主要有测量物位、压力、流量、温度等几个方便，根据测量原理的不同又有多种不同的表现形式，如液位测量有导播雷达液位计、超声波液位计、磁感应式液位计，温度测量有热电阻、热电偶、双金属温度计等等，在此不在赘叙。

我们将结合现场实际经验及《电力建设施工技术规范》的要求进行说明。

《电力建设施工技术规范》的第四部分-热工仪表及控制装置给出了一般规定——“热工仪表及控制装置的安装应保证测量与控制系统能准确、灵敏、安全、可靠工作，避免受振动、高温、低温、灰尘、潮湿、腐蚀等的影响。

热工仪表及控制装置应安装整齐，安装地点应采光良好，便于操作、维护，不影响运行检修通道”。

2、就地式仪表的取源问题对于管道振动比较大的情况，如真空泵入口管道，发电机冷却水管道，这些管道在运行中振动都比较大或者说振频比较高，如果使用双金属温度计、就地压力表等，使用一段时间就会发现，温度表表盘变黑，甚至指针脱落无法继续使用。

要想规避这样的问题，建议选择测量与指示部分分离的方法，将传感器部分安装在测量管道上，而将显示仪表单独安装在平稳的仪表架上，通过专用的传感器导线连接。

显示仪表可以是指针式的也可以是数字式的，数字式的要考虑电池寿命问题。

另外，如果是振动管道上的压力开关，建议尽量改成压力变送器，由DCS系统来完成坎值的判断，这样既可以避免压力开关因振动定值偏移的问题还有利于压力趋势的分析，而且可以节约不少备件费用，否则一旦有问题热工专业就要重新校验仪表，增加工作量。

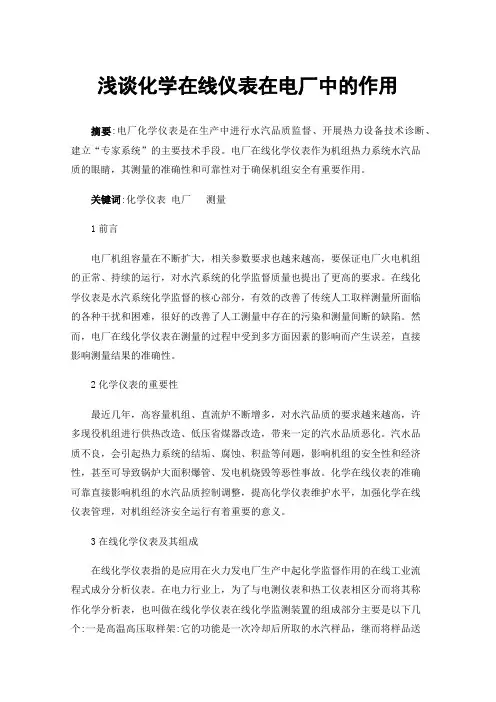

浅谈化学在线仪表在电厂中的作用摘要:电厂化学仪表是在生产中进行水汽品质监督、开展热力设备技术诊断、建立“专家系统”的主要技术手段。

电厂在线化学仪表作为机组热力系统水汽品质的眼睛，其测量的准确性和可靠性对于确保机组安全有重要作用。

关键词:化学仪表电厂测量1前言电厂机组容量在不断扩大，相关参数要求也越来越高，要保证电厂火电机组的正常、持续的运行，对水汽系统的化学监督质量也提出了更高的要求。

在线化学仪表是水汽系统化学监督的核心部分，有效的改善了传统人工取样测量所面临的各种干扰和困难，很好的改善了人工测量中存在的污染和测量间断的缺陷。

然而，电厂在线化学仪表在测量的过程中受到多方面因素的影响而产生误差，直接影响测量结果的准确性。

2化学仪表的重要性最近几年，高容量机组、直流炉不断增多，对水汽品质的要求越来越高，许多现役机组进行供热改造、低压省煤器改造，带来一定的汽水品质恶化。

汽水品质不良，会引起热力系统的结垢、腐蚀、积盐等问题，影响机组的安全性和经济性，甚至可导致锅炉大面积爆管、发电机烧毁等恶性事故。

化学在线仪表的准确可靠直接影响机组的水汽品质控制调整，提高化学仪表维护水平，加强化学在线仪表管理，对机组经济安全运行有着重要的意义。

3在线化学仪表及其组成在线化学仪表指的是应用在火力发电厂生产中起化学监督作用的在线工业流程式成分分析仪表。

在电力行业上，为了与电测仪表和热工仪表相区分而将其称作化学分析表，也叫做在线化学仪表在线化学监测装置的组成部分主要是以下几个:一是高温高压取样架:它的功能是一次冷却后所取的水汽样品，继而将样品送达监测取样装置中。

二是手工取样盘:它的作用是与手工取样比对分析，保证在线化学仪表的准确运转。

三是仪表盘:它位于在线仪表测量与分析部位。

四是样水温度和压力的控制保护系统:它的职责是二次冷却并稳定所取水样的温度与流量，确保仪表的测量条件。

五是计算机系统:它主要是用来进行数据的输出以及操控监控装置。

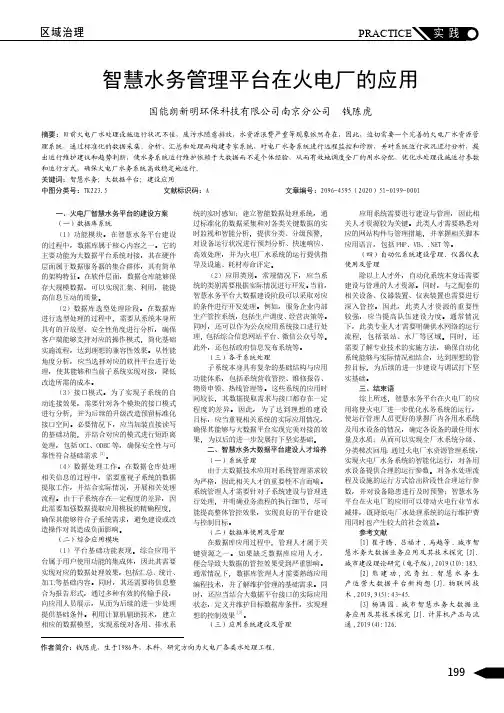

PRACTICE区域治理智慧水务管理平台在火电厂的应用国能朗新明环保科技有限公司南京分公司 钱陈虎摘要：目前火电厂水处理设施运行状况不佳，废污水随意排放，水资源浪费严重等现象依然存在，因此，迫切需要一个完善的火电厂水资源管理系统，通过标准化的数据采集、分析、汇总和处理而构建专家系统，对电厂水务系统进行远程监控和诊断，并对系统运行状况进行分析，提出运行维护建议和趋势判断，使水务系统运行维护依赖于大数据而不是个体经验，从而有效地调度全厂的用水分配，优化水处理设施运行参数和运行方式，确保火电厂水务系统高效稳定地运行。

关键词：智慧水务；大数据平台；建设应用中图分类号：TK223.5 文献标识码：A 文章编号：2096-4595（2020）51-0199-0001一、火电厂智慧水务平台的建设方案（一）数据库系统（1）功能模块。

在智慧水务平台建设的过程中，数据库属于核心内容之一。

它的主要功能为大数据平台系统对接，其在硬件层面属于数据服务器的集合群体，具有简单的架构特征。

在软件层面，数据仓库能够保存大规模数据，可以实现汇集、利用，能提高信息互动的质量。

（2）数据库选型处理阶段。

在数据库进行选型处理的过程中，需要从系统本身所具有的开放型、安全性角度进行分析，确保客户端能够支持对应的操作模式，简化基础实施流程，达到理想的兼容性效果。

从性能角度分析，应当选择对应的软件平台进行处理，使其能够和当前子系统实现对接，降低改造所需的成本。

（3）接口模式。

为了实现子系统的自动连接效果，需要针对各个模块的接口模式进行分析，并为后续的升级改造预留标准化接口空间。

必要情况下，应当加装直接读写的基础功能，并结合对应的模式进行短距离处理，包括OCI、ODBC等，确保安全性与可靠性符合基础需求[2]。

（4）数据处理工作。

在数据仓库处理相关信息的过程中，需要重视子系统的数据提取工作，并结合实际情况，开展相关处理流程。

由于子系统存在一定程度的差异，因此需要加强数据提取应用模板的精确程度，确保其能够符合子系统需求，避免建设或改造操作对其造成负面影响。

摘要教师批阅：在电厂的热工生产过程中，整个汽水通道中温度最高的是过热蒸汽温度，蒸汽温度过高或过低都将给安全生产带来不利的影响。

因此必须严格控制过热器的出口蒸汽温度，使它不超出规定的范围。

过热气温被控对象是一个多容环节，它的纯延迟时间和时间常数都比较大，根据过热气温被控对象的上述特点，目前电厂广泛采用串级过热气温调节系统进行气温调节。

本课程设计以300MW火电机组锅炉串级过热气温调节系统为研究对象，根据已知的参数对其进行设计，以达到准确控制过热气温目的。

本设计按照技术要求，对所设计控制系统的相关仪表进行了选型和组态，并利用MATLAB中的Simulink仿真工具对所设计的系统进行了仿真，以验证本系统设计的正确性。

关键词：过热汽温串级控制系统第一章绪论教师批阅：1.1过热汽温调节的任务过热蒸汽温度是锅炉运行质量的重要指标之一。

过热汽温过高或过低都会影响电厂的经济性和安全性。

因为过热蒸汽温度是锅炉汽水通道中温度最高的部分，过热器正常运行的温度一般接近于材料允许的最高温度。

如果过热蒸汽温度过高，则过热器、蒸汽管道容易损坏，也会使汽轮机内部引起过度的热膨胀，造成汽轮机的高压部分金属损坏;如果过热蒸汽温度过低，则会降低设备的热效率，一般汽温每降低5-10℃，热效率约降低1%，而且温度降低会使汽轮机轴向推力增大而造成推力轴承过载，汽轮机最后几级的蒸汽湿度增加，易引起叶片磨损。

所以，过热汽温调节的任务是在锅炉运行中，必须保持过热蒸汽温度稳定在规定值附近。

一般要求过热汽温与规定值的暂时偏差值不超过士10℃，长期偏差不超过士5℃。

1.2过热汽温对象模型的建立及其特性分析和设计自动控制系统的一个首要任务是建立系统的数学模型，因为不论要了解的是简单系统的特性还是复杂系统的特性，都必须掌握系统中各变量之间的相互动态关系。

尽管电厂过热汽温控制系统的动态特性复杂，具有多变量、非线性和分布复杂的特点，难以建立精确的数学模型，但是运用多种知识，建立能相对反映过热汽温控制系统动态性能的数学模型，还是对研究相应的自动控制方法大有益处。

温度计
种类
热电阻温度计、热电偶温 度计等。
功能
测量脱硫系统中的温度， 监控反应过程和烟气的温 度变化。
应用
用于控制反应温度，保证 脱硫效率，同时防止温度 过高或过低对设备造成损 害。
成分分析仪
种类
01
气相色谱仪、质谱仪等。
功能
02
分析脱硫系统中烟气的成分，监控脱硫效果和污染物排放情况。
应用
03
用于评估脱硫系统的性能，优化脱硫剂的选用和投放量，确保
安全保障
通过仪表的监测，可以及时发现潜在 的安全隐患，如超压、超温、堵塞等， 避免事故的发生。
02 电厂脱硫系统仪表的种类 与功能
流量计
01
02
03
种类
超声波流量计、差压式流 量计、质量流量计等。
功能
测量脱硫系统中的烟气、 浆液等物质的流量，监控 物质输送和反应过程的速 率。
应用
用于控制和优化脱硫效率， 确保系统稳定运行。
电厂脱硫系统仪表选型与应用介绍
目 录
• 引言 • 电厂脱硫系统仪表的种类与功能 • 电厂脱硫系统仪表的选型原则 • 电厂脱硫系统仪表的应用案例 • 电厂脱硫系统仪表的发展趋势与展望
01 引言
目的和背景
01
随着我国对环保要求的日益提高 ，电厂脱硫系统已成为火电厂的 必备设施，用于降低烟气中的硫 氧化物排放。
实际效果
通过合理选型和应用，该电厂脱 硫系统仪表在运行过程中表现稳 定，有效地降低了脱硫系统的能
耗和维护成本。
某新型仪表在电厂脱硫系统中的应用
1 2 3
新型仪表
该新型仪表采用了先进的技术和设计理念，具有 高精度、稳定性好、易于维护等特点。

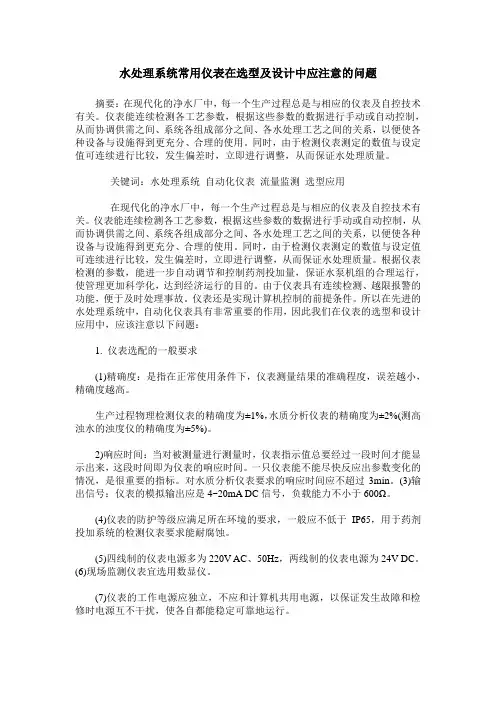

水处理系统常用仪表在选型及设计中应注意的问题摘要：在现代化的净水厂中，每一个生产过程总是与相应的仪表及自控技术有关。

仪表能连续检测各工艺参数，根据这些参数的数据进行手动或自动控制，从而协调供需之间、系统各组成部分之间、各水处理工艺之间的关系，以便使各种设备与设施得到更充分、合理的使用。

同时，由于检测仪表测定的数值与设定值可连续进行比较，发生偏差时，立即进行调整，从而保证水处理质量。

关键词：水处理系统自动化仪表流量监测选型应用在现代化的净水厂中，每一个生产过程总是与相应的仪表及自控技术有关。

仪表能连续检测各工艺参数，根据这些参数的数据进行手动或自动控制，从而协调供需之间、系统各组成部分之间、各水处理工艺之间的关系，以便使各种设备与设施得到更充分、合理的使用。

同时，由于检测仪表测定的数值与设定值可连续进行比较，发生偏差时，立即进行调整，从而保证水处理质量。

根据仪表检测的参数，能进一步自动调节和控制药剂投加量，保证水泵机组的合理运行，使管理更加科学化，达到经济运行的目的。

由于仪表具有连续检测、越限报警的功能，便于及时处理事故。

仪表还是实现计算机控制的前提条件。

所以在先进的水处理系统中，自动化仪表具有非常重要的作用，因此我们在仪表的选型和设计应用中，应该注意以下问题：1. 仪表选配的一般要求(1)精确度：是指在正常使用条件下，仪表测量结果的准确程度，误差越小，精确度越高。

生产过程物理检测仪表的精确度为±1%，水质分析仪表的精确度为±2%(测高浊水的浊度仪的精确度为±5%)。

2)响应时间：当对被测量进行测量时，仪表指示值总要经过一段时间才能显示出来，这段时间即为仪表的响应时间。

一只仪表能不能尽快反应出参数变化的情况，是很重要的指标。

对水质分析仪表要求的响应时间应不超过3min。

(3)输出信号：仪表的模拟输出应是4~20mA DC信号，负载能力不小于600Ω。

(4)仪表的防护等级应满足所在环境的要求，一般应不低于IP65，用于药剂投加系统的检测仪表要求能耐腐蚀。

2
本文件的知识产权为中国电力工程顾问集团公司所有，任何单 位或个人未经许可不得复制和使用，违者将被追究法律责任！
火力发电厂仪表与控制电缆、导管和就地设备布置设计导则 5.2.4 接地设计应符合 DL/T5182-2004 的要求。 5.3 设计输入数据 设计输入数据主要包括：电缆（导线）用途和途经的区域环境等。
以及工艺系统布置等选取。在具体工程设计中，对于超出本导则热力参数的仪表导管的选取应经热 力计算确定，新材料的应用应确保安全。 4.4 仪表与控制就地设备布置应根据就地仪表设备的类型、安装部位等设计，并应充分考虑现场安 装及维护。 4.5 在进行仪表与控制电缆、导管和就地设备布置设计时，应与相关专业密切配合。 5 电缆及敷设和接地
本文件的知识产权为中国电力工程顾问集团公司所有，任何单 位或个人未经许可不得复制和使用，违者将被追究法律责任！
中国电力工程顾问集团公司企业标准
1
火力发电厂仪表与控制电缆、导管和就地设备布置设计导则 下列术语和定义适用于本标准。 3.1 一次门 root valve 用于隔离工艺介质和仪表管系的阀门，应靠近工艺管道或设备布置。 3.2 二次门 instrument isolation valve 用于隔离取样介质和测量仪表的阀门，应靠近仪表布置。 3.3 排污门 drain valve
包括超临界和超超临界机组高温高压仪表导管的选取和相应的计算方法。 本导则适用于单台机组容量为 125MW 级~1000MW 级机组的火力发电厂， 其它类型和容量机组 也可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所 有的修订单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的 各方研究是否可以使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 150-1998 GB 5310-2008 GB/T 9330.1-2008 钢制压力容器 高压锅炉用无缝钢管 塑料绝缘控制电缆 第 1 部分：一般规定

现场仪表设计审查、购置要求及验收指南1 目的为巴陵石化装置新建、改扩建、技改技措、隐患治理、设备更新、零星购置等固定资产投资项目及设备大检修中仪表的设计审查、设备选型、技术谈判、采购及验收工作提供技术指导。

2 适用范围2.1本通则规定了在进行仪表选型审查、安装设计审查、购置技术协议谈判和验收时必须查验的主要内容。

2.2本通则适用于各类投资项目中对仪表进行设计审查、设备选型、技术谈判、采购及验收的程序。

2.3本通则仅就关键的技术标准和要求进行叙述，对通用标准和一般要求只是原则上提示，请参照相关标准执行。

3 总则3.1 引用标准3.1.1 仪表设计应遵循国家标准和石油化工行业标准以及相关行业标准。

设计的内容、依据和原则应符合工艺专业委托以及有关会议纪要的要求。

3.1.2 引用标准如下：国家标准●GB 2625-1981 《过程检测和控制流程图用图形符号和文字代号》●GB 2624-2006 《流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量》●GB 2887-2000 《电子计算机场地通用规范》●GB 50160-2008 《石油化工企业设计防火规范》●GB/T 7353-1999 《工业自动化仪表盘、柜、台、箱》●GB/T4830-1984 《工业自动化仪表气源压力范围和质量》●GB 4439-1984 《工业自动化仪表工作条件振动》●JB/T 8207-1999 《工业自动化仪表用电源电压》●GB 7260-2008 《不间断电源设备》●GB/T 4213-2008 《气动调节阀》●GB/T 17213-2005 《工业过程控制阀》●GB 3836-2010(2000)《爆炸性气体环境用电气设备》●GB 4208-2008 《外壳防护等级（IP代码）》●GB 50057-2010 《建筑物防雷设计规范》●GB 50650-2011 《石油化工装置防雷设计规范》●GB 21714-2008 《雷电防护》●GB 50343-2004 《建筑物电子信息系统防雷技术规范》●GBZ1-2010 《工业企业设计卫生标准》●GBZ125-2002 《含密封源仪表的放射卫生防护标准》●GB 50058-2010 《爆炸和火灾危险环境电力装置设计规范》●GB 50093-2002 《工业自动化仪表工程施工验收规范》●GB 50131-2007 《自动化仪表安装工程质量检验评定标准》●GB 50235-2010 《工业金属管道工程施工及验收规范》●GB 17167-2006 《用能单位能源计量器具配备和管理通则》●GB 21367-2008 《化工企业能源计量器具配备和管理要求》●GB 50493-2009 《石油化工可燃气体和有毒气体检测报警设计规范》●GB/T 21109-2007《过程工业领域安全仪表系统的功能安全》●GB/T 20438-2006《电气/电子/可编程电子安全相关系统的功能安全》●AQ3009-2007 《危险场所电气防爆安全规范》●AQ3035-2010 《化学品重大危险源安全监控通用技术规范》●AQ3036-2010 《危险化学品重大危险源罐区现场安全监控装备设置规范》●GB17681-1999 《易燃易爆罐区安全监控预警系统》●国家安监总局2009（116）《国家工艺重点监管项目目录》行业标准国家石油和化学工业局●HG/T 20505-2000 《过程测量和控制仪表的功能标志及图形符号》●HG/T 20507-2000 《自动化仪表选型设计规定》●HG/T 21581-2010 《自控安装图册》●SH 3005-1999 《石油化工自动化仪表选型设计规范》●SH 3060-2009 《石油化工抗爆控制室设计规范》●SH/T 3092-1999 《石油化工分散控制系统设计规范》●SH/T 3018-2003 《石油化工安全仪表系统设计规范》●SH/T 3105-2000 《炼油厂自动化仪表管线平面布置图图例及文字代号》●SH/T 3521-2007 《石油化工仪表工程施工技术规程》●SH/T 3164-2010 《石油化工仪表防雷设计规范》●SH 3501-2002（2004）《石油化工企业有毒、可燃介质管道工程施工及验收规范》相关行业标准●JB/T 9234 –1999 《工业自动化仪表公称通径系列》●JB/T 9235 –1999 《工业自动化仪表公称工作压力值系列》●JB/T 9269 –1999 《工业控制计算机系统安装环境条件》●NDGJ 16 –1989 《火力发电厂热工自动化设计技术规定》●SY/T 6799-2010 《石油仪器和石油电子设备防雷和浪涌保护通用技术条件》法兰标准●HG/T 20592 ~20635–2009 《钢制管法兰、垫片、紧固件》●ANSI B16.5、B16.47 系列●DIN 2501 系列●ISO 7005-1（1992）、ISO 7483（1991）●GB/T 9112~9124-2010 系列3.2 设计选型原则3.2.1 选用的仪表应是经过国家技术监督部门认可的合格产品。

水务系统中流量计的选型与应用摘要：介绍了炼化企业水务系统中流量计量仪表的重要性，输水管网的特点，测量流量方法的具体运用。

简述了几种主要流量计应用历史，详细地说明了多种流量计在相应工况下该如何选择及在使用流量计时需要注意的事项。

关键词：流量计选型应用水务部担负着公司生产、生活用水的供给任务，担负着公司下属炼油部、烯烃部、化工部及热电部的循环水和除盐水的供给任务，担负着各作业部污水处理的任务。

每天需要计量供出水量的多少，这就需要安装必备的流量测量仪表来时刻记录供水的瞬时流量、累积流量。

外供水量是直接与本单位成本、效益挂钩的，实现外供水量计量是十分重要的任务。

流量测量仪表的作用还为水务部节水管理、工艺调整等提供帮助，在确认流量仪表完好情况下，出现水量大幅度增加或减少的状况，说明管道有漏点，查出漏水部位，采取堵漏措施，可以提高节水管理水平，保证工艺流程的正常。

所以合理选择正确可靠的计量仪表是计量工作重中之重。

一、水务部流量计量点的分布特点水务部有循环水装置11套、污水处理装置3套、除盐水装置4套，涉及到了公司各个作业部.管网分布较复杂，管径范围从100mm至14000mm。

二、流量计的选择1.螺翼式水表选择与应用根据水务部新鲜外供特点，多供于外部用户管径相对较小（DN100至DN150）且水表大多设置在室外表井中，根据以上情况将原有老旧的螺翼式水表改换成可直读式WSD型螺翼式水表（申舒斯专利产品）。

此流量计利用随机附带手抄器可以直读累计流量，对于数据的收集提供了极大的便利性。

1.1组成1.2原理当水流入水表后，沿轴线方向冲击水表螺翼形的叶轮旋转后流出，叶轮的转速与水流速度成正比，经过减速齿轮传动后，在指示装置上显示通过水表的水总量。

1.3使用注意事项及优缺点注意事项：直管段要求：上流直管长为10D（螺翼式水表口径）以上（实际大于8D即可），下流直管长为5D以上，水表必须水平安装，应字面朝上，并使表壳上的箭头方向与管道流水方向相同。

电厂热工仪表常见故障分析与处理1、取样表管堵托电在磨煤机、空预器等部位的压力、差压采用了导压管直接取样，取样表管堵塞的故障经常出现。

故障现象：表现为压力无变化、差压升高、开关不动作、压力升高、差压降低等。

故障原因：1) 设计缺陷：托电一期在设计中就没有取样管吹扫装置，造成取样管经常性被煤粉或灰堵塞。

二期虽然设计了取样管吹扫装置，但一直未正常投用。

发现这一问题后，经于热工室相关人员联系投用相关吹扫装置，未得到认可，主要担心吹扫装置投用时和投用后会影响到设备的运行工况。

2) 没有缓冲罐：设计中没有在取样口部位设置缓冲罐。

3) 吹扫不彻底：托电一期磨煤机的取样设计为一个取样口带多个设备，如压力、差压、开关等，吹扫时限于工况、时间、措施等原因，没有彻底将所有取样管线全部吹扫干净，遗留了隐患处理方法：吹扫处理效果：二期设备现在的办法是设备出现问题后，先吹扫，之后将吹扫装置投用，投用吹扫装置后，吹扫次数明显减少。

遇小修或大修时，将所有取样管彻底吹扫后，将所有取样吹扫装置投用，相信会有很大的改善。

一期限于设备的限制，现在只是出现问题立即吹扫，已经提出改造计划，希望能彻底解决这一问题。

2、温度测点波动事故现象：测点表现为无规则波动事故原因：1) 就地设备接线松动。

2) 接线盒接线松动。

处理方法：1) 查找松动处。

2) 重新紧固。

3) 螺丝无法紧固的立即更换。

处理效果：螺丝松动的原因一是安装调试时没有紧固良好，另外由于没有使用防松动垫圈，机组长期振动较大造成。

已经提计划采购防松动垫圈，逐步更换，争取最大程度减少这类事故。

3、温度测点坏点事故现象：测点指示最小或最大，成为坏点事故原因：1) 就地设备接线松动。

2) 接线盒接线松动。

3) 就地设备接线短路。

4) 接线盒接线短路。

5) 温度元件短路，元件已损坏。

6) 温度元件断路，元件已损坏。

处理方法：1) 测量温度元件阻值。

2) 检查就地接线。

3) 检查接线盒接线。

4) 更换温度元件。

水厂中电气自动化仪表应用摘要：目前，自动化仪表在水厂的自动化控制工作中已经得到了广泛的使用。

相关仪器仪表的科学合理应用，不但能提高水厂检测工作的成效性，还能确保其生产过程的安全稳定性，并为水厂工作人员减轻工作量，促进水厂成本控制目标的达成。

因此，分析水厂中电气自动化仪表应用情况，了解自动化仪表应用措施，可为水厂系统运行奠定良好的基础。

关键词：水厂；电气自动化；仪表引言在社会经济飞速发展的新形势下，工业发展步伐也在不断推进。

自动化仪表作为优化电气系统的重要工具，在各大水厂中得到了广泛的使用。

在实际工作中，自动化仪表具有数据记录及对设备进行实时检测的功能。

因此，对于水厂而言，自动化仪表的合理应用不但能确保水厂运行的安全性及稳定性，而且还能提高其水处理能力，达到成本控制与提高生产质量的目的，从而为水厂的可持续发展奠定坚实的基础。

1．在水厂中水处理系统自动化仪表的类型在水厂的生产过程中，自动化仪表主要使用在两个部分，第一类用于生产过程的监测工作，在该工序中，仪表可对生产阶段中相关参数进行测量，如水位、水的温度及水压等。

该类仪表大多产于国内，目前，国产的自动化仪表其性能及工作质量完全能达到该项工作的需求。

第二类应用由水质量的检测工作。

该类仪表通常情况下都会选用进口产品，因为在目前，国产仪表性能还达不到水质量检测工作的标准。

在水质量检测时，自动化仪表主要是针对水的纯净度、PH值、氨氮及溶氧度等指标进行检测。

因此，检测仪表的质量与性能与水厂生产质量和效率有直接关系。

2在水厂中水处理系统自动化仪表的必要性自动化仪表在水厂中的有效应用，可对其生产过程中的各道工序进行检测，而且能确保检测数据的准确性及精准度，从而为水厂工作人员进行供给及需求协调提供可靠的依据，并且可有效提升系统工作成效，促进生产过程中各工艺流程之间的平衡，为水厂机器设备安全稳定运行提供保障。

其次，在生产阶段，自动化仪表可对药剂投入量进行自动控制及调整，并确保相关设备的稳定运转，从而进一步提高了水厂管理工作的成效。

! 第 " 期 总第 "#" 期 ! -../ 年 " 月
"
内 蒙古 科 技 与 经 济 011)2 3%14%5*6 78*)18) 9)8(1%5%4: ; <8%1%=:
$%& " ， ’() "#"’( *++,) > 61& -../
!!!!!!!!
电厂污染物排放的测量及仪表选型分析
刘连锁
（内蒙古 电力学校， 内蒙古 呼和浩特! ."....） ! ! 摘 ! 要： 我国能源消费以煤为主， 燃煤产生的大气污染物占污染物排放总量的比例较大。本文就火 电厂污染物排放的准确测量及仪表选型作一分析探讨， 为控制污染物的排放提供检测数据。 关键词： 发电厂； 污染物； 测量； 仪表 ! ! 中图分类号： 9?#" ! ! 文献标识码： @! ! 文章编号： ". ./—AB -" （ -.. /） ." —..BA —.! ! 随着环保要求的不断提高， 烟气脱硫将在我国 得到越来越多的应用。对于燃煤电厂由于仪表与控 制系统涉及新的工艺和介质， 仪控设备的种类和要 求有了新的变化， 因此仪控设备的选型及安装需要 考虑其系统的特殊性。本文 就湿法 （ 石灰 C 石灰石 一石膏） 烟气脱硫的有关测量仪表及选型方面的几 个主要问题作一探讨。 烟气脱硫 系统需 测量的 项目 有烟 气参数 （温 度、 压力、 流量、 7D- 含量、 含尘量等） 、 石灰石浆液和 石膏浆液的浓度及流量、 吸收塔浆液的 EF 值、 石灰 石粉仓料位、 浆罐的液位等。 " ! 7D- 测量 烟气 7 D- 含量是吸收塔石灰石浆流量的一个重 要参数， 烟气脱硫系统出口 7D- 含量的测量也是烟 气连续监测系统 （ G<37 ） 的一部分， 因此， 其测量系 统必须精确可靠。烟气 7 D- 含量的测量系统包括采 样装置、 样气预处理系统、 7D- 分析仪 及控制器等， 在选型过程中应注意整个测量系统的性能和质量。 烟气 7D- 测 量 方 法 有 非 分 散 性 红 外 吸 收 （ $H0I） 法、 非分散性紫外吸收 （ $HJK ） 法和紫外脉 冲荧光法等。 采用 $H0I 法和 $HJK 法的分析仪通常使用在 加热采样系统中， 而采用紫外脉冲荧光法的分析仪 通常使用在稀释采样系统中。加热采样系统和稀释 采样系统的优缺点如下： " & " ! 稀 释采样系 统采用大 量的干空 气稀释 烟气 （稀释比为 " L M. N " L -.. ） ， 所采用的分析仪要求 灵敏度较高， 故价格也高； 但另一方面， 样品气对仪 器的腐蚀小， 仪器维护量少。 " & -! 加热采样系统抽气量一般要求 O - P C =*1 ， 而稀 释采样系统一般只要求 O . & M P C =*1。抽气量大， 探 头过滤器容易堵塞， 相应的反吹和维护量增加。 " & #! 加热采样系统一般要求加热样管中的烟气维 持在 "Q. R N "A .R 左右， 以防止烟气中的水汽在采 样管路中的凝结， 但在送达分析 系统前需降温、 脱 水， 烟气中的溶水 性污染物就会 损失， 影 响测量结 果。因此， 必须经常进行系统标定， 以确定溶水性损 失的多少， 增加了日常维护费用。而稀释采样系统 的样气经稀释后直接送分析仪， 无溶水性损失、 测量 精确、 分析系统稳定、 标气耗量少、 日常运行维护量 少。 " & Q ! 加热采样系统一般为负压传输， 易漏气， 因而 采样管路不宜太长； 另一方面， 管路的加长也会增加 设备造价； 而稀释采样系统一般为正压传输， 不怕传 输管路上的微小泄漏， 样气可长距离传输。 " & M ! 加热采样系统测得的 7D- 多为干基， 因此计算 排放总量时需用湿度进行补偿， 而稀释采样系统测 得的 7D- 为湿基， 计算排放率时用湿度进行换算。 7 D- 测量一般采 用抽取法， 由于气态污染物混 合比较均匀， 故脱硫前的 7D- 含量测量装置一般安 装在有一定直管段的原烟气烟道上， 位于脱硫装置 上游不小于半倍烟道当量直径处； 脱硫后的 7D- 含 量测量装置一般安装在靠近烟囱的净烟气烟道上， 位于脱硫装置下游不小于两倍烟道当量直径处。采 样点离烟道内壁的距离必须不小于 " = 或者 " C # 的 烟道当量直径。选择测量点的位置时还应考虑相应 的校验监测孔位置。 - ! 烟气含尘测量 测量烟气含尘量是为了防止含尘量过高的烟气 进入吸收塔， 影响吸收塔内的化学反应及石膏品质， 出口烟气含尘量的测量是 G<37 的一个子系统。烟 气含尘测量装置大多数为黑度法或浊度法， 如德国 7 *8S 的 D3H Q" 测尘仪、 芬兰 3*E %: 的 P3 # "TT 激 光测尘仪、 德国 H,264 的 H U I-T. U ". 粉尘浓 度 计、 南京电力环境保护研究所的 >VW U " 型烟气 浊 度在线监测仪及美国 I%+) — =%, 1’ 的 DX3 -... I 浊度 C 尘浓度监测仪等。美国 <7 G 的 X U M Y 测尘仪 则利用红外光后散射原理来测量烟尘的浓度。澳大 利亚 Z%:)1 的 <3X 烟尘监测系统是利用电荷感应 技术的产品。还有采用 ! 射线吸收法来测量的。 目前， 烟尘连续测量大多数采用浊度法或光散 射法。静电法一般不适用于烟尘浓度的连续测量， 而用于布袋除尘器的破漏报警。! 射线吸收法可进 行短期的连续测量， 但不适于长期连续测量。不同 的测量方法对校准、 安装、 维护的要求以及受烟尘浓 度分布、 粒度和颜色的影响是不同的。选型时应考 虑测量精度、 现有安装地点条件、 工程服务及价格等 因素。

论流量仪表在火力发电工艺中的选型发布时间：2022-09-27T01:03:54.076Z 来源：《中国电业与能源》2022年第10期作者：刘蕾[导读] 在流量仪表的选择及应用中，应充分了解其主要类型和特征，根据相关原则选择合理的流量仪表，并通过科学合理的措施将其应用于火电厂刘蕾天津华冶工程设计有限公司天津市滨海新区 300270摘要：在流量仪表的选择及应用中，应充分了解其主要类型和特征，根据相关原则选择合理的流量仪表，并通过科学合理的措施将其应用于火电厂。

这样能发挥流量仪表应用优势，保证其测量效果，确保火电厂可靠稳定的运行和生产。

关键词：流量仪表；火力发电；工艺工况流量仪表是一种重要的计量仪表，其一直是自动化流程工业中的一个难点，也是许多自动化仪表中相对复杂的一种。

火电工艺过程控制中各种介质的流量测量也面临许多问题，如何选择最佳的流量仪表和测量方案是火电行业自动化领域迫切需解及和面对的问题。

一、火力发电流量测量面临的问题1、火电厂介质特性复杂。

介质的温度、压力和密度随工况变化而变化。

每个火电厂都有不同的工况和介质特性，因此不能完全复制其他电厂的选型配置。

火电厂的主要测量点分布在锅炉的汽水系统与燃烧系统中，其中主要介质为空气、液体、和蒸汽。

在选择流量测量仪表时，应考虑以下因素，即被测流体特性、安装条件、环境条件、仪表性能和维护需求。

2、安装问题。

电厂内部空间与安装空间有限，流量仪表需前后安装一定数量的直管段，往往不能满足安装要求，导致使用效果不理想，测量误差大且不稳定。

3、测量要求。

测量的稳定性及准确性与安全高效生产密切相关。

电厂对流量仪表的基本要求是长寿命、有效和稳定的测量，开车后无需随意拆卸停车维护。

二、火力发电中流量测量解决措施1、风量测量难点选择。

燃煤锅炉磨煤机入口风量的测量一直是困扰机组运行人员的主要问题，口径大、方管多，流体不对称，直管段安装严重不足。

通过测量火电机组风道的风量，电厂能实现准确的风量管理，达到节能减排目的，因此用于风量测量的流量仪表尤为重要。
