凝结水系统讲解

凝结水系统简介一、凝结水系统是将汽轮机低压缸的排汽经凝汽器凝结成的凝结水输送至除氧器，供锅炉给水泵用水，同时还向低旁、辅汽、轴封供汽减温器等提供减温水。

系统设一台工频式和一台变频式100%容量的筒袋式凝结水泵，四台低压加热器，一台轴封冷却器，一台除氧器，一个300 m3的凝补水箱，和两台凝输泵。

凝结水采用中压精处理装置。

凝补水箱配备两台凝输泵，在机组启动时向凝结水系统补水。

机组正常运行时，通过凝输泵旁路管道靠凝汽器负压向凝汽器补水。

二、凝结水系统保护定值及逻辑1、凝汽器水位和真空1000mm高Ⅰ值报警，1350高Ⅱ值报警，联关低旁。

600mm低Ⅰ值报警，200mm低Ⅱ值报警。

真空-74.7KPa跳机，-78KPa跳低旁，任一侧真空低于-88KPa，联启备用循泵。

2、凝汽器设计背压： 4.4/5.4 Kpa。

凝汽器设计端差， 5.52/5.28℃。

3、凝汽器疏水扩容器高、低压侧温度高于70℃联开相应的减温水调门至100%。

4、低压缸喷水：低压缸A或B排汽温度平均值的高值达到设定值时开，任一低压缸排汽温度平均值的高值达到80 ℃时强制全开。

5、变频室内温度：高于35℃和40℃均报警，变频器整流变压器温度120℃报警，130℃跳闸。

6、联启备用凝泵条件（1）运行泵跳闸。

（2）凝结水母管压力≤1.3 MPa,工频泵备用时母管压力≤1.3 MPa或变频器跳闸信号出现。

7、凝泵跳闸（1） A、B凝汽器热井水位均低于600 mm ，且凝汽器热井水位低Ⅱ值开关信号动作(≤200mm)延时5秒。

（2）凝泵电机上、下轴承温度大于95℃（85℃报警）, 延时5秒。

（3）泵运行时出口阀关延时60 s。

（4）凝泵电机线圈温度大于130℃（110℃报警，六取三）延时5秒。

（5）电气原因。

8、凝泵启动条件：（1）凝汽器水位不低（＞600mm）。

（2）凝泵进口阀全开状态。

三、运行中凝泵检修的隔离要点（1）、停运后做安措：1、关凝泵出口电动门，2、关凝泵抽空气门，3、关凝泵密封水门，注意凝汽器真空不下降，如下降停止检修工作，4、关闭凝泵轴承冷却水，5、关凝泵进口电动门（2）、检修后安措恢复1、开凝泵密封水门，调整压力0.2～0.4MPa，利用密封水进行注水，2、开凝泵抽空气门，3、开凝泵进口电动门，4、投入凝泵轴承冷却水四、凝泵变频切至凝泵工频的要点：1、将变频泵的转速手动操作提升至额定转速，升速过程要慢调整电泵、汽泵密封水差压正常；(注意凝结水管道振动）2、除氧器上水调门切为手动(泵切换正常后投自动），调整除氧器水位,备用凝泵密封水压力正常(0.2～0.4MPa) ；3、关闭A凝泵出口电动门，启动凝泵A，A凝泵出口电动门联开正常，检查凝泵A运行正常、凝结水系统运行正常；4、就地手动关闭B凝泵出口电动门至10%，停止凝泵B运行；5、检查B凝泵不倒转，投入备用，开启该泵出口门，投入电机电加热。

凝结水系统1. 简介凝结水系统是一种对冷却设备中产生的凝结水进行收集、处理和储存的系统。

凝结水是在一些冷却设备中由于温度差异而形成的水滴，如果不进行有效的处理和利用，会导致能源浪费和环境污染。

凝结水系统的目标是最大程度地利用凝结水，提高能源效率和环境可持续性。

2. 凝结水的产生和特点凝结水是由于冷却设备中的冷却管道、冷凝器等部件温度低于周围空气温度而产生的水滴。

凝结水的特点包括： - 温度较低，通常与周围环境的温度接近； - 含有少量溶解气体和微量的杂质； - 产生量随着冷却设备的运作时间和负荷的增加而增加。

3. 凝结水系统的组成凝结水系统由以下几个主要部分组成： ### 3.1 凝结水收集系统凝结水收集系统是用于将冷却设备中产生的凝结水收集起来的部分。

它通常包括收集槽、收集管道和阀门等设备。

收集槽位于冷却设备下部，用于接收凝结水，收集管道将凝结水引导到处理系统。

3.2 凝结水处理系统凝结水处理系统是将收集的凝结水进行过滤、除气和除杂质等处理的部分。

它通常包括过滤器、除气装置和除杂质设备。

过滤器用于去除凝结水中的固体颗粒，除气装置主要用于去除凝结水中的溶解气体，而除杂质设备则可以去除凝结水中的其他杂质。

3.3 凝结水储存系统凝结水储存系统用于储存经过处理的凝结水，以备后续使用。

它通常包括储水槽、水泵和水位控制装置等设备。

储水槽用于存储凝结水，水泵负责将凝结水抽送到需要的位置，而水位控制装置可以自动调节凝结水的储存量。

4. 凝结水系统的应用凝结水系统可以应用于许多领域，尤其是与冷却设备密切相关的行业。

以下是几个常见的应用场景： - 蒸汽发生器：通过收集和利用凝结水，可以降低蒸汽发生器的能耗和排放。

- 空调系统：空调设备中产生的凝结水可以被收集和利用，从而减少对自来水的依赖。

- 工业冷却系统：凝结水系统可以帮助工业冷却系统提高能源效率，减少能源浪费。

- 发电厂：凝结水系统可应用于发电厂的冷凝回路，提高冷却效果。

凝结水系统概述凝结水系统是指将热能转化为冷凝水的技术和设备，在工业和商业领域中被广泛应用。

本文将对凝结水系统进行概述，介绍其原理、应用领域以及优势。

一、凝结水系统的原理凝结水系统基于物质的凝结原理，利用冷凝器将蒸汽或气体中的水蒸气冷却至低温状态，使其由气态转变为液态，形成冷凝水。

这些冷凝水可以被回收利用，从而提高能源利用效率。

二、凝结水系统的应用领域1. 能源生产与供应：凝结水系统在发电厂和热电厂中广泛应用。

通过回收充分利用冷凝水，可以提高热电能的转化效率，降低燃料消耗。

2. 制冷与空调：凝结水系统是空调和制冷设备中至关重要的组成部分。

通过回收冷凝水，不仅可以提高制冷效率，还可以减少水资源的浪费。

3. 医药制造：在医药制造过程中，凝结水系统可以用于加热和冷却处理，保证产品质量和生产效率。

4. 化工工艺：化工过程中常常需要进行冷凝操作，凝结水系统可以高效地实现这一需求，提高化工生产效率。

5. 食品加工与饮料生产：凝结水系统可以应用于食品加工与饮料生产中的冷却、消毒和清洗等环节，确保产品的安全和质量。

三、凝结水系统的优势1. 节约能源：凝结水系统可以回收利用热能，提高能源利用效率，减少能源的浪费。

2. 节约水资源：凝结水系统可以回收利用水资源，减少水的消耗，降低环境对水资源的压力。

3. 提高生产效率：凝结水系统可以加快生产速度，降低能源成本，提高产品质量和生产效率。

4. 环保可持续：凝结水系统具有环保的特点，通过减少能源消耗和水资源浪费，有助于减少对环境的影响，实现可持续发展。

5. 经济效益：凝结水系统的应用可以降低能源和水资源的成本，提高企业的竞争力和经济效益。

总结：凝结水系统作为一种能源和水资源利用技术，已被广泛应用于各个领域。

通过回收利用凝结水，可以提高能源利用效率，减少能源和水资源的浪费，同时还能提高生产效率和经济效益。

在未来的发展中，凝结水系统将继续发挥重要的作用，为企业和社会带来更多的益处。

凝结水系统介绍凝结水系统是一种用于回收和利用工业过程中产生的废热的设备。

在许多工业领域，例如发电厂、炼油厂和化工厂等，废热是一种宝贵的能源资源，如果不加以利用就会浪费掉。

而凝结水系统的作用就是通过收集和处理废热中的水蒸汽，将其凝结为液体水，并将其用于其他工艺流程或提供给其他系统使用。

凝结水系统的工作原理是基于水的特性和物理原理。

当热水蒸汽遇冷后，温度下降，水蒸汽会凝结成液体水。

凝结水系统利用这一原理，通过降温装置和冷凝器将废热中的水蒸汽冷却、凝结，然后通过收集和处理设备将凝结水与其他流体分离，得到纯净的液体水。

凝结水系统通常包括以下几个主要组成部分：1. 冷凝器：冷凝器是凝结水系统的核心设备，用于将水蒸汽冷却、凝结成液体水。

冷凝器通常采用换热器的形式，通过传热管或板式换热器将热水蒸汽与冷却介质进行热交换，使水蒸汽的温度降低到凝结点以下，从而使其凝结成液体水。

2. 分离设备：分离设备用于将凝结水与其他流体分离，以便得到纯净的液体水。

常见的分离设备包括沉淀池、离心分离器和过滤器等。

这些设备可以去除悬浮颗粒、沉淀物和其他杂质，使凝结水达到一定的水质要求。

3. 处理设备：处理设备用于对凝结水进行进一步处理，以满足特定的要求。

根据不同的应用场景，处理设备可以包括脱气器、除盐设备、pH调节器等。

这些设备可以去除水中的气体、溶解性盐分和调节水的酸碱度，使凝结水达到特定的水质标准。

4. 储存和供应系统：凝结水系统还需要具备储存和供应水的功能。

储存系统通常包括水箱或水塔等设备，用于储存凝结水。

供应系统则包括输送管道、泵站等设备，用于将凝结水输送到需要的地方，供给其他工艺流程或其他系统使用。

凝结水系统的优点在于能够回收和利用工业过程中产生的废热，实现资源的最大化利用。

通过凝结水系统，废热中的水蒸汽可以被有效地回收和利用，不仅可以降低能源消耗和环境污染，还可以降低生产成本。

此外，凝结水系统还可以改善工业过程中的热工性能，提高产品质量和生产效率。

汽轮机介绍之凝结水系统的构成及特点汽轮机是一种利用高温高压蒸汽驱动的动力机械。

在汽轮机的运行过程中，蒸汽会经历冷凝过程，从而形成大量的凝结水。

这些凝结水需要被妥善处理，以保证汽轮机的安全、高效运行。

因此，凝结水系统在汽轮机中起着非常重要的作用。

本文将对凝结水系统的构成及其特点进行详细介绍。

凝结水系统是指用于收集、处理和排放汽轮机中凝结水的系统。

它主要由冷凝器、凝结水泵、凝结水箱、凝结水再循环系统以及对凝结水进行处理的设备组成。

冷凝器是凝结水系统中最重要的设备之一、它位于汽轮机的排汽端，用于将高温高压蒸汽冷凝成液态水，并且通过散热将热量排出。

冷凝器通常采用多个管束或板式换热器，以增加热交换面积，提高热效率。

凝结水泵用于将冷凝水从冷凝器中抽出，并将其送入凝结水箱。

凝结水泵需要具备较高的扬程和流量，以确保冷凝水能够顺利地流动。

凝结水箱是存放凝结水的容器，它通常位于汽轮机的底部。

凝结水通过凝结水泵从冷凝器中抽出后，会先由凝结水箱进行暂时的存储，然后再通过凝结水再循环系统回送到锅炉进行再次利用。

凝结水再循环系统是指将凝结水从凝结水箱中回送到锅炉的系统。

这个系统主要由回水管道、再循环泵和再循环控制阀组成。

通过再循环，凝结水可以再次参与锅炉的蒸汽发生过程，提高能源的利用效率。

除了上述主要设备外，凝结水系统还包括一些辅助设备，如凝结水过滤器、凝结水处理装置等。

这些设备的主要作用是对凝结水进行过滤、除氧和除盐处理，以防止凝结水中的杂质对汽轮机的损害。

凝结水系统具有以下特点：1.高效节能：凝结水再循环系统能够将凝结水回送到锅炉进行再次利用，提高了能源的利用效率，从而达到节能的目的。

2.保护冷凝器：凝结水系统通过凝结水泵将冷凝水从冷凝器中抽出，并将其送入凝结水箱，从而减少了冷凝器中的冷凝水堆积，保护了冷凝器的正常运行。

3.防止水锤现象：凝结水系统中的凝结水泵和再循环泵具有较高的扬程和流量，能够平稳地抽送和回送凝结水，有效地防止了由于水锤现象而对设备造成的损害。

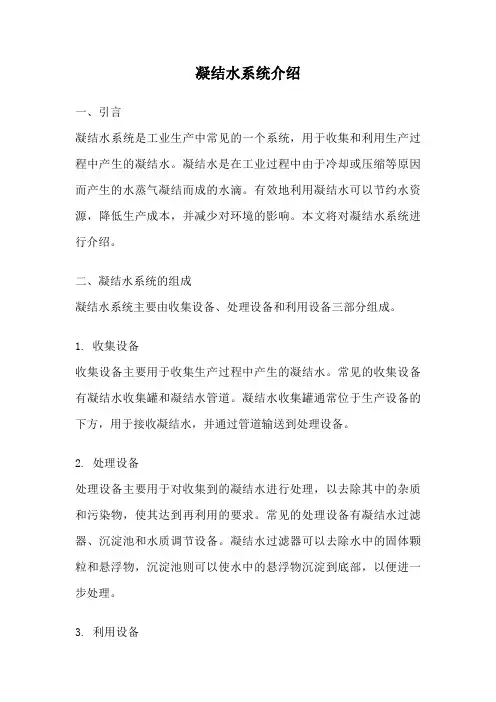

凝结水系统介绍一、引言凝结水系统是工业生产中常见的一个系统，用于收集和利用生产过程中产生的凝结水。

凝结水是在工业过程中由于冷却或压缩等原因而产生的水蒸气凝结而成的水滴。

有效地利用凝结水可以节约水资源，降低生产成本，并减少对环境的影响。

本文将对凝结水系统进行介绍。

二、凝结水系统的组成凝结水系统主要由收集设备、处理设备和利用设备三部分组成。

1. 收集设备收集设备主要用于收集生产过程中产生的凝结水。

常见的收集设备有凝结水收集罐和凝结水管道。

凝结水收集罐通常位于生产设备的下方，用于接收凝结水，并通过管道输送到处理设备。

2. 处理设备处理设备主要用于对收集到的凝结水进行处理，以去除其中的杂质和污染物，使其达到再利用的要求。

常见的处理设备有凝结水过滤器、沉淀池和水质调节设备。

凝结水过滤器可以去除水中的固体颗粒和悬浮物，沉淀池则可以使水中的悬浮物沉淀到底部，以便进一步处理。

3. 利用设备利用设备主要用于再利用处理后的凝结水，以达到节约水资源和降低生产成本的目的。

常见的利用设备有再生水供应系统和循环水系统。

再生水供应系统将处理后的凝结水供应给生产设备使用，循环水系统则将凝结水回收再利用，循环使用于生产设备。

三、凝结水系统的工作原理凝结水系统的工作原理主要包括收集、处理和利用三个过程。

1. 收集生产过程中产生的凝结水通过管道输送到凝结水收集罐中。

凝结水收集罐通常设有液位控制装置，当凝结水达到一定液位时，液位控制装置将信号发送给生产设备，停止产生凝结水。

2. 处理收集到的凝结水经过凝结水过滤器进行过滤，去除其中的固体颗粒和悬浮物。

然后进入沉淀池，在沉淀池中，水中的悬浮物会逐渐沉淀到底部，清水则从上部流出。

最后，通过水质调节设备对水质进行调节，以确保处理后的凝结水符合再利用要求。

3. 利用处理后的凝结水可以通过再生水供应系统供应给生产设备使用，也可以通过循环水系统回收再利用。

再生水供应系统将凝结水经过再次处理后供应给生产设备使用，循环水系统将凝结水循环使用于生产设备，减少对自来水的需求。

凝结水系统一、凝结水系统的组成：1. 凝结水系统主要作用是加热凝结水，并将凝结水从凝汽器热井送至除氧器.凝结水系统严格的来说应该从汽轮机的凝汽器开始，经热井，凝结水泵、轴封加热器，低压加热器到除氧器。

但在广义上讲凝结水系统就是凝结水所流过的流程。

2.凝汽器、循环水泵、凝结水泵、抽气器等把这些设备用管道和附件连接起来的汽水系统称为凝结水系统；3.凝结水系统的作用：将凝汽器回收汽轮机排汽，经凝结水泵加压，送往除氧器，再到锅炉继续加热，作为工质循环的一个必要环节，同时在这个过程中也对凝结水进行了加热，回收了汽轮机中间的几段抽汽加热凝结水，增加了汽轮机的循环热效率。

（火电厂汽轮机排汽损失造成效应下降）4.流程主凝结水的流程为：凝结器热井→凝结水泵→轴封加热器→低压加热器(凝结水母管）→除氧器→给水泵（高压冷母管）高加（高压热母管)。

【除盐水至冷渣机→(拖动凝结水）除氧器】5.冷渣器除盐水切凝结水操作步骤a.汇报值长、班长、联系锅炉岗位，停运冷渣器，注意监视冷渣器出水温度。

b.退出发电机组低加汽侧运行。

c.关闭除盐水至冷渣机冷却水阀门。

d.开大除氧间拖动凝结水至除氧器门。

e.缓慢打开发电凝结水母管至冷渣机门，操盘人员注意热井液位、除氧器温度、压力正常。

f.联系锅炉运行，投运冷渣机，注意冷渣机出水温度二．凝汽器1.凝汽器的投运1）打开凝汽器循环水出水门，开启凝汽器水侧空气门，打开进水门待凝汽器水侧空气门放尽有水溢出是关闭，是循环水系统进入正常运行状态。

2）检查热井液位是否升高或开启凝汽器汽侧放水门观其是否有水流出若水位升高或汽侧放水有水长流，则说明凝汽器内部铜管泄漏。

2. 凝汽设备：凝汽器、循环水泵、凝结水泵、抽气器等组成；凝汽器的作用：建立真空，增大蒸汽在汽轮机内的可用焓降，提高汽轮机的工作效率；将排气凝结成水，增加了给水循环利用率，真空还有除氧的作用；原理：汽轮机排汽至凝汽器后急剧冷却，凝结成水时，其比容（体积）急剧缩小，形成真空；3.在凝汽器顶部或汽缸上设有自动排气阀（安全模板），当循环水中断，或真空急剧降低，使凝汽器内压力高于大气压力时，自动排气阀动作，防止凝汽器变形或爆破，铜管松动，循环水泄漏；(凝汽器于汽轮机排气口的连接：法兰盘连接和波纹管连接。

汽机培训凝结水及循环水系统汽机培训是针对电力行业的一种专业技术培训，其中涉及到了凝结水和循环水系统，这两个系统在汽机发电中起着至关重要的作用。

接下来，我将从凝结水和循环水两方面入手，详细介绍这两个系统的主要内容和功能。

一、凝结水系统凝结水系统是由凝结器、冷却塔和水泵等部件组成的，主要功能是承接汽轮机排出的高温高压蒸汽，并将其冷凝成水，以保证汽轮机的正常运行。

以下是几个系统组成部分的详细介绍。

1.凝结器凝结器是凝结水系统中最核心的部分，其作用是将高温高压蒸汽转化为水，并将水排放到下面的水泵中。

凝结器通常由大量纵向管束、波板和出水口组成，其内部结构和工作原理都比较复杂。

2.冷却塔冷却塔是凝结水系统中的另一个重要组成部分，其主要作用是对凝结器中析出的热量进行散发，使水能够充分冷却。

冷却塔的型号和数量可以根据发电厂的具体情况进行调整，一般来说，大型发电厂数量会比较多。

3.水泵水泵是将凝结器中排放的水送回到汽轮机中的电机部分。

水泵通常由循环水泵和补给水泵构成，循环水泵负责将水循环到汽轮机中，而补给水泵则负责将水从中央水水处理厂引入凝结水系统中。

二、循环水系统循环水系统是维持汽轮机正常运转的重要组成部分，其主要作用是为汽轮机提供稳定的冷却和润滑。

以下是几个系统组成部分的详细介绍。

1.循环水泵循环水泵是循环水系统中最核心的部分，其作用是将水循环到汽轮机的各个部位，以保持机组的稳定状态。

循环水泵的流速和泵系能力都需要进行科学的设计和调整。

2.冷却器冷却器是循环水系统中的另一个重要组成部分，其主要作用是将汽轮机内部的热量散发出来，使机组能够一直处于正常状态。

冷却器通常由进水口、出水口和散热鳍片等组成。

3.水箱水箱是循环水系统中的第三个重要组成部分，其主要作用是储存和分配冷却水。

水箱通常分为上箱和下箱两部分，上箱是冷却水的主要储存和分配部分，而下箱则是组成冷却循环系统的一部分。

总之，凝结水和循环水系统都是汽机培训中的重要部分，它们直接关系到发电厂的能耗、效率和维护风险。

凝结水系统流程
凝结水系统是一种用于收集和处理水蒸气凝结的系统，它在许多工业和商业应用中起着至关重要的作用。

本文将介绍凝结水系统的流程，包括其工作原理、组成部分以及操作步骤。

首先，凝结水系统的工作原理是利用冷却水或空气来凝结水蒸气，从而将水分离出来。

这种系统通常包括冷凝器、冷却塔、水泵和管道系统。

当水蒸气经过冷凝器时，它会被冷却水或空气冷却，从而凝结成液态水。

然后，这些液态水会被收集并通过管道系统输送到需要的地方。

其次，凝结水系统的组成部分包括冷凝器、冷却塔、水泵和管道系统。

冷凝器是将水蒸气冷却成液态水的设备，通常采用冷却水或空气来实现。

冷却塔则用于冷却冷却水或空气，以保证冷凝器的正常工作。

水泵负责将凝结后的液态水输送到需要的地方，而管道系统则起着输送和分配水的作用。

最后，凝结水系统的操作步骤包括启动系统、监控运行情况和定期维护保养。

在启动系统时，需要确保冷却水或空气供应正常，冷凝器和冷却塔正常运行。

在系统运行过程中，需要不断监控水的
凝结情况和管道系统的运行状况，及时发现并解决问题。

另外，定期维护保养也是非常重要的，包括清洁冷凝器和冷却塔、检查水泵和管道系统等。

综上所述，凝结水系统是一种重要的水处理系统，它通过凝结水蒸气来收集和处理水，广泛应用于工业和商业领域。

了解其工作原理、组成部分和操作步骤对于系统的正常运行和维护保养至关重要。

希望本文的介绍能够帮助读者更好地理解凝结水系统的流程和运行原理。

1 凝结水精处理系统1.1 系统概述凝结水采用100%全容量处理，为中压系统。

每台机组设一套凝结水精处理系统，二台机共设一套体外再生树脂系统，再生装置采用高塔分离技术。

精处理系统由混床单元、再生单元和辅助单元组成。

混床单元主要由两台50%管式过滤器、三台50%高速混床、三台树脂捕捉器、一台再循环泵和二套旁路系统组成；再生单元主要由树脂分离塔、阴树脂再生塔、阳树脂再生兼树脂储存塔和树脂捕捉器组成；辅助单元主要由罗茨风机、电热水箱、压缩空气储罐、酸碱喷射器、再生废水泵等组成。

精处理系统设有两个具有100%通过能力的旁路装置：前置过滤器旁路和高速混床旁路，旁路装置包括自动旁路门和手动旁路门，自动旁路门为0-50-100%电动调节蝶阀，手动旁路门为事故人工控制阀。

系统工艺流程如下：1）凝结水精处理系统流程：轴封加热器2）凝结水精处理再生系统流程：1.2 系统运行控制指标1.3 设备规范及运行参数1.3.1 设备规范1.4 系统保护及联锁1.4.1 机组启动初期，当凝结水含铁量小于1000μg/L时，仅投入前置过滤器运行，将凝结水精处理混床旁路，以迅速降低系统中的铁悬浮物含量。

当凝结水含铁量小于300μg/L时，投入混床运行。

1.4.2 当前置过滤器全部停运或第一次投运时，前置过滤器电动旁路门开度为100%；当前置过滤器一台运行，另一台反洗或停运时，前置过滤器电动旁路门开度为50%。

当前置过滤器两台都运行时，前置过滤器电动旁路门关闭；1.4.3 当高速混床停运或第一次投运时，混床电动旁路门100%打开；一台运行，另一台备用或停运时高速混床电动旁路门开度至50%；当两台高速混床运行时，高速混床电动旁路门关闭。

1.4.4 当运行中前置过滤器的旁路压差达0.12MPa时并延时2s后未降低，前置过滤器旁路全开，同时前置过滤器的压差报警；当运行中混床的旁路压差达0.35MPa并延时2s后未降低，混床旁路全开，并且混床压差报警。
