火力发电厂凝结水系统特点及运行问题摘要:本文主要介绍了火力发电厂凝结水系统布置特点,讨论分析了凝结水再循环管道振动原因,提出减振措施减小管道振动,以提高凝结水系统的可靠性和经济性,确保机组安全高效运行。
关键词:凝结水再循环管道振动原因减振措施管道振动火力发电厂凝结水系统包括从热井至除氧器之间的管道、阀门、支吊架及其零部件。
具体系统包括:热井至除氧器的主凝结水管道及其至热井再循环管道;凝结水管至各用户的杂项管道;储水箱有关管道;由凝结水主管至凝结水储水箱的凝结水热井放水管道;由化学补充水至凝结水储水箱的补水管道;储水箱的溢放水管道等。
主要设备包括:凝汽器、凝结水泵、凝结水精处理装置、轴封冷却器、低压加热器、除氧器、凝结水储水箱。
火力发电厂凝结水系统的主要功能是将凝结水从凝汽器热井送到除氧器,为了保证系统安全可靠运行和提高循环热效率,在输送过程中对凝结水系统进行控制、除盐、加热、除氧等一系列必要环节。
凝结水系统的设备及系统布置以某国产300 MW机组为例。
该工程凝结水系统主要包括:凝汽器、两台100%容量筒袋形变频调速凝结水泵、一台轴封加热器、四台低压加热器、一台除氧器、一台凝结水贮水箱和一台凝结水输送水泵,凝结水精处理采用中压系统。
在凝结水泵出口至轴封加热器之间,称为凝结水杂用母管,母管接有其他设备用水的管道。
轴封加热器和低压加热器设有旁路系统,防止因加热器内部泄露而导致凝结水系统的中断,从而迫使机组停运。
轴封冷却器出口凝结水管道上设有最小流量再循环系统至凝汽器,最小流量再循环取凝泵和轴封冷却器要求的最小流量较大者,以冷却机组启动及低负荷时轴封漏汽和门杆漏汽,满足凝结水泵低负荷运行的要求,在机组正常运行中,调整凝结水母管压力。
在5号低压加热器出口阀门前,引出一路管道,上装启动放水门,作用是在机组启动初期,凝结水水质不合格,不能输送到除氧器,通过放水管道将不合格的凝结水排地沟。
凝结水贮水箱配凝结水输送泵,仅在机组启动时给系统充水及锅炉充水。
凝结水系统介绍凝结水系统是一种用于回收和利用工业过程中产生的废热的设备。
在许多工业领域，例如发电厂、炼油厂和化工厂等，废热是一种宝贵的能源资源，如果不加以利用就会浪费掉。
而凝结水系统的作用就是通过收集和处理废热中的水蒸汽，将其凝结为液体水，并将其用于其他工艺流程或提供给其他系统使用。
凝结水系统的工作原理是基于水的特性和物理原理。
当热水蒸汽遇冷后，温度下降，水蒸汽会凝结成液体水。
凝结水系统利用这一原理，通过降温装置和冷凝器将废热中的水蒸汽冷却、凝结，然后通过收集和处理设备将凝结水与其他流体分离，得到纯净的液体水。
凝结水系统通常包括以下几个主要组成部分：1. 冷凝器：冷凝器是凝结水系统的核心设备，用于将水蒸汽冷却、凝结成液体水。
冷凝器通常采用换热器的形式，通过传热管或板式换热器将热水蒸汽与冷却介质进行热交换，使水蒸汽的温度降低到凝结点以下，从而使其凝结成液体水。
2. 分离设备：分离设备用于将凝结水与其他流体分离，以便得到纯净的液体水。
常见的分离设备包括沉淀池、离心分离器和过滤器等。
这些设备可以去除悬浮颗粒、沉淀物和其他杂质，使凝结水达到一定的水质要求。
3. 处理设备：处理设备用于对凝结水进行进一步处理，以满足特定的要求。
根据不同的应用场景，处理设备可以包括脱气器、除盐设备、pH调节器等。
这些设备可以去除水中的气体、溶解性盐分和调节水的酸碱度，使凝结水达到特定的水质标准。
4. 储存和供应系统：凝结水系统还需要具备储存和供应水的功能。
储存系统通常包括水箱或水塔等设备，用于储存凝结水。
供应系统则包括输送管道、泵站等设备，用于将凝结水输送到需要的地方，供给其他工艺流程或其他系统使用。
凝结水系统的优点在于能够回收和利用工业过程中产生的废热，实现资源的最大化利用。
通过凝结水系统，废热中的水蒸汽可以被有效地回收和利用，不仅可以降低能源消耗和环境污染，还可以降低生产成本。
此外，凝结水系统还可以改善工业过程中的热工性能，提高产品质量和生产效率。

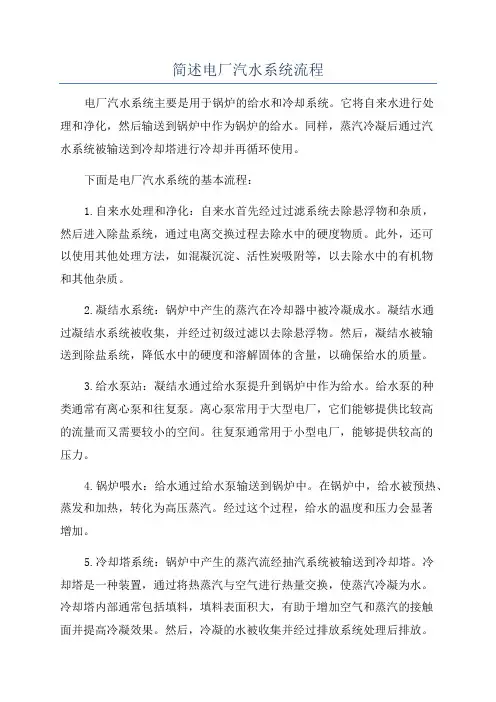

简述电厂汽水系统流程电厂汽水系统主要是用于锅炉的给水和冷却系统。
它将自来水进行处理和净化，然后输送到锅炉中作为锅炉的给水。
同样，蒸汽冷凝后通过汽水系统被输送到冷却塔进行冷却并再循环使用。
下面是电厂汽水系统的基本流程：1.自来水处理和净化：自来水首先经过过滤系统去除悬浮物和杂质，然后进入除盐系统，通过电离交换过程去除水中的硬度物质。
此外，还可以使用其他处理方法，如混凝沉淀、活性炭吸附等，以去除水中的有机物和其他杂质。
2.凝结水系统：锅炉中产生的蒸汽在冷却器中被冷凝成水。
凝结水通过凝结水系统被收集，并经过初级过滤以去除悬浮物。
然后，凝结水被输送到除盐系统，降低水中的硬度和溶解固体的含量，以确保给水的质量。
3.给水泵站：凝结水通过给水泵提升到锅炉中作为给水。
给水泵的种类通常有离心泵和往复泵。
离心泵常用于大型电厂，它们能够提供比较高的流量而又需要较小的空间。
往复泵通常用于小型电厂，能够提供较高的压力。
4.锅炉喂水：给水通过给水泵输送到锅炉中。
在锅炉中，给水被预热、蒸发和加热，转化为高压蒸汽。
经过这个过程，给水的温度和压力会显著增加。
5.冷却塔系统：锅炉中产生的蒸汽流经抽汽系统被输送到冷却塔。
冷却塔是一种装置，通过将热蒸汽与空气进行热量交换，使蒸汽冷凝为水。
冷却塔内部通常包括填料，填料表面积大，有助于增加空气和蒸汽的接触面并提高冷凝效果。
然后，冷凝的水被收集并经过排放系统处理后排放。
6.冷却水循环系统：冷凝水重新被泵入锅炉进行循环使用。
在循环过程中，冷却水可能会被加热并转化为蒸汽，再次通过冷却塔冷却。
冷却水循环系统还包括水处理设备，以处理冷却水中的杂质，以保证系统的正常运行。
7.软化水系统：电厂汽水系统中的除盐和软化处理通常是同时进行的。
软化处理的目的是去除水中的钙、镁等硬度物质，以防止在锅炉和冷却系统内形成水垢。
通常，软化水系统使用离子交换器进行处理，通过交换机将钠离子引入水中代替钙和镁离子。
软化水系统还可以使用其他处理方法，如反渗透和蒸馏等。

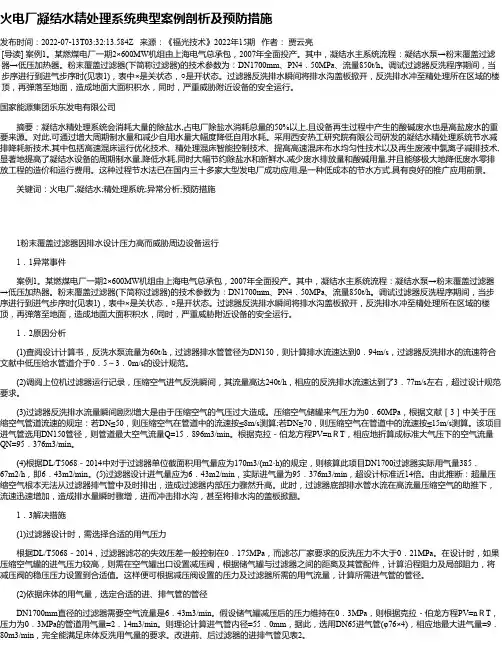

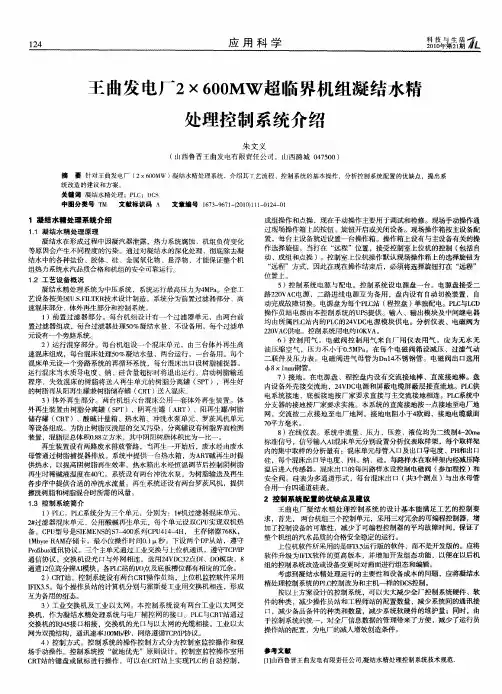

火电厂凝结水精处理系统典型案例剖析及预防措施发布时间：2022-07-13T03:32:13.584Z 来源：《福光技术》2022年15期作者：贾云亮[导读] 案例1。
某燃煤电厂一期2×600MW机组由上海电气总承包，2007年全面投产。
其中，凝结水主系统流程：凝结水泵→粉末覆盖过滤器→低压加热器。
粉末覆盖过滤器(下简称过滤器)的技术参数为：DN1700mm、PN4．50MPa、流量850t/h。
调试过滤器反洗程序期间，当步序进行到进气步序时(见表1)，表中×是关状态，○是开状态。
过滤器反洗排水瞬间将排水沟盖板掀开，反洗排水冲至精处理所在区域的楼顶，再弹落至地面，造成地面大面积积水，同时，严重威胁附近设备的安全运行。
国家能源集团乐东发电有限公司摘要：凝结水精处理系统会消耗大量的除盐水,占电厂除盐水消耗总量的50%以上,且设备再生过程中产生的酸碱废水也是高盐废水的重要来源。
对此,可通过增大周期制水量和减少自用水量大幅度降低自用水耗。
采用西安热工研究院有限公司研发的凝结水精处理系统节水减排降耗新技术,其中包括高速混床运行优化技术、精处理混床智能控制技术、提高高速混床布水均匀性技术以及再生废液中氯离子减排技术,显著地提高了凝结水设备的周期制水量,降低水耗,同时大幅节约除盐水和新鲜水,减少废水排放量和酸碱用量,并且能够极大地降低废水零排放工程的造价和运行费用。
这种过程节水法已在国内三十多家大型发电厂成功应用,是一种低成本的节水方式,具有良好的推广应用前景。
关键词：火电厂;凝结水;精处理系统;异常分析;预防措施1粉末覆盖过滤器因排水设计压力高而威胁周边设备运行1．1异常事件案例1。
某燃煤电厂一期2×600MW机组由上海电气总承包，2007年全面投产。
其中，凝结水主系统流程：凝结水泵→粉末覆盖过滤器→低压加热器。
粉末覆盖过滤器(下简称过滤器)的技术参数为：DN1700mm、PN4．50MPa、流量850t/h。
某发电厂凝结水精处理再生系统问题分析与解决摘要：凝结水精处理设备的安全、稳定运行对于火力发电厂水汽品质具有较大影响。
目前国内凝结水精处理设备存在混床布水装置不合理、树脂输送不彻底、树脂再生水耗量大等问题。
为了深入研究上述问题，笔者以若干电厂凝结水设备改造为背景，对改造前后的效果进行了比较，同时提出了相关建议，保证系统安全稳定的同时达到了节约资源的目的。
关键词：发电厂；凝结水精处理；再生系统；问题分析；引言在超超临界机组运行中，凝结水精处理系统起着至关重要的作用，主要是去除凝结水中的金属腐蚀产物、微量的溶解性盐，提高了凝结水水质，降低了凝结水含盐量和铜铁等金属腐蚀产物含量，净化了给水水质；可以减少因凝汽器泄漏而带来的停机次数，在凝汽器轻微泄漏时可保证机组正常运行，在凝汽器较大泄漏时可保证机组正常的安全停机；还可以减少机组启动的冲洗时间，节约冲洗用水，增加发电量。
为了提高精处理树脂的再生程度，防止交叉污染及再生酸碱进入水汽系统，减少再生设备对凝结水的运行阻力，故凝结水精处理树脂都采用体外再生的方式，设置再生系统，再生系统的运行对凝结水精处理的正常运行起着决定性的作用。
1凝结水精处理系统作用精处理主要是净化机组的凝结水。
凝结水污染杂质主要来源于循环水的渗入，水汽系统的腐蚀产物溶入，还有凝汽器真空状态下外部的空气漏入。
精处理系统可以除去水中的悬浮物质和溶解于凝结水的杂质，使凝结水更洁净，为机组的水汽品质提供保障，减少机组腐蚀、结垢和积盐事故发生的概率。
火力电厂的亚临界汽包炉机组和直流炉机组均要求设置凝结水精处理系统，在机组正常运行中有效去除凝结水中的腐蚀产物、溶解盐和悬浮性杂质，为机组运行提供高清洁的给水。
2问题分析凝结水精处理再生系统在长期运行中，对分离塔中的废树脂进行分离，实际效果并不是十分理想。
如果提高冲洗总流量，上层阴树脂就会被冲出分离塔，但当冲洗总流量减少时，就不能使得阴阳树脂较好的分离。
在树脂分层程序运行完成后，一些阴性树脂会混合在阳性树脂中，在阳性树脂进行再生时会发生阴阳树脂的交叉感染，也就影响实际的再生效果，进一步降低了高速混床的运行周期。
凝结水精处理系统存在问题原因分析与对策摘要：水是火力发电厂整个热力学系统的工作介质，也是某些热力设备的冷却介质，可称得上电厂中流动的“血液”。
伴随着高参数大容量机组的不断投运，对锅炉水质要求越来越严格，各类先进的凝结水精处理装置得到了普遍使用，因此，如何保证该装置在使用过程中的安全、稳定、高效的运行将直接影响机组的安全稳定运行。
关键词：凝结水精处理；汽水品质；问题思考引言：目前凝结水精处理在电厂中得到普遍应用，它能够大大提高机组在整套试运阶段的汽水品质，尤其是主蒸汽和过热蒸汽的各项指标，从而使得凝结水管道及汽轮机叶片达到最好的保护。
超临界机组的并网及满负荷试运对汽水品质的要求日益严格，凝结水精处理系统的投用对此尤为重要。
因而本文将通过探究电厂凝结水精处理系统的特殊稳态运行，以期能够为相关人士提供指导帮助。
正文：一、凝结水精处理的作用凝结水主要包括汽轮机内蒸汽做功后的凝结水、疏水和锅炉补给水。
在机组运行中有些状况会导致凝结水受到污染，例如凝汽器渗漏、锅炉补给水带入的少量杂质、管道内部的金属腐蚀产物等。
凝结水精处理系统能连续除去热力系统内的腐蚀产物、悬浮杂质和溶解的胶体，防止汽轮机通流部分积盐；在机组启动过程中投入凝结水精处理装置，可缩短机组启动时间，节省能耗和经济成本；凝汽器微量泄漏时，保障机组安全连续运行。
可除去漏入的盐分及悬浮杂质，有时间采取堵漏、查漏措施，严重泄漏时，可保证机组按预定程序停机。
随着超临界、超超临界等高参数大容量机组的出现，锅炉汽水品质要求越来越高，GB/T1214—2016《火力发电机组及蒸汽动力设备水汽质量》更是将水汽品质标准大幅度提高，例如：锅炉给水氢电导率由原来的≤0.15µs/cm，提高到≤0.10 µs/cm。
钠离子浓度也由原来的≤5µg/L，提高到≤2µg/L。
这就对凝结水精处理系统运行的安全性、稳定性提出了更高的要求。
我厂凝结水精处理系统每台机组设置2×50％前置过滤器和3×50％球形高速混床，即每台机组正常运行时：两台前置过滤器并联运行，不设备用；两台混床并联运行，一台备用，可满足每台机组的100% 凝结水处理量。
凝结水系统主凝结水系统指由凝汽器至除氧器之间相关的管道与设备。
主凝结水系统主要作用是加热凝结水，并加凝结从凝结器热井送至除氧器。
作为超临界机组，对锅炉给水的品质很高，因此主凝结水系统还要对凝结水系统进行除盐净化，此外，主凝结水系统还对凝结器热井水位和除氧器水位进行必要的调节，以保证整个系统的安全运行。
呼热1#机凝泵压力为1.5MPa。
一系统的组成主凝结系统包括两台100%容量立式凝结水泵（型号：C720III-4，）、凝结水精处理装置、一台轴封加热器，四台低压加热器，一台凝结水补充水箱和两台凝结水补充水泵。
为保证系统在启动、停机、低负荷和设备故障时运行时安全可靠，系统设置了众多的阀门和阀门组。
主凝结水的流程为：凝结器热井→凝结水泵→凝结水精处理装置→轴封加热器→8号低压加热器→7低压加热器→6低压加热器→5低压加热器→除氧器。
1 凝结水泵及系统凝结水泵用途：凝结水泵在高度真空的条件下将凝汽器的热井中的凝结水抽出，输送接近于凝汽器压力的饱和温度的水。
1台变频运行1台工频备用。
离心泵的工作原理：在泵内充满水的情况下，叶轮旋转使叶轮内的内也跟着旋转，叶轮内的水在离心力的作用下获得能量，叶轮林槽道内的水在离心力的作用下甩向外围流进泵壳，于是在叶轮中心压力降低，这个压力低于进水管压力，水就在这个压力差的作用下由吸水池流入叶轮，这样水泵就可以不断的吸水，不断的供水了。
具有结构简单、不易磨损，运行平稳、噪声小、出水均匀，可以制造各种参数的水泵，效率高等优点，因此离心泵可以广大的应用。
凝结水泵轴封有良好的密封性能，不允许发生漏泄现象。
凝结水泵轴封采用机械密封。
泵能在出口阀关闭的情况下启动，而后开启出口阀门。
泵能承受短时间的反转。
2 凝结水精处理装置为确保锅炉给水品质，防止由于铜管泄漏或其它原因造成凝结水中的含盐量增大。
（大机组特有）。
3 轴封加热器及凝结水最小流量再循环在汽轮机级内，主要是在隔板和主轴的间隙处，以及动叶顶部与汽缸(或隔板套)的间隙处存在漏汽。
凝结水精处理系统调试方案受控状态：控制号：批准：审核：编写：目录1.编制目的2.编制依据3.调试质量目标4.系统及主要设备技术规范5.调试范围6.调试前应具备的条件7.调试工作程序8.调试步骤9.组织分工10.安全注意事项11.附录附录1.调试质量控制点附录2.调试前应具备的条件检查清单附录3.调试记录表A)凝结水精处理系统电动阀门检查表B)凝结水精处理系统气动阀门检查表C)试运参数记录表1编制目的1.1为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，特制定本措施。
1.2检查电气、热工保护联锁和信号装置，确认其动作可靠。
1.3检查设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。
2编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》2.2《电力建设施工及验收技术规范》水处理及制氢装置篇（1982年版）2.3《火电工程调整试运质量检验及评定标准》（1996年版）2.4《火电工程启动调试工作规定》（1996年版）2.5厂家设计图纸及设备说明书3调试质量目标：符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关凝结水处理系统的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。
4系统及主要设备技术规范4.1系统简介宝鸡第二发电厂凝结水精处理系统设高速混床三台，两台运行一台备用；再生采用三塔式体外再生方式。
该凝结水精处理设备采用先进的中压系统，同低压系统相比它省去了二次升压设备与系统，不仅是系统简单、占地少，还可提高系统运行的安全可靠性。
缺点是由于系统压力提高了一个档次，对安装运行及检修维护的要求都很严格。
4.2 主要设备和技术规范高速混床，∮2200 mm两台备用一台运行阳离子再生（兼树脂分离）罐∮1800 P=0．6MPa阴离子再生罐∮1200 P=0．6MPa树脂储存罐∮1600 P=0．6Mpa4.3 凝结水处理设备对进、出水品质的要求4.3.1 要求进水水质标准：4.3.2 出水水质标准4.4 系统运行参数：4.4.1 每台高速混床出力正常： 380 t / h 最大： 456 t / h4.4.2 高速混床承压设计压力：3．5 MPa4.4.3 高速混床运行压降≤ 0．3 MPa ；（压差保护值 0．35 MPa）4.4.4 凝结水温运行温度：43 ℃（保护温度 50℃）4.4.5凝结水处理主要设备规范与技术参数见附录表三。
