地表注浆作业指导书

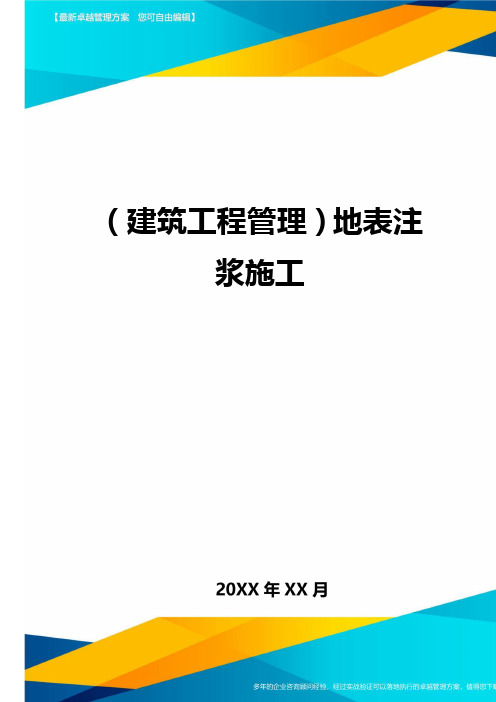

（建筑工程管理）地表注浆施工厦蓉高速公路格都段BT10标隧道地表注浆加固处理施工作业指导书第 2 页 共 8 页 地表注浆加固处理施工作业指导书1概述由于地表注浆加固施工质量要求较高，施工质量的好坏直接影响着隧道进洞施工的安全，其本身施工技术较为复杂，特编制此施工方案。

2适用范围厦蓉高速公路榕江格龙至均匀段BT10标高桥隧道、排调河1＃隧道、排调河2＃隧道。

3编制依据《公路隧道设计规范》（JTG070-2004）《公路隧道施工技术规范》（JTJ042－94）《公路工程质量检验评定标准》（JTGF80/1-2004）4编制原则满足设计文件要求、严格执行标准、规范和符合现场实际施工需要，确保工程安全、优质、高效完成。

5施工工艺5.1施工工艺流程:具体施工工艺流程见“地表注浆加固施工工艺流程图”。

地表注浆加固施工工艺流程图5.2注浆参数5.2.1注浆管规格：PVC 塑料花管Φ50mm ，壁厚5mm 。

5.2.2管距：横向2m ×纵向2m 。

5.2.3施工误差：径向不大于20cm ，沿相邻管方向不大于20cm 。

钻机与注浆设备就位钻进成孔安装注浆管和止浆塞按比例制备水泥浆液、化学浆液接好压浆管路定孔位压水试验 注水泥浆液试泵5.2.4注浆范围：横向：隧道中心线俩侧各15米；纵向：ZK147+787～ZK147+848从原地表直至仰拱以下2米。

5.3施工机具5.3.1采用地质钻机钻机2台，钻进且顶进注浆管。

5.3.2钻头外径不小于Φ70mm。

5.4工艺要点5.4.1定孔位：先将场地清理整平压实，做好排水坡和临时排水沟，根据施工图纸测出注浆孔位置，且用木桩做好标记。

注浆孔布置采用梅花型布置，孔间距2m×2m。

5.4.2钻机和注浆设备就位：注浆孔位标定后，移动钻机至钻孔位置，用倾斜尺、水平尺等工具调整机座水平，安装配套设备，固定注浆管线。

5.4.3钻进：将钻杆对准所标孔位，用φ70钻头开孔钻进，保证开孔直径≮70mm，注浆孔终孔直径≮52mm。

地面加固注浆操作施工方案1. 引言地面加固注浆是一种常见的地基处理方法，通过在地面混凝土表面进行注入浆液的方式，提高地面的强度和稳定性。

本文将介绍地面加固注浆的操作施工方案，包括准备工作、材料和设备准备、施工流程以及安全注意事项等。

2. 准备工作在进行地面加固注浆操作前，需要进行以下准备工作： - 检查施工区域的地面情况，确保无大面积坑洞、松软区域等缺陷； - 清扫施工区域，确保地面干净无杂物； - 制定详细施工计划，包括注浆位置、注浆厚度等。

3. 材料和设备准备在进行地面加固注浆操作时，需要准备以下材料和设备： - 水泥：选择质量稳定、符合国家标准的水泥材料； - 混凝土注浆浆液：根据具体地面情况选择合适的注浆浆液，可以是水泥浆液、聚氨酯浆液等； - 注浆泵：用于将注浆浆液送至地面；- 注浆管道：将注浆浆液从泵输送到地面的管道； - 注浆针头：用于将注浆浆液注入地面。

4. 施工流程地面加固注浆的施工流程一般包括以下步骤：4.1 准备工作•将注浆泵放置在适当的位置，连接好注浆管道；•根据施工计划确定注浆位置，并进行标记；•准备好注浆材料并按照规定比例将混凝土和水进行混合。

4.2 注浆操作•将注浆针头插入地面，并根据注浆位置和厚度的要求进行注浆；•控制注浆压力，保证注浆浆液顺利进入地面；•根据注浆位置的要求，进行适当的注浆间距和注浆层数。

4.3 加固时间•注浆完成后，等待一定时间，让注浆浆液充分固化；•根据注浆材料的要求，确定固化时间。

5. 安全注意事项在进行地面加固注浆操作时，需要注意以下安全事项： - 操作人员必须佩戴好安全帽、手套、防护眼镜等个人防护装备； - 注浆时要注意工具和设备的稳定，防止意外事故发生； - 注浆过程中要注意控制注浆压力，避免因过高压力导致地面开裂或其他不良情况发生； - 在施工区域周围设置安全警示标志，防止他人进入施工区域。

6. 结论地面加固注浆是一种有效的地基处理方法，可以提高地面的强度和稳定性。

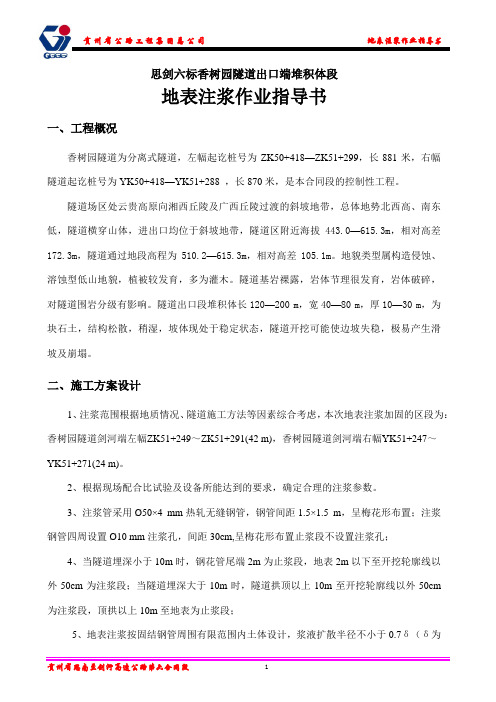

思剑六标香树园隧道出口端堆积体段地表注浆作业指导书一、工程概况香树园隧道为分离式隧道，左幅起讫桩号为ZK50+418—ZK51+299，长881米，右幅隧道起讫桩号为YK50+418—YK51+288 ，长870米，是本合同段的控制性工程。

隧道场区处云贵高原向湘西丘陵及广西丘陵过渡的斜坡地带，总体地势北西高、南东低，隧道横穿山体，进出口均位于斜坡地带，隧道区附近海拔443.0—615.3m，相对高差172.3m，隧道通过地段高程为510.2—615.3m，相对高差105.1m。

地貌类型属构造侵蚀、溶蚀型低山地貌，植被较发育，多为灌木。

隧道基岩裸露，岩体节理很发育，岩体破碎，对隧道围岩分级有影响。

隧道出口段堆积体长120—200 m，宽40—80 m，厚10—30 m，为块石土，结构松散，稍湿，坡体现处于稳定状态，隧道开挖可能使边坡失稳，极易产生滑坡及崩塌。

二、施工方案设计1、注浆范围根据地质情况、隧道施工方法等因素综合考虑，本次地表注浆加固的区段为：香树园隧道剑河端左幅ZK51+249～ZK51+291(42 m)，香树园隧道剑河端右幅YK51+247～YK51+271(24 m)。

2、根据现场配合比试验及设备所能达到的要求，确定合理的注浆参数。

3、注浆管采用Ø50×4 mm热轧无缝钢管，钢管间距1.5×1.5 m，呈梅花形布置；注浆钢管四周设置Ø10 mm注浆孔，间距30cm,呈梅花形布置止浆段不设置注浆孔；4、当隧道埋深小于10m时，钢花管尾端2m为止浆段，地表2m以下至开挖轮廓线以外50cm为注浆段；当隧道埋深大于10m时，隧道拱顶以上10m至开挖轮廓线以外50cm为注浆段，顶拱以上10m至地表为止浆段；5、地表注浆按固结钢管周围有限范围内土体设计，浆液扩散半径不小于0.7δ（δ为相邻两根钢管的中心距离），注浆采用分段注浆。

6、注浆工艺流程见下图：否是注浆工艺流程图7、异常情况的处理7.1串浆在注浆过程中，为防止浆液从其他注浆钻孔内流出的现象，主要采取以下措施：7.1.1 对注浆孔进行间隔注浆；7.1.2 适当延长相邻两注浆孔先后施工的间隔时间，待前一孔注浆的浆液基本凝固后，再开始后一孔的注浆；7.1.3如具备施工条件，可对串浆孔同时进行注浆，一个孔用一台注浆机，否则应将串浆孔用止浆塞堵住，待注浆结束后，串浆孔再继续注浆。

低、配浆简单、注浆操作工艺方便等优点。

化学材料属溶液型，主要有水玻璃类、丙烯酰胺类、聚氨酯类、丙烯酸盐类、木质素类、环氧树脂类等。

该类注浆材料具有粘度低、易于注入细小的裂隙或孔隙中、可注性强等优点，但由于成本高、对环境有污染、操作工艺较复杂，因此使用性受到一定的限制。

按注浆工艺要求分类可将注浆材料分为单液浆和双液浆两类。

单液浆主要有水泥浆、超细水泥浆、改性水玻璃浆、TGRM浆等，双液浆主要有水泥-水玻璃双液浆、超细水泥-水玻璃双液浆等。

按注浆使用范围分类可以分为普通浆液和特种浆液。

普通浆液主要有水泥浆、水泥-水玻璃双液浆等，特种浆液主要有超细水泥浆、超细水泥-水玻璃双液浆、TGRM浆等。

由于特种注浆材料价格较贵，从而使其使用范围受到限制。

目前，特种注浆材料主要使用于粉细砂层、高压富水地层的注浆加固和堵水工程中。

注浆材料有密度、PH值、粘度、凝胶时间、抗压强度、抗折强度、结石率、膨胀率、渗透性等多项性能指标参数，其中，渗透性、凝胶时间、抗压强度是三个最重要的性能指标。

地下工程注浆前，对注浆材料进行选择时，应对这三个性能指标进行必要的室内试验或现场试验进行确认，否则难以达到理想的注浆效果。

其次，粘度和结石率也是注浆材料的别两个重要性能指标。

2.1.2 注浆材料性能指标注浆材料有密度、PH值、粘度、凝胶时间、抗压强度、抗折强度、结石率、膨胀率、渗透性等多项性能指标参数，其中，渗透性、凝胶时间、抗压强度是三个最重要的性能指标。

地下工程注浆前，对注浆材料进行选择时，应对这三个性能指标进行必要的室内试验或现场试验进行确认，否则难以达到理想的注浆效果。

其次，粘度和结石率也是注浆材料的别两个重要性能指标。

2.1.3 注浆材料选用原则地下工程注浆施工时，注浆材料主要采用普通水泥单液浆（简称C浆）、普通水泥-水玻璃双液浆（简称C-S浆）、超细水泥单液浆（简称MC浆）、超细水泥-水玻璃双液浆（简称MC-S浆）、TGRM浆（简称T浆）、HSC浆。

地表注浆施工方案一、施工概述地表注浆是一种常用的地质处理方法，旨在巩固地基，防止地基沉降或位移。

本方案旨在介绍地表注浆施工的基本流程和注意事项，确保施工质量和施工安全。

二、施工准备在进行地表注浆前，需进行以下准备工作： - 确认施工区域的地质情况，特别注意地基土的性质和含水量。

- 确保施工人员具备相关资质和经验，了解施工操作规范。

- 准备注浆设备和材料，确保质量合格。

- 制定施工计划，包括施工步骤、时间安排等。

三、施工步骤1. 确定注浆孔位在施工区域进行勘察，确定注浆孔的位置和深度，通常在地基下方孔位周围进行预处理。

2. 钻孔使用注浆机械或手工钻孔机进行孔洞的打孔工作，孔深度根据地基深度和施工要求确定。

3. 沉降测量在孔洞钻完后，进行沉降测量，确认地基的沉降情况，为后续注浆提供参考。

4. 注浆使用搅拌车将浆液送入注浆孔中，同时在施工过程中控制注浆压力和注入浆液的速度，确保浆液充分渗透到地基中。

5. 抽管注浆结束后，对注浆孔进行抽管处理，清除多余浆液，防止浆液外溢。

6. 清理与检查清理施工现场，对地表注浆施工效果进行检查，确认地基加固效果达到要求。

四、注意事项1.监测地基沉降情况，及时调整施工方案。

2.注浆过程中，严格控制浆液的注入量和速度，避免过量导致地基塌陷。

3.注浆设备和材料的质量要求严格把控，确保施工效果。

4.施工现场要做好安全防护工作，避免发生意外事故。

5.施工后及时清理施工现场，确保周围环境整洁。

五、总结地表注浆是一种有效的地基加固方式，通过本方案所述的施工步骤和注意事项，可以确保施工质量和安全。

在实际施工中，施工人员应严格按照方案进行操作，做好监测和检查工作，以保障工程质量和安全。

同步注浆同步注浆指盾构推进与注浆是同步进行的，即在隧道内将具有早强及最终强度的浆材，按规定的注浆压力和注浆量在盾构推进的同时填充到盾尾空隙内1.注浆目的1）填充建筑空隙，控制地表变形2）控制隧道本身的沉降3）提高隧道的防水功能4）改善隧道的整体受力情况2.注浆量确定同步注浆要充填的空隙理论上就是所需浆液的方量即管片脱出盾尾后产生的建筑空隙，其理论注浆量：V= n XLX（R2-r2）+g式中：L --- 环宽R ——盾构外半径d ——管片外半径g ——同步注浆管肋体积在施工中考虑到因部分浆液会挤压到周围地层中，造成跑浆、浆体失水收缩固结，有效注入量小于实际注入量等因素，所以合适的注浆量一般为理论计算值的150%〜250%左右，并通过监测地表变形情况进行调节。

3.浆液质量的要求：首先拌浆人员应检查拌浆材料的质量这是确保浆液质量的前提，没有好的材料质量就不会有好的浆液。

其次浆液在地面拌制必须做浆液试验，须对其稠度、流动性、和易性、析水性进行测试，测试合格后方可使用。

4.同步注浆对地表沉降的影响盾尾间隙如不及时注浆，间隙被周围土体填充，增大了地层损失，使地表沉降增大。

同步注浆对地面沉降的影响：地面隆起的高度为10mm，沉降值为30mmo5.同步注浆作用1）填充建筑空隙，控制地表变形2）控制隧道本身的沉降3）提高隧道的防水功能4）改善隧道的整体受力情况其他作用姿态纠偏：合理选用压浆点、注浆压力可有利于盾构推进的纠偏，例如若要使盾构向左纠，可选择左侧注浆，使管片外周单侧有压力，迫使衬砌向右移动，靠足右面盾尾部，左侧盾尾内衬砌与盾壳间隙加大，盾构向左纠偏富余量加大，以此调整盾构推进轴线，保证施工质量。

6.在拌浆时必须做到如下工作：6.1浆液稠度值控制在满足施工要求不到标准不准放料。

6.2每拌浆液拌制好后，必须测量其稠度，并做好记录。

7.同步注浆浆液配合比（施工前对浆液进行配比试验）惰性浆液：膨润土：粉煤灰：黄砂：水（1： 4： 6.8： 4.3）可硬性浆液：水泥：粉煤灰：黄砂：SY-1： ND-105：水（1： 9.2：2.1： 0.021： 0.008： 5.7）8.质量控制（1）注浆前必须做好充分的注浆准备，注浆一经开始应连续进行，力求避免中断。

目录一、工程概况 (1)二、地表加固施工原则 (2)三、注浆方法 (3)四、喷锚支护施工要点 (3)五、喷锚支护施工注意事项 (6)一、工程概况我标段共承建隧道23座，其中4000米以上的隧道3座，2000～3000米的隧道2座，1000～2000米的隧道4座。

小于1000米的隧道14座。

双线隧道总长22.474公里，单线隧道总长23.514公里。

隧道工程数量表表1.4-31、尤溪隧道尤溪隧道位于福建省境内，进出口分别位于沙县和尤溪县，隧道全长12974 m。

进口里程DK369+670；出口里程DK382+664。

浅埋部位有两段，里程分别DK370+142～DK370+182，隧道埋深24 m；DK370+315～DK370+345，隧道埋深34 m。

隧道设辅助坑道2座，分别为：秀村斜井，溪口尾斜井。

其中我标段负责施工进口段正洞（DK369+670～DK375+856），长6186 m；秀村斜井1799.43 m。

尤溪隧道起于福建省三明市沙县南阳乡大基村，止于福州市尤溪县西城镇新坑村。

隧址区以中低山貌为主，进口段为丘陵地貌，属构造剥蚀山地。

测区位于戴云山脉中部，山脉主要走向为北东～南西向，区内沟谷深切，山峰林立。

总体地形：DK371+300～DK382+630段地形险峻，沟谷幽深，呈“V”字型，地形标高为250～850 m，中间最高山峰（五马槽）1015.60 m。

地形坡度一般30°～50°。

2、罗布隧道向莆铁路罗布隧道起讫点桩号DK355+159-DK357+924，全长2765m,为双线隧道，位于福建省西北部，出口位于沙县琅口镇镇头村。

隧道通过地段为低山丘陵地貌，属构造剥蚀中低山区，山势陡峻，地势北东高、南西低，为武夷山脉的中部南侧，山脉主要走向为北东～南西，隧道最大埋深230m，最小埋深为8.4m。

测区内沟谷纵横，植被发育、灌木杂草丛生。

地形坡度相对较陡。

3、富口隧道隧道通过地段属于低山丘陵地貌，为构造剥蚀山地，为武夷山脉的中南部南侧，山脉主要走向为北东～南西，测区内植被发育，灌木杂草丛生，地形坡度较缓，一般为10°～20°，局部沟谷坡度达到25°。

地表注浆施工方案1. 引言地表注浆施工是一种常见的地质施工方法，用于加固地下工程的地基或岩石。

注浆施工通过注入一定比例的注浆料到地下的孔洞中，形成一种具有一定强度和密实性的胶结体，以提高地基或岩石的稳定性和承载力。

本文将介绍地表注浆施工的步骤、注浆材料的选择和施工注意事项。

2. 施工步骤地表注浆施工包括以下步骤：2.1 前期准备在施工前，需要进行一系列的准备工作，包括获取地质勘探报告、设计注浆方案、制定施工计划、准备施工所需的设备和材料等。

2.2 钻孔在施工现场根据设计要求布置孔位，并使用钻机钻孔。

钻孔的深度和直径根据地下工程的具体情况和设计要求确定。

钻孔过程中需要保持孔壁的稳定，以免塌方或者产生空洞。

2.3 清洗孔洞钻孔完成后，需要使用高压水或气体清洗孔洞，以去除孔洞内的杂质，保证注浆材料能够充分填充孔洞。

2.4 定位根据设计要求，确定注浆孔的位置，并进行定位，以便后续施工中准确注浆。

2.5 搅拌注浆材料根据设计要求，准备好注浆所需的材料，并按照一定的比例进行搅拌，使其均匀混合。

2.6 注浆施工将搅拌好的注浆材料通过泵送系统输送到地下孔洞中，将孔洞充分注浆，直到注浆材料从孔洞中溢出。

2.7 结束施工注浆完毕后，需要清理施工现场，清理注浆设备，并做好相应的记录和报告。

3. 注浆材料选择地表注浆施工中常用的注浆材料包括水泥浆、聚合物浆料和化学固化剂等。

根据地下工程的具体情况和设计要求，选择合适的注浆材料。

3.1 水泥浆水泥浆是最常用的注浆材料之一，具有一定的强度和良好的耐久性。

水泥浆注浆后能够形成坚实的胶结体，提高地基或岩石的承载能力。

3.2 聚合物浆料聚合物浆料适用于特殊情况下的注浆施工，具有较高的弹性和粘稠度。

聚合物浆料能够填充细小裂缝，并提高地基或岩石的拉伸、粘结和抗剪强度。

3.3 化学固化剂化学固化剂适用于需要快速固化的地下工程，能够在短时间内形成高强度的固化体。

化学固化剂的使用需要根据具体的地下条件和施工要求进行合理选择。

地表压力注浆施工方案一、工程背景与目标本工程位于[具体地点]，面临着地表不稳定、土壤疏松等问题。

为确保建筑物的稳定与安全，减少地基沉降的风险，本方案提出了采用压力注浆技术进行地基加固。

主要目标在于通过注浆提升地基的承载能力与变形模量，确保建筑物的长期使用安全。

二、注浆材料与设备注浆材料：选用优质水泥、砂、添加剂等，按照设计要求的配比进行混合制备。

注浆设备：包括注浆泵、注浆管、搅拌机等，设备需定期检查与维护，确保注浆过程中的稳定性与连续性。

三、注浆工艺流程钻孔：根据设计要求，在指定位置进行钻孔作业。

制备注浆液：按照设计配比制备注浆液，确保混合均匀。

注浆：将注浆液通过注浆泵注入钻孔中，确保注浆液能够充分渗透并填充土壤孔隙。

封堵：注浆完成后，对注浆孔进行封堵，防止注浆液外溢。

四、压力注浆技术参数注浆压力：根据地质条件与注浆要求，设定合理的注浆压力，确保注浆效果。

注浆量：根据土壤疏松程度与建筑物荷载情况，确定注浆量，确保地基加固效果。

注浆速度：注浆速度需控制在合理范围内，避免过快导致注浆液流失，过慢影响注浆效果。

五、安全施工措施施工人员需佩戴安全防护用品，如安全帽、防护眼镜、手套等。

施工现场需设置警示标志，确保非施工人员不得进入施工区域。

定期对注浆设备进行检查与维护，确保设备运行安全。

六、质量监控与验收对注浆材料进行质量检查，确保符合设计要求。

对注浆过程进行实时监控，记录注浆压力、注浆量等关键参数。

注浆完成后进行验收，检查注浆效果是否达到设计要求。

七、环境影响评估评估注浆过程对周边环境的影响，如噪声、振动、地下水位变化等。

制定相应的环境保护措施，减少对周边环境的影响。

八、应急预案与处理针对可能出现的注浆液泄漏、注浆设备故障等突发情况，制定应急预案。

定期组织应急演练，提高应对突发情况的能力。

对突发情况进行及时处理，防止事态扩大，确保施工安全。

本施工方案仅供参考，具体施工时需根据现场实际情况进行调整。

施工过程中需严格遵守相关规范与标准，确保施工质量与安全。

注浆作业指导书盾构施工引起的地层损失和盾构隧道周围受扰动或受剪切破坏的重塑土的再固结以及地下水的渗透，是导致地表沉降的重要原因。

为了减少和防止地表沉降，在盾构掘进过程中，要尽快在脱出盾尾的衬砌管片背后同步注入足量的浆液材料充填环形建筑空隙。

一、注浆目的1、使管片与周围围岩的环形空隙尽早建立注浆体的支撑体系，防止洞室岩壁坍塌与地下水流失造成地层损失，控制地面沉降值；2、尽快获得注浆体的固结强度，确保管片衬砌的早期稳定性；防止长距离的管片衬砌背后处于无支撑力的浆液环境中，使管片发生位移变形；3、作为隧道衬砌防水的第一道防线，提供长期、均质、稳定的防水功能；4、作为隧道衬砌结构加强层，具有一定的耐久性和一定的强度；充填密实的注浆体将地下水与管片相隔离，避免或大大减少地下水直接与管片的接触，作为管片的保护层，避免或减缓了地下水对管片的侵蚀，提高管片的耐久性。

二、注浆方式本工程盾构隧道主要埋设于中风化绿泥石泥质板岩、中风化绿泥石泥质板岩偶夹白云质泥质板岩、中风化绿泥石泥质板岩夹白云质泥质板岩偶夹浅变质粉砂岩中，地层自稳性差、地下水丰富、渗透系数同步注浆材料配比和性能指标表 配比 性能指标 注浆方式 浆液名称 水(kg) 水泥(kg) 细砂(kg) 粉煤灰(kg) 稠度(cm) 倾析率(%) 固结率(%) 凝胶时间(h) 1天抗压(MPa) 28天抗压(MPa)同步注浆 砂浆(%)15～17 12～15 58～65 7～14 6.3～10.7 0.7～2.0 98 ≤6 ＞0.4 ＞2.5 注：水泥采用强度等级42.5级普通硅酸盐水泥，外加剂掺量为重量比。

二次补强注浆材料配比和性能指标表 配比性能指标 注浆方式 浆液名称 水 (kg) 水泥(kg) 膨润土(kg) 促凝剂(kg) 水灰比稠度(cm) 倾析率(%) 固结率(%) 凝胶时间(h) 一天抗压(Mpa) 28天抗压(Mpa) 二次补强注浆 水泥浆 70 100 8（8%）4（4%）0.7 ＞12.5 3 97 ≤2 ＞0.4 ＞2.5注：水泥采用强度等级42.5级普通硅酸盐水泥，外加剂掺量为重量比。
