MBU-700微机电动机保护器技术及使用说明书(V1.0)1MBU-700微机电动机保护器技术及使用说明书硬件版本：1.0软件版本：1.0 (2013年10月)目录MBU-700微机电动机保护器.......................................................................................................... .................... - 2 -1．概述........................................................................................................ ...................................................... - 2 -2．产品特点........................................................................................................ .............................................. - 2 -3．技术指标........................................................................................................ .............................................. - 3 -3.1工作条件(3)3.2额定参数(3)3.3性能指标(3)4．功能说明........................................................................................................ .............................................. - 4 -4.1保护功能(4)4.2告警功能(5)4.3设定功能(5)4.4显示功能(6)4.5事件记录(6)4.5通讯功能(6)5. 操作说明........................................................................................................ ............................................ - 15 -5.1操作按键(15)5.2LED指示灯(15)6．背端子表及接线图.......................................................................................................... ........................... - 16 -7. 硬件外形尺寸及开孔尺寸.......................................................................................................... ............... - 18 -8. 常见问题及解决方法.......................................................................................................... ....................... - 18 -MBU-700微机电动机保护器1．概述MBU-700微机电动机保护器配有外置式电流互感器，主要用于交流220V～380V低压电动机的保护。
NGP-700环网柜保护测控装置技术说明书V2.0南京国品自动化设备有限公司目录一、概述 (1)1.1.产品适用范围 (1)1.2.产品特点 (1)1.3.产品功能配置 (1)二、主要参数和技术指标 (3)2.1.工作电源 (3)2.2.交流电流输入 (3)2.3.交流电压输入 (3)2.4.开关量输入 (3)2.5.接点输出 (3)2.6.模拟量输出（选配） (3)2.7.通讯接口 (4)2.8.环境 (4)2.9.型式试验 (4)2.10.保护功能性能指标 (4)2.11.测控功能性能指标 (5)2.12.采用的国际和国家标准 (5)三、保护控制器外观及安装 (6)3.1.安装 (6)3.2.面板功能介绍 (7)四、主要功能 (8)4.1.保护功能 (8)4.2.定值清单 (10)4.3.测控功能 (11)4.4.工程接线示意图 (11)4.5.保护压板说明 (12)NGP-700压板清单 (12)五、功能参数整定 (13)5.1.各保护功能整定 (13)5.2.系统时钟设置 (13)5.3.CAN网络设置 (13)5.4.RS-485网络设置(MODBU网) (13)七、检测及试验 (14)7.1.硬件测试 (14)7.2.保护功能试验 (14)八、面板控制器功能设置及信息查看 (16)8.1.菜单概述 (16)8.2.刻度信息查看 (17)8.3.开入查看 (18)8.4.开出检测 (19)8.5.压板投退 (19)8.6.定值整定及查看 (20)8.7.参数设定 (22)8.8.版本信息 (29)8.9.事故记录 (30)一、概述1.1. 产品适用范围NGP-700系列数字式保护测量控制器是我公司推出的400V配电系统智能化控制产品，它基于高性能ARM处理器硬件平台和嵌入式实时操作系统，集保护、控制、通讯、测量、监视功能于一身，是智能化、网络化、数字化的低压配电控制产品。
1.2. 产品特点◆安全可靠：采用PHILIPS最新的高速ARM处理器，主处理器板采用四层印制板的电气设计，高精度的AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
PM201微机线路保护测控装置使用说明书北京恒兴能控科技有限公司2005年5月本设备只能由专业人士进行安装。
对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。
■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
■要用一个合适的电压检测设备来确认电压已切断。
■在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
■设备在使用中应提供带正确的额定电压。
不注意这些预防措施就可能会引起严重伤害。
目录1．装置简介2．技术指标3．装置结构4．装置硬件5．保护原理6．安装调试7．运行维护8．储存保修9．供应成套性10．订货须知11．附录12．附图1装置简介PM201微机线路保护测控装置是由北京恒兴能控科技有限公司自主研发生产的新一代数字保护测控装置，产品采用国际先进的DSP和表面贴装技术，工艺成熟可靠，适用于66KV 及以下电压等级，是线路单元的间隔层设备。
装置主要特点：先进的设计理念保证了装置的优良性能；采用DSP和串行的双14位A/D同步采样技术；软硬件设计标准化、模块化，便于现场维护和装置功能的升级；现场总线（CAN-BUS）通讯方式。
保护测控功能配置：三段低电压闭锁方向过流保护：每段低电压闭锁或方向闭锁可单独投退，具有后加速功能；三相一次自动重合闸功能：有保护启动和不对应启动重合闸方式两种，重合闸还具有检同期和检无压功能，弹簧长时间未储能闭锁重合闸；两时限低周减载功能：具有低压闭锁和无流闭锁功能，低周减载一时限经滑差闭锁，二时限不经滑差闭锁，出口跳闸或告警可选择；两段零序过流保护功能：零序过流动作告警或跳闸可选择；过负荷告警功能：过负荷告警或跳闸可选择；小电流接地选线功能：可选用基波或5次谐波零序功率方向判断，选线后发告警信号；母线绝缘监察功能：可监视系统某相接地；失压保护功能：母线失压跳闸；监控功能：装置具有遥信功能、遥控功能，以及脉冲电能采集功能；GPS时钟同步输入；具有操作箱、故障录波、信号、PT断线检测等功能；面板上具有汉字液晶显示和简易键盘，还具有运行、告警、跳位、合位、保护跳闸和保护重合闸指示灯；装置通过现场总线与PM204、PM205（通讯管理机或关端机）通讯，可完成远方监视、控制和操作功能。
![NTS8710通用线路保护测控装置用户手册V1[1].02](https://img.taocdn.com/s1/m/dcc6171352d380eb62946da8.png)

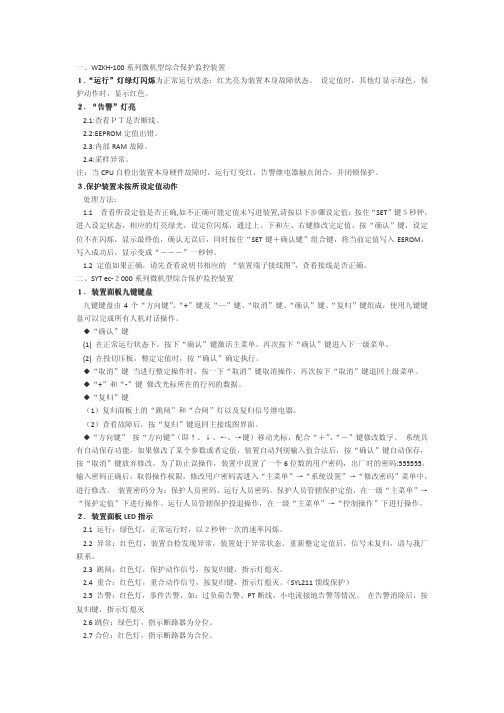

目录第一部分保护装置使用说明 (2)一．面板指示灯说明 (2)二．装置的操作说明 (2)第二部分保护装置详细说明 (8)972C主变综合保护测控装置 (8)第一部分保护装置使用说明一．面板指示灯说明面板指示灯共有七个，从右到左排列顺序依次如下：（不同装置另外说明）●运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。
●电源：表示装置继电器输出电源是否正常，正常运行时为绿色且常亮。
●故障：表示装置自检是否正常，正常不显示，不正常显示红色并告警。
●合位：表示装置所控制的断路器在合闸位置，在合闸位置时显示红色，开关分闸时不亮。
●分位：表示装置所控制的断路器在分闸位置，在分闸位置时显示绿色，开关合闸时不亮。
●告警：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现告警事件红灯亮。
●事故：表示装置检测的运行设备是否正常，正常运行时红灯不亮，出现跳闸事件红灯亮。
二．装置的操作说明（一）按键使用说明↑：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1；↓：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1；←：是液晶上光标的向左移动键，按此键光标将从右往左移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；→：是液晶上光标的向右移动键，按此键光标将从左往右移动；同时，此按键也作为保护投退状态的改变键，按一次，保护投退状况发生改变：“投”→“退”或者“退”→“投”；复位：运行中的程序立即重新执行（不建议使用）。
复归：按此键并“确定”后，则将液晶上显示的“事故信息”或“告警信息”消除，同时告警、事故指示灯熄灭。
若复归后，装置的告警指示灯还亮，则是此信号为持续性信号，需要处理正常后才能将此信息复归掉。
确定：执行命令后，按此键，则进行下一步操作。
微机保护装置调试作业指导书编制:审核:批准：2018年11月20日发布2018年11月20日实施1.目的为保证微机保护装置的试验质量，特制定本规定。
2.范围本规范仅适用于：线路保护装置；主变保护装置；电容器保护装置；备用电源自投装置；PT并列保护装置；综合测控保护装置；小电流接地检测装置；非电量保护；差动保护等的调试。
3.职责3.1试验人员负责试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。
4.工作装备4.1调整必备设备无5.工作内容5.1、系统参数定值的整定：保护CT变比；测量CT变比；零序CT变比；母线PT变比；线路PT（如进线柜PT)变比及接线方式；严格按照一次系统图结构及参数对CT的接线方式、CT、PT额定值进行设置。
不使用的可以不设置。
5.2保护压板投切：常用的保护段：速断，时限速断，过流，零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。
保护压板设为“投”或“1”，则为此保护功能投上。
保护定值中有控制字的可通过控制字进行投退，且可通过后台进行投退。
只有控制字，软压板状态（若未设置则不判），硬压板状态（若未设置则不判）均有效是才投入相关的保护元件，否则退出该保护元件。
根据各单元柜控制回路原理图，确定所需要的保护类型，其他不用的均需要“退”掉，防止对投入的保护段造成影响。
5.3保护定值修改：常用的三段电流保护：速断，时限速断，过流。
还有零序过流，欠压，过压，重合闸，低周减载，PT并列，备自投，非电量等保护。
此类保护定值一般有两部分组成：定值大小，动作时间。
仔细阅读保护说明书，根据图纸要求和试验条件合理整定保护参数，定值修改完毕后，进行保存，按复归或退出键返回主菜单或重新启动。
针对首次使用的保护装置或则不太确定整定的定值是否合理的情况，先修改一台保护，先进行首台试验，升流、保护跳闸、重合闸等试验成功后，再进行其他单元柜保护定值的整定，防止全部定值整定错误，造成不必要的返工现象。
微机保护装置的使用方法微机保护装置的使用方法（一）微机保护单元箱的面板布置本试验台所设微机保护装置的面板示意图如附图2-1所示：附图2-1 微机保护面板示意图面板布置示意图分成五个区域：1．面板正中上层为数据信息显示屏区域；2．面板左上角为信号指示灯区域； 3．面板右上角为手动跳、合闸操作区域； 4．面板右下角为装置电源开关；5．面板正中下层为保护装置进行人机对话的键盘输入区。
（二）装置面板各部分的作用1．显示屏微机保护的显示内容分为四个部分，即正常运行显示、故障显示、整定值浏览和整定值修改。
正常运行显示内容根据不同的保护有不同的项目，每项显示由类型装置运行 I 段动作 II 段动作操作电源YHB-Ⅲ型微机保护装置合闸选择分闸 ON OFF画面切换▲▼信号复位主机复位＋－III 段动作变压器差动代码和反映其测量大小的数据组成；故障显示是在装置检测到故障并满足预先设定的条件后自动从正常显示状态切换到故障显示画面，本保护装置的故障显示由七个画面组成，相应记录过去七次故障数据，最近的故障画面在最上层，通过“▲”或“▼”键可浏览所有画面，且浏览过程是连续进行的，即当到达第七个故障画面时，再按“▼”键时将显示第一个画面，当到达第一个画面时，再按“▲”键将显示第七个画面的内容，每个故障画面包含了故障的类型、故障电流的大小；整定值浏览可观看装置的保护设置情况，但不能够修改整定值的大小；当输入密码正确时可进入整定值修改画面，通过使用“▲”、“▼”键可观看装置的保护设置情况，通过配合使用“+”、“-”键可修改整定值的大小或设置性质，本试验台微机保护装置整定值的设置情况和具体操作方法详见后面的装置整定值设置部份说明。
DJZ-Ⅲ型电气控制及继电保护试验台所设微机保护装置正常运行时显示的内容如附表2-1所示。
附表2-1 微机保护装置正常运行显示项目显示屏内容含意1A-XXX 变压器一次侧A相电流幅值，XXX表示电流幅值的大小（以下同）1B-XXX 变压器一次侧B 相电流幅值1C-XXX 变压器一次侧C 相电流幅值2A-XXX 变压器二次侧A相电流幅值2B-XXX 变压器二次侧B 相电流幅值2C-XXX 变压器二次侧C 相电流幅值U1-XXX PT测量点AB相线电压幅值U2-XXX PT测量点BC相线电压幅值U3-XXX PT测量点CA相线电压幅值由于本试验台微机保护装置设有三个方面的实验内容，为了便于区分各个不同的实验内容，特在正常运行时让每个方面实验所显示的画面项目上有所区别。
