CP341自由口轮询采集多从站实例

Modbus RTU 协议的多站点轮询（CP341，RS485）1.硬件列表2.组态配置3.编程4.总结12 组态配置1、组态CPU及CP341，如图1将CP341逻辑地址设为256。

图12、设置Modbus总线传输速率和帧字符结构双击CP341->Parameters－>Protocol中选择Modbus Master；双击信封Protocol，选择Modbus Master设置总线传输速率和帧字符结构以及，其它从站的设置必须和主站设置一致。

如图，本例传输速率为9.6Kbit/s，帧字符1-8-e-1，即1位起始位，8位数据位，偶校验，1位停止位。

图23、设置电气接口选择半双工RS 485，接收端初始状态按图3设置，各从站的接口电气标准应和主站一致，如图，具体配置步骤请参考手册《CP340/341/440/441通讯及编程》。

图33 编程1、创建发送数据块DB1如图，定义Modbus功能码03的数据格式，更多功能码格式参考手册《以用于PtP CP MODBUS 协议 RTU 格式 S7 的 SIMATIC 可加载驱动程序为主站》图42、创建接收数据DB在此共建立了2个DB（DB4,DB5）分别存放来自两个从站的数据，每个DB分配了一个0～1000个字的整型数组如图。

图53、创建轮询功能块FC1设置指令计数器（MW2），如图，本例中设置为2，即2两条指令。

图6根据指令计数器值构造发送指令并指定接收缓冲区。

如图，指令计数器数值为1，构造的发送指令为访问1号从站，功能码03，起始地址0（对应Modbus地址40001），4个寄存器；接收缓冲区为数据块DB4，起始地址为0。

图7如图，指令计数器数值为2，构造的发送指令为访问2号从站，功能码03，起始地址0（对应Modbus地址40001），4个寄存器；接收缓冲区为数据块DB5，起始地址为2。

图8为了实现数据发送和接收，FC1中还必须调用CP341发送FB8 和接收FB7 功能块。

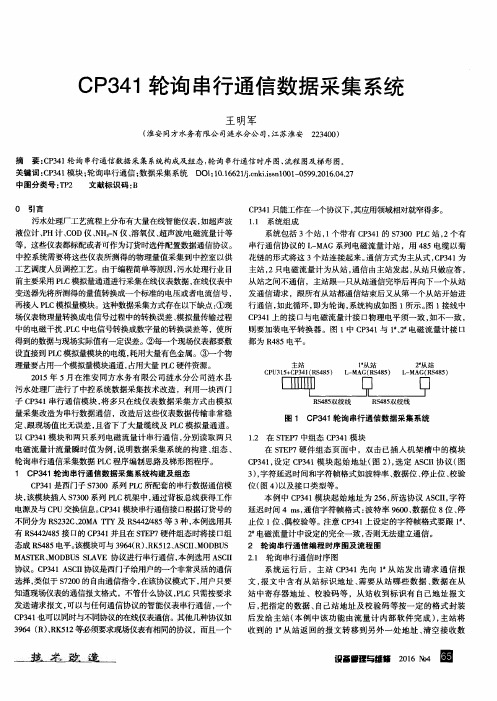

CP341轮询串行通信数据采集系统
王明军
【期刊名称】《设备管理与维修》
【年(卷),期】2016(0)4
【摘要】CP341轮询串行通信数据采集系统构成及组态，轮询串行通信时序图、流程图及梯形图。

【总页数】5页(P65-68,69)
【作者】王明军
【作者单位】淮安同方水务有限公司涟水分公司，江苏淮安 223400
【正文语种】中文
【中图分类】TP2
【相关文献】
1.基于状态诊断的串行通信轮询方法及实现
2.西门子PL C与空压机通过CP341进行Modbus多站点轮询通讯
3.基于Visual Basic与RS232串行通信的数据采集系统
4.基于串行通信的传感器自动识别与通用型浮标数据采集系统设计
5.基于Visual Basic与RS 232串行通信的数据采集系统
因版权原因，仅展示原文概要，查看原文内容请购买。

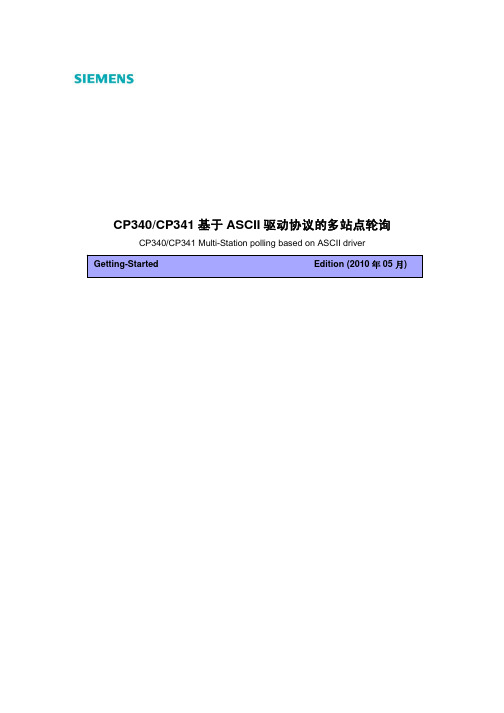

CP340/CP341 基于 ASCII 驱动协议的多站点轮询CP340/CP341 Multi-Station polling based on ASCII driver Getting-Started Edition (2010 年 05 月)摘 要 本应用示例通过个西门子串行通信模块 CP341 和一个 CP340 模块搭建了一个串行通 信网络，其中一个 CP341 作为主站，通过 ASCII 驱动协议方式轮询另外两个分别由 CP341 和 CP340 组成的从站。

其具体的实现方法和轮询原理具有普遍的指导意义，可以作为西门 子串行通信模块与支持 ASCII 协议的仪表、设备、系统等进行串行通信的参考。

关键词 CP340，CP341，ASCII，串行通信，多站点轮询 Key Words CP340，CP341，ASCII，Serial communication，Multi-Station PollingIA&DT Service & SupportPage 2-21目录1 网络搭建和硬件组态 .......................................................................................................... 4 1.1 网络搭建 ......................................................................................................................... 4 1.1.1 系统组成 .................................................................................................................. 4 1.1.2 软件环境 .................................................................................................................. 5 1.1.3 电缆和硬件连接........................................................................................................ 5 1.2 参数分配 ......................................................................................................................... 6 1.2.1 组态主站 .................................................................................................................. 6 1.2.2 组态从站 .................................................................................................................. 7 2 轮询原理 ............................................................................................................................ 8 2.1 原理说明.......................................................................................................................... 8 2.2 轮询机制 ......................................................................................................................... 9 2.2.1 数据帧格式 ............................................................................................................... 9 2.2.2 时序图...................................................................................................................... 9 2.2.3 流程图.................................................................................................................... 10 3 程序实现 .......................................................................................................................... 11 3.1 主站程序 ....................................................................................................................... 11 3.1.1 初始化.................................................................................................................... 11 3.1.2 启动发送 ................................................................................................................ 13 3.1.3 接收从站返回数据 .................................................................................................. 14 3.1.4 接收完成 ................................................................................................................ 14 3.2 从站程序 ....................................................................................................................... 16 3.2.1 接收数据 ................................................................................................................ 16 3.2.1 发送返回数据 ......................................................................................................... 17 3.3 实验结果 ....................................................................................................................... 18 4 应用小结 .......................................................................................................................... 18 5 相关参考资料 ................................................................................................................... 19 附录－推荐网址................................................................................................................... 20IA&DT Service & SupportPage 3-21西门子 SIMATIC S7 系列串行通信模块，包括 CP340、CP341、CP440-1、CP4411/2、CPU313C/314C-2PtP 以及 ET200S 的 1SI 3964/ASCII 等，都支持 ASCII 驱动协议的 通信，可以广泛地用于与第三方支持 ASCII 协议的仪表、设备、系统等进行点对点连接通 信，具有应用简单、灵活，使用方便等优点。

Modbus 从站调试注意事项：首先需要在CP模块上插入Modbus从站Dongle，如图3所示，然后安装Modbus从站软件包，您可以在下面的下载路径中获得，安装完软件包后，在您的项目中组态modbus从站，双击CP341模块，在模块的属性窗口中点击Parameter按钮，选择Modbus从站协议：图15将您的PC和PLC连接起来，PLC上电，点击Load Drivers图标，弹出装载驱动窗口:图16点击Load Drivers按钮，完成从站驱动安装过程，进行Modbus驱动装载的时候，PLC必须处于STOP状态。

在点击信封图标，打开Modbus从站参数窗口：图17默认从站地址222，然后在设定modubs从站的Function Code地址与PLC中M，I，Q等地址的对应关系：图18以上所设定的参数含义是Modbus主站读从站的前256个位（00001-00256）对应S7300站中MB0-MB31中的数据，主站读从站第257个到512个位对应QB0-QB31。

Function Code 01，05，15 对应M，Q，T，C等数据区，可读可写，具体的字节范围由您在modbus 从站组态时设定。

Function Code 02对应M，I数据区，只读，具体的字节范围由您在modbus从站组态时设定。

Function Code 03，06，16 对应DB区，可读可写，在modbus从站组态时设定对应的DB块以上各参数应该都设置，否则会出现地址找不到，主站通讯超时错误。

CP341从站参数都下载后，还必须进行一次硬件组态的编译。

然后下载至PLC中。

程序里，调用FB80里手动添加的DB80下载至PLC里后会出现报错，应该用实例库中的DB80 调用的FB80里的LADDER应该与硬件组态里的地址相以应。

Function Code 04 对应DB区，只读，在modbus从站组态时设定对应的DB块。

在STEP7的SIMATIC Manager中打开Modbus从站例子程序，如图7所示，将例子程序当中的所有程序块复制到您的项目当中，修改OB1当中的Network1里的LADDR参数，与您模块的实际硬件地址相同，如图4所示，将blocks文件夹下载到PLC当中，CPU运行，对M180.0和M180.5置位，就可以在Modbus主站上得到数据了，这里您需要注意S7 PLC与Modbus主站之间的数据地址对应关系，Modbus从站手册中包括了相关信息，通过下面的下载路径，您可以下载到该手册。

以CP341为例的modbus免狗主站功能块教程以CP341为例的modbus免狗主站功能块教程通信波 (QQ:2532622889)一：硬件接线1、确认是从CP341卡的DB15接口4(-)脚及11(+)脚引出两根信号线，并注意正负极；2、在485线型网络两端（信号线路相距最远的两个通信端口上）需并联终端电阻(250欧~330欧)。

根据传输线理论，终端电阻可以吸收网络上的反射波，有效地增强信号强度；3、如果CP卡有发送时则TX灯会闪亮，如果CP卡有接收时则RX灯会闪亮；二：ModM_34x示例程序移植至当前STEP7工程项目将上图中所示的FB块，FC块，DB块拷入工程项目中，VAT表可以不拷贝，并在OB1中调用FC171块，注意上图的8个DB块是与示例程序FC171中FC190管脚上指定的DB块一一对应的，各位可以根据需要自已定义或修改DB 块序号及DB块存储空间的大小，但一定要注意开辟的DB块的大小要符合通信要求：例如想要读模拟量40100的值，那么DB块至少要开辟100个字的大小，因为DBxxx.DBW0对应于40001、DBxxx.DBW2对应于40002、DBxxx.DBW4对应于40003、……、DBxxx.DBW198对应于40100；例如想要读数字量00100的值，那么DB块至少要开辟100个位的大小，因为DBxxx.DBx0.0对应于00001、DBxxx.DBx0.1对应于00002、……、 DBxxx.DBx1.0对应于00009、……、DBxxx.DBx12.3对应于00100；三：程序移植后当前工程项目涉及到的STEP7硬件组态1、配置CPU硬件组态中的Clock Memory,其中指定的MB序号要与FC171中FB171管脚上的CLOCK_CPU一致；2、配置CP卡的地址,使其与FC171中FB171管脚上的LADDR1、LADDR2一致；3、双击CP卡弹出下图对话框，若Parameters按钮灰化，则需安装CP卡驱动程序；4、双击上图Parameters，弹出下图对话框，将Protocol配置为ASCII;5、双击上图Protocol，弹出下图对话框，按实际要求设置通信基本参数;6、点击上图Transmission翻页，弹出下图对话框，不作改动;7、点击上图Receiving Data翻页，弹出下图对话框，不作改动;8、点击上图interface翻页，弹出下图对话框，配置成下图所示;四：程序移植后当前工程项目涉及到的STEP7软件编程1、下图所示的程序中，当鼠标停留在FB171或FC190相应管脚上时，会有中文提示弹出，FB171为主站功能块，其中DB171是其背景数据块，FC190为主站命令配置块，主站所有实施的工作内容由一系列配置好参数的FC190来实施;2、FB171管脚说明：License1、License2：H系统或软冗余系统，分别填上对应于这两个CPU的授权号；CLOCK_CPU：与CPU的硬件组态中CLOCK的设定需一致；LADDR1、LADDR2：CP卡的地址，在一对一通信时值设为一致，二对一Y型CP卡冗余通信时值分别为两块CP卡的地址；CP1_Type、CP2_Type：分别对应于上述LADDR1、LADDR2地址的CP卡类型,1为CP340,2为CP341；CP_Err_TmSet：二对一Y型CP卡冗余通信时的切换条件，为时间设定(秒),默认值30，表示当前CP卡若持续30秒不能接收到任何从站的信息，则切换至另一块CP卡；DBInstNo：FB171所对应的背景数据块号；PollNum：轮询命令的条数，也就是执行轮询设置的FC190的数量，在示例程序中FC190的pollNO管脚值从1~8共有8条，因此FB171的PollNum管脚也设为8；PollTime：执行轮询时当从站异常时的最大等待时间(单位为CPU 扫描周期数)；WrtNum：随机操作命令的条数，也就是执行随机操作设置的FC190的数量，在示例程序中FC190的WrtNO管脚值从1~8共有8条，因此FB171的WrtNum管脚也设为8；WrtTime：执行随机操作时当从站异常时的最大等待时间(单位为CPU扫描周期数)； RcvDBB_Num：系统内定值为92,不得修改；SndDBB_Num：系统内定值为352,不得修改；DB0xxxxI：管脚需空置；DB0_LenI：管脚需空置；DB1xxxxI：管脚需空置；DB1_LenI：管脚需空置；DB3xxxxI：管脚需空置；DB3_LenI：管脚需空置；DB4xxxxI：管脚需空置；DB4_LenI：管脚需空置；ComType：管脚需空置；SndAddrI：管脚需空置；SndFnCodeI：管脚需空置；SndBegI：管脚需空置；SndNumI：管脚需空置；DB_Rcv：与FB171背景数据块有关，若背景数据块为DB171，则设为DB171.Rcv； DB_Snd：与FB171背景数据块有关，若背景数据块为DB171，则设为DB171.Snd；3、FC190管脚说明：DBInstNO：指定FB171的背景数据块号，示例程序中背景数据块为DB171，因此设为171；PollNO：轮询命令的序号，当与FB171的不断循环递增的当前序号相同时，本条命令被发出；WrtNO：随机操作命令的序号，当FB171的背景数据块中对应的随机操作位被置1时，本条命令被发出，随机操作命令的序号与FB171的背景数据块中对应的随机操作位是一一对应的关系，随机操作命令优先级高于轮询操作；DataDBNum：此条命令所对应的数据存取DB块；SndAddr：此条命令所对应的从站地址；SndFnCode：此条命令所对应的功能码；SndBeg：此条命令所对应的起始地址(偏移量)；SndNum：此条命令所对应的需操作的数据量；4、示例程序中8条FC190轮循命令的解释：轮循命令时功能码为4，读取一个或多个输入寄存器：--》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=1 对应)等于1时，读取11#从站30001~30040计40个输入寄存器，读取到的数据放入到DB13中，对应于DB13.DBW0~DB13.DBW78；轮循命令时功能码为3，读取一个或多个保持寄存器：--》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=2 对应)等于2时，读取11#从站40001~40040计40个保持寄存器，读取到的数据放入到DB14中，对应于DB14.DBW0~DB14.DBW78；轮循命令时功能码为2，读取一个或多个输入状态：--》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=3 对应)等于3时，读取11#从站10001~10040计40个输入状态，读取到的数据放入到DB11中，对应于DB11.DBX0.0~DB11.DBX4.7；轮循命令时功能码为1，读取一个或多个线圈状态：--》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=4 对应)等于4时，读取11#从站00001~00040计40个线圈状态，读取到的数据放入到DB10中，对应于DB10.DBX0.0~DB10.DBX4.7；轮循命令时功能码为16，写一个或多个保持寄存器：-》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=5对应)等于5时，将DB24中DB24.DBW120~DB24.DBW158计20个字的数据写至12#从站保持寄存器40061~40080；轮循命令时功能码为15，写一个或多个线圈：-》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=6 对应)等于6时，将DB20中DB20.DBX7.4~DB20.DBX9.7计20个位的数据写至12#从站的线圈00061~00080；轮循命令时功能码为6，写一个保持寄存器：-》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=7 对应)等于7时，将DB24中DB24.DBW120中的数据写至12#从站保持寄存器40061，SndFnCode为6时SndNum的值可为任意；轮循命令时功能码为5，写一个线圈：-》当FB171的轮询值管脚PollVal(与FC190的管脚PollNO=8 对应)等于8时，将DB20中DB20.DBX7.4的数据写至12#从站的线圈00061，SndFnCode 为5时SndNum的值可为任意；5、示例程序中8条FC190随机操作命令的解释：随机操作时功能码为4，读取一个或多个输入寄存器：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.0(与FC190的管脚WrtNO=1对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令读取12#从站30001~30040计40个输入寄存器，并自动将DB171.DBX1404.0的值复位为0，读取到的数据放入到DB23中，对应于DB23.DBW0~DB23.DBW78，读取完毕恢复至轮循模式；随机操作时功能码为3，读取一个或多个保持寄存器：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.1(与FC190的管脚WrtNO=2对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令读取12#从站40001~40040计40个保持寄存器，并自动将DB171.DBX1404.1的值复位为0，读取到的数据放入到DB24中，对应于DB24.DBW0~DB24.DBW78，读取完毕恢复至轮循模式；随机操作时功能码为2，读取一个或多个输入状态：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.2(与FC190的管脚WrtNO=3对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令读取12#从站10001~10040计40个输入状态，并自动将DB171.DBX1404.2的值复位为0，读取到的数据放入到DB21中，对应于DB21.DBX0.0~DB21.DBX4.7，读取完毕恢复至轮循模式；随机操作时功能码为1，读取一个或多个线圈状态：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.3(与FC190的管脚WrtNO=4对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令读取12#从站00001~00040计40个线圈状态，并自动将DB171.DBX1404.3的值复位为0，读取到的数据放入到DB20中，对应于DB20.DBX0.0~DB20.DBX4.7，读取完毕恢复至轮循模式；随机操作时功能码为16，写一个或多个保持寄存器：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.4(与FC190的管脚WrtNO=5对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令将DB14中DB14.DBW120~DB14.DBW158计20个字的数据写至11#从站保持寄存器40061~40080，并自动将DB171.DBX1404.4的值复位为0，操作完毕恢复至轮循模式；随机操作时功能码为15，写一个或多个线圈：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.5(与FC190的管脚WrtNO=6对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令将DB10中DB10.DBX7.4~DB10.DBX9.7计20个位的数据写至11#从站的线圈00061~00080，并自动将DB171.DBX1404.5的值复位为0，操作完毕恢复至轮循模式；随机操作时功能码为6，写一个保持寄存器：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.6(与FC190的管脚WrtNO=7对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令将DB14中DB14.DBW120中的数据写至11#从站保持寄存器40061，并自动将DB171.DBX1404.6的值复位为0，操作完毕恢复至轮循模式，SndFnCode 为6时SndNum的值可为任意；随机操作时功能码为5，写一个线圈：--》当(某一条件)将FB171的背景数据块中DB171.DBX1404.7(与FC190的管脚WrtNO=8对应)的值置1时，立刻从轮循模式切换至随机操作模式，发出命令将DB10中DB10.DBX7.4的数据写至11#从站的线圈00061，并自动将DB171.DBX1404.7的值复位为0，操作完毕恢复至轮循模式，SndFnCode为5时SndNum的值可为任意；6、FB171的背景数据块主要内容 (以DB171为例)：。

cp341(rs422/rs485)模块与5块仪表通
讯？？
现在有一个cp341模块与5块仪表通讯，cp的驱动和硬件狗都有，现在就是想问一下是用什么协议做程序？是rtu 主站吗？5各仪表都有rs485通讯的模块，这5各仪表串联连接到cp341的模块上，然后用fb7和fb8编写程序就可以了吗？这样就能采集到各个仪表的显示数值吗？
问题补充：
仪表那边设置波特率和站地址！别的就没有什么可以设置的吧！把几块表手拉手连接起来，通过cp341的15针口通讯！4负11正的接法！这样通过ascii协议来走就行了吧？
最佳答案
rs485通信，一个主站cp341，多个从站仪表，将设备手拉手连接起来，通过写cp341的程序来读取从站数据，要求一个站一个站地读，即先1#，完成后再2#，依此类推，这样就可以把仪表的数据都读上来了！
要通过调用fb7和fb8编写程序
如果仪表支持modbus，那么才需要用狗，这样才用的是modbus协议，相对上面的比较方便一些，但道理是一样的，也是一个站一个站地轮询！。

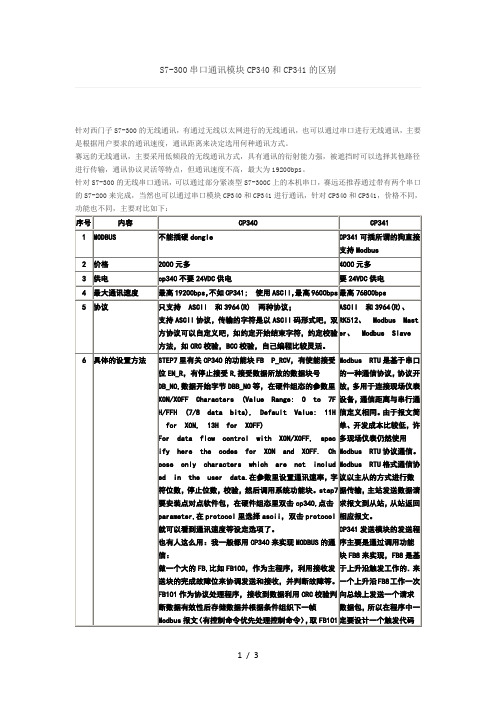

C P341使用方法-CAL-FENGHAI.-(YICAI)-Company One1CP341 使用方法CP341做Modbus 主从站为什么需要狗（Dongle）悬赏分：5- 解决时间：2010-11-8 19:12怎么使用啊是不是把这个硬件狗插到CP341上面啊问题ID: 60457提问者：LiXiang - 资深学长第3级最佳答案CP341有485和232的，485支持多个站点通信，当中只能也必须有一个主站，主站发出命令报文，报文包括从站地址，功能参数，数据，crc验证码，从站根据主站命令报文进行应答。

所以cp341如果是主站，其他的都是从站啦，cp341作为从站，主站就看你谁在和他通信啦，因为从站之间是不能互相通信的。

ASCII模式编程比较复杂，但是便宜，速度也慢。

RTU速度快，但是必须要买西门子的dongle，很贵的。

配置CP341首先需要PTP 驱动，PTP驱动将安装CP340/341编程所需的功能块，PTP驱动随CP341模块提供，也可以从以下链接下载：做MODBUS通讯需要订购MODBUS Dangle的硬件狗，Dangle会自带MODBUS主从的驱动程序，可以从西门子网上下载，加装Dongle作主站与s7-200作从站MODBUS通信实例：PtP Param + SP11“PtP-Param ”的 SP11 增加了下列特性：概述优化了 CP341-V2 (固件版本及更高版本) 的数据吞吐性能。

要利用该性能，必须通过PtP-Param + SP11 重新生成 CP341-V2 (固件版本及更高版本) 的参数化数据。

通过打印机驱动程序的参数化更正了：已交换了波特率 57600 Baud 和 76800 Baud。

现在可在 STEP7 + SP5 下无限制执行 PtP-Param (无。

提供了 CP340 手册修订版本。

提供了 CP341 手册和入门指南的修订版本。

现在提供 CP440 和 CP441 的中文手册。

亿维CP341作从站的使用教程亿维 CP341作从站的使用教程发布时间【2016-02-22】浏览次数：4841概述在现场应用中，很多仪表和设备仅支持Modbus RTU的通讯协议，第三方仪表可以作主站或从站，亿维的通讯模块CP341支持该协议，UN-200集成的口可以支持自由口通讯，通过指令库也可以方便的实现Modbus RTU通讯。

本文以UN-200作为Modbus主站，实现Modbus RTU通讯，概述两者在通讯方面的设置和注意事项。

2软件环境2.1 STEP7 v5.5用于编写300的程序，本文档中300的程序使用STEP7 v5.5的软件编写。

2.2 STEP7_PtP_V5113串行通讯模板的驱动程序，安装此驱动后才能对PtP模板进行参数设置，并在Step7中集成通讯编程需要使用的功能块。

2.3 Modbus-Slave319CP341用作Mobus从站时，需要安装此驱动协议，但安装之前必须先安装PtP Driver。

2.4 STEP 7 - MicroWIN V4.0 SP9用于UN 200编程的软件，本文档中200的程序是使用Step7 Micro/win的软件编写。

2.5 Toolbox_V32-STEP 7-Micro WIN 32 Instruction LibraryUN 200实现Modbus RTU功能，可以使用Modbus的指令库，要使用西门子的标准指令库，必须先安装指令库的软件包instruction Library，安装后，可以在Step7 Micro/WIN软件的库中找到Modbus相关的指令。

3硬件列表与接线3.1 硬件列表3.2硬件接线3.2.1接口定义UN 200的通讯口为RS485物理口（9针口），CP341是RS422/485的接口类型（9针口）UN 200CPU通讯口引脚定义CP341 RS422/485通讯口引脚定义3.2.2 接线示意图4组态设置和编程4.1 UN 200作Modbus主站的设置UN 200CPU的通讯口在电气上是标准的RS-485半双工串行通讯口，此串行字符通信的格式：1个起始位、7/8位数据位、1位奇/偶/无校验、1个停止位。
