辽宁沈阳sbc120高分子防水卷材尺寸

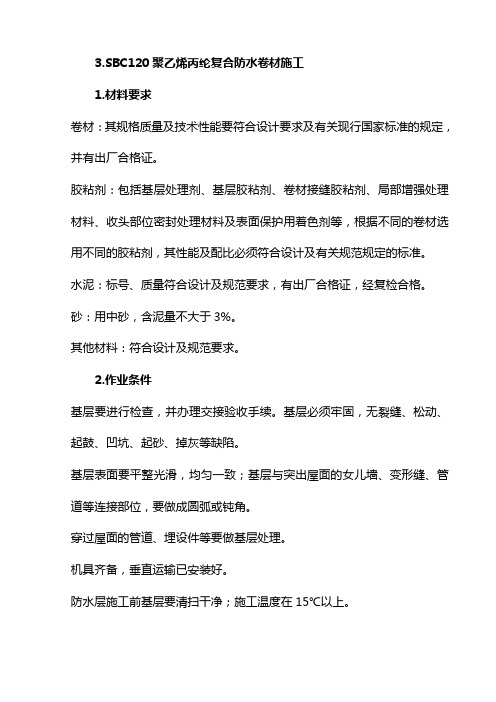

3.SBC120聚乙烯丙纶复合防水卷材施工1.材料要求卷材：其规格质量及技术性能要符合设计要求及有关现行国家标准的规定，并有出厂合格证。

胶粘剂：包括基层处理剂、基层胶粘剂、卷材接缝胶粘剂、局部增强处理材料、收头部位密封处理材料及表面保护用着色剂等，根据不同的卷材选用不同的胶粘剂，其性能及配比必须符合设计及有关规范规定的标准。

水泥：标号、质量符合设计及规范要求，有出厂合格证，经复检合格。

砂：用中砂，含泥量不大于3%。

其他材料：符合设计及规范要求。

2.作业条件基层要进行检查，并办理交接验收手续。

基层必须牢固，无裂缝、松动、起鼓、凹坑、起砂、掉灰等缺陷。

基层表面要平整光滑，均匀一致；基层与突出屋面的女儿墙、变形缝、管道等连接部位，要做成圆弧或钝角。

穿过屋面的管道、埋设件等要做基层处理。

机具齐备，垂直运输已安装好。

防水层施工前基层要清扫干净；施工温度在15℃以上。

3.施工操作工艺基层处理：基层已用水泥砂浆找平，并按设计要求找好坡度，做到平整、坚实、清洁，无凹凸形、尖锐颗粒。

涂刷基层处理剂：在基层上用喷枪（或长柄棕刷）喷涂（或刷涂）基层处理剂，要求厚薄均匀，不允许露底见白，喷（刷）后干燥4～12h，视温度、湿度而定。

局部增强处理：对阴阳角、水落口、管子根部等形状复杂的局部，按设计要求预先进行增强处理。

涂刷胶粘剂：先在基层上弹线，排出铺贴顺序，然后在基层上及卷材的底面，均匀涂布基层胶粘剂，要求厚薄均匀，不允许有露底和凝胶堆积现象，但卷材接头部位100mm不能涂布胶粘剂。

铺贴卷材：待基层胶粘剂胶膜手感基本干燥，即可铺贴卷材。

为减少阴阳角和大面接头，卷材要顺长向配置，转角处尽量减少接缝。

铺贴从流水坡度的下坡开始，从两边檐口向屋脊按弹出的标准线铺贴，顺流水接槎，最后用一条卷材封脊。

铺时用厚纸筒重新卷起卷材，然后按弹线铺展卷材，铺贴卷材不得皱折，也不得用力拉伸卷材，每隔1m对准线粘贴一下，用滚刷用力滚压一遍以排出空气，最后再用压辊滚压粘贴牢固。

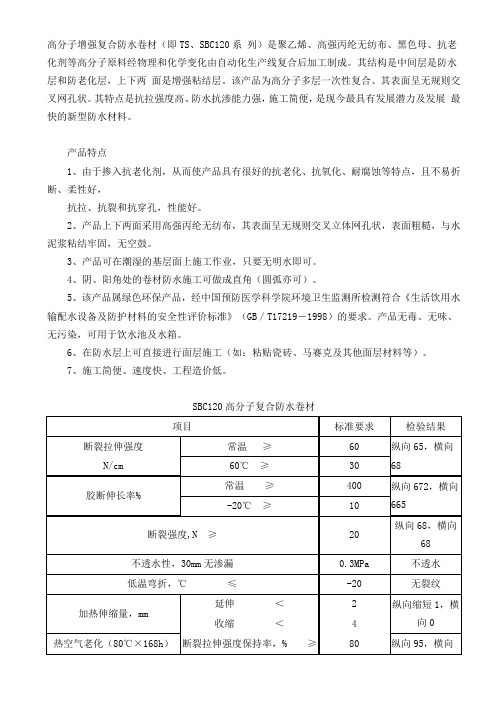

高分子增强复合防水卷材（即TS、SBC120系列）是聚乙烯、高强丙纶无纺布、黑色母、抗老化剂等高分子原料经物理和化学变化由自动化生产线复合后加工制成。

其结构是中间层是防水层和防老化层，上下两面是增强粘结层。

该产品为高分子多层一次性复合、其表面呈无规则交叉网孔状。

其特点是抗拉强度高、防水抗渗能力强，施工简便，是现今最具有发展潜力及发展最快的新型防水材料。

产品特点1、由于掺入抗老化剂，从而使产品具有很好的抗老化、抗氧化、耐腐蚀等特点，且不易折断、柔性好，抗拉、抗裂和抗穿孔，性能好。

2、产品上下两面采用高强丙纶无纺布，其表面呈无规则交叉立体网孔状，表面粗糙，与水泥浆粘结牢固，无空鼓。

3、产品可在潮湿的基层面上施工作业，只要无明水即可。

4、阴、阳角处的卷材防水施工可做成直角（圆弧亦可）。

5、该产品属绿色环保产品，经中国预防医学科学院环境卫生监测所检测符合《生活饮用水输配水设备及防护材料的安全性评价标准》（GB／T17219－1998）的要求。

产品无毒、无味、无污染，可用于饮水池及水箱。

6、在防水层上可直接进行面层施工（如：粘贴瓷砖、马赛克及其他面层材料等）。

7、施工简便、速度快、工程造价低。

SBC120高分子复合防水卷材SBC120高分子复合防水卷材操作程序验收并清扫基层（找平层）-配制胶粘剂（随用随配制）-处理复杂部位（阴阳角、檐口、落水口、管道孔等部位）附加层-施工防水层-防水层检验-保护层施工验收SBC120系列聚乙烯涤纶多层复合防水卷材施工操作要求 (1)铺贴防水卷材的基层面(找平层)必须打扫干净,并洒水保证基层温润.(注:屋面防水找平层应符合GB50207-94《屋面工程技术规范》规定,地下防水找平层应符合GBJ208-83《地下防水工程施工及验收规范》规定).(2)用含水泥重10%-15%的聚乙烯醇胶液制备水泥素浆粘结剂,搅拌必须均匀,无沉淀,无凝块,无离析现象即可使用.(3)屋面主防水层施工前, 应先对排水集中及结构复杂的细部节进行密封处理和附加层使用的卷材与主防水层的卷材材料相同.(4)密封材料采用聚醚型聚氨酯.如选用其它密封材料,应不含矿物油、凡士林等影响聚乙烯性能的化学物质的产品。

SBC120
JUNE 2021屋面防
水
整理人尼克
知识改变命运
平房屋面防水工程
平房屋面总面积204平方米，做法如下：
1.拆除原有防水层，拆除原有找平层，清理基层并整理原有炉渣层，所有拆除均由人工垂直下吊，外运15公里。

2.屋面新做水泥沙浆找平层；
3.找平层干燥后涂刷一层油性沥青胶粘剂；
1.新做防水层，用SBS-18度 4mm厚防水卷
材做防水层.
2.项目控制价：21000元
教工餐厅屋面防水工程
教工餐厅屋面总面积280平方米，做法如下：
1.拆除原有防水层，拆除原有找平层，清理基层并整理原有炉渣层，所有拆除均由人工垂直下吊，外运15公里。

2.屋面新做水泥沙浆找平层；
3.找平层干燥后涂刷一层油性沥青胶粘剂；
4.新做防水层，用SBS-18度 4mm厚防水卷材做防水层。

5.控制价：29000元
整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。

SBC120聚乙烯丙纶复合防水卷材，是由低密度高压聚乙烯和高分子丙纶经过高温复合而成，俗称土工布。

中铁二十局集团六公司编制：一、SBC120聚乙烯丙纶复合防水卷材（简称复合卷材）是在充分研究了现有防水防渗类卷材产品的基础上，根据现代工程对防水防渗材料的新要求而制造的一种构造全新、多用途、具有良好综合技术性能的防水防渗材料。

主要用于工业与民用建筑的屋面防水、地下室防水、卫生间防水等，施工后，防水性能稳定，效果良好，经验收无任何渗漏现象，工程质量一次成优。

二、工法特点1、采用常温施工，直接用水泥添加专用配套胶制水泥胶将复合卷材与基层而粘贴，比传统的热施工、冷施工方便、迅速，减轻劳动强度，减少环境污染，提高工作效率。

2、采用条粘法施工，铺设的复合卷材能适应基层变形，细部构造及节点防水处理用300g/m2～350g/m2复合卷材水泥胶粘接成附加层予以加强，确保薄弱环节及整个防水系统的工程质量。

3、防水层施工简单方便，不受基层潮湿和季节的影响，材料稳定性好，无毒无味，对周围环境影响很少，大大改善了劳动条件。

三、适用范围1、本工法是用于各类工业、民用建筑的屋面及地下防水、防渗、防潮，还适用于冶金、化工、水利、环保、采矿业等防水工程。

2、适宜于多雨潮湿地区的防水工程，施工温度范围较宽（0～25℃），施工干燥度要求低。

四、工艺原理1、SBC120复合卷材是由线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂等与高强度新型丙纶长丝无纺布，采用热融直压工艺制成的复合型防水卷材。

具有抗渗能力强、抗拉强度高，低温柔性好、易粘接、稳定性好、无毒、变形适应能力强、使用寿命长等良好的综合技术性能。

2、复合卷材采用普通水泥添加专用配套胶或乳白胶制成的水泥胶与基层满面粘贴，从而达到防水、防漏、防渗的效果。

五、工艺流程及操作要点㈠工艺流程材料检验→检查管道预埋情况→验收基层（找平层）→清理基层→制备粘接胶→处理复杂部位（或附加层）→铺贴复合卷材→蓄水试验→保护层施工→竣工验收㈡施工方法：1、找平层技术要求⑴屋面找平层应符合《屋面工程技术规范》（GB50207—2002）规定，地下防水找平层应符合《地下工程防水技术规范》（GB50208—2002）规定。

地下室防水施工方案一、工程防水要求：1.本工程建筑设计要求：地下室底板、地下室侧板防水为高分子益胶泥2㎜厚，500g/㎡的SBC-120两道。

2.地下室顶板防水为500g/㎡的SBC-120两道。

二、施工准备：1.所需材料：1）、高分子益胶泥；2）、SBC120聚乙烯丙纶复合防水卷材及粘接剂、水泥；2.所需工具：小平铲、扫帚、钢丝刷、铁桶、油漆刷、剪刀、壁纸刀、粉线盒、刮板及搅拌工具；3.施工防护用品：安全帽、软底胶鞋和球鞋、手套三、工艺流程：1.高分子益胶泥施工工艺：检查清理基层调制浆料铺附加层大面积刮涂检查防水施工质量验收。

2.SBC-120施工工艺：检查清理基层调制涂刷粘接剂铺附加层铺贴卷材卷材末端端头处理辊压粘合验收成品保护四、施工工艺：1.检查清理基层：(1)基层必须牢固,无松动、起砂等缺陷。

(2)基层表面应平整光滑、均匀一致。

(3)基层应干燥,含水率宜小于9%,测定方法是:将1m见方的SBC-120卷材覆盖在基层表面上,静置2～3h,若覆盖处的基层表面无水印,且紧贴基层一侧的卷材亦无凝结水痕,即为基层含水率小于9%。

(4)基层若高低不平或凹坑较大时,应用掺加107胶(占水泥重量的15%)的水泥砂浆抹平。

(5)基层与变形缝或管道等相连接的阴角应做成均匀一致、平整光滑的直角。

(6)必须将突出基层表面的异物、砂浆疙瘩等铲除,并将尘土杂物清除干净,应以砂纸、钢丝刷、溶剂等予以清除干净。

2.防水益胶泥的调制：将高分子益胶泥按先水后粉的顺序，粉水比例为1：0.35加入搅拌桶用电动器搅拌至无生粉团，约5分钟，静置4～10分钟。

3.基层裂缝处理：对基层裂缝进行扩创处理，凿出深度5㎜、宽度5～10㎜的V型或U型槽，并用高分子益胶泥进行灌浆至基面。

4.益胶泥附加层处理，关键部位和重要部位进行附加层处理、后浇带、电梯基坑、筏基外侧、砖胎模面、预埋管道及与预埋件、阴阳角部用高分子益胶泥均匀涂抹，刮抹宽度以阴阳角为中心角每边100㎜，然后用软刷将表面收光。

SBC防水卷材，一般指的是聚乙烯丙纶复合防水卷材，是一种综合性能良好且便于工程施工的防水材料。

这种防水卷材的规格多样，其厚度可以从0.6mm至1.5mm，克数则从300g至1000g。

根据使用场景的不同，SBC防水卷材可以分为隔气防潮类、防水类和防污染防渗类。

其中，隔气防潮类主要用于屋面保温层隔汽、内墙防潮等，规格有G200g/m²、250g/m²；防水类主要用作屋面单层或复合防水，适用于Ⅰ~Ⅳ级防水屋面，规格有300g/m²、350g/m²、400g/m²；防污染防渗类主要用于建筑地下防水防渗、水利防渗、化工、冶金防污染防渗等工程，规格有500g/m²、600g/m²。

另外，高分子类防水卷材的一般厚度为1.2mm、1.5mm和2.0mm，长度则可能为10米、20米、30米，而幅宽可能是1.5米和3米。

总之，SBC防水卷材的规格多样，具体选择应根据使用场景和需求来确定。

如需更多信息，建议咨询防水卷材生产厂家或材料领域专业人士。

单层结构：多层结构： SBC120 聚乙烯丙纶系列复合卷材防水一、产品系列介绍SBC120 系列聚乙烯丙纶双面复合防水卷材（简称乙丙复合防水卷材）是以 线性聚乙烯为主防水层，双面复合丙纶长丝无纺布作增强层的一种综合性能良好 便于工程施工的防水材料。

该系列产品共分三大类共 8 个品种：隔气防潮类主要用于屋面保温层隔汽、内墙防潮等，规格为Ｇ200g/㎡、50g/㎡。

水类主要用作屋面单层或复合防水, 适用于Ⅰ－Ⅳ级防水屋面,规格有 300g/㎡、50g/㎡400g/㎡ 防污染防渗类主 要用于建筑地下防水防渗、水利防渗、化工、冶金防污染防渗等 工程，规格有500g/㎡、600g/㎡。

二、产品应用技术聚乙烯丙纶复合防水卷材与构筑主体粘接可使用多种胶粘剂，其突出特点是可以用水泥材料做粘合剂。

其配方是： 5%-20% 的107胶（聚乙烯醇缩甲醛）的水泥素浆或含2.5%聚乙烯丙纶复合防水卷材配套专用胶粉的水泥素浆（含水30%-35%，简称水泥胶粘剂）。

（一）建筑应用屋面防水应用要特别注意卷材与找平层的粘接面积及粘接强度，这是保证防水效果、保证防水寿命的关键技术。

简要施工技术：（１）找平层应符合设计质量标准。

（２）施工现场必须彻底清理干净。

（３）平面与立面结构的连接处均应做成直角，上端有滴水结构。

（４）复杂部位须预先处理，增敷一至三层卷材，有效覆盖宽度＞120mm。

（５）粘接层粘接材料质量应符合国家规定。

使用水泥胶粘剂应根据气温调节加水量，天气燥热时多加些，天气凉湿时少加些。

粘接施工时，基层应保持必要的湿度，以保证粘接层养护所需要的水份。

（６）粘接层要求满粘，涂布浆料应保证粘接面积≥85%。

（７）敷设应先低后高逆坡进行。

（８）随胶粘剂向前敷卷材，用弹性工具顺向排气粘实。

（９）聚氨酯接缝胶应连续均匀，宽度、厚度符合操作规定。

（１０）接缝粘合必须均匀连续保证足够宽度。

（１１）卷材粘接质量验收合格后可进行防护层施工，防护层抹制厚度要均匀一致。

中国防水网SBC120防水卷材施工方案SBC120承载防水卷材适应现代工程对防水材料的要求，在保证防水功能的同时，保证工程整体结构强度，提高工程稳定性。

1 产品特点1.1 产品结构特点SBC120承载防水卷材为表面增强式结构，表面层与砼结构具有良好的结合性能，能够承受较大的法向正拉力、切向剪切力和垂直剥离力（下统称承载力）。

1.2 产品性能特点SBC120承载防水卷材承载性能优良，能够将卷材两侧砼有效结合成为整体。

SBC120承载防水卷材具有优良的防水性能、耐化学性、耐大气稳定性和机械强度。

SBC120承载防水卷材具有良好的综合技术性能：低温柔性好、线胀系数小、施工简易、摩擦系数大、工程稳定性好、变形适应性好、适应温度范围宽、使用寿命长、无毒、耐霉变、耐穿刺。

1.3 产品应用特点SBC120承载防水卷材突出特点是能够直接与砼结合成为整体结构，承受结构承载力。

SBC120承载防水卷材与砼结合是在水泥凝固过程中直接粘合。

SBC120承载防水卷材能直接设计在砼结构中使用，具有可靠的稳定性。

SBC120承载防水卷材的承载防水构造与砼主体构成建筑整体防水系统，完全消除砼主体与防水卷材间的不稳定性及渗水空间。

2 产品应用范围SBC120承载防水卷材广泛适用于各类防水工程：屋面防水、地下防水、路桥防水、隧道防水、衬砌工程防水等，更适用于各种承载防水结构。

SBC120承载防水卷材适用于屋面防水工程，更适用于坡屋面、蓄水屋面、种植屋面、承载屋面、异型屋面、仿古坡瓦屋面等防水工程。

SBC120承载防水卷材适用于地下、隧道防水工程，更适用于支护衬砌结构、内衬砌结构、内设防结构等防水工程。

SBC120承载防水卷材适用于路桥防水工程，更适用于承载砼结构防水工程。

SBC120承载防水卷材适用于墙面防水工程、承载平台防水工程、卫生用水工程。

SBC120承载防水卷材更适用于施工环境无法降低基层含水率的防水工程中使用。

3 设计要点SBC120承载防水卷材设计要体现承载、防水功能，卷材防水层要连续，卷材防水层与砼粘合要充分完全粘合，可设计为夹层、保护、装修等结构方式，主要采用聚合物水泥作粘合材料。
