怎么判断水淹层

54随着油田的深入开发，石油开采进入后期阶段，储层高含水已成为普遍现象，采油的难度日益加大，水淹层的解释分析日益受到重视，有效的评价水淹层，搞清地下油水分布，对于提高产能具有十分重要的意义。

油层水淹后，储层的流体比例、泥质含量、地层水矿化度及岩性的亲油水性等均会发生不同程度的变化，因此储层的岩性、物性、油性、电性声学性特征也会出现比较明显的变化，水淹程度较高，当储层被水淹时，自然伽马发生畸变，自然电位基线漂移，电阻率数值和形态、地层压力和原始油层相比均发生不同程度的变化。

因此，测井曲线对水淹层的判别比较直观，准确。

目前常用的测井判别水淹层的方法主要有裸眼井的自然电位基线偏移法、电阻率变化法、地层压力指示综合研究法和一些新方法以及开发测井中的生产动态监测，碳氧比测井等。

本文主要以裸眼井资料的一些常用测井方法为例，通过介绍水淹层对常规测井中的曲线的影响来确定判别水淹层。

水淹层的基本特征级常用分级，如表1所示。

产水率范围水淹级别F ：≤10%油层10%＜FW ≤40%4级（弱）水淹层40%＜FW ≤60%3级（中）水淹层60%＜FW ≤80%2级（较强）水淹层FW ＞80%1级（强）水淹层1 水淹层评价方法应用实例（1）自然电位基线偏移法：水淹层处自然电位曲线会发生基线偏移。

3োሖ图1 自然电位曲线发生偏移3号层自然电位基线发生明显偏移（见图1），为水淹层特征，解释为2级水淹层。

投产日产液30t，日产水15t，含水率50%。

（2）电阻率变化法通常情况下，油层电阻率较高，水淹后，油层电阻率会下降，通过与原始地层电阻率对比可判断是否水淹。

油层电阻率下降的越多，水淹越严重。

53号层对应邻井强吸水层，该层物性好，自然电位异常幅度较大，基线有偏移，且电阻率与原始地层电阻率（5Ω·m）比明显下降，解释为2级水淹层。

投产日产液37.2方，油10.8t，含水71%。

如果油层强淡水水淹时，部分储层也会出现电阻率异常高，甚至高于原始地层电阻率的情况，这种情况通常要认真分析后判别油层是否水淹。

测井基础知识1. 名词解释：孔隙度：岩石孔隙体积与岩石总体积之比。

反映地层储集流体的能力。

有效孔隙度：流体能够在其中自由流动的孔隙体积与岩石体积百分比。

原生孔隙度：原生孔隙体积与地层体积之比。

次生孔隙度：次生孔隙体积与地层体积之比。

热中子寿命：指热中子从产生的瞬时起到被俘获的时刻止所经过的平均时间。

放射性核素：会自发的改变结构，衰变成其他核素并放射出射线的不稳定核素。

地层密度：即岩石的体积密度，是每立方厘米体积岩石的质量。

地层压力：地层孔隙流体(油、气、水)的压力。

也称为地层孔隙压力。

地层压力高于正常值的地层称为异常高压地层。

地层压力低于正常值的地层称为异常低压地层。

水泥胶结指数：目的井段声幅衰减率与完全胶结井段声幅衰减率之比。

周波跳跃：在声波时差曲线上出现“忽大忽小”的幅度急剧变化的现象。

一界面：套管与水泥之间的胶结面。

二界面：地层与水泥之间的胶结面。

声波时差：声速的倒数。

电阻率：描述介质导电能力强弱的物理量。

含油气饱和度（含烃饱和度Sh）：孔隙中油气所占孔隙的相对体积。

含水饱和度Sw：孔隙中水所占孔隙的相对体积。

含油气饱和度与含水饱和度之和为1.测井中饱和度的概念：1.原状地层的含烃饱和度Sh＝1－Sw。

2.冲洗带残余烃饱和度：Shr ＝1－Sxo （Sxo表示冲洗带含水饱和度）。

3.可动油（烃）饱和度Smo＝Sxo－Sw或Smo ＝Sh－Shr。

4.束缚水饱和度Swi与残余水饱和度Swr成正比。

泥质含量：泥质体积与地层体积的百分比。

矿化度：溶液含盐的浓度。

溶质重量与溶液重量之比。

2. 各测井曲线的介绍：SP 曲线特征：1.泥岩基线：均质、巨厚的泥岩地层对应的自然电位曲线。

2.最大静自然电位SSP：均质巨厚的完全含水的纯砂层的自然电位读数与泥岩基线读数差。

3.比例尺：SP曲线的图头上标有的线性比例，用于计算非泥岩层与泥岩基线间的自然电位差。

4.异常：指相对泥岩基线而言，渗透性地层的SP曲线位置。

地球物理测井简答题答案讲解自然伽马测井曲线影响因素（1）积分电路的影响（测速*积分电路时间常数）由于记录仪器中的积分电路具有惰性（充/放电需要时间），输出电压相对于输入要滞后一段时间而仪器又在移动，可能使测井曲线发生畸形，主要为：极大值减小，且不在地层中心而向上移动，视厚度增大，半幅点上移。

一般：地层厚度越小，积分电路的影响越大，曲线畸变越严重。

实际测井中要适当控制测井速度。

（2）放射性涨落的影响由于地层中的放射性核素的衰变是随机的且彼此独立，同时伽马射线被探测到也是偶然独立的，使得每次测量结果不完全相同但结果满足统计规律，这种现象叫放射性涨落或统计起伏现象。

（3）地层厚度的影响：厚度增加极大值变化（4）井眼的影响井眼直径变大相当于伽马射线通过的路程变大，被吸收的几率变大，被探测几率变小，曲线值变小；同时泥浆的种类（含放射性物质或非放射性物质）也对曲线有影响。

一、计算泥质含量1、自然电位测井：Vsh=(SSP-PSP)/SSP=1-α。

α为自然电位减小系数；PSP含粘土地层的静自然电位（假静自然电位）；SSP含粘土地层水矿化度相同的纯地层静自然电位。

2、自然伽马测井：（1）相对值法：自然伽马相对值I（GR）=(GR-GRmin)/(GRmax-GRmin)；GR、GRmin、GRmax 分别为解释层、纯地层和泥岩的自然伽马测井值。

泥质含量：Vsh=[2(GCOR*I(GR))-1]/[2(GCOR)-1]；GCOR为希尔奇指数，新地层3.7；老地层2。

（2）绝对值法：Vsh=（ρb GR-Bo）/(ρsh GRsh-Bo)；Bo纯地层背景值，Bo=ρsd GRsd(或ρ纯GR纯)；ρb,ρsh,ρsd,ρ纯分别为解释层，泥岩，砂岩，纯地层的自然伽马值。

二．计算孔隙度1、密度测井：ρb=φρf+(1-φ)ρf，φ=(ρma-ρb)/(ρma-ρf)；φ孔隙度，ρma岩石骨架密度，ρf探测范围内的空隙流体密度。

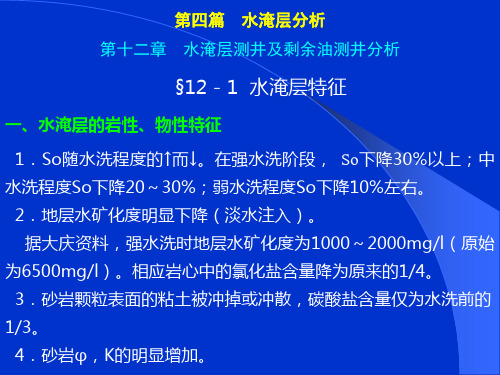

水淹层测井识别方法一、水淹油层的特征在油田开发工程中，由于注水驱油或是边底水推进，油层都要发生不同程度的水淹，引起储集层物性、电性一系列的变化。

主要有以下特征。

1、水淹油层的地质特征储层含油性和油水分布变化地层水矿化度和电阻率变化孔隙结构变化-孔隙度和渗透率变化岩石的湿润性变化油层水淹后的地层压力与温度变化（1）地层含油性及油水分布的变化在油田注水开发过程中，随着注入水不断驱替地层中的原油，水淹油层的含水饱和度不断增加，剩余油饱和度不断降低，而且它们与水洗程度成比例。

大庆油田根据水驱油岩心实验和试油资料统计分析表明，油层弱水淹时含油饱和度下降约10％；油层中等水淹时降低约20％～30％；油层强水淹时下降30％以上。

在水洗作用下，油层的粘土和泥质含量下降，粒度中值相对变大，随之也使束缚水饱和度相应降低。

在注水开发中，随着注入水不断增加，地层中的油水分布也随之发生很大变化。

一般来说油层的孔隙性和渗透性都有程度不同的非均质性。

显然，注入水在非均质严重的油层中并非活塞式的推进，而是沿着孔隙度大、渗透性好的部位推进，直到高渗透性地带中大部分油被水驱走时，中、低渗透部分的孔隙中仍保留着相当多的原油。

物性好的高孔隙、高渗透性部位早水淹，水洗强度大；低孔隙、低渗透性部位晚水淹，水洗强度小，甚至未被水淹。

这样，在高含水期，原来的好油层变成强水淹层；而较差的油层(包括物性差的油层和薄油层)，则又可能成为“主力油层”。

因此，尽管某些油井的产水率很高，但低孔隙性、低渗透性油层、薄油层或厚油层中的低孔隙性、低渗透性部分仍有可观的潜在产能，它们将成为高和特高含水期油田挖潜稳产的主要对象。

在高含水期，水淹油层的油、水分布一般都有按沉积旋回水淹的规律。

正韵律油层如河道砂、点砂坝油层，岩性自上而下逐渐由细变粗，注入水先沿底部粗岩性高渗透部位突进，形成大孔道的水窜，造成底部先被水淹，上部晚水淹；底部强水淹、上部弱水淹或未水淹。

在反韵律沉积的三角洲河口砂坝等油层，岩性自上而下逐渐由粗变细，注入水先沿顶部突进，但由于受毛细管力和重力的影响，使注入水推进相对稳定，且注入水波及面积、厚度及驱油效率都较高，水洗强度自上而下由强变弱。

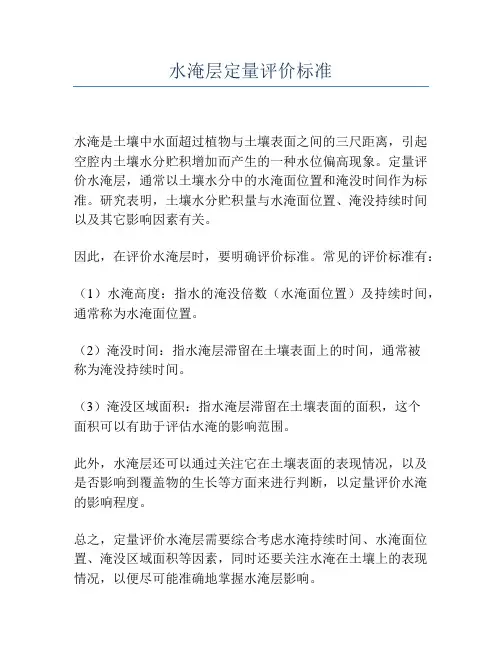

水淹层定量评价标准
水淹是土壤中水面超过植物与土壤表面之间的三尺距离，引起空腔内土壤水分贮积增加而产生的一种水位偏高现象。

定量评价水淹层，通常以土壤水分中的水淹面位置和淹没时间作为标准。

研究表明，土壤水分贮积量与水淹面位置、淹没持续时间以及其它影响因素有关。

因此，在评价水淹层时，要明确评价标准。

常见的评价标准有：
（1）水淹高度：指水的淹没倍数（水淹面位置）及持续时间，通常称为水淹面位置。

（2）淹没时间：指水淹层滞留在土壤表面上的时间，通常被
称为淹没持续时间。

（3）淹没区域面积：指水淹层滞留在土壤表面的面积，这个
面积可以有助于评估水淹的影响范围。

此外，水淹层还可以通过关注它在土壤表面的表现情况，以及是否影响到覆盖物的生长等方面来进行判断，以定量评价水淹的影响程度。

总之，定量评价水淹层需要综合考虑水淹持续时间、水淹面位置、淹没区域面积等因素，同时还要关注水淹在土壤上的表现情况，以便尽可能准确地掌握水淹层影响。

浅谈对水淹层识别的一点认识作者：黄亚段，迎利，李萌来源：《科技视界》 2014年第32期黄亚段迎利李萌（长江大学地球物理与石油资源学院，湖北武汉 430100）【摘要】目前，我国各大油田相继进入勘探开发后期，水驱油田的测井解释作为石油开发中的重要环节就显得愈来愈重要。

然而，由于国内各大油田的地质特点，水驱开发及资源条件不同，尚没有一种通用的水淹层测井解释方法。

利用测井技术进行老井饱和度计算、水淹层判断、汽驱效果评价、剩余油饱和度评价，可以为寻找剩余油和发现剩余油的分布规律、为老区进一步调整和挖潜提供有力的技术支持。

【关键词】测井解释；水淹层；剩余油1 国内外发展现状在国外，为了探明油层的剩余油饱和度，广泛采用给地层注入同位素活化液或盐水，随时间推移进行两次或多次测井的“测一注一测”技术，从而由多次测得的结果求出剩余油饱和度。

同时可用此技术监视油层的枯竭状态及驱油效率。

20多年来，我国测井工作者围绕水驱岩石物理基础实验、水淹层测井方法以及水淹层测井解释等方面做了大量的研究工作。

经历了从定性解释，半定性解释到定量解释的发展过程，已形成了一套基于常规测井资料定性判别水淹层、定量求剩余油饱和度与含水率、综合判别水淹级别的解释方法。

进入20世纪90年代，中国水驱油田测井解释主要集中体现在用“三饱和度”(原始含油饱和度、剩余油饱和度、残余油饱和度)确定水淹层含水率及水驱采收率两方面。

根据三饱和度测井资料，不仅能够确定产层含水率、划分水淹级别，而且还可以确定产层水驱采收率(又称采出程度)，评估水驱油田开发效益，为油田增产挖潜提供科学依据。

近几年，通过测井系列的改善和新解释方法的研究，初步解决了厚层内划分水淹部位和判断薄层(0.5m)水淹的难题，建立了注水过程中淡化系数方程，以及回注油井产出水或注入水电阻率与原始地层水相比变化不大的情况下的水淹层解释模型。

北京石油勘探开发科学研究院与大庆油田还研制出了适用于高含水期测井解释的工作站软件平台START。

水淹级别判别标准
水淹层作为注水或边底水驱油油藏油层分级评价，水淹级别判别标准是：一级水淹：含水率在90%以上；
二级水淹:含水率在60%与90%之间；
三级水淹：含水率在30%与60%之间；
四级水淹：含水率在30%以下。

含水油层、油水同层、含油水层、水层作为边底水油藏油层分级评价，其判别标准是: 含水油层：部位近邻油层且含水率在50%以下；
油水同层：部位近邻含水油层或油层且含水率在50%与90%之间；
含油水层：部位近邻油水同层或含水油层且含水率在90%以上；
水层：部位邻近油水同层或孔隙度在6%以上且含水率在98%以上。

油层、差油层、水层、干层是根据孔隙度大小及可动水饱和度大小来判别，其判别标准是：
油层：孔隙度在6%以上且可动水饱和度在5%以下；
差油层：孔隙度在4%与6%之间且可动水饱和度在5%以下；
干层：孔隙度在4%以下且可动水饱和度在5%以下。

水淹层测井识别方法首先，电阻率测井曲线是水淹层测井中最常见的一种方法。

由于水和油的导电性差异，通过测量电阻率测井曲线的变化可以初步判断水淹层的存在。

通常使用侧向电阻率测井曲线进行解释，其主要原理是通过测井仪器上的多个电极分别测量不同深度的电阻率，然后根据电阻率值的大小推断油井中的岩石类型和含水性质。

当测量到很低的电阻率时，很可能是由于岩石孔隙中充满了水，即存在水淹层。

其次，自然伽马射线测井曲线也可以用于水淹层的测井识别。

自然伽马射线是地球自然放射性物质产生的放射线，不同的地质层含有不同程度的放射性物质。

当油井中存在含水层时，伽马射线的强度会显著增强。

通过测量伽马射线测井曲线的变化，可以判断水淹层的存在与否。

具体方法是分析伽马射线曲线的峰值和谷值，以及伽马射线的不规则波动。

当出现高峰值或者小谷值时，表示油井中有水淹层的存在。

最后，声波测井曲线也可以在水淹层测井中发挥重要作用。

声波测井通过测量声波在岩石中传播的速度和衰减程度，可以判断岩石中的孔隙度和含水性质。

水的存在会导致声波传播速度的降低和衰减程度的增加。

因此，当声波测井曲线呈现较低的传播速度和较高的衰减程度时，可以初步判断存在水淹层。

除了以上几种测井识别方法，还可以结合其他地质信息进行判断，如钻井记录、岩心分析等。

此外，在实际应用中，常常需要综合利用多种方法，通过交叉验证来进行水淹层的准确识别。

总之，水淹层测井识别方法是石油地质开发中不可或缺的一个环节。

通过电阻率测井曲线、自然伽马射线测井曲线、声波测井曲线等多种测井方法的综合分析，可以帮助油田开发者判断油井中是否存在水淹层，进而调整开发策略，提高开发效率。

水淹层作为注水或边底水驱油油藏油层分级评价，水淹级别判别标准是：
一级水淹：含水率在90%以上；
二级水淹:含水率在60%与90%之间；
三级水淹：含水率在30%与60%之间；
四级水淹：含水率在30%以下。

含水油层、油水同层、含油水层、水层作为边底水油藏油层分级评价，其判别标准是:
含水油层：部位近邻油层且含水率在50%以下；
油水同层：部位近邻含水油层或油层且含水率在50%与90%之间；
含油水层：部位近邻油水同层或含水油层且含水率在90%以上。

水层：部位邻近油水同层或孔隙度在6%以上且含水率在98%以上。

油层、差油层、水层、干层是根据孔隙度大小及可动水饱和度大小来判别，其判别标准是：
油层：孔隙度在6%以上且可动水饱和度在5%以下；
差油层：孔隙度在4%与6%之间且可动水饱和度在5%以下；
干层：孔隙度在4%以下且可动水饱和度在5%以下；。

利用原始电阻率反演定量评价水淹层顾保祥( 中海石油 ( 中国) 有限公司天津分公司)摘 要 探讨了利用原始电阻率反演定量评价水淹层的方法 。

当油层的物性与电性存在较好的相 关性时 ,通过统计分析可在油层段建立用物性反演原始电阻率的计算式 ;根据油层当前电阻率与原 始电阻率的差别 ,可计算原始含油饱和度与当前含油饱和度的差值 ,从而实现水淹层的定量评价 。

关键词 水淹层 定量评价 物性 原始电阻率 反演从 10 %下降到 6 % 。

11 2 物性试验区目的层段储层较疏松 ,具有高孔 、高渗的特点 。

X 井岩心分析资料表明 ,水淹后油层帄均孔隙度为 3211 % ,帄均渗透率为 2 88917 m D ,而邻井未水淹同层帄均孔隙度为 311 2 % ,帄均渗透率为1 96719 m D , 表明水淹对油层的物性未造成明显影响 。

0 引言近年来 ,随着渤海油田部分区块陆续进入中 、高 含水期 ,油田注水开发过程中油层岩性 、物性 、水性和电性的变化以及油田注水开发效果评价等问题更 加受到重视 ,剩余油潜力和分布的研究在油田综合 调整 、挖潜中也愈显重要 。

现场确定剩余油饱和度 最常用的方法是在试验区对关键井进行系统取心 , 建立测井解释模型 ,经过岩心饱和度标定以后推广 到试验区 ,进而推广到整个油田 。

这项工作的展开 往往需要在油田开发初期进行油基泥浆密闭取心 , 以得到油层的原 始含 水 饱和 度 。

但 是为 了节 约 成 本 ,海上油田开发初期没有进行密闭取心 ,因此如何 用常规测井资料进行水淹层定量评价就变得极为重 要 。

本次研究在渤海 S 油田已进入中 、高含水期的 区块选择先导试验井组 ( 其中 X 井为系统密闭取心 井) 作为研究对象 ,探讨利用原始电阻率反演定量评 价水淹层的方法 ,并在该油田其它 3 口先导试验井 的水淹层测井资料定量解释中 取得 了较 好的 应 用 效果 。

11 3 水性S 油田先导试验井组注水历史见表 1 。

水淹层测井解释技术分析摘要：地球物理测井是识别和评价水淹层的重要手段。

随着油田水驱开发程度的不断提高，油田的水淹程度日趋增高，导致产层的流体性质、孔隙结构，岩石的物理化学性质，以及油气水分布规律等，都会发生一定程度的变化。

水淹层测井解释利用测井资料对水驱油藏水淹所发生的变化进行评价，以便弄清水淹部位和水淹程度，是研究剩余油饱和度的主要段。

关键词：水淹层测井解释一、油层水淹后产层物理性质的变化受注入水影响，储层性质发生变化，主要表现在岩石的电学性质、孔隙结构、水动力学系统等方面。

1、孔隙度、渗透率的变化注水开发过程中，注入水的推进和冲刷使岩石的孔隙度、渗透率发生改变，其变化大小与水洗程度有关。

弱水洗时，岩石中的粘土矿物受注入水浸泡发生膨胀，孔喉变窄，孔径变小，被冲刷的胶结物也可能堵塞孔道，导致孔隙度变小、渗透率降低；强水洗时，受注入水的长期冲刷，粘土矿物被冲洗，使得泥质含量降低，孔隙度变大，渗透率提高。

因此，在注水井附近的高水淹区域，储层渗透率有明显提高。

2、含油性及油水分布的变化注水开发前，储层内主要为束缚水，含油饱和度高。

随着水驱程度的提高，油水分布发生变化。

由于储层的非均质性的差异，物性好并且与注水井连通性好的区域先水淹，含油饱和度降低；相反，物性差且与注水井层连通差的区域后水淹或未水淹，剩余油饱和度相对较高，成为挖潜调整的主要对象。

3、润湿性的变化岩石的润湿性与岩石的性质和孔隙结构有关，并由其亲水能力表现出来。

实验表明，水淹后，石英、长石的裸露面增大，岩石的自吸水能力增强，逐渐由弱亲水向强亲水转化，使水淹层的孔隙度指数m和饱和度指数n 的值也有所减小。

4、地层水矿化度的变化注入水进入地层后与原始地层水发生溶液混合作用和离子扩散运动，导致地层水矿化度发生变化。

注入淡水时，地层混合水的矿化度将低于原始地层水矿化度，并随着累积注入水量的增加，地层混合水的矿化度不断降低。

注入污水时，其变化十分复杂。
