旋挖钻孔灌注桩检验试验计划ITP

钻孔灌注桩检检测方案标题：钻孔灌注桩检测方案一、检测背景和目的钻孔灌注桩是工程建设中常用的一种基础形式，广泛应用于桥梁、房屋等结构物中。

由于其施工工艺复杂，影响因素多，因此，对钻孔灌注桩进行全面的质量检测是保证工程质量的重要环节。

本检测方案旨在确保钻孔灌注桩的施工质量，预防潜在的质量问题，提高工程的安全性和可靠性。

二、检测原则1、全面性原则：对钻孔灌注桩的施工全过程进行全面检测，包括成孔、钢筋笼制作与安装、混凝土灌注等环节。

2、安全性原则：在检测过程中，必须保证被检测的钻孔灌注桩及其周围结构物的安全，避免检测过程中出现意外破坏。

3、预防性原则：通过检测，及时发现潜在的质量问题，预防质量事故的发生。

三、检测内容及方法1、成孔质量检测：采用超声波投射法或井径仪测量孔径，判断孔径是否满足设计要求。

同时检查孔深、孔底沉渣等参数。

2、钢筋笼制作与安装质量检测：检查钢筋规格、数量、位置是否符合设计要求。

采用电磁感应法检测钢筋笼的焊接质量。

3、混凝土灌注质量检测：在灌注过程中，采用声波透射法检测混凝土的均匀性和密实度。

灌注结束后，采用超声波无损检测法检测桩身混凝土的完整性。

4、承载力检测：采用静载试验检测钻孔灌注桩的承载力，判断其是否满足设计要求。

四、检测流程1、制定检测计划，明确检测内容和方法。

2、现场准备工作：清理检测现场，确保安全。

安装检测设备，准备检测工具。

3、进行成孔质量检测、钢筋笼制作与安装质量检测、混凝土灌注质量检测和承载力检测。

4、整理检测数据，分析结果，形成检测报告。

5、对不合格的钻孔灌注桩进行整改，重新进行检测。

五、总结本检测方案通过对钻孔灌注桩的全面质量检测，能够有效地保证工程质量，预防潜在的质量问题。

在检测过程中，应遵循全面性、安全性和预防性的原则，确保检测结果的准确性和可靠性。

对于不合格的钻孔灌注桩，应及时进行整改和重新检测，确保工程的安全性和可靠性。

钻孔灌注桩检测方案一、检测目的钻孔灌注桩是桥梁工程中常用的基础形式之一，对桩的检测是保证桥梁安全运行的重要手段。

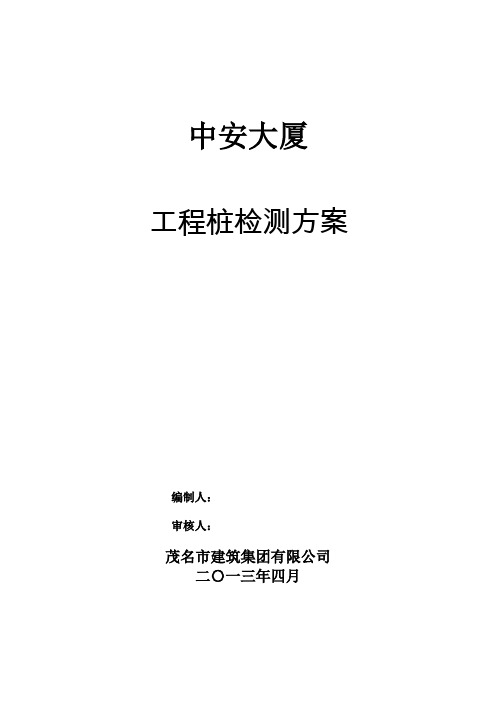

中安大厦工程桩检测方案编制人：审核人：茂名市建筑集团有限公司二〇一三年四月茂名市建筑集团有限公司深圳分公司中安大厦项目工程桩检测方案审查意见表会签页中安大厦工程基桩检测方案一、工程概况(一)、设计概况1．本工程桩基为旋挖灌注桩，桩径为φ1000mm、φ1500mm、φ1800mm、φ2000mm、φ2200㎜，桩长约19-35米，桩端持力层强、中风化岩层，桩身砼强度等级为C30，对于桩端持力层为强风化岩，入岩深度不小于6m；中风化岩的基桩，桩的入岩深度不小于0.5m～1.0m，主筋钢筋保护层厚度不小于70mm。

2．旋挖灌注桩施工的各工序必须连续进行，中间不得有停工现象。

清孔结束测得孔底沉渣厚度在满足设计要求内，半小时内必须浇筑混凝土，否则需再次清孔。

3．桩孔成型隐蔽工程后必须进行二次清除孔底沉渣，清孔后沉渣厚度不得大于设计要求或相关规范，并应立即浇筑水下混凝土。

4．混凝土实际浇筑高度高于设计桩顶标高1.0m～1.2m，以确保桩顶砼的完整性。

5、地基基础设计等级：甲级。

6、±0.000相当于绝对标高▼40.700。

(二)、场地地形、地貌和环境条件1、地形地貌场地地貌单元属冲洪积洼地，原始地形有一定起伏，现场地经人工堆填基本平整,基坑开挖至-11.5m左右，孔口标高为28.5～29m。

2场地地层岩性据野外钻探揭露，场地内地层主要有：第四纪人工填土(Qml) 、第四纪冲洪积层(Qal+pl)、第四纪残积层(Qel)及侏罗纪中统基岩层（J2）。

现自上至下分述如下：①、第四纪人工填土层(Qml)素填土（地层编号为1）：黄褐、红褐、灰褐色，湿，松散-稍密状，主要由粘性土经人工堆填而成，为多年填土。

本层全场地分布，揭露层厚11.50～14.00m，平均厚度13.22m。

厚度大。

②、第四纪冲洪积层(Qal+pl)淤泥质粉质粘土（层号为2）: 黄灰褐、灰黑色，很湿，软-可塑状，由粉、粘粒组成，含有机质。

旋挖钻孔灌注桩检测方案一、工程概述本工程为_____项目，位于_____，总建筑面积为_____平方米。

其中，旋挖钻孔灌注桩基础作为本工程的重要组成部分，其施工质量直接关系到整个建筑物的稳定性和安全性。

为确保旋挖钻孔灌注桩的质量符合设计及规范要求，特制定本检测方案。

二、检测依据1、《建筑基桩检测技术规范》（JGJ 106-2014）2、《建筑地基基础工程施工质量验收规范》（GB 50202-2018）3、本工程的地质勘察报告、设计图纸及相关技术文件三、检测目的1、验证旋挖钻孔灌注桩的承载力是否满足设计要求。

2、检测桩身结构的完整性，查找可能存在的缺陷。

3、为工程验收提供可靠的依据。

四、检测数量及位置的确定1、检测数量根据相关规范及设计要求，本工程旋挖钻孔灌注桩的检测数量应不少于总桩数的 10%，且不得少于 10 根。

对于柱下三桩或三桩以下的承台抽检桩数不得少于 1 根。

2、检测位置检测桩位应随机选取，并应涵盖不同桩径、桩长及地质条件的桩。

同时，应优先选择施工过程中出现异常情况的桩，如桩身混凝土灌注过程中发生堵管、断桩等。

五、检测方法1、单桩竖向抗压静载试验（1）试验原理通过在桩顶逐级施加竖向荷载，观测桩顶随时间产生的沉降，从而确定单桩竖向抗压承载力。

（2）试验设备主要包括加载系统（千斤顶、油泵等）、反力系统（堆载平台、锚桩等）、沉降观测系统（位移传感器、基准梁等）。

（3）试验步骤①桩头处理：将桩顶凿平，并铺设 100mm 厚的中砂垫层。

②安装加载设备和沉降观测设备。

③分级加载：每级加载量为预估极限承载力的 1/10，第一级可取两倍加载量。

每级加载后，间隔 5、10、15min 各测读一次沉降量，以后每隔 15min 测读一次，累计 1h 后每隔 30min 测读一次。

④当出现下列情况之一时，即可终止加载：a 某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的 5 倍，且桩顶总沉降量超过 40mm。

旋挖钻孔灌注桩施工试桩方案各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------隘口高架桥群旋挖钻灌注桩施工试桩方案一、工程概述隘口高架桥群工程桩基础采用钻孔灌注桩，桩身直径180cm，灌注桩主筋28Φ28，沿桩外径均匀布置，箍筋φ10，内加强箍Φ28，间距200cm。

单个桩中心间距7500mm，混凝土强度等级C30，桩长12m左右，持力层为中风化泥岩、中风化砂质泥岩层，要求桩端进入持力层不小于3倍桩径，拟采用旋挖成孔法。

在正式进行施工前，需先进行试桩施工。

结合目前现场施工条件，拟选桩基进行试桩施工，施工时间初步定为6月10日。

二、主要施工方法及施工进度：考虑到本工程桩基工程的特点，在结合现场安全文明施工、工期进度要求及施工效率等因素，桩基工程正式施工拟采用智能液压钻机进行施工。

此钻机是钻孔灌注桩施工中较为先进的机械，其主要特点是施工效率高，能保证施工安全及施工质量，施工过程中产生的公害低，适用于工期要求紧的工程项目。

进度计划安排：我项目部暂拟配备1台旋挖机进行施工，另根据施工需要及现场进度安排而定台数。

开工后3至5根桩基施工先摸清本场地的地质状况，完善施工工艺，待施工进入正常后，进行24小时连续工作。

三、施工准备1）按照工程及合同要求，本工程暂拟投入1台旋挖钻机，其需配套的主要施工机具备如下：序号12345678机械或设备名称旋挖钻机吊车装载机电焊机气割设备导管全站仪水准仪32各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------型号规格NR2206DR25TZL50500Ø258型，壁厚3 mmNTS-662RD数量111111备注桩基钻孔砼灌注、协助吊钢筋笼转运弃土灌注混凝土桩位测量标高控制各种专业好文档，值得你下载，教育，办理，论文，制度，计划手册，包罗万象--------------9测绳20m测孔深本工程配备的钻孔设备为新型设备山河智能多功能旋挖钻机28A机，其主要技术参数如下：形状尺寸：长X宽X高工作状态运输状态整机重量最大钻孔直径：带套管/不带套管最大钻孔深度：斗钻工法发动机发动机额定功率发动机最大扭矩液压系统最大工作压力：主泵/副泵最大流量：主泵/副泵动力头最大扭矩动力头转速动力头最大抛土速度加压系统最大加压最大提升力最大行程加压钢丝绳直径主卷扬最大提升力最大提升速度钢丝绳直径副卷扬最大提升力最大提升速度9.92×4.5×23.5 (m)17.6×3.0×3.44 (m)82t86m（6节）/69m（5节）Cummins QSM11-335 250kw/2100rpm1674N.m/1400rpm300kN.m6～28(rpm)130(选配)(rpm)270kN270mmmm24mm280kN65m/min32mm110kN55m/min各种专业好文档，值得你下载，教育，办理，论文，制度，计划手册，包罗万象--------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------钢丝绳直径钻桅左右倾角前倾角后倾角转台回转角度回转速度底盘最大行走速度最大爬坡度履带宽度履带伸缩宽度履带纵向轮距接地比压24mm4°5°90°360°3r/min1.75km/h15°900mm3000～4500 (mm)4700mm96.9kPa各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------四、关键工序施工方法主要施工方法如下：1、钻机就位钻机就位时检查钻机的性能状态是否良好，保证钻机工作正常。

旋挖钻孔灌注桩检测方案修改最全的范本一：一、背景为了确保旋挖钻孔灌注桩的质量和安全性，我们需要进行检测并修正方案，以满足相关标准和要求。

二、目的本次检测方案的目的是对旋挖钻孔灌注桩进行全面检测，发现可能存在的问题，并提出相应的修正方案，以确保施工过程的质量和安全性。

三、检测内容1. 确定检测范围：包括旋挖钻孔灌注桩的数量、深度、直径、间距等。

2. 确定检测方法：采用无损检测方法，如超声波检测、雷达检测等。

3. 进行孔内检测：通过检测设备进行旋挖钻孔灌注桩内部的检测，包括孔内土层的厚度、密度、含水量等参数。

4. 进行孔外检测：通过检测设备对旋挖钻孔灌注桩的外部进行检测，包括桩身的直径、强度、形状等参数。

5. 进行质量评估和问题发现：根据检测结果对旋挖钻孔灌注桩的质量进行评估，发现可能存在的问题。

四、修正方案根据检测结果，对发现的问题进行修正，包括但不限于以下几个方面：1. 修改施工方法：根据问题的性质和原因，调整施工方法，以避免类似问题的再次发生。

2. 修补和加固：对旋挖钻孔灌注桩存在问题的部分进行修补和加固，以确保桩体的强度和稳定性。

3. 检测和监控：在修正方案实施后，对修复后的旋挖钻孔灌注桩进行再次检测和监控，以确保问题得到有效解决。

4. 管理措施：加强对施工过程的管理，制定相应的规范和标准，以确保旋挖钻孔灌注桩施工质量的提升。

附件：检测报告、修正方案实施记录表、监测数据表格等。

法律名词及注释：1. 施工法规：指国家对于建筑工程施工过程所制定的法规和标准。

2. 无损检测：一种不破坏物体的材料和结构完整性的方法，用于检测结构中的缺陷或异常。

3. 桩身强度：指旋挖钻孔灌注桩的主体结构的抗压强度。

最全的范本二：一、背景针对旋挖钻孔灌注桩的检测方案进行修改，旨在进一步完善和优化检测流程，提高施工质量和安全性。

二、目的本次修改的检测方案的目的是确保对旋挖钻孔灌注桩进行全面、准确的检测，发现可能存在的问题，并提出相应的修正方案，以提高施工的质量和安全性。

旋挖灌注桩检测方案1.检测目标2.检测方法2.1桩身垂直度的检测：使用全站仪或激光测量仪对桩身进行垂直度检测，通过测量桩身的离地高度和偏差来确定桩身的垂直度。

2.2桩身直径和形状的偏差的检测：使用激光测量仪或环形测量仪对桩身直径进行测量，并对桩身的形状进行观察和标记。

2.3桩身承载力的检测：使用静载试验或动载试验对桩身承载力进行检测。

静载试验通过在桩身上施加静载并观测变形来估算桩身的承载力；动载试验则通过施加冲击负荷并观测应力波及面上的变形来估算桩身的承载力。

2.4桩身质量和强度的检测：使用超声波检测法或核密度法对桩身质量和强度进行检测。

超声波检测法通过测量超声波在材料中传播的速度和幅度来判断材料的质量和强度；核密度法则通过测量材料的密度和含水量来判断材料的质量和强度。

3.检测步骤3.1桩身垂直度的检测：选取一定数量的测点，使用全站仪或激光测量仪在不同高度处进行测量，并记录每个测点的垂直度。

3.2桩身直径和形状的偏差的检测：选取一定数量的测点，使用激光测量仪或环形测量仪进行测量，并在桩身上标记出测量结果。

3.3桩身承载力的检测：根据桩基工程的要求和实际情况，选取合适的试验方法进行承载力试验，并记录试验结果。

3.4桩身质量和强度的检测：选取一定数量的测点，使用超声波检测仪或核密度仪进行测量，并记录测量结果。

4.检测结果评定根据检测结果和设计要求，对旋挖灌注桩的质量和效果进行评定。

如果检测结果符合设计要求，则桩身质量良好，可以继续进行后续工程；如果检测结果不符合设计要求，则需要对桩身进行修正或重新施工。

5.检测报告根据检测结果，编制一份详细的检测报告，包括桩身垂直度、直径和形状偏差、承载力、质量和强度等各项指标的具体数值和评定结果。

报告应清晰明了，以便设计人员和工程监理人员参考和评审。

总结：。

1、工程概况XXX，旋挖桩共119根，根据入岩深度及承载力不等分两种桩型：ZH1型桩桩径为1000mm共90根,ZH2型桩桩径为1200mm共29根，平均桩长约12.0m，ZH1型桩要求入中风化泥质粉砂岩3.0m，单桩竖向承载力特征值为4600KN；ZH2型桩要求入中风化泥质粉砂岩3.6，单桩竖向承载力特征值为6250KN。

桩身混凝土为水下混凝土，强度等级为C30。

2、编制依据(1)国家行业标准《建筑基桩检测技术规范》（JGJ 106-2014）；(2)广东省标准《建筑地基基础检测规范》（DBJ 15-60-2008）；(3)关于建筑工程地基基础检测工作的相关通知；(4)工程施工图纸；3、检测方法3.1 桩身完整性检测：根据相关规范要求和工程实际情况，本工程采用低应变法及钻心法检测桩身结构完整性，3.1.1 低应变法检测：采用低应变法检测桩身完整性时，柱下三桩或三桩以下承台，每承台抽检桩数不得少于1根；柱下四桩或四桩以上承台抽检桩数不应少于相应总桩数的30%，且抽检总桩数不得少于20根，本工程需用低应变法检测48根。

3.1.2 钻心法检测：采用钻心法检测桩身完整性时，抽检数量不应少于总桩数的10%，且不得少于10根。

钻心法检测时，桩径小于1.2m的桩，不得少于1孔；桩径为1.2m～1.6m的桩，不得少于2孔，本工程需钻心法检测12根。

钻心法检测时，根据基桩混凝土材料用骨料粒径，采用液压操纵钻机于距检测桩中心10cm～15cm处以φ110mm合金钻头开孔，钻孔采用外径91mm金钢石钻头钻进取芯。

钻取的芯样按先后顺序编号排放，并对所钻取的芯样长度、状态、混凝土的胶结情况等进行详细的记录描述。

为了检查桩底沉渣情况，钻穿桩底后，应钻入桩底基岩达到设计要求，并取芯样，观察记录桩底沉渣。

每根钻芯桩按规范取混凝土芯样和桩底岩芯样进行单轴抗压强度试验。

3.2 单桩竖向抗压承载力检测：采用静载法检测单桩承载力时，抽检数量不应少于总桩数的1%，且不得少于3根；当总桩数在50根以内时，不得少于2根，本工程需静载检测3根。
