2017年上半年福建省电气工程师《发输变电》绝缘导线布线模拟试题

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_专业知识_发输变电_真题及答案_2017(60题)***************************************************************************************注册电气工程师考试_专业知识_发输变电_真题及答案_20171.[单选题]图示一端口电路的等效电阻是（ ）。

A)2/3ΩB)21/13ΩC)18/11ΩD)45/28Ω答案:B解析:考察“Y－△”变换的应用，对称结构经过变换后有RΔ＝3RY，因此得到该端口的等效电阻为：R＝3//[（3//3）＋（3//6）]＝21/13Ω2.[单选题]图示电路中N为纯电阻网络，已知当US为5V时，U为2V，则US为7.5V时，U为（ ）。

B)3VC)4VD)5V答案:B解析:由于线性电路的响应与激励具有齐次性的关系，当US＝5V时，有：5K1＝2→K1＝2/5；则当US＝7.5V时，U＝7.5K1＝7.5×2/5＝3V3.[单选题]正弦电压u＝100cos（ωt＋30°）V对应的有效值为（ ）。

A)AB)BC)CD)D答案:B解析:对任意正弦量u＝Umcos（ωt＋φ0），其中Um称为正弦量u的振幅，为正弦量的最大值，最大值与有效值有倍的关系，则：4.[单选题]图示一端口电路的等效电感为（ ）。

A)L1－（M2/L2）B)L2－（M2/L1）C)L1＋（M2/L2）D)L2＋（M2/L1）答案:A解析:去耦等效电路如题9解图所示，容易求得等效电感为：Leq＝（L1－M）＋（L2－M）//M＝（L1－M）＋[（L2－M）M]/L2＝L1－（M2/L2）5.[单选题]图示对称三相电路中已知电源线电压为380V，线阻抗ZL＝j2Ω，负载Z△＝（24＋j12）Ω，则负载的相电流有效值为（ ）。

注册电气工程师考试发输变电专业(试卷编号171)1.[单选题]火力发电厂厂用电设计应达到的要求是（）。

A)满足建设（甲方）的要求；B)符合地方政府的要求；C)达到投资最少的要求；D)达到安全可靠、经济适用、符合国情的要求,答案:D解析:2.[单选题]中性点经消弧线圈接地的电网，在正常情况下，长时间中性点位移电压不应超过额定相电压的（）A)10%；B)12%；C)13%；D)15%。

答案:D解析:3.[单选题]为防止由于发电机引起的参数谐振过电压，在下列防止措施中，错误的是（）。

A)采用发电机带空载线路启动或采用以全电压向空载线路合闸；B)采用快速励磁自动调节器限制发电机同步自励过电压；C)使发电机的容量大于被投入空载线路的充电功率；D)水电厂应该采用转子上装设陣尼燒组的水轮发电机。

答案:A解析:4.[单选题]在绝缘配合标准中，送电线路、变电所绝缘子串及空气间隙的绝缘配合公式均按标准气象条件给出。

请在下列各组气象条件数据中，分别确定标准气象条件（气压P、温度T、绝对湿度H）的有关数据，（1mmHg=133.322Pa）A)标准气象条件的绝对湿度H等于（）。

B)8.5g/m3；C)9g/m3; C 10g/m3；D)11g/m3。

答案:D解析:根据DL/T620-1997附录Dl规定即可得：标准气象条件的绝对湿度H等于11g/m3。

5.[单选题]已知某电厂发电机经220kV输电线路接于受端无限大系统母线，已归算到基准值的标么值参数如下（见图16-1）：B)1.400；C)1.327；D)1.200。

答案:C解析:6.[单选题]为节约投资，在系统允许的情况下，边远地区的终端变电站或分支变电站，可以采 用简易电器的变电站。

A)其最大容量一般为（）。

B)10MVA;C)20MVA； C16MVA；D)18MVA。

答案:C解析:变压器最大容量为16MVA (表2-5所列）7.[单选题]控制屏（屏台）经常操作设备的布置，下列说法正确的是（），A)800mm宽的控制屏.(屏台）上，操作设备应布置在便于操作的地方，布置在离地800mm处；B)800mm宽的控制屏（屏台）上，每行控制斧关不宜超过5个，经常操作的设备宜布置在离地面800~1500mm处；C)功能相同的操作设备应布里在同一水平位置，离地面800~1500mm处；答案:B解析:8.[单选题]建筑物内部的灯具引入线，应采用多股铜芯软线，其截面不应小于（）mm2。

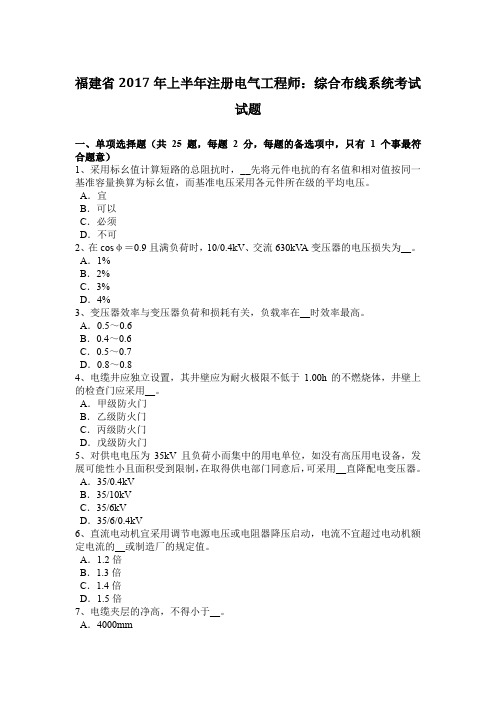

福建省2017年上半年注册电气工程师：综合布线系统考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、采用标幺值计算短路的总阻抗时，__先将元件电抗的有名值和相对值按同一基准容量换算为标幺值，而基准电压采用各元件所在级的平均电压。

A．宜B．可以C．必须D．不可2、在cosφ＝0.9且满负荷时，10/0.4kV、交流630kV A变压器的电压损失为__。

A．1%B．2%C．3%D．4%3、变压器效率与变压器负荷和损耗有关，负载率在__时效率最高。

A．0.5～0.6B．0.4～0.6C．0.5～0.7D．0.8～0.84、电缆井应独立设置，其井壁应为耐火极限不低于1.00h的不燃烧体，井壁上的检查门应采用__。

A．甲级防火门B．乙级防火门C．丙级防火门D．戊级防火门5、对供电电压为35kV且负荷小而集中的用电单位，如没有高压用电设备，发展可能性小且面积受到限制，在取得供电部门同意后，可采用__直降配电变压器。

A．35/0.4kVB．35/10kVC．35/6kVD．35/6/0.4kV6、直流电动机宜采用调节电源电压或电阻器降压启动，电流不宜超过电动机额定电流的__或制造厂的规定值。

A．1.2倍B．1.3倍C．1.4倍D．1.5倍7、电缆夹层的净高，不得小于__。

A．4000mmB．3000mmC．2000mmD．1000mm8、天线防直雷击的避雷器可固定在天线塔上，塔的金属结构也可做接闪器和引下线，塔的接地电阻一般不大于__，若地层结构复杂，接地电阻不应大于__，设置在电视塔或高层建筑上的微波站接地电阻应小于__。

A．5Ω,5Ω,1ΩB．4Ω,6Ω,1ΩC．5Ω,5Ω,0.5ΩD．4Ω,6Ω,0.5Ω9、下列说法中不符合电气设备选择的一般原则的是__。

A．应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展B．应按当地环境条件校核C．应力求技术先进和经济合理D．同类设备应尽量增加品种10、应急电源系统的接地型式应用IT系统。

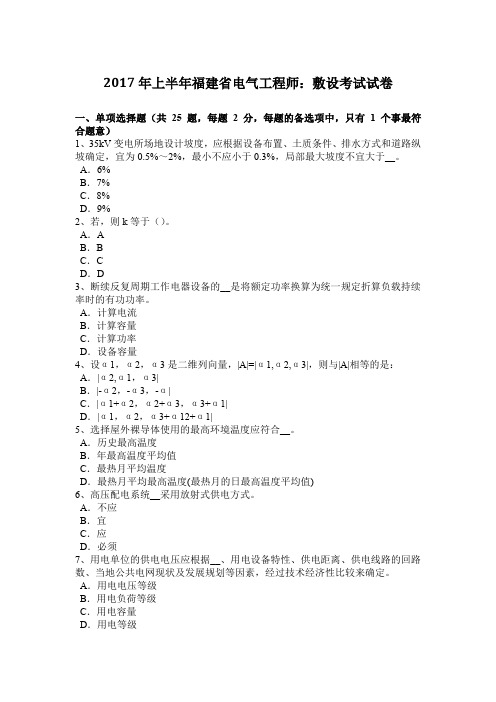

2017年上半年福建省电气工程师：敷设考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、35kV变电所场地设计坡度，应根据设备布置、土质条件、排水方式和道路纵坡确定，宜为0.5%～2%，最小不应小于0.3%，局部最大坡度不宜大于__。

A．6%B．7%C．8%D．9%2、若，则k等于（）。

A．AB．BC．CD．D3、断续反复周期工作电器设备的__是将额定功率换算为统一规定折算负载持续率时的有功功率。

A．计算电流B．计算容量C．计算功率D．设备容量4、设α1，α2，α3是二维列向量，|A|=|α1,α2,α3|，则与|A|相等的是：A．|α2,α1，α3|B．|-α2，-α3，-α|C．|α1+α2，α2+α3，α3+α1|D．|α1，α2，α3+α12+α1|5、选择屋外裸导体使用的最高环境温度应符合__。

A．历史最高温度B．年最高温度平均值C．最热月平均温度D．最热月平均最高温度(最热月的日最高温度平均值)6、高压配电系统__采用放射式供电方式。

A．不应B．宜C．应D．必须7、用电单位的供电电压应根据__、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状及发展规划等因素，经过技术经济性比较来确定。

A．用电电压等级B．用电负荷等级C．用电容量D．用电等级8、各向同性线性媒质的磁导率为μ，其中存在的磁场磁感应强度为，该媒质中的磁化强度为（）。

A．AB．BC．CD．D9、在年最高温度超过__，而长期处于低温度的干热地区，应选用型号后带“TA”字样的十热带型产：品。

A．25B．30C．35D．4010、__不是限制短路电流的措施。

A．(A) 加装母线电抗器B．(B) 母线分列运行C．(C) 采用大容量断路器D．(D) 采用分裂绕组变压器11、对于第二电源不能满足__的供电要求时，用电单位宜设自备电源。

A．特别重要负荷B．一级负荷C．一级负荷中特别重要负荷D．二级负荷12、内外半径分别为R1和R2的同轴电缆，中间填充介电系数为ε的介质，今在其内外导体之间施加电压U0，则电缆介质内部电场强度的表达式为（）。

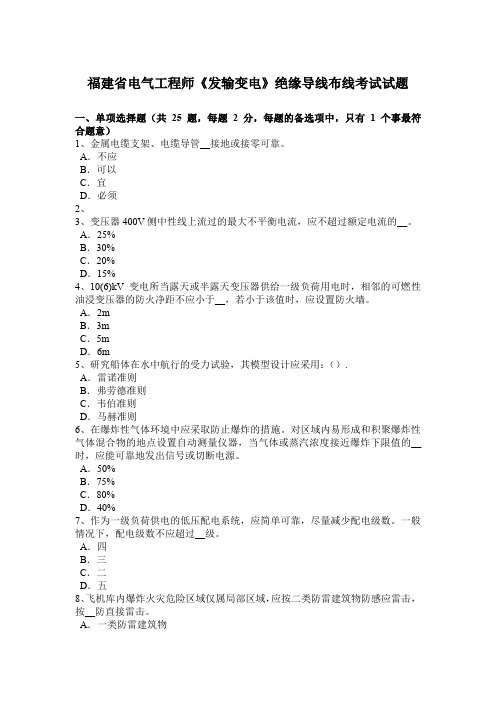

福建省电气工程师《发输变电》绝缘导线布线考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、金属电缆支架、电缆导管__接地或接零可靠。

A．不应B．可以C．宜D．必须2、3、变压器400V侧中性线上流过的最大不平衡电流，应不超过额定电流的__。

A．25%B．30%C．20%D．15%4、10(6)kV变电所当露天或半露天变压器供给一级负荷用电时，相邻的可燃性油浸变压器的防火净距不应小于__，若小于该值时，应设置防火墙。

A．2mB．3mC．5mD．6m5、研究船体在水中航行的受力试验，其模型设计应采用：（）.A．雷诺准则B．弗劳德准则C．韦伯准则D．马赫准则6、在爆炸性气体环境中应采取防止爆炸的措施。

对区域内易形成和积聚爆炸性气体混合物的地点设置自动测量仪器，当气体或蒸汽浓度接近爆炸下限值的__时，应能可靠地发出信号或切断电源。

A．50%B．75%C．80%D．40%7、作为一级负荷供电的低压配电系统，应简单可靠，尽量减少配电级数。

一般情况下，配电级数不应超过__级。

A．四B．三C．二D．五8、飞机库内爆炸火灾危险区域仅属局部区域，应按二类防雷建筑物防感应雷击，按__防直接雷击。

A．一类防雷建筑物B．二类防雷建筑物C．三类防雷建筑物D．一类或二类防雷建筑物9、电磁传播过程中的波反射是因为下列哪种原因引起的（）A.波阻抗变化B.波速的变化C.传播距离D.传播煤质的变化10、一个低通滤波电路和一个高通滤波电路，通带截止频率分别为1kHz和10kHz，通带电压放大倍数相等，将二者并联起来可组成（）滤波电路。

A．带通B．带阻C．低通D．高通11、设A是3阶矩阵，α1=（1，0，1）T，α2=（1，1，0）T是A的属于特征值1的特征向量，α3=（0，1，2）T是A的属于特征值-1的特征向量，则（）。

A．α1-α2是A的属于特征征值1的特征向量B．α1-α3是A的属于特征值1的特征向量C．α1-α3是A的属于特征值2的特征向量D．α1+α3+α3是A的属于特征值1的特征向量12、招标人对已发出的招标文件进行必要的澄清或者修改的，应当在招标文件要求提交投标文件截止时间至少__前，以书面形式通知所有招标文件收受人。

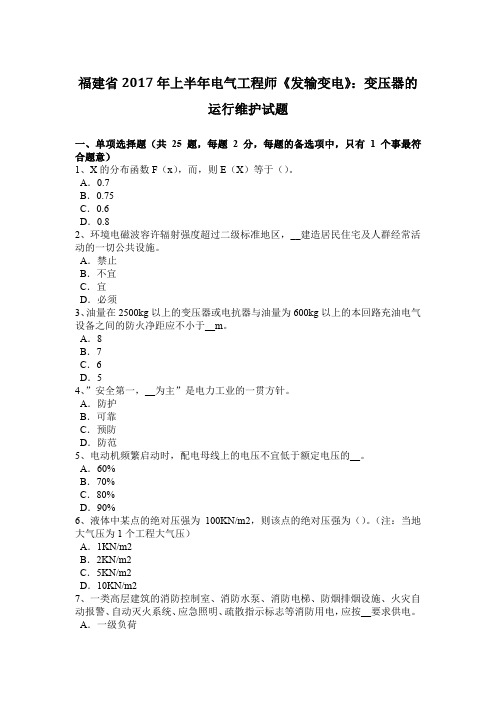

福建省2017年上半年电气工程师《发输变电》：变压器的运行维护试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、X的分布函数F（x），而，则E（X）等于（）。

A．0.7B．0.75C．0.6D．0.82、环境电磁波容许辐射强度超过二级标准地区，__建造居民住宅及人群经常活动的一切公共设施。

A．禁止B．不宜C．宜D．必须3、油量在2500kg以上的变压器或电抗器与油量为600kg以上的本回路充油电气设备之间的防火净距应不小于__m。

A．8B．7C．6D．54、”安全第一，__为主”是电力工业的一贯方针。

A．防护B．可靠C．预防D．防范5、电动机频繁启动时，配电母线上的电压不宜低于额定电压的__。

A．60%B．70%C．80%D．90%6、液体中某点的绝对压强为100KN/m2，则该点的绝对压强为（）。

（注：当地大气压为1个工程大气压）A．1KN/m2B．2KN/m2C．5KN/m2D．10KN/m27、一类高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、自动灭火系统、应急照明、疏散指示标志等消防用电，应按__要求供电。

A．一级负荷B．一级负荷中特别重要的负荷C．二级负荷D．三级负荷8、对一级负荷中的特别重要负荷__。

A．必须要两路电源供电B．除由两个电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统C．应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏D．可采用一路电源供电，但必须采用应急发电机组作为第二电源9、架空避雷线和避雷网宜采用截面不小于__mm2的镀锌钢绞线。

A．20B．25C．30D．3510、下列防护等级为__的灯具不能用在户外。

A．IP65B．IP55C．IP44D．IP2011、高层建筑应跟根据其使用性质、火灾危险性、疏散和扑救难度等分为__。

A．A级、B级和C级B．A级和B级C．一类和二类D．一类、二类和三类12、装设在架构(不包括变压器门型架构)上的避雷针与主接地网的地下联结点至变压器接地线与主接地网的地下联结点之间，沿接地体的长度不得小于__。

福建省2017年上半年电气工程师《发输变电》变电站主接线方式考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、飞机库内爆炸火灾危险区域仅属局部区域，应按二类防雷建筑物防感应雷击，按__防直接雷击。

A．一类防雷建筑物B．二类防雷建筑物C．三类防雷建筑物D．一类或二类防雷建筑物2、变压器空载试验中，额定空载损耗P0及空载电流I0的计算值和变压器额定电压UN与试验施加电压U0比值(UN/U0)之间的关系，在下述各项描述中，__项最准确(其中，U0的取值范围在0.1～1.05倍UN之间)。

A．P0、I0与(UN/U0)成正比;B．P0与(UN/U0)成正比;I0与(UN/U0)成正比;C．P0与(UN/U0)n成比例;I0与(UN/U0)m成比例，而n=1.9～2.0;m=1～2; D．当(UN/U0)=1.0时，P0及I0的计算值等于试验测得值。

3、属于二类防雷建筑物的是__。

A．具有0区或10区爆炸危险环境的建筑物B．大型博展建筑、特大型火车站、国际级通讯枢纽C．预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a的住宅、办公楼等一般民用建筑D．预计雷击次数大于或等于0.06次/a的一般工业性建筑物4、由8选1数据选择器构成的电路如试题2-27图所示，该电路的输出F与A、B的逻辑关系是（）。

A.AB.BC.CD.D5、三相异步电动机的工作效率与功率因素随负载的变化规律是：A．空载时，工作效率为0，负载越大效率越高B．空载时，功率因素较小，接近满负荷时达到最大值C．功率因素与电动机的结构和参数有关，和负载无关D．负载越大，功率因素越大。

6、放辐射源产生的电磁波中的短波指__范围内的电磁波。

A．频率为100～300kHz，相应波长3～1kmB．频率为300kHz～3MHz，相应波长为1～100kmC．频率为3～3MHz，相应波长为100～10mD．频率为30～300MHz，相应波长为10～1m7、消防电梯的动力与控制电缆、电线应采取__。

2017年注册电气工程师发输变电专业知识考试真题下午卷2017年注册电气工程师发输变电专业知识考试真题下午卷一、单项选择题(共 40 题，每题1 分。

每题的备选项中只有一个最符合题意)1.设计要求 150W 高压钠灯镇流器的BEF≥0.61，计算选择镇流器的流明系数不应低于下列哪项数值？(A) 0. 610 (B) 0. 855 (C) 0. 885 (D) 0. 9152.在可能发生对地闪击的地区，下列哪类建筑不是三类防雷建筑物?(A)在平均雷暴日大于 15d/a 的地区，高度 15m 的孤立水塔(B)省级档案馆(C)预计雷击次数大于 0. 05 次/a，且小于或等于 0. 25 次/a 的住宅(D)预计雷击次数大于 0. 25 次/a 的一般性工业建筑物3.中性点经低电阻接地的 10kV 电网，中性点接地电阻的额定电压与下列哪项最接近？(A) 10. 5kV (B) 10kV (C) 6. 6kV (D) 6. 06kV4.某办公建筑，供电系统采用三相四线制，三相负荷平衡，相电流中的三次谐波分量为30%，采用五芯等截面电缆供电。

该电缆载流量的降低系数为下列哪项数值？(A) 1.0 (B) 0. 9 (C) 0. 86 (D) 0. 75.海拔900m 的某35kV 电气设备的额定雷电冲击耐受电压，下列哪项描述是错误的？(A)35kV 变压器相对地内绝缘额定冲击耐受电压为 185kV(B)35kV 变压器相间内绝缘额定冲击耐受电压为 200kV(C)35kV 断路器断口额定冲击耐受电压为 185kV(D)35kV 隔离开关断口额定冲击耐受电压为 215kV6.关于并联电容器组的布置，下列哪项描述是错误的？(A)并联电容器组的布置，宜分相设置独立的框(台)架(B)屋内布置的并联电容器组，应在其四周或一侧设置维护通道，维护通道的宽度不宜小于 1m(C)电容器在框(台)架上单排布置时，框(台)架可靠墙布置(D)电容器在框(台)架上双排布置时，框(台)架相互之间或与墙之间，应留出距离设置检修走道，走道宽度不宜小于 1m7.某 110kV 配电装置采用室外布置，110kV 中性点为有效接地系统，带电作业时，不同相带电部分之间的 B1 值最小为下列哪项数值？(A) 1650mm (B) 1750mm (C) 1850mm (D) 1950mm8.35/10kV 变电站的场地由双层不同土壤构成，上层土壤电阻率为40Ωm，土壤厚度为2m;下层土壤电阻率为100￡)m; 垂直接地极长度为 3m。

注册电气工程师发输变电专业案例（过电压保护和绝缘配合）模拟试卷2及答案与解析一、案例分析题每题的备选答案中，只有一个是符合题目要求的。

0 两根等高独立避雷针，高度为30m，其间距为45m。

1 两针间保护范围上部边缘最低点高度为何值?（A）24．5m（B）23．5m（C）22．5m（D）2 1．5m2 若被保护物高度为15m，则两针问水平面上保护范围的一侧最小宽度为何值? （A）10m（B）11in（C）12m（D）13m2 某发电厂拟采用悬挂高度为29m的两根平行避雷线和一根高度是29m的独立避雷针联合作为高度为16m设施的防雷保护。

已知两根平行避雷线间距离为24m，长度为46m；避雷针与最近一根避雷线两端的距离均是46m。

现按有关公式计算、校验此方案的可行性(被保护设施均在避雷线间和避雷线与避雷针间所形成的平行四边形和三角形保护范围内)。

3 两根平行避雷线端部及外侧的保护范围按单根避雷线的公式计算，则其保护范围为何值?（A）3．56m（B）4．57m（C）5．38m（D）6．11 ITI4 两根平行避雷线问的最小保护宽度为何值?（A）3．29m（B）4．11m（C）5．29m（D）6．11 m5 避雷针的外侧保护范围为何值?（A）12m（B）13m（C）14m（D）15m6 避雷针、避雷线的联合保护范围是(按等效避雷线计算)：避雷线端部及外侧的保护范围为何值?（A）4．15m（B）5．62m（C）6．11m（D）6．92m7 下列选项中校验结果正确的是哪项?（A）被保护设施在避雷针保护范围内（B）被保护设施在两根平行避雷线的保护范围内（C）被保护设施超出两根平行避雷线和避雷针联合保护范围（D）被保护设施全在两根平行避雷线和避雷针联合保护范围内7 在110kV和330kV系统中，为避免降低工频过电压，一般可根据实际情况，通过技术经济比较分别采取相应的措施。

8 110kV系统可采取下列哪项措施?（A）在线路上安装并联电抗器（B）在线路上架设良导体避雷线（C）应避免偶然形成局部不接地系统，对可能形成的局部系统，变压器不接地中性点应装设间隙（D）可在线路侧装设避雷器9 330kV系统可采取下列哪项措施?（A）可在母线上装设避雷器（B）可在线路上安装并联电抗器（C）可在线路侧装设避雷器（D）应避免偶然形成局部不接地系统，对可能形成的局部系统，变压器不接地中性点应装设间隙9 [2014专业案例真题下午卷]布置在海拔1500m地区的某电厂330kV升压站，采用双母线接线，其主变进线断面如图所示。

2017年西藏电气工程师《发输变电》绝缘导线布线模拟试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、一台三相感应电动机运行中把定子的两相换接，则转子的转速会__。

A．(A) 升高B．(B) 下降，一直到停转C．(C) 下降到零，再反转D．(D) 下降到某一稳定转速2、为了加强对建筑活动的监督管理，维护建筑市场秩序，保证__，促进建筑业健康发展，制定《中华人民共和国建筑法》。

A．建筑工程的安全B．建筑工程的质量C．建筑工程的全面质量D．建筑工程的质量和安全3、飞机库内爆炸火灾危险区域仅属局部区域，应按二类防雷建筑物防感应雷击，按__防直接雷击。

A．一类防雷建筑物B．二类防雷建筑物C．三类防雷建筑物D．一类或二类防雷建筑物4、低压配电系统的接地型式第一字母代号含义是__。

A．表示用电装置外露的可导电部分对地关系B．表示电力电源系统对地关系C．表示工作零线与保护线的组合D．表示工作零线与保护线的组合对地关系5、对冲击性负荷的供电，为了限制电压波动和闪变(不包括电动机起动时允许的电压波动)在合理的范围，宜采取__措施。

A．采用链式供电B．与其他负荷共用配电线路时，宜降低配电线路阻抗C．较大功率的冲击性负荷或冲击性负荷群与对电压波动、闪变敏感的负荷，由一台的配电变压器供电D．增加稳压器6、目前比较典型环境管理体系标准有英国的BS7750，欧盟的E-MAS以及国际标准化组织的__。

A．ISO9000B．ISO9001C．ISO9002D．ISO140007、图示圆弧形闸门AB(1/4圆)，闸门宽4m。

圆弧半径R=1m，A点以上的水深H=1.4m，水面为大气压强。

该闸门AB上作用静水总压力的铅垂分力Py为（）。

A．54.38kNB．94.08kNC．85.65kND．74.4BkN8、融资前分析和融资后分析的关系，下列说法中正确的是：A．融资前分析是考虑债务融资条件下进行的财务分析B．融资后分析应广泛用于项王各阶段的财务分析C．在规划和机会研究阶段，可以只进行融资前分析D．一个项目财务分析中融资前和融资后分析似者必不可少9、运算放大器应用电路如图所示，在运算放大器线性工作区，输出电压与输入电压之间的运算关系是：().A.uo=10(u1-u2)B.uo=10(u2-u1)C.uo=-10u1-11u2D.uo=10u1-11u210、电力系统短路容量为无限大容量，10kV电缆输电线路长度为10km，输电线路的每公里电抗值为0.08Ω，变压器的额定容量为1600kV A，变压器阻抗电压百分数为6，低压侧额定电压0.38kV，变压器低压侧出口处的短路全电流最大有效值为__。
