高压电动机保护测控装置{TC "三．PD319-361A电动机保护测控装置" \f C \l "1" }1．功能配置{TC "1．功能配置" \f C \l "2" }2．功能说明{TC "2．功能说明" \f C \l "2" }2.1 起动时间（Tstart）{TC "2.1 起动时间（Tstart）" \f C \l "3" }装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。

（Ie为电动机额定电流）,电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。

启动过程见图2.1。

装置设两段定时限过流保护。

Ⅰ段相当于速断段，电流按躲过启动电流整定，在电动机起动完毕后自动下降一半。

这样即可以有效地躲过电动机的巨大启动电流，又可以保证电动机正常起动后提供防备严重的过负荷造成的堵转保护。

动作时限可整定, 对于用断路器控制的电动机整定时间一般较短，而用接触器控制的电动机整定时间一般较长，可选择整定为0.3秒,该段主要对电动机短路提供保护。

Ⅱ段是定时限过流段，在电动机启动完毕后自动投入，该段电流也可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护。

本装置设置二段相间过流保护,各段的投退控制定值可独立控制各段的使用情况。

投退控制定值取值含义都为：0:退出, 1:投入相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。

2.3 负序过流保护{TC "2.3 负序过流保护" \f C \l "3" }负序电流保护主要针对各种非接地性不对称故障，出现较大的负序电流，而负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。

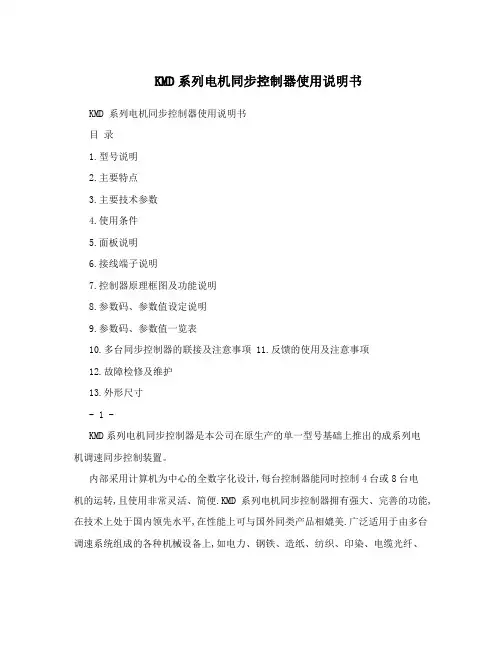

KMD系列电机同步控制器使用说明书KMD 系列电机同步控制器使用说明书目录1.型号说明2.主要特点3.主要技术参数4.使用条件5.面板说明6.接线端子说明7.控制器原理框图及功能说明8.参数码、参数值设定说明9.参数码、参数值一览表10.多台同步控制器的联接及注意事项 11.反馈的使用及注意事项12.故障检修及维护13.外形尺寸- 1 -KMD系列电机同步控制器是本公司在原生产的单一型号基础上推出的成系列电机调速同步控制装置。

内部采用计算机为中心的全数字化设计,每台控制器能同时控制4台或8台电机的运转,且使用非常灵活、简便.KMD系列电机同步控制器拥有强大、完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美.广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业.可对线速度、位移、张力、距离等进行控制,是电机同步控制的最佳选择.1. 型号说明K M D---控制器系列号08----- 控制器输出路数(04、08)B------ 版本号2. 主要特点2.1.数字化KMD系列控制器采用单片计算机控制,可通过对控制器进行多种参数设置,设置参数时通过数码显示.本控制器内有记忆体,断电后自动保留用户设置的参数.2.2.功能强大2.2.1 KMD系列控制器每台有三种给定输入方式(内部给定、外部电压给定、外部电流给定)2.2.2 KMD4B控制器每台可控制四个独立单元有四路输出(V01-V04),KMD08B控制器每台可控制八个独立单元有八路输出(V01-V08)- 2 -2.2.3 每个控制器单元的输出可作为另外控制单元的输入(单元串、并联使用),可将一台控制器做为二台或三台独立控制器使用.2.2.4 具有缓启动、停车功能,时间可设置(0-250sec.) 2.2.5 独有的反馈越限报警功能,并能显示出反馈越限的一路,且上下限由用户. 设置2.2.6 具有故障报警及启动信号继电器输出,其驱动能力达5A. 2.3.高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器,其分辨率可达0.1%.2.4.通用性外部给定输入采用标准的0,10V或4,20mA,控制输出0,10V,可以与各种电机调速控制器相匹配.特有的反馈信号偏移量?f控制方式,通过外接电阻能兼容多种电压、电流信号输出的传感器.2.5.使用简便2.5.1用户修改控制参数可在控制器启动状态下进行,便于用户调试设备.2.5.2具有对设定的参数进行锁定的功能,能避免其他人员误动. 2.5.3外部连线少,简化用户设计及调试设备工作,大量节省用户的人力、物力、财力.2.6.工作可靠KMD系列电机同步控制器经过精心设计制造,内部工作电源采用开关电源,抗干扰能力强,工作电压范围宽,能保证在电网电压波动范围大的地方均能- 3 -正常工作,其工作电压在150,300VAC.3.主要技术参数3.1控制电压输出输出电压分辨率 0.01V 输出电压驱动能力?,mA. 输出电压稳定度?0.2%3.2给定、反馈信号输入给定、反馈电压输入分辨率0.01V 外部给定电压输入精度?0.4% 反馈电压输入精度?5?0.01V3.3 内部电源输出负载能力+24V、 ?5V电源最大输出电流?200mA +10V电源最大输出电流?10mA 4.使用条件工作电压(交流):220V?30% 50,60Hz工作环境温度 :0,50?相对环境湿度:,90% 不结露海拔高度: ,1000m周围无腐蚀、粉尘气体及易燃易爆等危险品.5.面板说明显示器 :在系统工作时可显示各路输出电压值,在参数设置时可显示各参数码及参数值指示灯H1:灯灭、系统处于停车状态.灯亮、系统处于运行状态指示灯H2: 灯灭、系统运行正常. 灯亮、系统发生故障参数设定键:该键可对控制器内每个参数码对应的参数值进行修改存储- 4 -增/减键:用于对增加、减少参数码及参数值的大小复位键:当系统工作发生错误或其它不正常状态,可按下该键使控制器复位 6.接线端子说明GS: +24V负极R/S: 启动、停止控制器.该端子与GS短接时,控制器允许输出,继电器J1动作.当控制器处于停止状态时,各单元输出为零.当控制器处于启动或运行时发生反馈越限报警后,该端子开路可消除报警.+24V:与GS组成24V直流电源.最大负载?200mAERR:外部故障连锁输入与反馈越限报警复用端.当报警功能设置为‘I’时,该端子与GS短接,控制器认为外部有故障输入.当报警功能设置为‘0’?时,该端子开路允许反馈越限报警,该端子与GS短接为禁止反馈越限报警.当发生报警时,继电器J2动作,控制各单元输出为零.当发生反馈越限报警后,该端子与GS短接可消除报警.NC:空脚+10V:外部给定电位器用电源,最大输出电流?10mAGND:控制器内直流电源的负极,可与VO、VF、VI端组成信号的输入和输出 VI1:外部给定1,可输入0,10V或4,20mA信号VI2:外部给定2,可输入0,10V信号(KMD04B型无此接线端) VF1-VF8:反馈信号八路输入端(KMD04B型反馈信号输入为四路VF1-VF4),电平电压为(-5V,+5V),外部导线长度超过20cm时请使用屏蔽线. V01-V08:八路控制电压输出端(KMD04B型反馈信号输入为四路V01-V04),输出电压0,10V,外部导线长度超过20cm时请使用屏蔽线.- 5 -注意:严禁将控制电压输出端(V0与GND短接),否则会损坏控制器 UP、DOWN:上升下降控制端,当设定内部给定为输入源时,用UP与GND或DOWN与GND短接可使输出端电压上升或下降,用户可用二个常开按钮连接控制.初始输出电压KMD04B型由F-18参数码设定,如用户使用此端子外部引线超过2m时,请用屏蔽线和加装中间继电器.+5V、-5V:提供反馈用电源,最大输出电流?200mAJ2-1、J2-2、J2-3:继电器J2输出触点,当有外部故障信号输入、反馈越限或控制器设置错误时动作.J2-1与J2-2之间为常闭触点.J2-2与J2-3之间为常开触点(KMD04B型只有常开触点出).J1-1、J1-2、J1-3: 继电器J1输出触点,当控制器启动时动作。

一、概述本控制器用于控制电动转换开关、接触器、电动操作空气开关，实现双电源自动切换。

该控制器采用微机技术，AD数据采集，可同时监测两路三相电源的过压、欠压、断相。

液晶显示器可实时显示测量电压值及各种状态信息。

该控制器对所有系统参数及可选控制功能均可通过中文液晶设置菜单进行现场设置及更改， 485通讯接口，可实现三遥功能。

为满足现场要求控制器可实现自动返回、故障返回、复位返回三种切换方式,也可选择电源I或电源II为首选电源及市电-市电、市电-油机切换。

二、电气性能及功能1工作电源：交流型：AC230V（±20%）,50HZ2 环境温度： -10°C～70°C3 电源Ⅰ/电源Ⅱ电压检测•单相或三相 AC230V/380V•±1%精度4 可任意选电源I或电源II为首选电源5.可选择自动返回（自投自复）、故障返回（互为备用）、复位返回（自投不自复）6.可选择控制器为市电/市电或市电/油机工作模式7 火灾报警信号联动---转换到零位（DC24V输入）8.过流跳闸自动报警9.转换开关位置信号采集（有源AC110-280V）10.可编程输出: 负载在电源Ⅰ负载在电源Ⅱ电源Ⅰ正常电源Ⅱ正常双电源正常启动油机( 230V 5A )11 转换控制输出•转换位置Ⅰ输出 ( 常开230V 5A )•切换位置Ⅱ输出 ( 常开230V 5A )•切换位置0输出 ( 常开230V 5A )12.RS232/485通讯接口•可遥控、遥测、遥信13.转换延迟--由位置I转到位置II的延迟0-255秒14.返回延迟--由位置II转到位置I的延迟0-255秒15.冷机延迟--在市电/油机模式开关返回到位置I后停止油机运行延迟0-255秒16.转换到中间位延迟0-11秒注:若将可编程输出设置成（启动油机）则控制器为市电/油机工作模式三、操作及显示液晶屏自动循环显示如下内容第一行第二行第一行显示内容•电源I正常•电源II正常•电源I故障•电源II故障•自动工作方式•手动---位置I•手动---位置II•手动---位置O•遥控---位置I•遥控---位置II•位置II >位置I•位置I >位置II•跳闸或接线故障--------开关过流跳闸或位置返馈线联接错误•火警联动-----------------接收到火警联动信号•转换延迟XXX秒-----主电源转换到备用电源的延迟•返回延迟XXX秒-----备电源转换到主电源的延迟•冷机延迟XXX秒-----油机/市电工作模式，转换开关返回到市电取消启动油机信号注. 当电源I或电源II失电时转换到位置O功能无效第二行显示内容•第一路相电压/线电压 PI XXXV XXXV XXXV•第二路相电压/线电压 PII XXXV XXXV XXXV•电源I断相•电源II断相四、控制器遥测-遥信-遥控功能通过计算机通讯接口可进行远端遥控及电量采集。

智能数显电机综合保护器使用说明书（基本型）一：产品概述：JD-601ZS系列智能数显电机综合保护器是我公司在多年研制生产电控设备的基础上采用高可靠的工控芯片设计制造的通用电机测控装置。

该机功能强大、体积小巧、安装方便、工作稳定可靠、保护控制参数设定简单方便。

公司对产品拥有完全的自主知识产权，可根据用户设备的特点进行所有保护及控制特性的定制设计，并可省去普通电机启动控制柜中的电流表、电压表、电流电压互感器等元件，既提高了产品档次，也降低了生产成本。

该系列中漏电保护型、节能控制型、减压启动型等其他型号相关资料请致电本公司索取。

产品功能较多，请仔细阅读本说明，使用中有任何技术问题或特殊要求欢迎来电咨询。

二：常规保护特性：短路、堵转保护线路工作电流达到额定电流的8倍以上时延时0.5秒保护过载保护启动完成后根据反时限特性进行过载保护(备有0号至10号灵敏度逐次降低的10条保护曲线供选择，出厂默认2号曲线特性如下：1.2倍110秒，1.3倍65秒，1.4倍40秒，1.5倍30秒，1.8倍18秒，2倍12秒，2.8倍5秒，3.5倍3.5秒，5倍2秒，7倍1秒)过压保护电压高于设定值时延时2秒进行保护欠压保护电压低于设定值时延时5秒进行保护断相保护任何一相断相时延时1.5秒进行保护不平衡保护任何两相间电流相差50%以上时延时1.5秒进行保护三：新增保护及控制功能：自动躲启动电流自动检测电机启动状态，在启动过程中（启动时间用户可设定）过载保护灵敏度自动降低欠载保护工作电流低于设定值时延时5秒进行保护带电容运行在有就地电容补偿的情况下自动适应非故障的三相不平衡故障记忆自锁故障保护后记忆自锁，显示故障数据和状态等待人工消除。

断电后不丢失数据，上电后自动保持故障保护状态，接点不闭合，不会带故障运行。

电流电压显示可单显或轮显三相电流、平均电流、电源电压。

四：细节说明：4.1、带电容运行情况下实际电流不是电机自身电流，空载时线路电流远小于电机空载电流，轻度不平衡就会导致缺相或不平衡保护，系统对这种情况可以进行屏蔽。

EOCR-3DD3DD与外接CT配合时的尺寸图示特点:•内装MCU（MCU）•三只完整的电流互感器•多种保护功能•数字电流表功能•脱扣（动作）原因显示•人工现场复位•电子遥控复位•自检功能•预报警设置功能•适应各种现场环境•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。

•失电安全自保（NO VOLT RELEASE）下载使用说明书:EOCR-3DD前调整面板图示：前面板DIP开关组（SW1-SW4）:开关编号功能“OFF”关“ON”开SW1安全保护失效有效SW2逆相保护不能进行电机反转保护可以进行电机反转保护SW3动作特性定时限反时限SW4报警见相关介绍保护类型：可保护项目脱扣时间过电流O-TIME缺相4秒（05：1A，60：5A以上时动作）堵转D-TIME反相0.1秒(SW2拨至RPR位置)相间不平衡8秒故障显示：功能（项目）LED显示脱扣原因脱扣延时时间简单描述过电流A相出现5.5A的电流定时限:经过OT设置的时间后。

反时限：按时间--电流特性曲线动作。

负载电流大于预先设定的保护电流值。

逆相相序改变引起电机反转0.1秒内动作SW2置“ON”位缺相B相缺相4秒内动作相不平衡A相出现最小的不平衡电流2.1A8秒[（（最大电流-最小相电流）÷最大相电流）]×100%>50%堵转C相出现最大的堵转电流9.5A经过DT设置的时间立即动作（仅用于定时限方式）负载电流大于预先设定的保护电流值的300%时。

报警输出：报警LED显示原因描述顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。

报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。

电动机保护器说明书1.概述微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。

除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，一路自定义继电器输出，一路4~20mA电流输出或RS485接口●高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。

总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。

一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

电流输出：4～20mA电流输出，20mA对应的电流值可设。

4.型号说明微机电动机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。

操作手册MODEL 6308DT微电脑设计DO/Temperature/控制器JENCO ELECTRONICS, LTD.上海任氏电子有限公司目录内容页数I.简介 (2)II.产品检视与安装 (3)III.MODEL 6308DT 的使用 (4)A.前面板与按键说明 (4)B.正常显示画面与说明 (5)C.端子接线图 (6)D.开/关机 (7)IV.MODEL 6308DT 的显示模式 (7)A.正常显示模式 (7)B.校正/设定模式 (8)a.密码检查画面 (9)b.使用者设定(USER SETTING)画面 (9)c.溶氧校正(DO CALIBRATION)画面共两页 (10)d.溶氧继电器控制设定画面 (11)e.DO电流的设定画面 (12)f.温度继电器控制的设定画面 (12)V.溶氧探棒校正 (13)VI.溶氧探棒的使用与保养 (15)VII.关于继电器与控制 (15)A.继电器隔离电压 (15)B.继电器输出负载 (15)C.关于继电器的动作设定点、迟滞模式& 迟滞 (15)D.关于 DO / TEMP 的继电器 (16)VIII.关于 4 - 20 mA 输出 (17)A.隔离电压(ISOLATION VOLTAGE) (17)B.隔离电流的负载(OUTPUT LOAD) (17)C.溶氧线性 (LINEAR) 电流输出 (17)IX.RS485 界面 (18)X.错误显示与排除方法 (18)XI.溶氧与压力及温度/盐度的关系表 (19)XII.规格 (21)XIII.保证 (23)I.简介MODEL 6308DT(D O and T emperature) 是一种使用单芯片微电脑设计多元多功能的测试控制器。

它的包装是¼DIN的防水壳，可在高湿度的环境下使用而不影响机器的功能，使得此机型成为一台理想的控制器，适合使用于各种控制场所。

MODEL 6308DT微电脑仪器在开机时有自我检查功能，它可以帮助使用者了解机器是否工作正常。

电动机保护控制器用户手册适用型号：WDH-31-210目录1产品简介 (2)1.1概述 (2)1.2典型应用 (3)1.3功能概述 (5)1.3.1监测 (5)1.3.2保护 (6)1.3.3控制 (7)1.3.4通信 (8)1.3.5输入输出 (9)1.3.6管理 (10)1.4组件构成 (11)1.5选型&订购 (13)2.安装 (16)2.1尺寸 (16)2.1.1控制器主体 (16)2.1.2专用电流互感器 (17)2.1.3外置电流互感器 (18)2.2接线端子 (20)2.2.1主体与电流互感器连接示意 (20)2.2.2主体端子定义 (20)2.2.3外置剩余电流互感器接线示意图 (22)2.3.4电压输入接线示意图 (22)3典型接线 (23)3.1保护模式（热继电器）典型接线图 (23)3.2直接起动典型接线图 (24)4.故障处理 (25)5.技术指标 (27)版本号日期说明V1.002022.01.27初始版本注意事项·本说明仅供在电气安装和控制及自动化工程方面经过培训且熟悉标准的专业人员使用。

·相关责任人必须保证产品的应用或使用满足所有安全要求。

缩写DCS分布式控制系统PLC可编程逻辑控制器GSD PROFIBUS网络设备描述文件NO/NC常开/常闭DI开关量输入DO开关量输出AI模拟量输入AO模拟量输出MC主体模块SCT电流互感器模块OP显示模块（操作面板）相关文档WDH-31-210Modbus-RTU通信手册WDH-31-210Profibus-DP通信手册1产品简介1.1概述WDH-31-210系列电动机保护控制器（以下简称控制器或WDH）适用于额定频率50/60Hz、额定电压至690V AC、额定电流至800A的三相低压交流电动机应用场所，产品具备监测、控制、保护和通信等功能,为电动机提供完善的保护与控制。

本系列控制器由两部分组成：控制器主体、保护型电流互感器模块。

六、保护控制器操作使用方法1．面板及按键说明 1.1显示窗第一显示窗在参数设定状态下显示设定参数；第二、第三、第四显示窗在运行状态下分别显示三相电流和三相电压。

1.2指示灯八个指示灯，指示电机故障停止原因： 启动失败、 短路 堵转、 缺相、 三相不平衡、 定/反时限、 接地、 欠过压、1.3按键设置键：在测量（运行）状态下，按住2秒钟以上不松开则进入设置状态。

在设置状态下，显示参数符号时，按住2秒钟以上不松开进入下一组参数或返回测量状态。

左键：在测量状态下切换显示电流、电压。

在设置状态下，用于调出原有参数或移动修改位。

确认键、复位键：在测量状态下作为故障恢复键使用。

在设置状态下，用于存入修改好的参数值。

增加键：在设置状态下，用于增加参数数值或改变设置类型。

减少键：在设置状态下，用于减少参数数值或改变设置类型。

1.4参数设置说明仪表的参数被分为六组，二、三、四、五、六组参数受密码控制，未设置密码时不能进入。

进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。

1.5参数设置方法①设置键，不松开，直到显示0A 。

②按键进入修改状态，在、键的配合下将数值修改为1111 ③按 键，完成密码设置。

④按住设置键，不松开，顺序进入下一组参数，仪表显示每组第一个参数的符号。

⑤进入需要设置参数所在的组，按 键顺序循环选择本组需设置的参数。

⑥按 键调出当前参数的原设定值，闪烁位为修改位。

⑦通过 键移动修改位、 增值、 键减值，将参数修改为需要的值。

* 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。

⑧按 键存入修改好的参数，并转入下一参数。

⑨重复⑤-⑧步，可设置本组的其他参数：在显示参数符号时，按住设置键 不松开，直到退出参数的设置状态。

七、参数一览表该表列出了仪表的基本参数。

出厂设定参数只是参考值，用户可以根据电机情况进行修改。

在出厂设定一栏有“****”号的参数，用户必须设定。

八．仪表（参数）使用说明参数一览表说明：注1：电流互感器的选择：建议一次电流按电机额定电流的8倍以上选择变比，这样有利于保证互感器和仪表的过载能力注2：调校：调校可以减少由于互感器、引线等引起误差，提高系统的测量精度。

TDHD-EP/GP/M系列参数设置步骤
注意：MODE/DOWN(▼)/UP(▲)均为保护器面板上的按键
1、MODE 按下保持3秒，进入参数菜单界面；
2、DOWN或UP按下，选择参数项目；
3、MODE 按下，进入到参数数值设定界面；
4、DOWN或UP按下，更改参数数值；
5、MODE 按下，保存当前修改参数，退回到参数菜单界面；
如果需要设置多个参数，重复2-5操作步骤；如果需要退出参数设置界面，在完成4操作步骤以后，MODE 按下保持３秒即可退出。

TDHD-E/G/K 系列参数设置步骤
注意：MODE/DOWN(▼)/UP(▲)均为保护器面板上的按键
1、UP 按下保持3秒，进入参数菜单界面；
2、DOWN或UP 按下，选择参数项目；
3、MODE 按下，进入到参数数值设定界面；
4、DOWN或UP 按下，更改参数数值；
5、MODE 按下，保存当前修改参数，退回到参数菜单界面；
如果需要设置多个参数，重复2-5操作步骤；如果需要退出参数设置界面，在完成4操作步骤以后，UP 按下保持３秒即可退出。

TDHD-FK/F系列参数设置步骤
注意：工作方式、转换/反转、停止/复位均为保护器面板上的按键
1、工作方式按下保持3秒，进入参数菜单界面：
2、转换/反转或停止/复位按下选择参数项目；
3、工作方式按下进入到参数数值设定界面；
4、转换/反转或停止/复位按下，更改参数数值；
5、工作方式按下，保存当前修改参数，退回到参数菜单界面；
如果需要设置多个参数，重复2-5操作步骤；如果需要退出参数设置界面，在完成4操作步骤以后，工作方式按下保持３秒即可退出。

数字式电机保护控制器Digital Motor Protection &Control UnitTDHD-FKFKA、FKS、FKZ系列使用手册▶▶安全预防措施以下的安全预防措施被证明是使用好本产品采取预防危险和损失的有效措施。

1.这种产品操作电压为AC/DC85-245V。

答：防止不正常的操作将发生危险或损坏本产品。

2.操作电源必需接到L和N端子上, 并且为电气仪器使用600V等级聚乙烯氯化物绝缘线作为连接电缆。

答：防止有漏电和失火的危险。

3.不要在易燃的瓦斯(苯，汽油,稀释剂)泄漏或湿度大的地方中使用。

答：防止其可能引起爆炸,失火或漏电危险。

4.不要直接露天安装在雨水或阳光直射到的场合。

答：防止产品可能发生火灾或变形。

5.电线与产品连接时应电线与连接端子处必须拧紧。

答：防止电线从保护器上松动或分离，会有触电、损害装置、失火等危险。

6.在接线和其它电气操作之前请断开电源。

答：防止接错线有可能会损坏产品。

7.除了专业的技术人员之外产品不要私自拆开或修理。

答：防止被电击误操作或发生火灾。

8.不要用螺丝锥，大头针等物品挤压产品。

答：防止损害装置和触电的危险。

9.操作面板时用力要适当。

答：防止将产品损坏。

10.不要重压产品。

答：防止造成产品损坏或操作异常和故障。

11.用柔软的布擦拭或清理产品外观，而且不在它上面喷水或用具有挥发性的材料（苯、稀释剂或酒精）擦它。

答：防止将产品损坏。

12.如果有故障发生,请排除故障后再重新启动电机。

答：防止造成设备损坏或发生安全事故。

13.正确的调整保护器的设定值。

答：防止意外故障和误动作，因为正确的设定是保护器发挥功用的直接原因。

▶▶防护等级本机防护等级PI50，在以下地方小心使用1.有腐蚀性气体的地方2.有振动的地方3.有太多灰尘的地方4.海拔2000m以上的地方5.环境温度低于-10℃高于50℃的地方6.湿度大于等于80%或有凝露的地方▶▶面板描述▶▶设置方式设置操作方法操作功能指示窗工作方式按3秒进入指示设置选择状态指示设置项目正转或停止上下移动用上下按钮寻找设置项目指示设置项目移动工作方式按下指示被选择的项目值指示设定值正转或停止上下变换设定值变更指示变更值工作方式按下设定值选择完成指示设置项目按3秒从设置状态退出指示测量值（正常工作状态）▶▶外形图▶▶产品描述名称描述备注控制电源AC/DC 80-245V AC50HZ▶▶▶反时限曲线和定时限曲线▶▶接线端子布置图▶▶报警指示故障代码说明o-C 过电流U-C 欠电流P-F 缺相P-U 不平衡LoC 启动中堵转StL 运行中堵转G-Z 接地故障r-P 逆相▶▶接线端子功能表端子名称功能端子名称功能1 RTX1 RS485+ 6 PO2 PO2输出端2 RTX2 RS485- 7 P1C PO1输出公共端3 P3C、420+、ZK PO3输出公共端、4-20mA 输出+、ZCT“K”8 PO1 PO1输出端4 PO3、420-、ZL PO3输出端、4-20mA 输出-、ZCT“L”9 N 零线5 P2C PO2输出公共端10 L 火线▶▶参数设置显示字符名称参数默认值tC 动作曲线范围：0=定时限，1=反时限 1▶▶输出点o1输出点o2、o3输出点十六进制二进制对应表▶▶报警显示报警状态：显示当前采集值窗口以0.5秒为周期闪烁故障发生：显示故障代码窗口以0.15秒为周期闪烁故障记录：报警类型▶▶TDHD–FKS接线图▶▶TDHD–FKA接线图▶▶TDHD–FKZ接线图秦皇岛市天大海德自动化工程有限公司 9 ▶▶MCT缠绕圈数▶▶选型方式。
