开路和短路

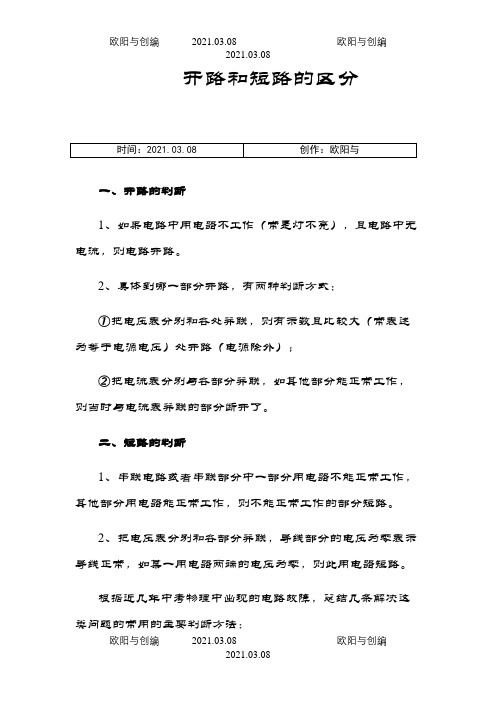

开路和短路的区分
一、开路的判断
1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。

2、具体到哪一部分开路，有两种判断方式：
①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；
②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。

二、短路的判断
1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。

2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：
“症状”1：用电器不工作。

诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

“症状”2：电压表示数为零。

诊断：（1）电压表的两接线柱到电源两极之间的电路断路；
（2）电压表的两接线柱间被短路。

“症状”3：电流表示数为零。

诊断：（1）电流表所在的电路与电源两极构成的回路上发生断路。

（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。

（3）电流表被短路。

“症状”4：电流表被烧坏。

诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。

∙串联电路的故障现象：一般归纳为两类:1.开路：（亦作“断路”）.所有用电器都不工作,电流表无示数，只有垮在断点两边的电压表有示数，且示数接近(或等于)电源电压。

2.短路：被短路的部分用电器不工作，电流表有示数,接在被短路用电器两端的电压表无示数，接在其他用电器两端的电压表有示数。

∙电路故障分析：一、常见故障：故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动；原因：电路某处接触不良；排除方法：把松动的地方拧紧。

故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3（也就是做题最常见的故障）：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中说一下啊一般判断电路时都是把电压表当做断路是应为它的电阻很大很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压；原因2：电流表与电压表位置互换这样灯泡就被几乎没有电阻的电流表（它接到了电压表的位置上）短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数；补充一下啊：有时做题会问你如果在测小灯泡电阻的实验中（或是电路图中只有一个灯泡两表）如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数（其实就是没示数）电压表所示几乎为电源电压（其实就是电源电压）故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变；原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线（这是极不安全的容易造成电路电流过大）变阻器全接下接线柱是：相当于一个定值电阻。

启路战短路的区别之阳早格格创做
一、启路的推断
1、如果电路中用电器没有处事（常是灯没有明），且电路中无电流，则电路启路.
2、简曲到哪一部分启路，有二种推断办法：
①把电压表分别战各处并联，则有示数且比较大（常表述为等于电源电压）处启路（电源除中）；
②把电流表分别取各部分并联，如其余部分能平常处事，则当时取电流表并联的部分断启了.
二、短路的推断
1、串联电路大概者串联部分中一部分用电器没有克没有及平常处事，其余部分用电器能平常处事，则没有克没有及平常处事的部分短路.
2、把电压表分别战各部分并联，导线部分的电压为整表示导线平常，如某一用电器二端的电压为整，则此用电器短路.
根据近几年中考物理中出现的电路障碍，归纳几条办理那类问题的时常使用的主要推断要领：
“症状”1：用电器没有处事.
诊疗：（1）若题中电路是串联电路，瞅其余用电器是可处事，如果所有用电器均没有克没有及处事，证明大概某处爆收了断路；如果其余用电器仍正在处事，证明该用电器被短路了.
（2）若题中电路是并联电路，如果所有用电器均没有处事，证明搞路爆收了断路；如果其余用电器仍正在处事，证明该用电器地圆的收路断路.
“症状”2：电压表示数为整.
诊疗：（1）电压表的二交线柱到电源二极之间的电路断路；
（2）电压表的二交线柱间被短路.
“症状”3：电流表示数为整.
诊疗：（1）电流表地圆的电路取电源二极形成的回路上爆收断路.
（2）电流表地圆电路电阻非常大，引导电流过小，电流表的指针险些没有动（如有电压表串联正在电路中）.
（3）电流表被短路.
“症状”4：电流表被烧坏.
诊疗：（1）电流表地圆的电路取电源二极间曲交形成了回路，即爆收了短路.
（2）电流表采用的量程没有当.。

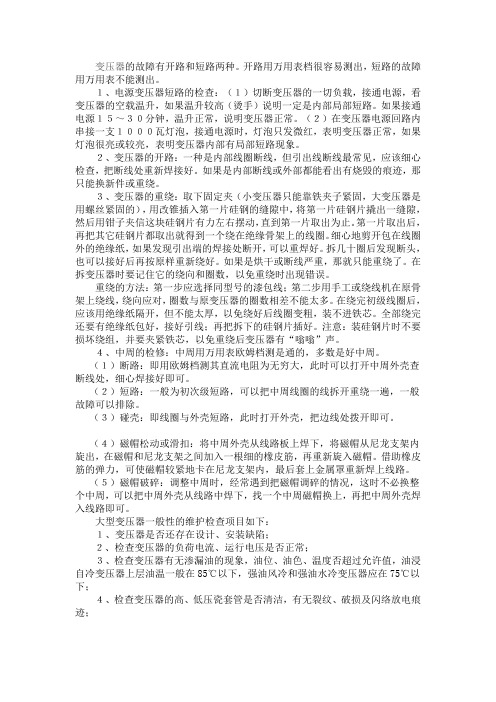

变压器的故障有开路和短路两种。

开路用万用表档很容易测出，短路的故障用万用表不能测出。

１、电源变压器短路的检查：（１）切断变压器的一切负载，接通电源，看变压器的空载温升，如果温升较高（烫手）说明一定是内部局部短路。

如果接通电源１５～３０分钟，温升正常，说明变压器正常。

（２）在变压器电源回路内串接一支１０００瓦灯泡，接通电源时，灯泡只发微红，表明变压器正常，如果灯泡很亮或较亮，表明变压器内部有局部短路现象。

２、变压器的开路：一种是内部线圈断线，但引出线断线最常见，应该细心检查，把断线处重新焊接好。

如果是内部断线或外部都能看出有烧毁的痕迹，那只能换新件或重绕。

３、变压器的重绕：取下固定夹（小变压器只能靠铁夹子紧固，大变压器是用螺丝紧固的），用改锥插入第一片硅钢的缝隙中，将第一片硅钢片撬出一缝隙，然后用钳子夹信这块硅钢片有力左右摆动，直到第一片取出为止。

第一片取出后，再把其它硅钢片都取出就得到一个绕在绝缘骨架上的线圈。

细心地剪开包在线圈外的绝缘纸，如果发现引出端的焊接处断开，可以重焊好。

拆几十圈后发现断头，也可以接好后再按原样重新绕好。

如果是烘干或断线严重，那就只能重绕了。

在拆变压器时要记住它的绕向和圈数，以免重绕时出现错误。

重绕的方法：第一步应选择同型号的漆包线；第二步用手工或绕线机在原骨架上绕线，绕向应对，圈数与原变压器的圈数相差不能太多。

在绕完初级线圈后，应该用绝缘纸隔开，但不能太厚，以免绕好后线圈变粗，装不进铁芯。

全部绕完还要有绝缘纸包好，接好引线；再把拆下的硅钢片插好。

注意：装硅钢片时不要损坏绕组，并要夹紧铁芯，以免重绕后变压器有“嗡嗡”声。

４、中周的检修：中周用万用表欧姆档测是通的，多数是好中周。

（１）断路：即用欧姆档测其直流电阻为无穷大，此时可以打开中周外壳查断线处，细心焊接好即可。

（２）短路：一般为初次级短路，可以把中周线圈的线拆开重绕一遍，一般故障可以排除。

（３）碰壳：即线圈与外壳短路，此时打开外壳，把边线处拨开即可。

接地电阻开路检查和短路检查方法1. 了解接地电阻的重要性接地电阻，这个名字听上去是不是有点儿技术含量？其实，简单来说，它就像是电力系统中的“安全阀”。

想象一下，电力就像水流，接地电阻就是排水口，能有效地把多余的“水”排出去，避免系统过载。

可别小看它，万一接地电阻出问题，就像一根缺了口的水管，后果可就不堪设想了。

所以，在电力系统中，接地电阻的检查可谓是重中之重。

哎，谁都不想在关键时刻掉链子，对吧？1.1 开路检查的必要性说到开路检查，大家可以把它想象成一次全面体检。

就像你去医院，医生会给你做各种检查，看看你有没有潜在的问题。

开路检查就是这样一个过程，它主要是检测接地系统是否完好无损。

想象一下，如果接地线出现了断裂，那电流可就没地方去，简直就像一头失控的野马，危险得很！通过开路检查，我们可以确保一切正常，避免不必要的麻烦。

1.2 如何进行开路检查那么，开路检查该怎么做呢？其实，方法挺简单的。

首先，咱们需要准备一些工具，比如万用表。

你没听错，就是那种可以测电压、电流和电阻的小玩意儿。

然后，把万用表设置到电阻档，接下来，分别将表笔接到接地线的两端，看看表上的数字跑到哪里去。

一般来说，正常的接地电阻值应该在几个欧姆到几十欧姆之间，如果读数过高，那就意味着接地不良，得赶紧处理了！切忌，别等到电流横冲直撞时才想起来检查。

2. 短路检查的重要性紧接着，我们要聊聊短路检查。

听到短路，大家一定会想起电器冒烟的那一幕，简直让人毛骨悚然。

短路检查就像是电力系统的“消防员”，帮助我们发现潜在的危险，提前灭火。

想象一下，电流从来没受到过阻碍，就像是在高速公路上开车，没有红灯，最后的结果可想而知。

因此，短路检查绝对是确保安全的另一道防线。

2.1 短路检查的具体步骤那么，短路检查要怎么做呢？首先，我们得找到一个短路测试仪，当然了，如果你身边有个电工朋友，那就更方便了。

接下来，断开系统电源，确保安全。

这就像在跳高之前先把跳杆卸下来，别想着冒险。

初中通路开路短路教案教学目标：1. 了解电路的三种状态：通路、开路、短路。

2. 掌握通路、开路、短路的定义和特点。

3. 能够识别和判断电路中的通路、开路、短路现象。

教学重点：1. 通路、开路、短路的定义和特点。

2. 电路中通路、开路、短路的判断方法。

教学难点：1. 通路、开路、短路现象的识别和判断。

教学准备：1. 电路图示：通路、开路、短路的图示。

2. 实验器材：灯泡、导线、开关、电源等。

教学过程：一、导入（5分钟）1. 引导学生思考：在日常生活中，我们经常会接触到电路，那么电路有哪些状态呢？2. 学生回答：通路、开路、短路。

二、新课讲解（20分钟）1. 讲解通路的定义和特点：电流可以通过的路径，电路工作正常。

2. 讲解开路的定义和特点：电路断开，电流无法通过，电路无法工作。

3. 讲解短路的定义和特点：电流无阻碍地通过，电路电流非常大，容易造成危险。

三、实验演示（15分钟）1. 演示通路实验：连接电路，灯泡亮起，说明电路处于通路状态。

2. 演示开路实验：断开电路，灯泡不亮，说明电路处于开路状态。

3. 演示短路实验：用导线直接连接电源两极，灯泡不亮，说明电路处于短路状态。

四、课堂练习（10分钟）1. 出示练习题：判断下列电路图中的状态是通路、开路还是短路。

2. 学生独立完成练习题，教师批改并讲解。

五、总结与反思（5分钟）1. 引导学生总结通路、开路、短路的定义和特点。

2. 学生分享学习收获和对电路状态的认识。

教学延伸：1. 引导学生思考：在实际生活中，如何避免电路的短路现象？2. 学生回答：正确使用电器，避免过度负载，定期检查电路等。

教学反思：本节课通过讲解和实验，使学生掌握了通路、开路、短路的定义和特点，能够识别和判断电路中的通路、开路、短路现象。

在教学中，注重学生的参与和实践，提高了学生的学习兴趣和动手能力。

但在教学过程中，对于电路状态的理解和判断还需要进一步巩固，后续教学中可以加强练习和拓展。

开路短路法开路短路法是电路分析的一种方法，用于计算电路中电压、电流及功率等参数。

该方法主要是通过在电路中设置开路或短路，观察电路的响应以推求电路参数，并建立电路模型。

开路短路法是基于欧姆定律和基尔霍夫定律的，其基本原理为：在电路中设置开路或短路后，测量电路中电压、电流等参数的变化，以推求电路中其它参数。

具体来说，当我们在电路中设置开路时，即断开电路中的某条电路，此时电流为零，根据欧姆定律，电阻两端电压也为零。

而在短路情况下，电路中存在最小阻值，电路中的电流达到最大值。

此时我们可以通过测量电路中电压、电流等参数的变化，以推求电路中其它参数，如电阻、电容、电感等。

开路短路法被广泛应用于电路分析和电路设计中，可以用于以下几种情况：1、测量电路参数：当我们需要测量一些电路元件的参数时，可以采用开路短路法来计算这些参数。

在电路中设有电阻、电容、电感等元件，我们可以通过设置短路或开路测量不同的电压、电流值，从而求得电路元件的阻值、容值或电感值等。

2、电路模型建立：开路短路法还可以用于建立电路模型。

当我们需要建立一个电路模型时，我们可以针对该电路，通过设置开路或短路，测量不同电压电流，最终建立电路模型。

在此过程中，我们可以通过增加或修改电路元件，以实现设计目标。

3、解决电路故障：如果电路发生故障，我们可以利用开路短路法来解决故障。

例如，如果我们需要查找某个元件是否损坏，我们可以通过设置开路或短路测量，来判断故障发生的位置和原因。

对于使用开路短路法来测量电路参数的情况，具体步骤如下：1、测量电路中的电压：用万用表或电压表测量电路各节点之间的电压，记录下来。

根据欧姆定律和基尔霍夫定律，还可以计算出电路中其它的电流或电阻等参数。

2、设置电路开路或短路：此时可以断开电路中的某个元件或直接连接两个节点，使其成为短路。

在这个过程中，我们需要合理安排测量的电压电流值、电路参数等，以满足设计要求。

3、重新测量电路中的电压：通过重新测量电路中各节点之间的电压，可以得到开路或短路后电路的响应，如电压值的变化情况。

开短路测试原理
开短路测试原理是一种常用的电路测试方法，它可以快速准确地检测出电路中的开路和短路问题。

在电路设计和维修中，开短路测试是必不可少的一项工作，它可以帮助我们快速定位故障点，提高工作效率。

开短路测试的原理很简单，就是利用电路中的电流和电压来检测电路中的开路和短路问题。

在进行开短路测试时，我们需要使用一些专门的测试仪器，如万用表、电源、信号发生器等。

这些仪器可以帮助我们测量电路中的电流、电压、阻抗等参数，从而判断电路中是否存在开路或短路问题。

在进行开短路测试时，我们需要先将电路断电，并将测试仪器连接到电路中。

然后，我们可以通过改变电路中的电压或电流来检测电路中的开路和短路问题。

如果电路中存在开路问题，那么我们可以通过测量电路中的电阻来判断故障点的位置。

如果电路中存在短路问题，那么我们可以通过测量电路中的电流来判断故障点的位置。

开短路测试的优点是可以快速准确地检测出电路中的故障点，从而提高工作效率。

同时，开短路测试也可以帮助我们了解电路的工作原理和特性，从而更好地进行电路设计和维修工作。

开短路测试是一种非常重要的电路测试方法，它可以帮助我们快速准确地检测出电路中的开路和短路问题。

在进行开短路测试时，我
们需要使用一些专门的测试仪器，并且需要遵循一定的测试流程和安全规范。

只有这样，我们才能够保证测试结果的准确性和可靠性，从而更好地进行电路设计和维修工作。

电机的开路电压和短路电流电机是现代工业和生活中不可或缺的设备之一。

它们广泛应用于各种机械设备，从小型家用电器到大型工业机械。

在了解电机的基本工作原理之前，了解电机的两个重要参数——开路电压和短路电流，对于正确使用和维护电机至关重要。

首先，让我们来了解一下电机的开路电压。

开路电压是指电机在没有负载或负载非常小的情况下产生的电压。

换句话说，当电机未连接到任何负载时，电流可以自由地流动，产生的电压称为开路电压。

开路电压是电机能够产生的最大电压，同时也是电机的额定电压。

电机的开路电压与其设计和制造有关。

不同类型的电机具有不同的开路电压，比如直流电机、交流电机以及各种变频电机。

了解电机的开路电压可以帮助我们选择合适的电源和控制设备，并确保电机的正常运行。

接下来，让我们谈谈电机的短路电流。

短路电流是指当电机的两个电极直接连接在一起时，电流通过电机的最大值。

短路电流是电机能够产生的最大电流，通常以安培（A）为单位衡量。

短路电流是电机正常运行的一个重要参考指标。

它受到电机设计和制造的影响，也取决于电源的特性。

合理选择电机时，我们需要了解电机的额定电流和短路电流之间的关系。

过大的短路电流可能导致电机过载，从而损坏电机或其他设备。

因此，在使用电机前，我们应该根据电机的额定电流和设计参数来确定其短路电流，并确保电源和控制设备能够正常工作。

在实际应用中，了解电机的开路电压和短路电流对于电机的正确选择、安装和维护非常重要。

通过正确的选择电源和控制设备，我们可以确保电机始终在设计参数范围内工作，从而提高其效率和寿命。

总之，电机的开路电压和短路电流是我们了解电机基本特性的重要参数。

了解这些参数可以帮助我们正确选择和使用电机，并确保其正常运行。

无论我们是在家庭使用电器还是在工业生产中使用大型机械，掌握这些知识都是非常有益的。
